Ecran de la clim avec segments morts


Messages recommandés

Bonjour,

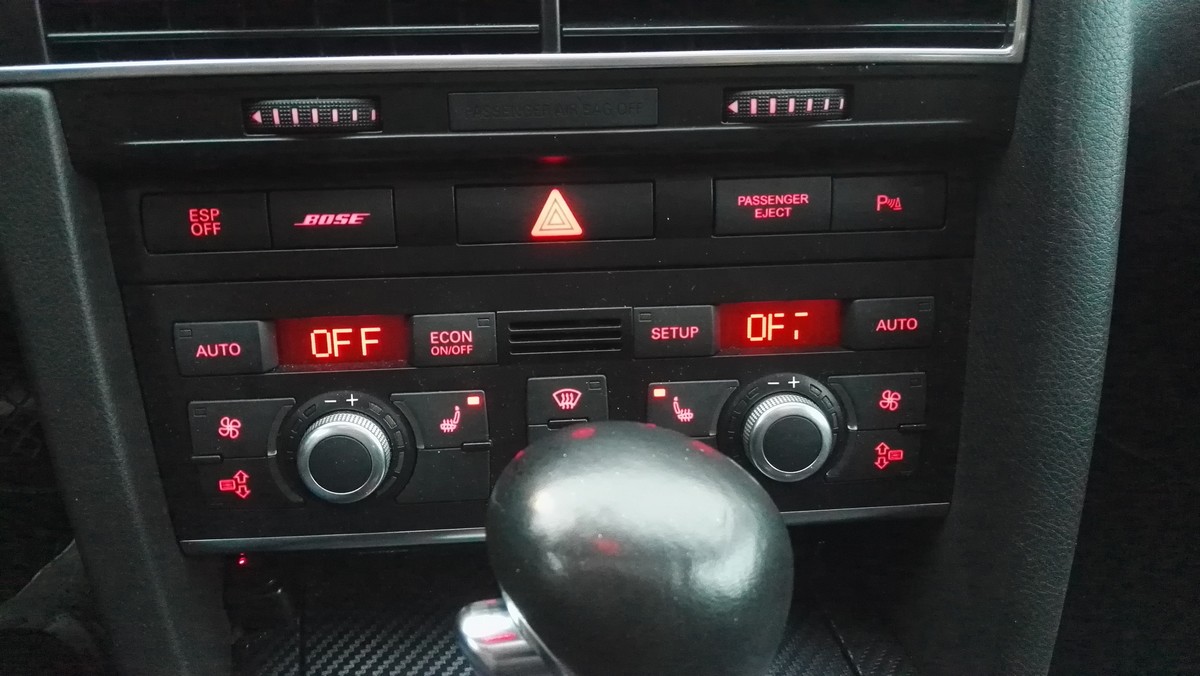

Panique ce matin, j'ai l'affichage gauche de la clim qui déconne. Elle sort du garage et j'ai ce problème, coïncidence ? C'est possible que ca vienne de la batterie qui était presque à plat ?

Bref, j'aimerai réparer ca... Est ce que je dois tout remplacer ou je peux démonter pour réparer ? Avez vous une référence pour trouver des prix ? :)





merci !!

Lien vers le commentaire
Partager sur d’autres sites

C'est une des maladie du TT=> l'afficheur du porte-instrument. Il y a des sociétés qui vendent des afficheurs neufs, et font les réparations.

Lien vers le commentaire
Partager sur d’autres sites

et le " passenger eject ", ça fonctionne bien ? :petard:

Mais sans déc., essaies de le masser tendrement, ça peut faire revenir les cristaux morts ...

Lien vers le commentaire
Partager sur d’autres sites

  • 4 mois plus tard...

Bon alors j'ai nettoyé la piste de l'écran et de la connexion, remonté sans l'écran rouge (dans l'espoir d'avoir un affichage blanc) résultats ? Idem puis je voyais les leds à travers l'écran transparent... Démontage, je remets l'écran en plastique rouge, j'en profite pour inverser les écrans... Alors c'est bien l'écran en lui même car les défauts sont de l'autre côté maintenant. C'est pas le circuit imprimé. Faut trouver un écran :)



Envoyé de mon HUAWEI GRA-L09 en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Tu peux acheter une console de clim d' occasion pour piquer l' écran et ainsi le remplacer sur ta console.

Lien vers le commentaire
Partager sur d’autres sites

Salut.

J'avais le même problème sur la mienne.

J'ai acheter un bloc complet d'occase (60 une bonne affaire) et j'ai simplement changé la carte complète avec les écrans (la carte que l'on voit sur la photo ci dessus) . Comme ça, pas besoin de faire sauter la protection composant chez Audi.

Lien vers le commentaire
Partager sur d’autres sites

il me semble que le protection composant ne gène que si tu passes d'un bloc clim classique au digital .... si tu remets le même, pas de soucis normalement :-) .

Lien vers le commentaire
Partager sur d’autres sites

Je ne suis pas si sur car la protection composant fonctionne par rapport au numéro de serie de la piece et du chassis moteur, enfin je pense

Lien vers le commentaire
Partager sur d’autres sites

il me semble que le protection composant ne gène que si tu passes d'un bloc clim classique au digital .... si tu remets le même, pas de soucis normalement :-) .

Non. Si tu remplace l'élément complet que ce soit là même pièce où pas, il faut faire sauter là protection composant. J ai moi même essayé.

Le seul truc qui a marché à été de remplacer la carte.

Lien vers le commentaire
Partager sur d’autres sites

+1



Il faudrait avoir une photo de l ensemble des pièces du bloc pour voir ou peut se situer la protection si ce n est pas dans la carte

Lien vers le commentaire
Partager sur d’autres sites

il n'y a pas de Protection Composant sur le bloc clim

juste un code de ré-init à saisir au vagcom VCDS

mais encore faut il le connaitre

Lien vers le commentaire
Partager sur d’autres sites

  • 3 ans plus tard...

Salut

Merci pour ce tuto, j'y ajoute une contribution pour ceux qui veulent faire la modif.

Je n'ai pas de photos avant mais pendant et après.





Lien vers le commentaire
Partager sur d’autres sites

Ah ok. Merci. J'ai acheté aussi récemment, j'espere que ca va pas prendre pas des mois pour arriver.



Tu peux mettre le lien, stp?

Lien vers le commentaire
Partager sur d’autres sites

Merci pour le lien, j'avais commandé les mêmes il y a 10 jours environ. As tu observé que maintenant kn

L n'y a plus que les chiffres qui s'allument? Et que le retroeclairage de l'ecran n'est plus visible comme avant?







Stéphane. Les écrans des compteurs  se changent aussi. Il y a un peu de travails si on veux faire, mais ça se change... et ils sont pas soudés. Ils sont fixés par derrière. Mais après opération, il faut récalibrer les aiguilles.










Lien vers le commentaire
Partager sur d’autres sites

@Megatron oui j'ai remarque pour le rétro-éclairage mais je préfère comme ça.

L’écran d'origine a un reflet rouge que n'a pas le chinois.

Lien vers le commentaire
Partager sur d’autres sites

Tout a fait, et c'est ça que j'aime.



En fait, les chinois ne font que suivre les normes imposées par Audi, car sur les dernières A3 8p et Q7 4L les écrans n'ont plus le reflet rouge, ou blanc, suivant le modèle.

Lien vers le commentaire
Partager sur d’autres sites

  • 3 semaines plus tard...

Salut

Je reviens avec une petite présentation, du travail effectué pour changer la couleur du rouge au blanc. Mais ça ne peut pas se faire sans changer les écrans d'origie avec ceux ci: https://www.aliexpress.com/item/32934411766.html?spm=a2g0s.9042311.0.0.60274c4dfW8zFf

On ne peut meme pas appeler ca un tutoriel, il n'y a pas assez d'explications, mais ça peut bien aider pour montrer le boulot qui sera a faire.



Je précise que sans les écrans achetés sur aliexpress le rendu ne sera pas pareil, les écrans seront bleu foncés et le redu tres moche.

D'abord il faut démonter le panneau de clim et le poser sur la table, on ne peut pas travailler sur la voiture. Voici la video pour voir comment faire.







Une fois sur la table il faut deviser les 6 vis qui tiennent la façade, et ensuite séparer la plaque eélectronique de la façade, pas des visses pour ça. Mais il fait faire attention quand on déclipse les cables, soyez prudents avec le tournevis...




Il faut ensuite démonter les écrans, car ils sont fixés par derrière, avec ces 6 fixations.




Voila a quoi ça ressemble quand l'ecran est demonté. Apres il faut désouder les leds rouges d'origine, et les remplacer par des leds blanches.




Une fois les 2x8 leds remplacé, vous pouvez remplacer les anciens ecrans avec les nouveaux ecrans, ceux qui sont dans le lien plus haut. Pour cette opération j'ai pas pris des photos, mais c'est un jeux d'enfant pour les enlever et le remplacer.





Une fois les leds blanches soudées on remonte tout dans le sens inverse. Et on teste... Si tout est bon... il y a plus que profiter du nouvel affichage.



Mais je me suis rendu compte le lendemain que ca eclairer trop fort, regarder cette photo comme a droite ca ecclaire fort par rapport aux leds rouges qui sont a gauche.






Alors j'ai tout démonté, et j'ai collé sur les films roses qui sont a l'arriere des écrans 3 couches de scotch blanc-transparent. Ca s'appele Scotch magic. Rassurez vous, quand vous allez démonter l'ensemble vous allez comprendre toute de suite de quoi je parle. Donc 3 films de scotch par dessus du film rose qui est derrière chaque ecran.



J'ai prix la photo de yoyovento pour vous montrer le film rose.





94553167_2561506690617528_2407146908175826944_n.thumb.jpg.bfa2c5229f21db7141b1a8f26857daf4.jpg





Et voila le rendu final. Pas de tout gênant, on les observe plus... comme des l'origine sur les autres Audi.







Modifié par Megatron
Lien vers le commentaire
Partager sur d’autres sites

Merci pour les détails et les explications. Encore une "personnalisation" qu'on est pas près de retrouver ailleurs ...

Elle est vraiment unique cette voiture :AP-Smiles_32:

Lien vers le commentaire
Partager sur d’autres sites

Oui 113, ca fait plus recent et plus exclusive aussi.



Merci kev. En faite sans changer les ecrans cette modif n'est pas possible, car en vrai c'est l'ecran qui fait que fond rouge de l'ecran disparait. Regarde les 2 photos.





Ici, ecran d'origine et leds rouges d'origine. 20200424_182748.thumb.jpg.64902a110e8020aa1ffcdb2e87391a8f.jpg







Et ici le nouveau ecran, mais toujours avec les leds rouges d'origine.

On peut observer le fond rouge qui disparait. Et pour l'A3 les ecrans ont le fond rouge, comme les A6 d'origine. Alors a moins de trouver ce type d'ecran pour la A3, je ne vois pas comment faire pour avoir le meme rendu. Car si on mets les leds blanches avec les les ecrans d'origine ca fait un arriere plan bleu. Et c'est tres tres moche...






Merci encore Remi!
