présentation de mon S6-C5

[scalpa88]

voici la procédure pour le désassemblage de la boite ,regarde a partir de la page 5 pour le différentiel

http://www.casimages.com/fd/C1hQTwLWOK3XqFJ

[maj]

merci pour cette contribution :marcelpoire:

[Y0Y0]

Salut, j'ai trouvé ça dans mes archives



https://drive.google.com/file/d/1r5FuN2E2gZOmVlVGenljAhM7hcbH4hWl/view?usp=sharing

[totole]

Ouah une mine d'or les gars merci !!



Vous les trouvez ou vos docs ?



J'ai réussi à trouver le catalogue ZF pour les pièces détachées mais il est pas compliqué à trouver non plus :lol: je balance



https://www.zf.com/global/media/zf_media/document/int_print_catalogs_documents/usa_4/5HP24A.pdf

[scalpa88]

moi je possede elsawin , tous les manuels d'atelier et je fais des PDF avec , c'est un peu long et apres je les balance sur le forum

[scalpa88]

Merci d'avoir pris le temps, pas cool pour moi car j'ai un jeu axial (très faible) et un jeu radial plus important...

Ca doit être le roulement entre la plaque alu et le différentiel. Mes vibrations viendraient peut être de là :/



Si tu ouvres ta boite de partout, je suis grandement intéressé par des photos pour voir comment c'est monté, avant de démonter la mienne (ça m'évitera de l'immobiliser).



Revenons à ton sujet, qu'est ce qui est prévu pour cette boite de vitesses ?

j'ai attaqué le démontage de la boite auto 5HP24 , voici la video de la partie différentiel AV , tu verra comment c'est fait

[Y0Y0]

Du grand art comme à ton habitude 👍

[scalpa88]

[Julien2268]

Alors la chapeau et respect Pascal, c'est du grand art !!! :roi:

Tes vidéos sont vraiment explicatives :marcelpoire:

[scalpa88]

Alors la chapeau et respect Pascal, c'est du grand art !!! :roi:

Tes vidéos sont vraiment explicatives :marcelpoire:

oui et je decouvre en meme temps que vous car c'est la premiere fois que j'ouvre une boite , la 3eme video arrive

[scalpa88]



il y a de la limaille sur le capteur d'entrée de boite



[scalpa88]

3 eme video



[Julien2268]

:icon14:

[totole]

Mon respect pour le boulot accompli, tant pour le démontage de la boite que pour les vidéos ! Ca apporte énormément au forum et il faut le valoriser. Je propose donc d'épingler ces procédures de démontage, de sorte à ce que ça serve à d'autres !! Si un modo passe par là ! :marcelpoire:



Pour ma part j'y vois plus clair dans le pont avant et mon jeu au niveau de la tulipe côté droit, c'est probablement le premier roulement qui est usé, celui qu'on voit dès qu'on enlève le couvercle.

Peut être un lien aussi avec mes vibrations et le petit bruit à 90 km/h... :reflexion:

[marxa]

un grand respect :marcelpoire:

[Samarquande]

J'ai cassé ma FBD l'an dernier et pratiquement qqjours plus tard j'ai récupéré une épave avec une boîte refaite à neuf mais c'était une EFN Personne n'a pu m'expliquer, même chez ZF, quelles étaient les différences.

Les références ZF sont identiques, letagement des rapports est le même.... Alors faute de trouver une FBD refaite à un prix correct ni d'avoir vendu ma EFN, j'ai regardé les deux boîtes de près, jusqu'au mecatronic que jai d'abord échangé puis remis.

En fait elles sont strictement identiques.

Ne changent que des éléments extérieurs à la boîte, c'est à dire le capteur de position (F125, je crois), le levier de commande, et bien sûre, le calculateur

J'ai remonté la EFN avec l'environnement FBD et maintenant, c'est une vraie FBD

[scalpa88]

merci Samarquande pour les infos et tu a raison , la EFN et FBD sont identique et interchangeable , moi comme je dit plus haut , c'est une ECF qui est sur l'audi alors que sa doit être une EFN et la il y a une différence coté différentiel AV

en sortie de boite la démultiplication est pas la même .

la ECF est montée sur les premières S6 et les A6 de 300 cv avec un convertisseur , repère P35 , et différentiel AR , repère DUR ou EUS ,

la EFN et la FBD sur les S6 340cv avec convertisseur repère Q35, et pont AR repère EUU ,

je possède 2 boites , celle d'origine EFN que je suis en train de démonter et la ECF qui est montée sur l'audi et qui vas pas avec le pont AR et le calculateur qui ont pas la même ref ,

l’ancien proprio a pas fait gaffe a la démultiplication finale quant il a changé la boite et c'est pour ca que les roues AR tourne pas a la même vitesse que l'AV et que l'ABS a un code defaut = 1 Code défaut trouvé:

00597 - Impulsions de vitesse de roue différentes

il suffirait que je change le pont AR par un DUR ou EUS qui vas avec la boite , mais vu qu'elle est panne , je refait la boite d'origine EFN

[vladi6]

Respect à toi Scalpa, :marcelpoire: :marcelpoire: :marcelpoire: .

[scalpa88]

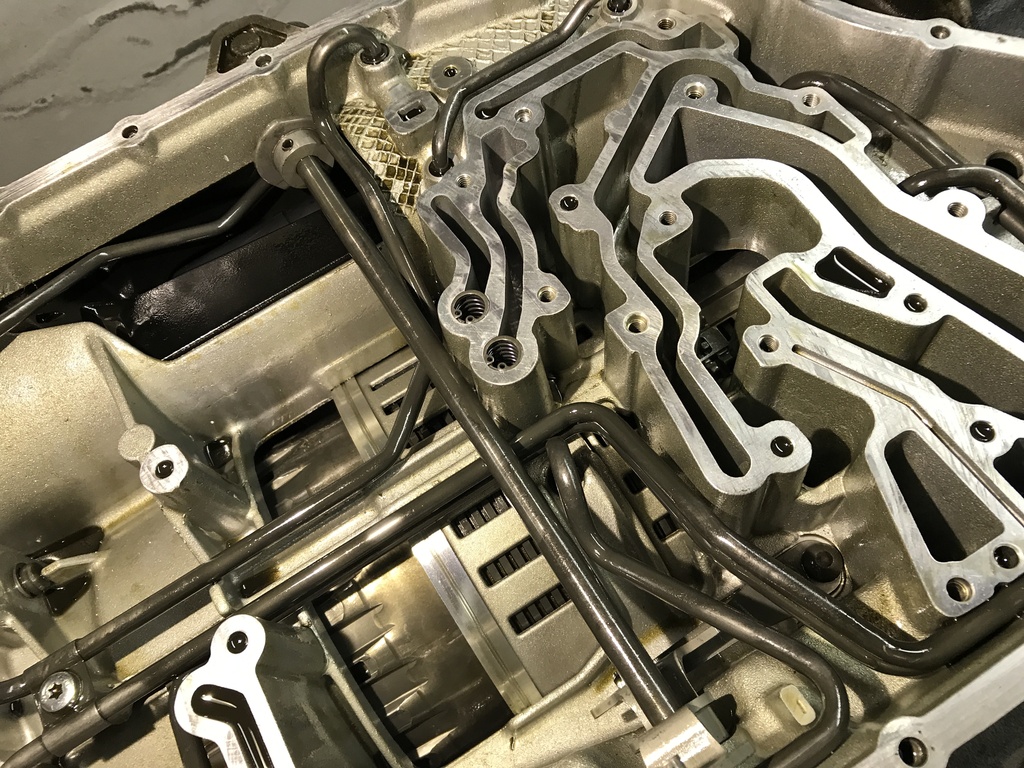

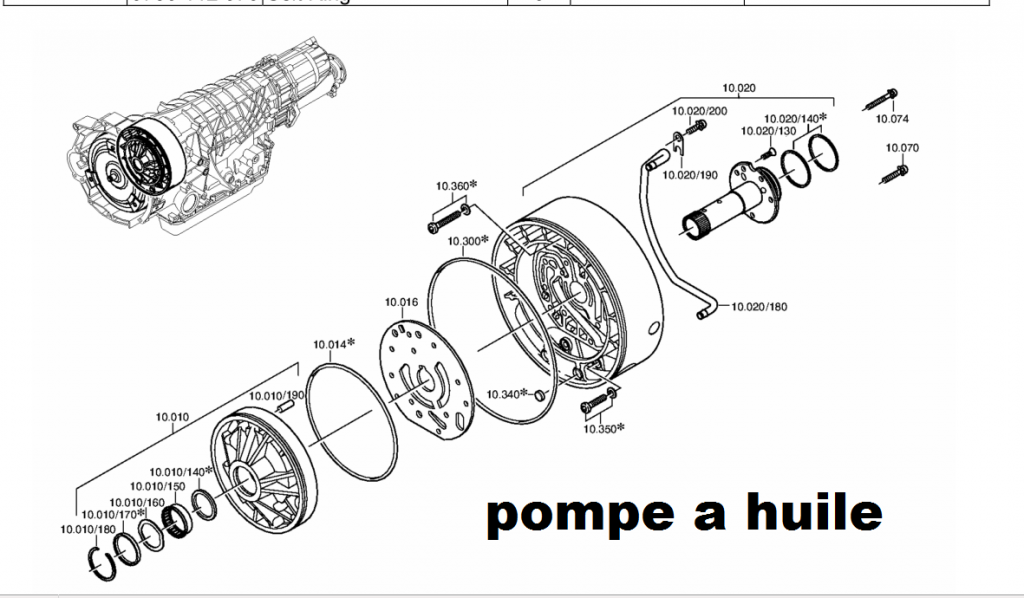

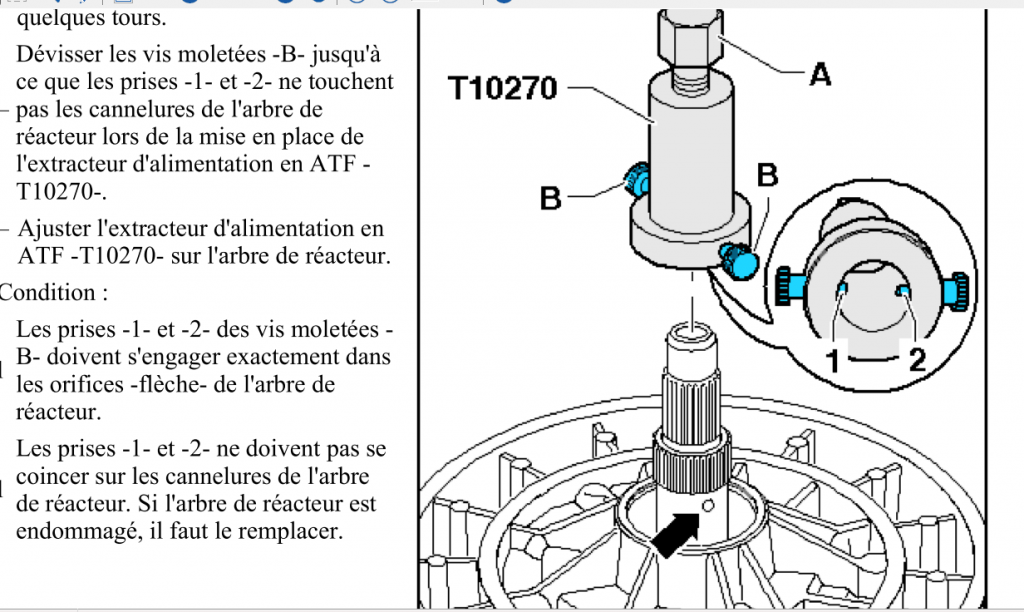

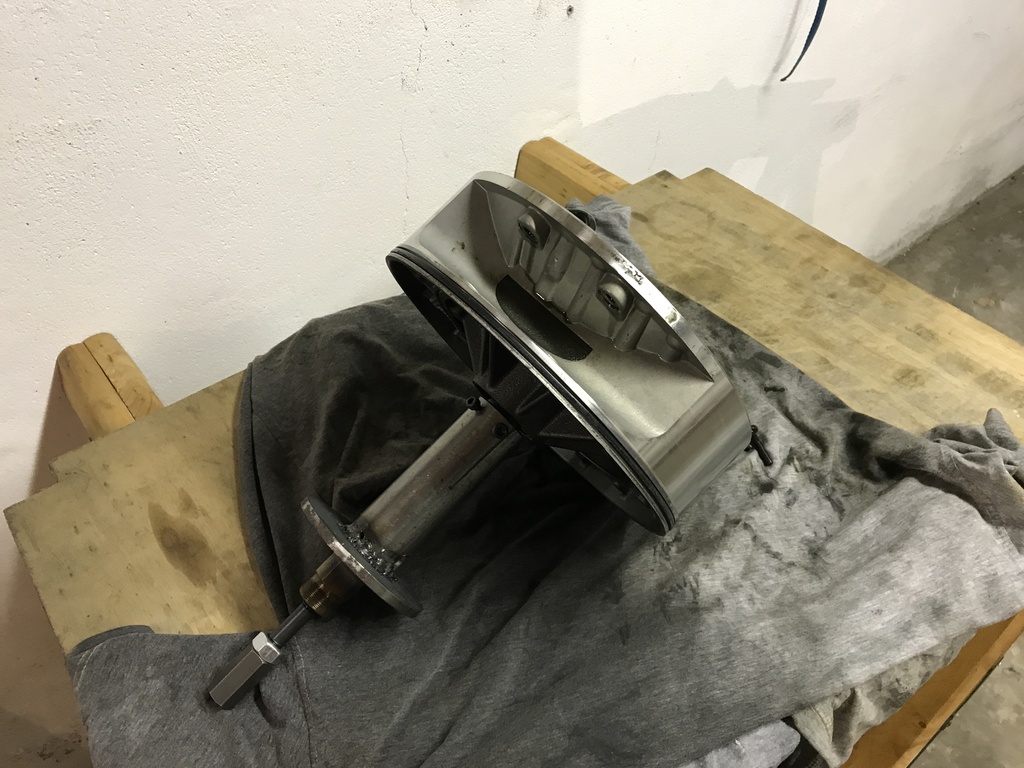

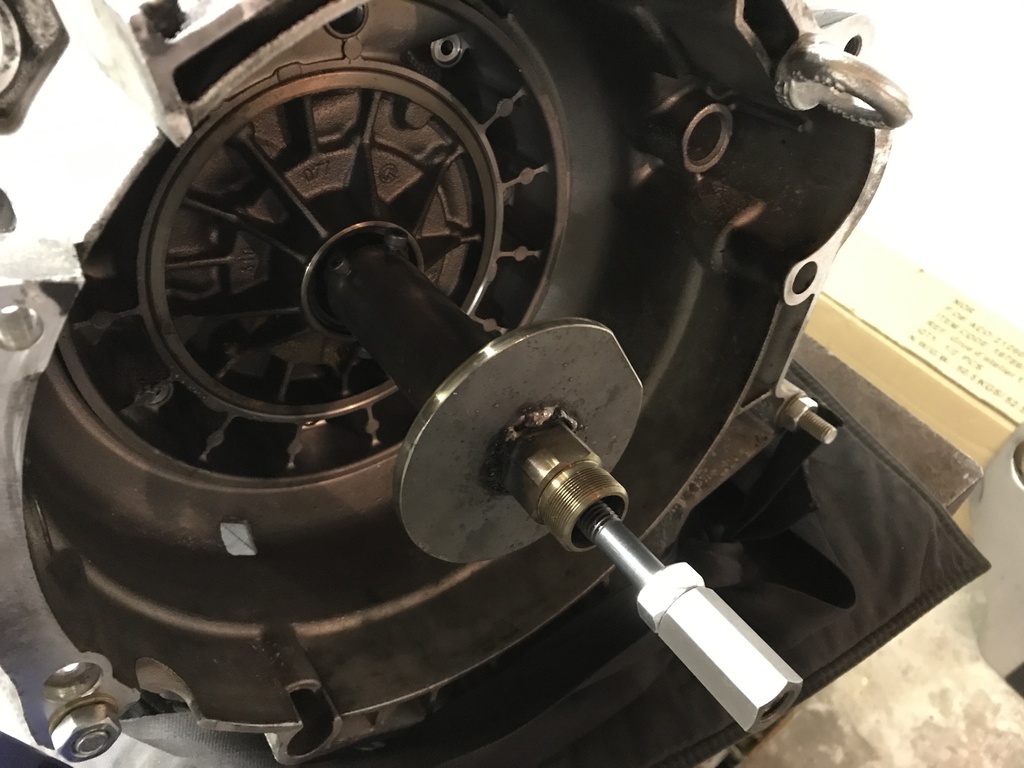

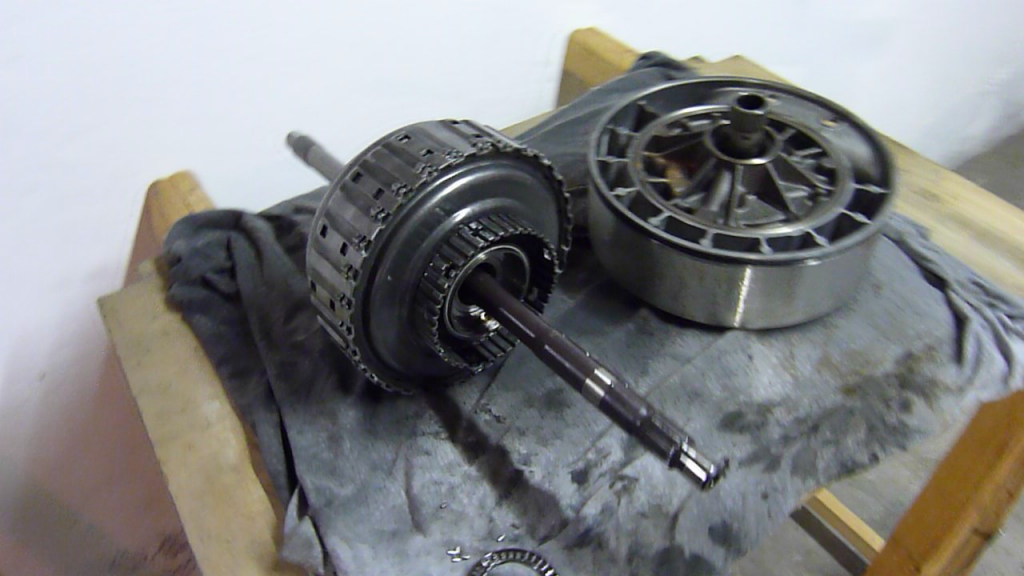

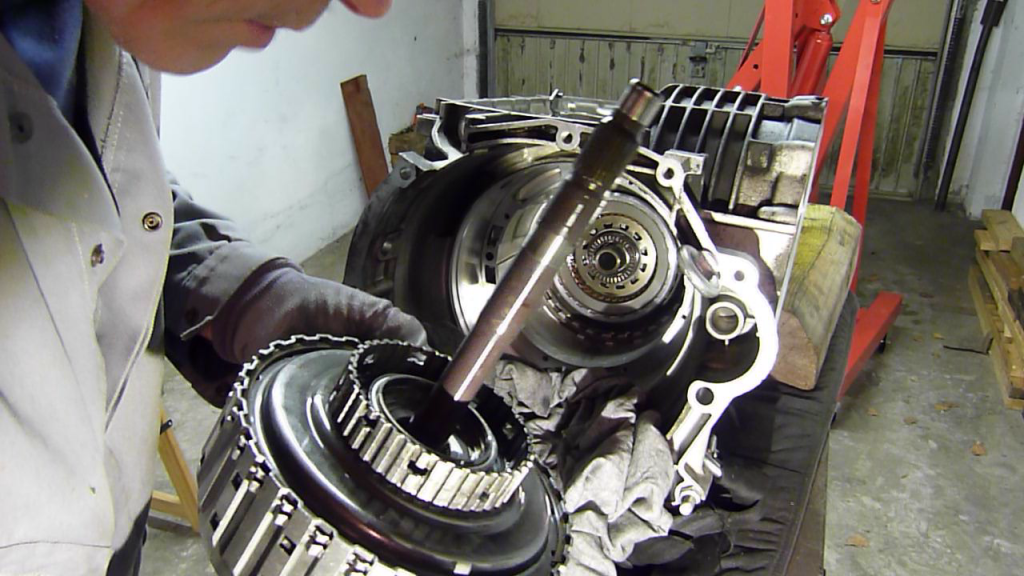

boite auto 5HP24A EFN chapitre 4 pompe a huile et train épicycloïdal

[scalpa88]

[scalpa88]

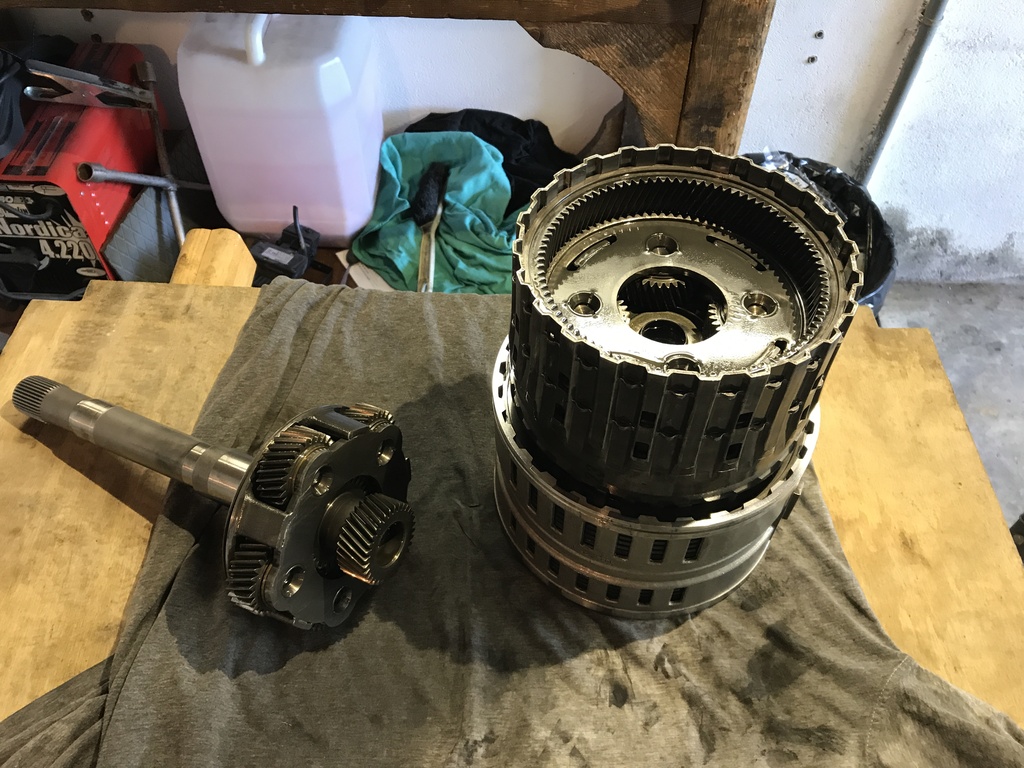

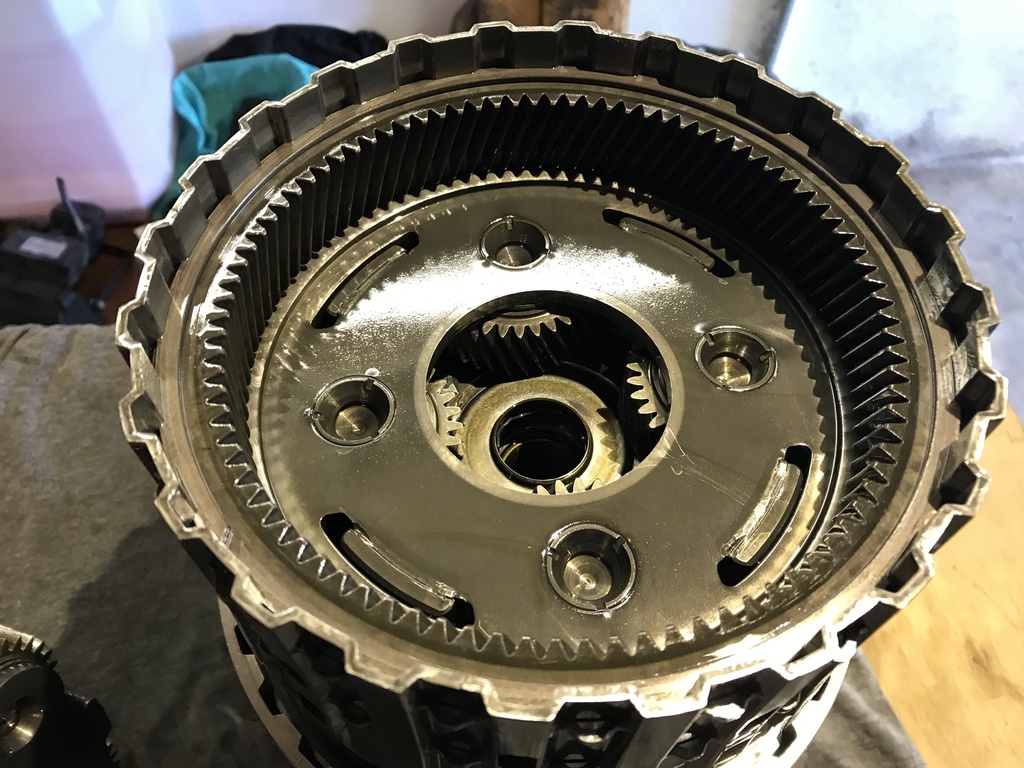

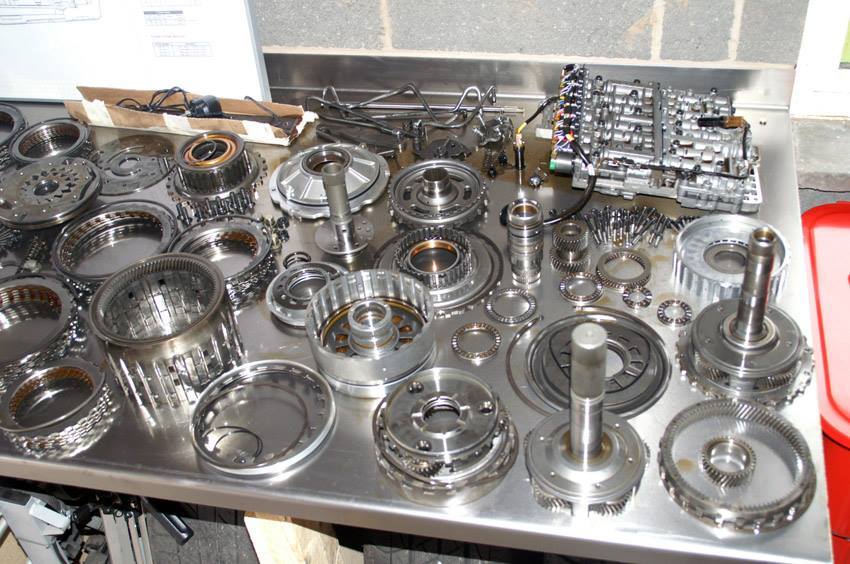

une fois que j'aurrais enlevé la 2eme tour , voila se qui m'attend ! :icon_wink:





[Julien2268]

Ta dernière photo fais limite peur... Vla le puzzle !!! :marcelpoire:

Et je me dis qu'un jour va falloir que j'y passe... faudra vraiment potasser avant d'ouvrir !!!

[Burny]

Mais non, on enverra tous nos boîtes chez Pascal :-)

[Julien2268]

Bonne idée !!!

[scalpa88]

Mais non, on enverra tous nos boîtes chez Pascal :-)

attend que j'ai tout remonté et que sa fonctionne ! mdr

[scalpa88]

[scalpa88]

[Jean-No]

Sacré puzzle quand même.

Bravo





Envoyé de mon iPhone en utilisant Tapatalk

[Y0Y0]

Pour reprendre ton expression à 4:37: "y'en a un bordel la d'dans"



Bonne continuation.

[Abba]

Beau travail même si ce nest pas encore fini.

Une question de néophyte, serait il possible de rajouter un rapport de boîte et/ou de changer les démultiplications ?

[scalpa88]

derniere partie , l'embrayage F et roue libre de 1ere vitesse



[scalpa88]

[Julien2268]

Super instructif, merci Pascal !!!

[scalpa88]

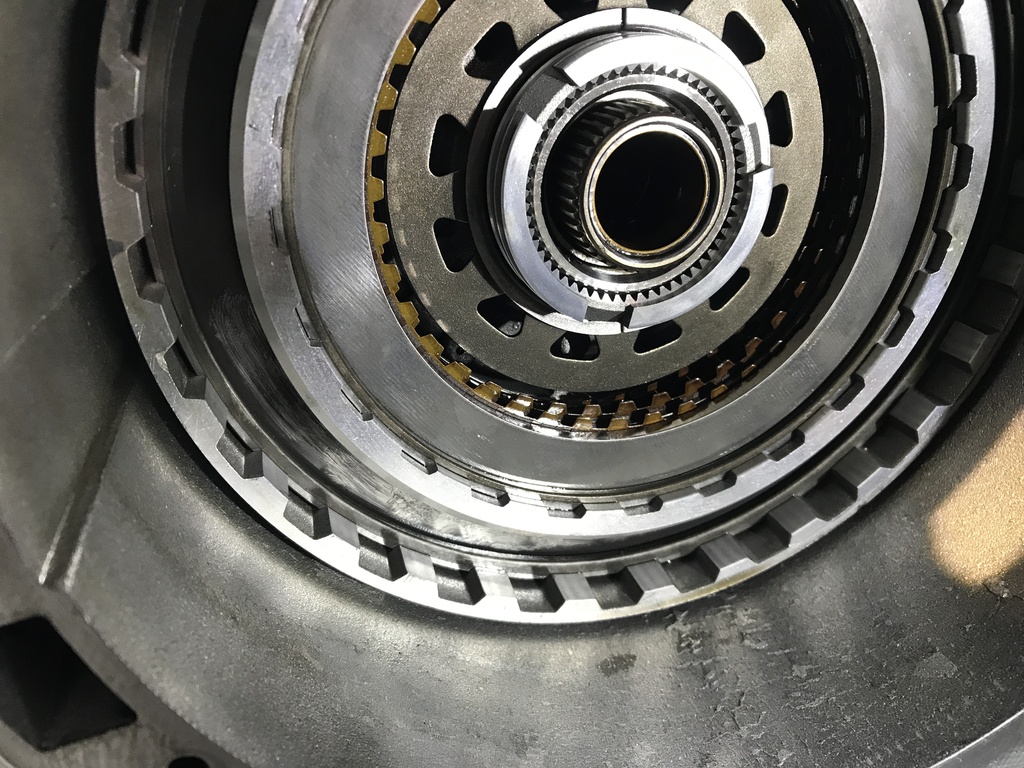

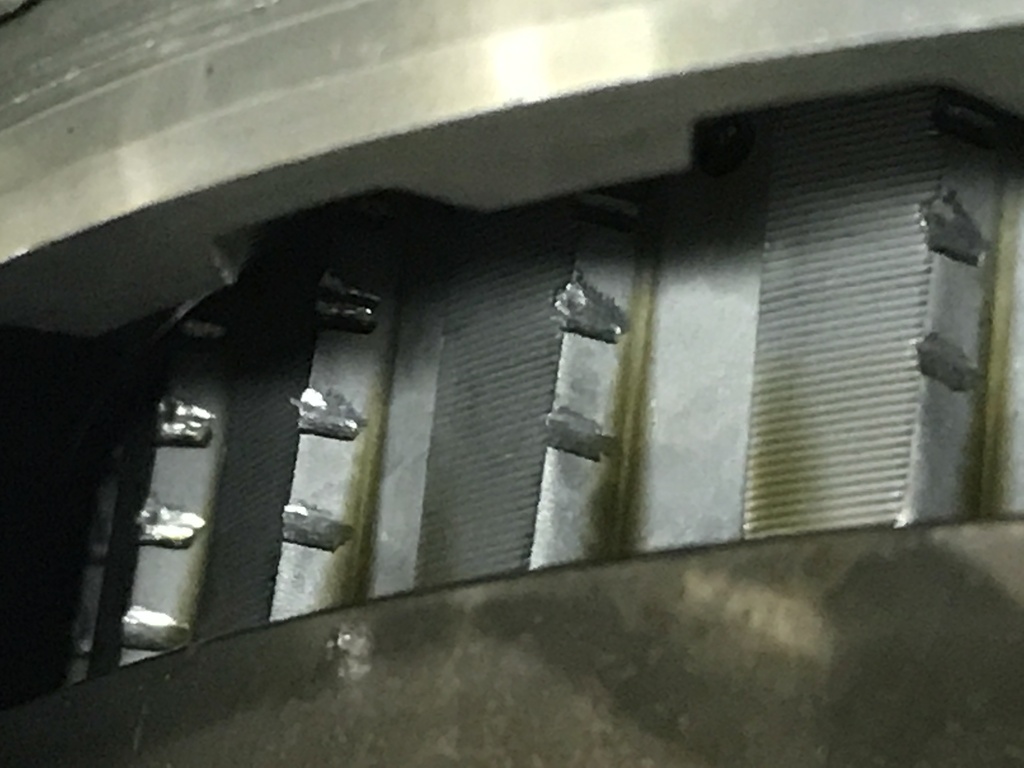

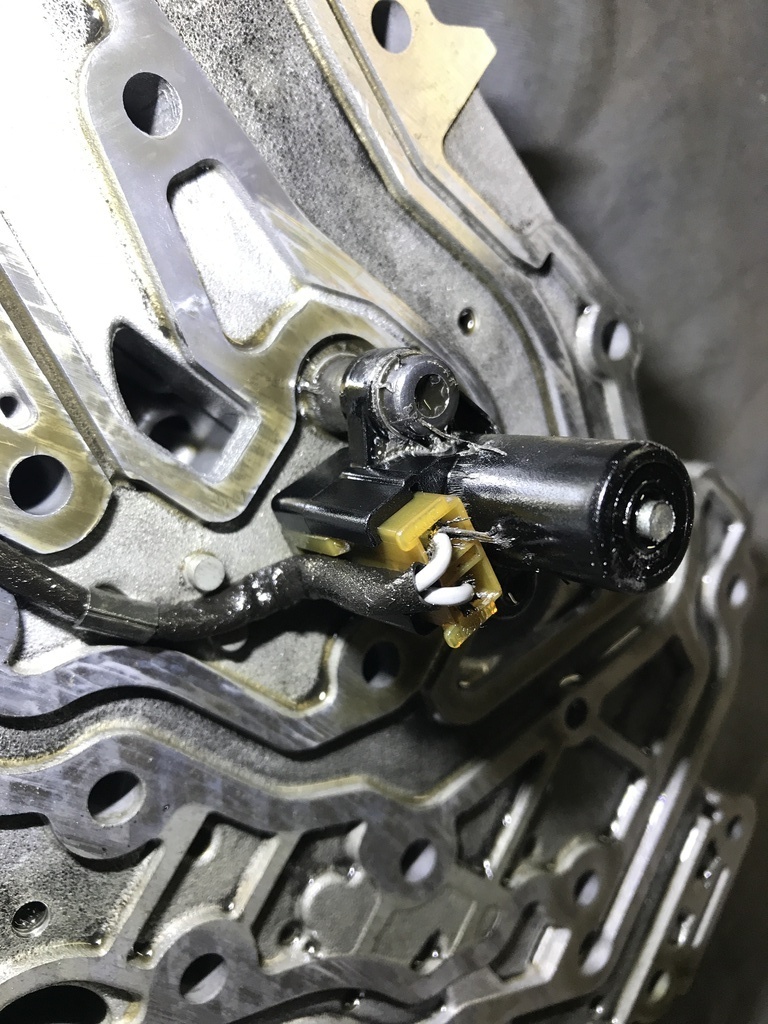

j'ai trouvé de la casse



[Burny]

Bravo..



Tu pense remettre tout à neuf ?

[scalpa88]

pour l'instant , je demonte , encore l'autre tour et apres un controle je vais etudier la question , je possede 2 boites , l'autre et encore sur l'S6 alors avec les 2 peut etre

[Sebaba83]

quel beau chantier chapeau. ..



trouver ces pièces au detail ne va pas être difficile?

[scalpa88]

avec internet et j'ai les eclatés avec les ref sa se trouve , voici un exemple

http://www.americanpowertrainwarehouse.com/zf-5hp24-5hp24a-01l-transmission-a-clutch-drum-new-reinforced-updated-design-fits-96-replaces-1058-270-040/

[scalpa88]

[Julien2268]

Bon bah pas mieux que dans la section C5...
