[vladi6]

Salut,

Tu n'as pas besoin de démonter le TdB pour avoir accès au radiateur de chauffage.

Tu as accès à celui-ci sur le côté au niveau de la pédale d'accélérateur. il y a une trappe à ce niveau là.

[I_Phil_Good]

@scalpa88

Salut,

Aurais-tu dans tes manuels, les indications de montage, enfin plus précisément je cherche la plupart des couples de serrage de tout ce qui permet de monter les amortos av et ar ainsi que les bras de suspensions av ?

Pour une a6 donc, les carac sont dans ma signature ↓



Merci beaucoup

[scalpa88]

Il y a 3 heures, I_Phil_Good a dit :

@scalpa88

Salut,

Aurais-tu dans tes manuels, les indications de montage, enfin plus précisément je cherche la plupart des couples de serrage de tout ce qui permet de monter les amortos av et ar ainsi que les bras de suspensions av ?

Pour une a6 donc, les carac sont dans ma signature ↓



Merci beaucoup

voila

https://www.casimages.com/fg/IQzhTdqSDSb

[I_Phil_Good]

OWI !!



Merci infiniment Scalpa, notamment pour ta réactivité.



Rolala, qu'est-ce que je kiffe quand je vois des couples de serrage  !!

[scalpa88]

oui très réactif car la j'avais toutes les infos dans ta signature

[S2 AVANT]

Bonjour Scalpa88,



Je suis dans l'impasse et j'aurai bien besoin d'aide.



tout d'abord je ne trouve pas l'étiquette papier. C'est une AUDI 100 S4 2,2 T quattro BV5 avant de 1992 type CAAAN2Q donc moteur AAN.



numéro de série WAUZZZ4AZPN046120



dessus j'ai les freins UFO à l'avant et le correcteur d'assiette a l'arriere



Je serai preneur de schéma sur les suspensions avant et arrière car le correcteur est HS et je dois trouver une solution.



- soit le supprimer mais j'ai cru lire que la pompe hydraulique était spécifique donc il faudra la boucher et je ne sais pas ce que ca peut donner.

- soit de le réparer



mais comme je voudrais aussi changer les suspensions pour la rabaisser un peu cela rend le sujet un peu plus compliqué. Or je ne trouve rien pour répondre a mes question.





Si tu peux m'aider à des schémas sur ces sujets ça serait super sympa, merci par avance



fasyle

[scalpa88]

https://www.casimages.com/fg/4LKPOq1zFSb

lit bien les fichier car j'ai mis un peu tout , et pour info tu a un millésime 1993

[S2 AVANT]

C'est absolument génial, un grand merci et si tu passes a Marseille, n'hésites pas a passer me voir, car je t'en dois une belle.



Dans cette montagne d'info dont tu disposes, aurais tu des infos sur les ressorts arrières par hasard car je n'arrive pas a connaitre leurs caractéristiques entre autres les longueurs des ressorts avec ou sans correcteur d'assiette.



ces informations m'intéressent dans les cas ou je trouverai des ressorts plus courts à monter( peut être un chassis sport ou des eibach par exemple) pour savoir si je peux garder mon correcteur avec des ressorts un peu plus court.



Merci par avance



fasyle

[scalpa88]

a par te donner un lien pour les ref je sait pas trop commant choisir les bon ressorts d'apres les trait de couleur il y a beaucoup de ref

https://audi.7zap.com/fr/rdw/audi+100+avant+quattro/a10q/1993-139/5/505-505030/#8

[S2 AVANT]

J'ai isolé une partie du problème mais je bute sur les références des sphères a remplacer que je ne trouve pas



Pour les 2 a l'arrière sous la caisse liées au correcteur d'assiette



mais aussi celle qui assiste le freinage est que l'on trouve à l'avant gauche



pouvez vous m'aider



merci

[Blitzkrieger]

Bonjour, il serait possible d'avoir la procédure de dépose de l'intercooler pour 2.5 TDi AKE ? Merci

[cacail]

bonjour à tous



je possède une allroad 2.7 biturbo de 2002 BA tiptronic , et je cherche aussi un manuel d'atelier, est ce que quelqu'un aurait ce précieux document ?



merci à vous

[I_Phil_Good]

@scalpa88

Hello, aurais-tu la possibilité de me fournir les docs des étriers arrière (et avant si tu peux), je vais devoir les démonter les arrières pour nettoyage interne en plsu d'avoir a changer plaquettes/disques av/ar, question d'avoir les couples de serrage complet.



Merci beaucoup

[I_Phil_Good]

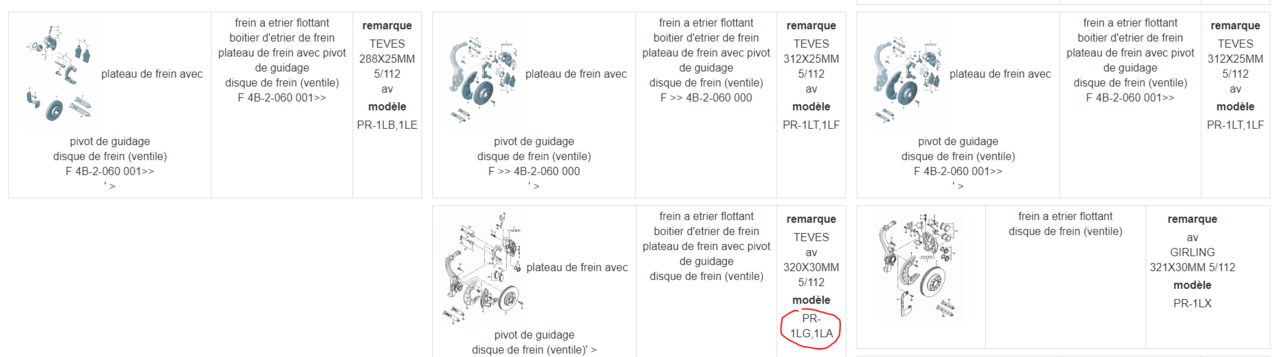

Et de façon plus large, comment je sais quelle est ma audi la dedans ?

(frein avant bien sur)

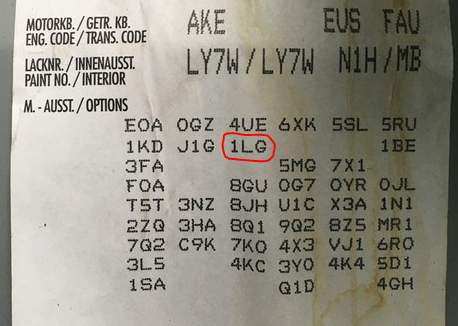

Un peu au pif, j'ai envie de dire celle la, vu ma ptite étiquette :

Sauf que j'ai aucune idée si c'est le système de freinage ce code...



Modifié 6 mars 2020 par I_Phil_Good

[scalpa88]

salut alors tu a les codes PR

avant 1LG

arrière 1KD

voici la procédure

https://www.casimages.com/fg/UQOTyXKxYSb

[I_Phil_Good]

Rolala, merci infiniment !!

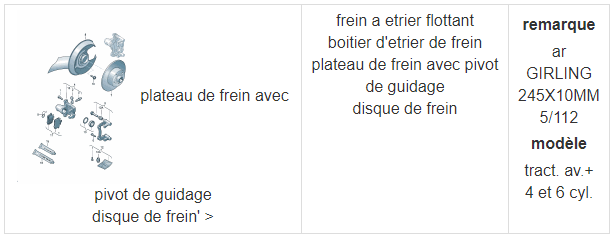

Bizarre le 1KD, dans ta doc ça dit que c'est du 245mm de taille de disque, mais sur 7zap :

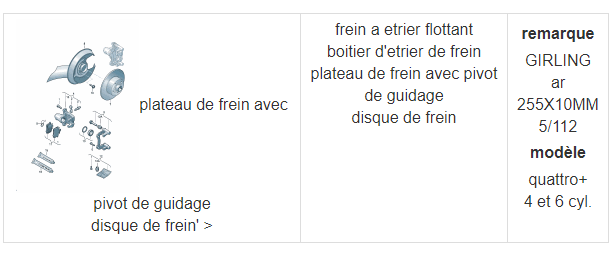

Les quattro ont des 255, les 245 étant pour les 2 roues motrices.



Normal ?

[scalpa88]

oui sa prête a confusion , car le code sert pour l’ensemble du freinage en prenant en compte les étriers mais il faut aussi comme tu dit 2 roues ou quattro

sur oscaro quant tu met ta voiture sa sort du 255 vu que c'est un quatro

https://www.oscaro.com/jeu-de-2-disques-de-frein-arriere-audi-a6-serie-2-avant-quattro-2-5-tdi-v6-180cv-10020-2290-0-gt

[I_Phil_Good]

Ben, quand je vais sur les autres sites qu'oscaro (sont a l'ouest eux), a savoir pieceauto24/autodoc (c'est les mêmes), yakarouler, misterauto.

Ca me sort les 2 refs de taille car c'est pas avec la plaque qu'ils savent différencier ce genre de details.



Ct la même avec les amortos avec lesquels j'ai vraiment galérer a trouver mes refs au début.



Je pense que ca va se resumer a démontage de roue ce we, mesure et ce sera plus simple.

[I_Phil_Good]

Bon, mesurés ce we mais sans tomber les roues --> disques en 255 à l’arrière... (et 322 à l'avant, mais là j'avais pas de doutes)

Le problème étant 2 ref dans les 255, car il semblerait qu'il y ait 2 types de dimensions "D" en fonction des num oem (que je retrouve sur 7zap) :

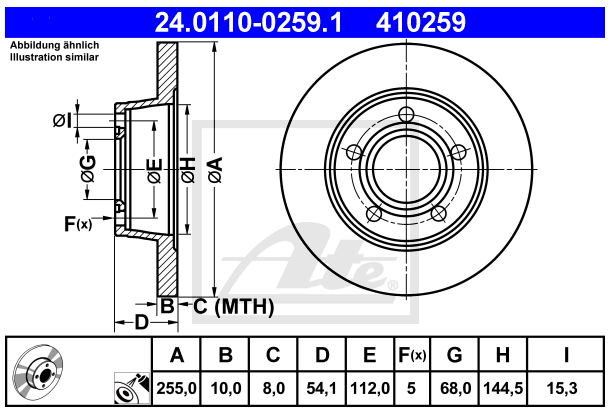

C'est soit ceux la en 48mm d'epaisseur (4B0615601A),

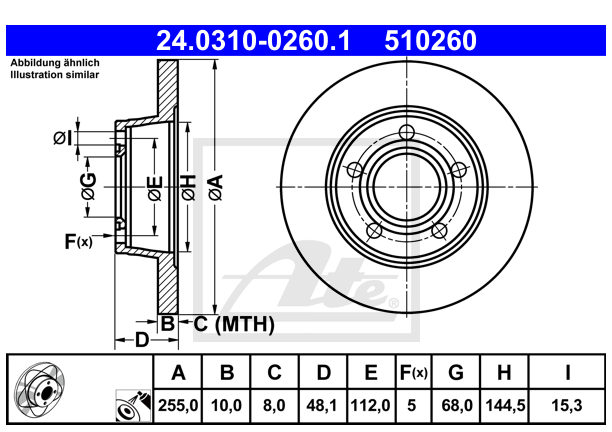

Et là en 54mm, les 4B0615601B





Vu que j'ai mesuré les disques sans démonter les roues, je vais devoir le faire ce we...

[fred86130]

bonjour

je suis a la recherche de la doc pour deposer le demarreur de mon a6 c5 2.4 v6 tiptronic d octobre 1999 moteur aps.

numero vin : wauzzz4bzyn027772

auriez vous la possibilite de m aider ?

merci par avance

[S2 AVANT]

Bonjour a tous



Je passe ma 100 avant S4 en peinture et je voudrais remplacer les caoutchoucs qui se situent entre le toit et les 2 barres de toit longitudinales, mais impossible de trouver les références de ces pièces.



Si vous pouvez me communiquer cela je vous en remercie par avance .



S2 AVANT





[vladi6]

Salut,

Ici tu es dans la section des A6 c5 et non c4 et encore moins des Audi 100.

Je te conseille donc de faire ta demande dans la section adéquate, tu auras très certainement une réponse et plus rapide qu'ici.

[S2 AVANT]

oups désolé, merci

[audi1966]

Bonjour, je cherche des informations sur moteur AYM dépose de la pompe injection.



Cordialement

[BigBob]

il y a 17 minutes, audi1966 a dit :

Bonjour, je cherche des informations sur moteur AYM dépose de la pompe injection.



Cordialement



Voir pièce jointe...

Audi A6 Avant TDI 2.5 V6114 AYM FSC - WAUZZZ4B32N116809 - Pompe d'injection - dépose et repose.pdf Audi A6 Avant TDI 2.5 V6114 AYM FSC - WAUZZZ4B32N116809 - Tubulure d'admission AV - dépose et repose.pdf

[Jafo43]

Bonjour,

Je suis à la recherche d'un manuel pour:

Audi A6 Avant phase II

2.5 TDI 163 Ch

Moteur BCZ

Merci !

[Bap33]

Tu peux télécharger pas mal de manuels atelier sur cardiagn.com

Il te suffit de chercher par marque puis modèle. Ensuite, tu regardes la génération, qui correspond lorsque plusieurs véhicule ont porté le même nom.

Là tu peux normalement télécharger quasiment tous les manuels... en Anglais (c'est mieux que rien).



[Jafo43]

Merci Bap33 !

Très sympa !!!

[I_Phil_Good]

Hello @scalpa88

Aurais-tu une procédure de démontage/montage pour la rampe d'injection 059130307AK sur ma belle ?



Merci d'avance !

[I_Phil_Good]

Scalpa plus là

[vladi6]

Demande lui direct en mp, ça sera peut-être plus simple pour vous 2.

Il ne vient plus trop sur cette section.

[scalpa88]

Le 01/10/2020 à 12:01, I_Phil_Good a dit :

Hello @scalpa88

Aurais-tu une procédure de démontage/montage pour la rampe d'injection 059130307AK sur ma belle ?



Merci d'avance !

je suis la , desolé , tu parle du moteur AKE , j'ai plus elsawin , il faut que je regarde dans mes archives , c'est quelle pièce exactement car il y a pas de rampe d'injection , seulement 6 tuyaux qui vont de la pompe injection aux 6 injecteurs  https://audi.7zap.com/fr/rdw/audi+a6+s6+avant+quattro/a6q/2004-264/1/130-130075/

c'est la piece 19 que tu parle https://audi.7zap.com/fr/rdw/audi+a6+s6+avant+quattro/a6q/2004-264/2/201-201035/#19



j'ai ca si sa peut aider

https://www.casimages.com/fg/6gV83xWrubpL7PW



Modifié 13 octobre 2020 par scalpa88

[I_Phil_Good]

Je vais changer la pièce 19, je voudrais le couple de serrage des vis 20 et 21 en fait.



Merci beaucoup pour ton suivi

[frankr171]

J'avais pas fait gaffe à ce que tu voulais comme couple de serrage : celui-ci, je ne l'ai jamais trouvé dans Elsa...

[Maxence A6 c5]

Salut salut @scalpa88,



Voila je vais me lancer dans la restauration de mon A6 C5 1.9tdi 130 de 2002

4B2 064

Moteur : AWX

boite : FHN

est-ce que je pourrais avoir les fiches concernant l'entretient ( vidanges, changement des filtres, etc..) ainsi que les fiches concernant le changement de courroie de distribution et du train avant?



Merci d'avance

[I_Phil_Good]

@frankr171J'essayerai de me rens chez audi, on sait jamais...

[JeanJahWeed]

Salut Car-marades !



je rechercher des infos  ! s'il'y'a !



- sur le freinage : , purge  ,vidange , rep étrier arrière , avant, couple , méthode ...



- sur la BVA ( pour completer ce que j'ai et etre sur ) : tout ce qui peut concerner mon model .



- un peut de train avant et un zeste de train arrière :. rep , méthode , couple ...



et le reste , ce qui peut rester !

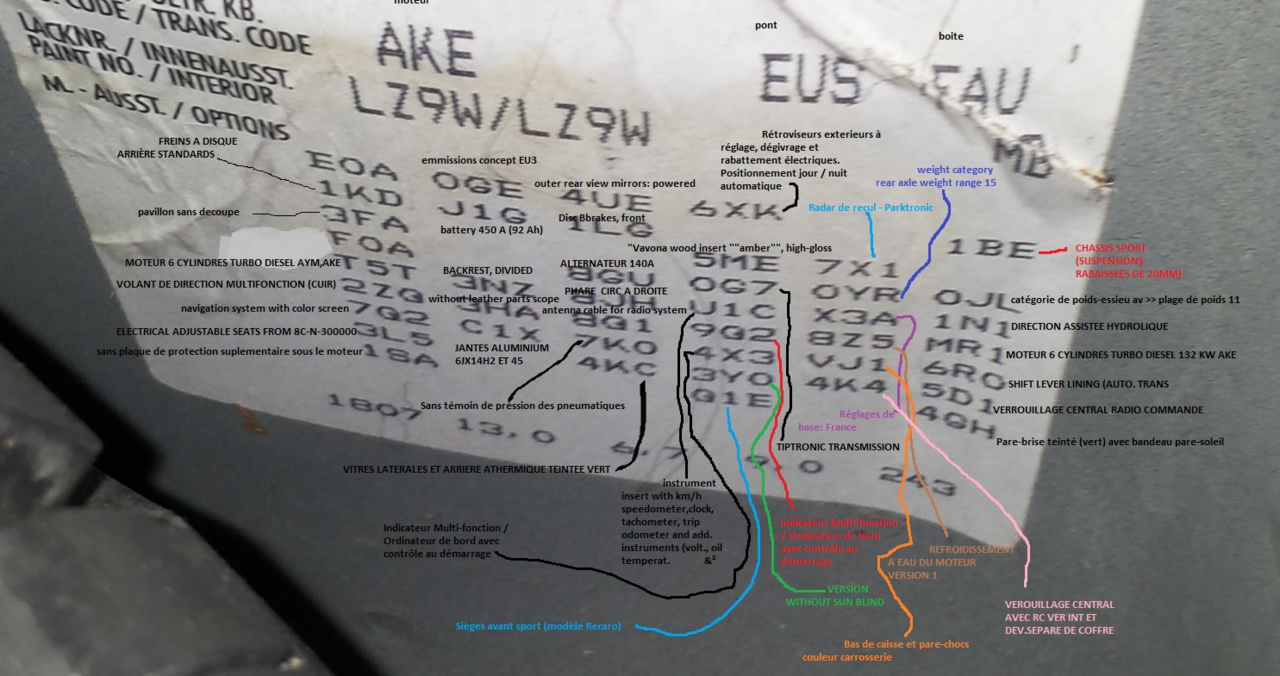

ID







un grand merci d'avance !!







[I_Phil_Good]

Wow, on dirait mon étiquette, hormis la cosmétique (peinture, jantes, couleur du bois d'insert et siège classiques), j'ai la même que toi

J'ai par contre 5SL et 5RU en fin de première ligne (options de rétroviseur latéraux apparemment).



Quand je vois qu'elle avait d'origine des jantes C9K en 16" (bien laide, d'autant plus en châssis sport), je suis bien content d'avoir les C1X en 17" comme les tiennes

[JeanJahWeed]

Salut car-marades  !



Phil !

Oui, on a une belle configuration  et j'aimerais bien un model comme la tienne (en V8) avec option banquette dans le coffre pour partir au complete .



sinon la team ! je recherche info sur la purge de frein !



[I_Phil_Good]

Hello @scalpa88

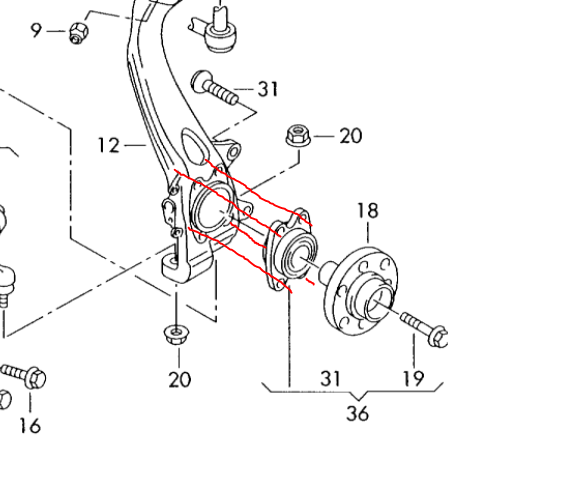

Tu arriverais à me trouver les couples de serrage pours les vis du roulements non indiquées sur le schéma (mais en dessinées en rouge avec talent) ainsi que de la vis 19 stp ?

Essieu avant



Et y a-t-il une procédure pour dévisser/visser cette fameuse 19 sans forcement forcer sur la bva ?



Merci beaucoup d'avance
