manuel d'atelier en PDF

[scalpa88]

le calorstat se trouve derriere la courroie et il faut tout demonté , il y a pas beaucoup de place , le mieux il faut deplacer la face avant



[Buzuc]

J'avais peur qu'il soit à cet endroit et...Il y est ! Il n'ont pas fait fort sur ce coup là les Allemands, alors qu'il était si facile de le mettre en sortie moteur sur la durite qui va au radiateur.



Je ne sais pas encore ce que je vais faire, ça m'embête de démonter la moitié de la voiture pour un calorstat. Je te tiens au courant.



Merci du renseignement Buzuc

[scalpa88]

il a quoi ton calorstat , sa peut attendre en meme temps que la courroie de disri , c'est vrai sa fait chier de tout demonter pour une piece a 15 balles

en meme temps si ton calorstat reste fermé , tu a pas le choix , et pendant que tu y est profite pour controler les charbons de l'alternateur et du demareur

[Buzuc]

Non, heureusement il est bloqué ouvert. La T° ne monte au dessus de 70° que si la T° extérieure est supérieure à 20/25° (ça n'arrive pas souvent en Bretagne !).



J'ai pensé à une bidouille qui devrait marcher. On verra bien. J'attaque ça aujourd'hui.

[Julien2268]

Salut,

Perso j'ai réussi à changer le calorstat sans défaire la distri... c'est un peu galère mais ça se fait...

[Willou07]

Slt scalpa88,



Tout d'abord, merci pour l'aide vraiment précieuse que tu apportes sur ce forum ! :marcelpoire:



Me concernant, je suis à la recherche des infos concernant le changement:

- des amortisseurs AV/AR (nb: j'ai l'option chassis sport)

- du carter d'huile inférieur (je crois avoir compris qu'il fallait déposer la barre stabilisatrice pour accéder à la ligne d'écrous sur l'arrière)

- du boitier confort (celui qui gère entre autres la centralisation et qui se trouve dans la porte AVG ?)



pour une A6 C5 Avant 2.5 TDI (AKE) Quattro de 07/2002.



Merci grandement par avance !



Willou07

[frankr171]

- du carter d'huile inférieur (je crois avoir compris qu'il fallait déposer la barre stabilisatrice pour accéder à la ligne d'écrous sur l'arrière)

Salut,

Pour la barre stab, oui, obligé, au moins au niveau des silentblocs, tu peux la laisser fixée aux biellettes et l'accrocher un peu à distance avec un fil pour qu'elle ne te gène pas. La procédure indique de virer le conduit de vidange du LDR, c'est pas commode à faire. La première fois je l'ai déposée et changé le joint. Les autres fois je me suis rendu compte qu'elle arrivait à tourner dans l'axe du joint, d'autant plus facilement que le joint était récent, en libérant assez d'espace pour enlever et remettre le carter sans trop s'embêter avec un peu d'adresse et d'habitude : à toi de voir... Et pour l'étanchéité si tu n'a pas de joint profilé (question d'année modèle), silicone loctite 5910, avec modération, cordon de diamètre 2-3 mm c'est pas évident. A lire avec quelques détails de plus : http://forums.audipassion.com/topic/110626-depose-du-carter-dhuile/



P.S. Le boitier confort est sous la moquette des pieds du conducteur, ça se fait bien à l'aveugle sans la procédure.

[scalpa88]

bon alors franck a tout dit ,

--- pour le boitier confort , il faut soulever la moquette

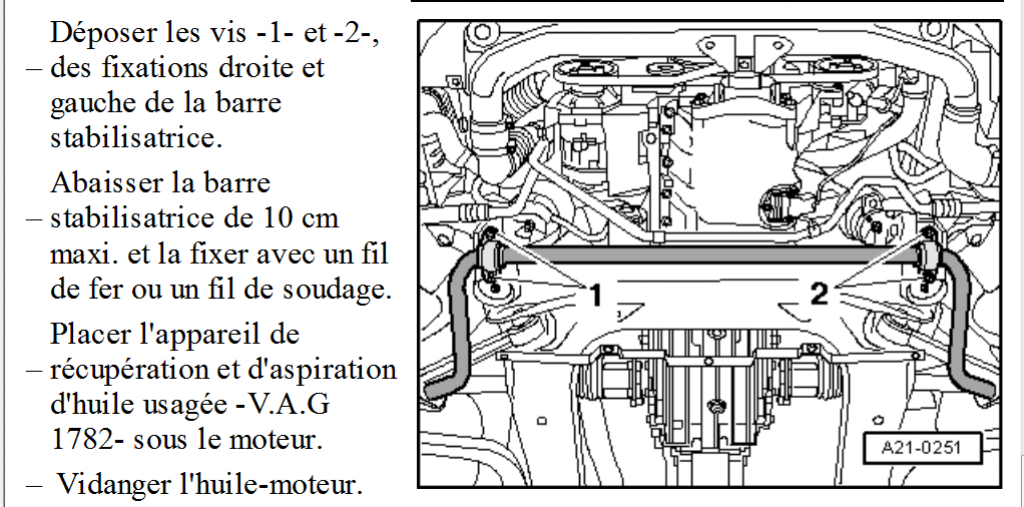

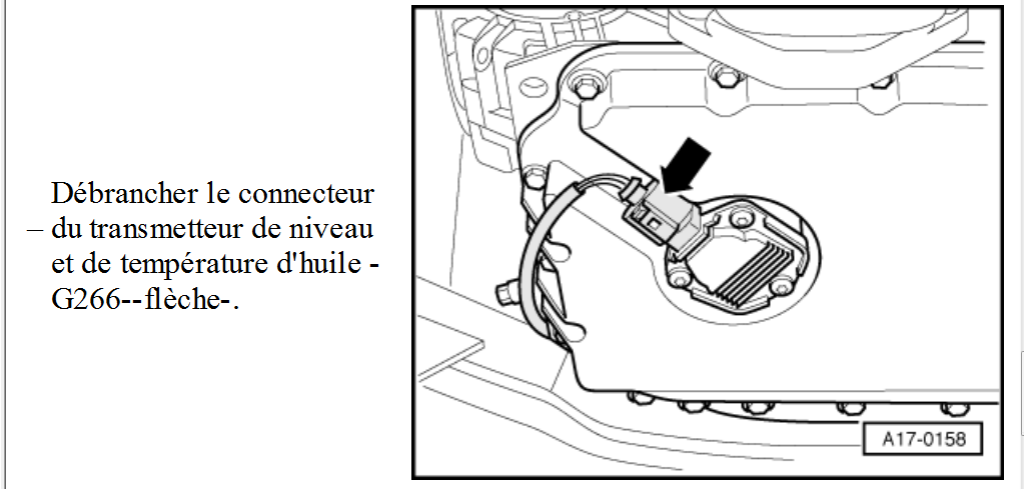

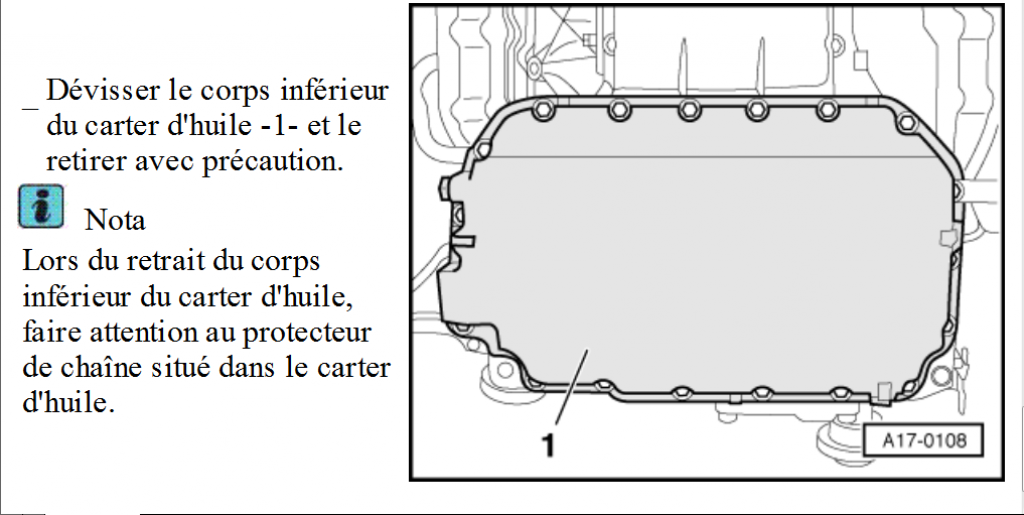

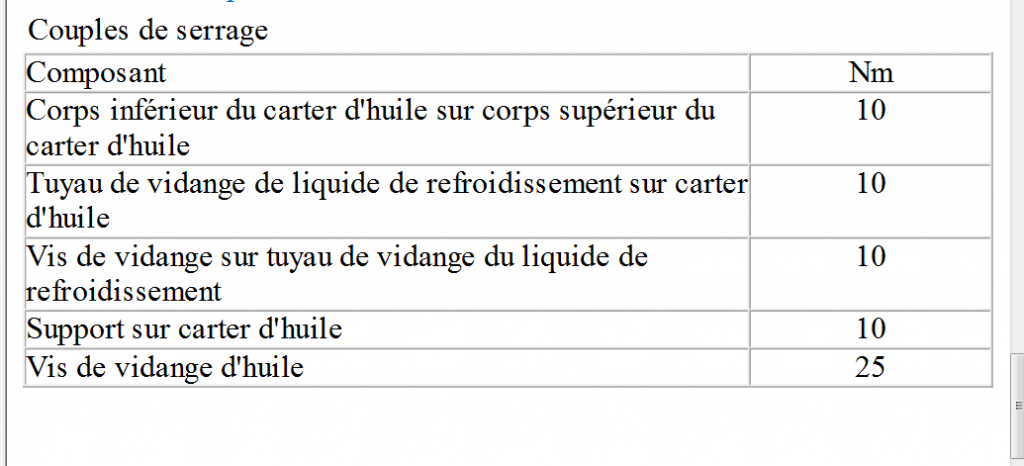

---- le carter d'huile







----- pour les suspension voici des photos car je viens de le faire

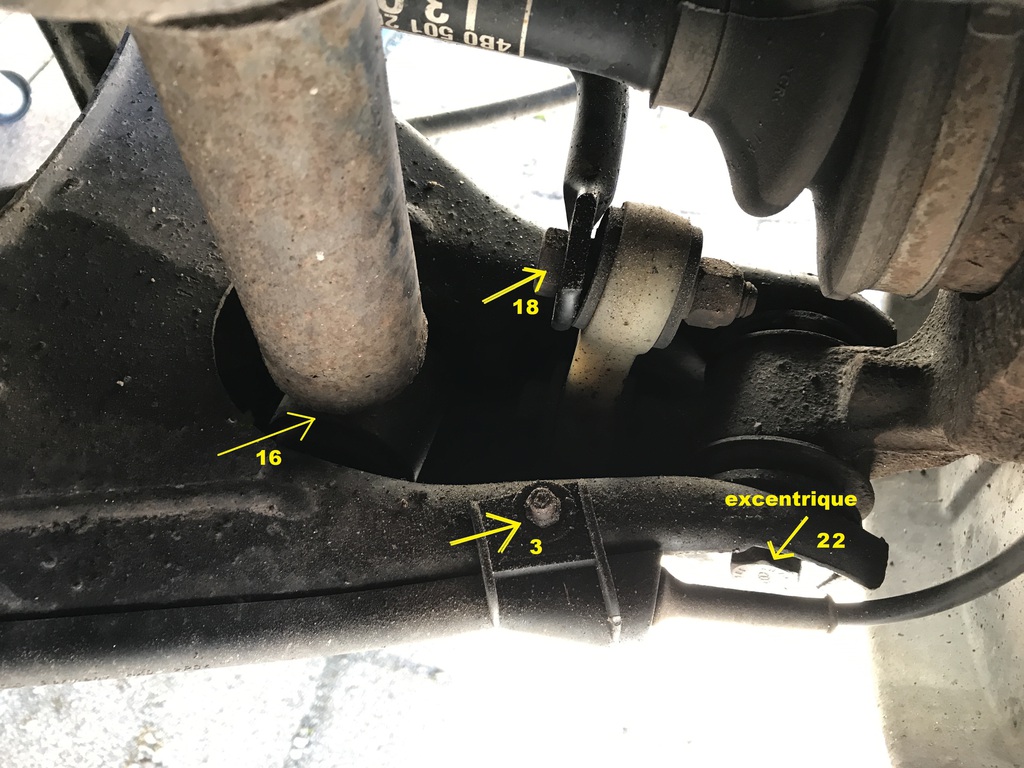

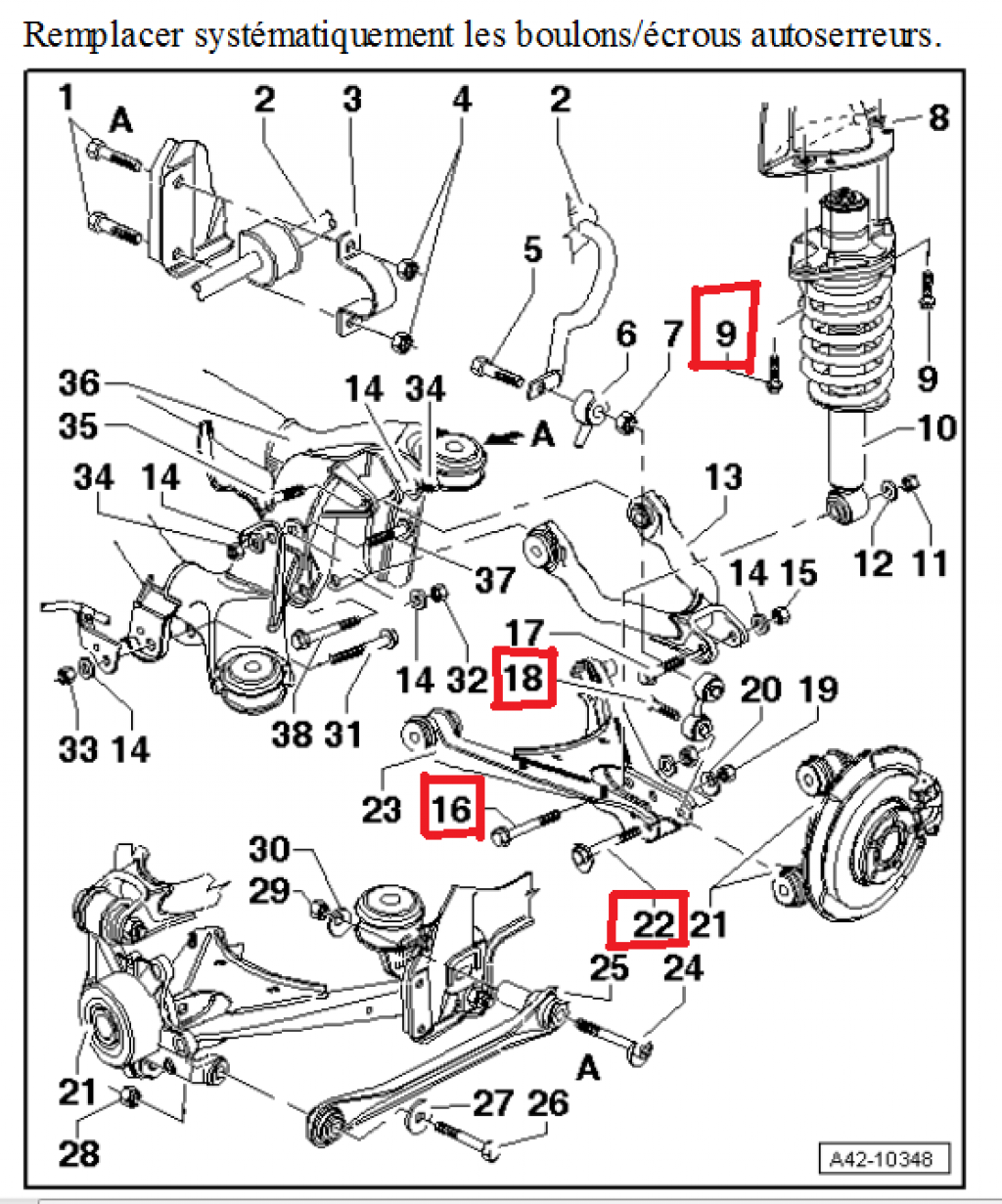

--- train AR

entourer en rouge les boulons a dévisser , attention le boulon N°22 est un excentrique donc faire un repère sur les rondelles avant de desserrer pour le remettre après a la même place sinon le carrossage sera pas bon

penser a mettre du dégrippant un peu partout

le N°16 , c'est le boulon de l'amortisseur

le N°18 la bielette de la barre stab'

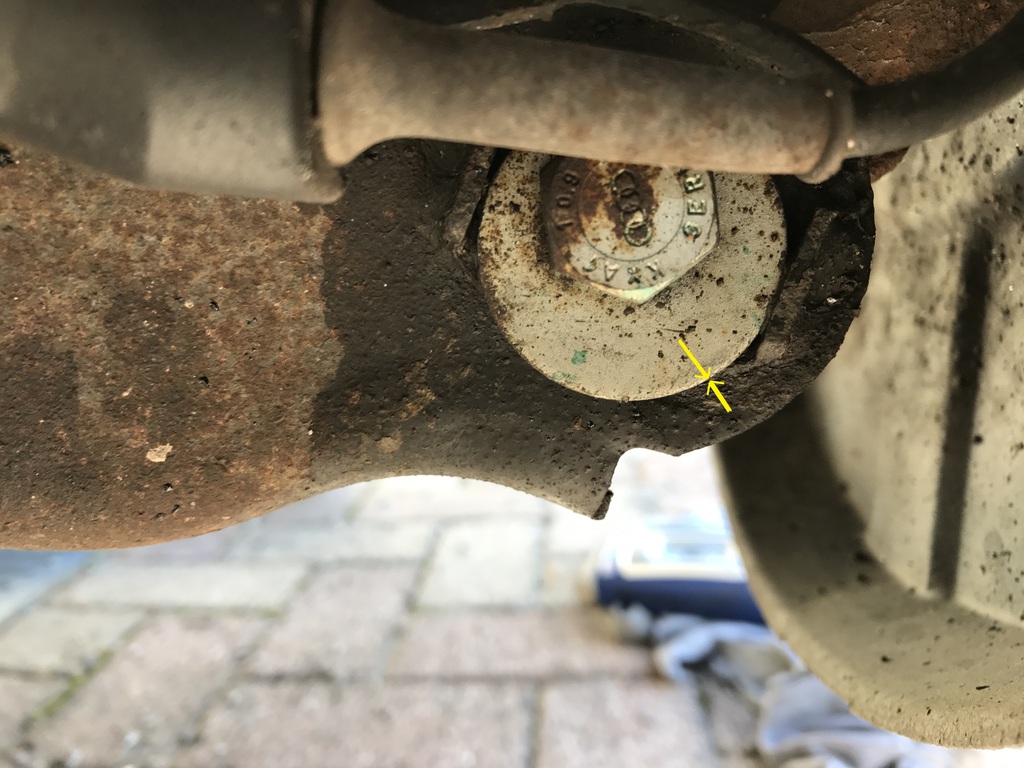

--- boulon N° 22

voici le repere a faire avec un marqueur avant de devisser , le faire des 2 cotés du boulon





--- le N°3

enlever la protection (2 vis ) du cable















devisser les 2 boulons N°9 , mettre du decrippant , ils se devissent par le dessou

si il y a un corecteur d'assiette ,désacoupler la bielette , boulon N°2 , atention une fois que la bielette est desacouplée ne pas mettre le contacte ,n'y les phares sinon tu aurra un deffaut du reglage des phares et la possibilité de faire un reglage de base a la valise

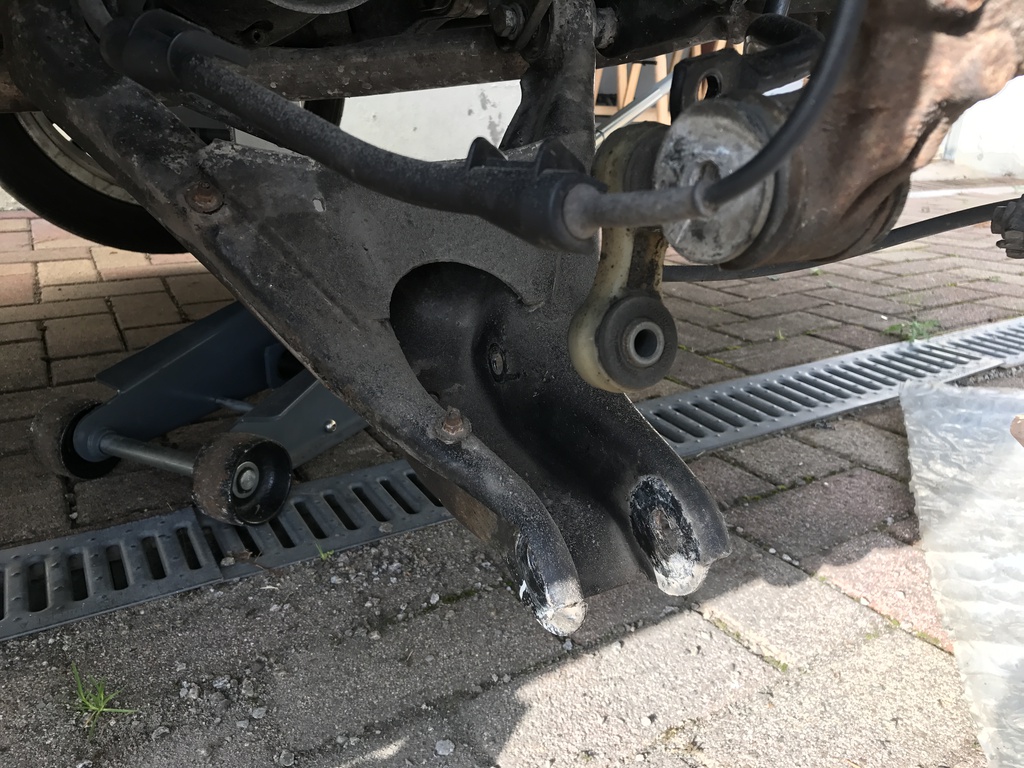

voila a quoi sa ressemble une fois les boulons enlevés

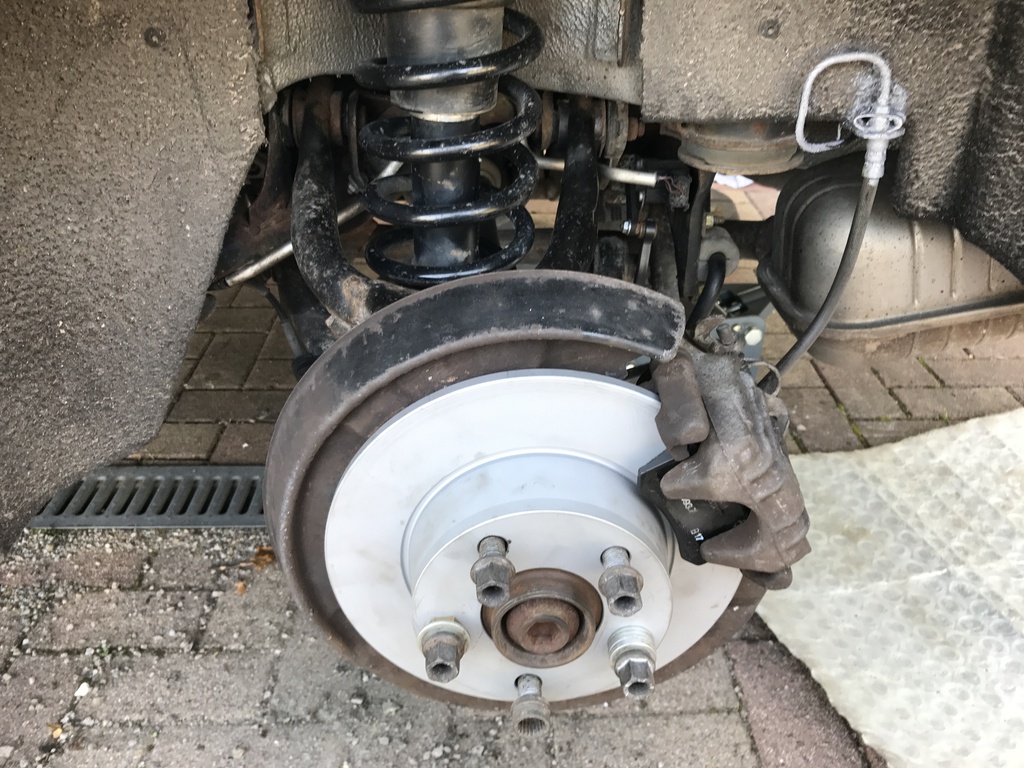

pour avoir de la place le mieux c'est de tout enlever , etrier,disque et la flasque





et une fois remonté

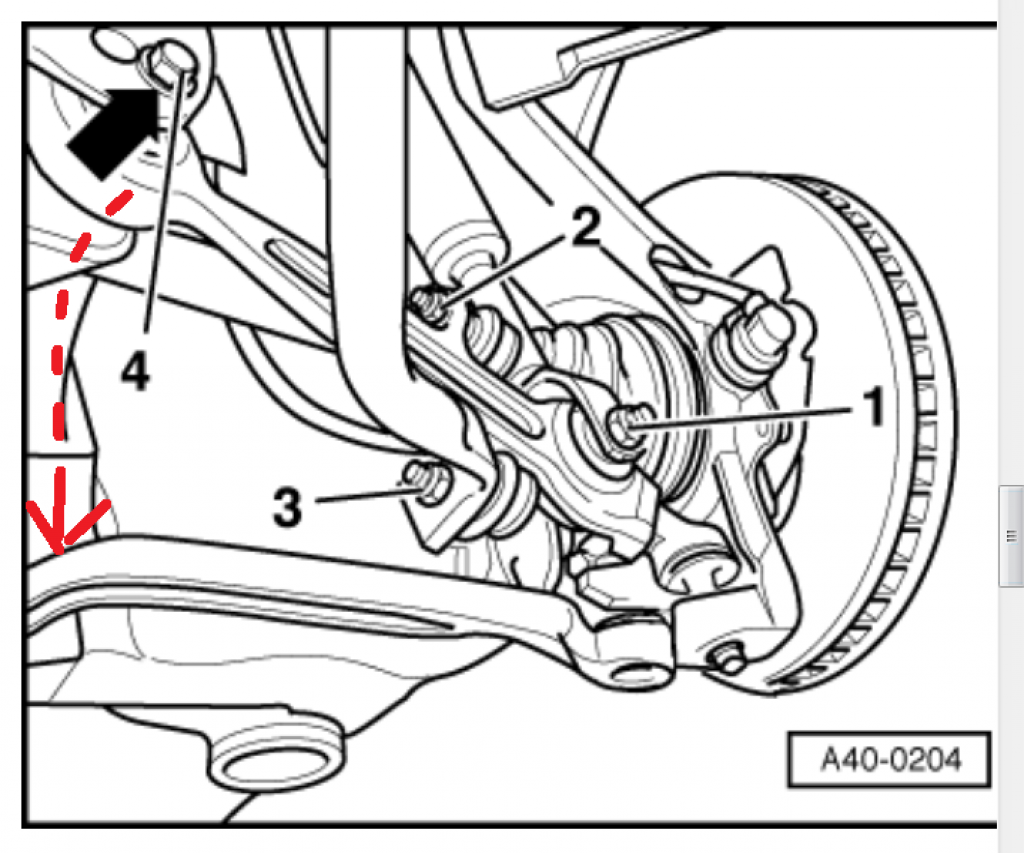

-------- TRAIN AV

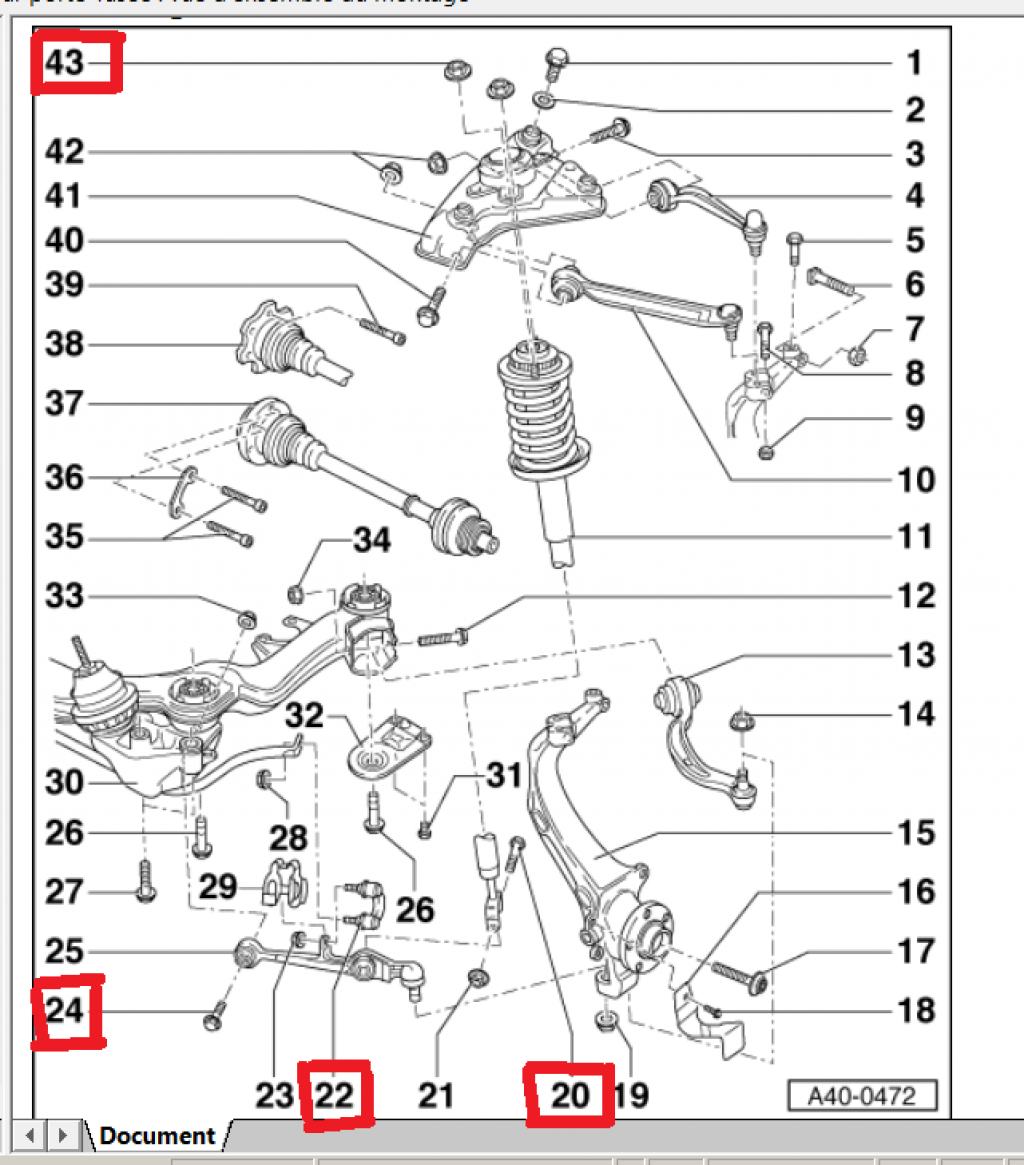

dans la procédure normalement il faut désaccoupler le bras porteur N°25 coté rotule , moi je touche pas a la rotule pour pas l’abîmer et crever le soufflet

je dévisse coté berceau le boulon N°24 ( 2 clé de 18 il me semble)

devisser les boulons N° 20 , 22 et 43

pour le corecteur d'assiette fair comme a L'AR

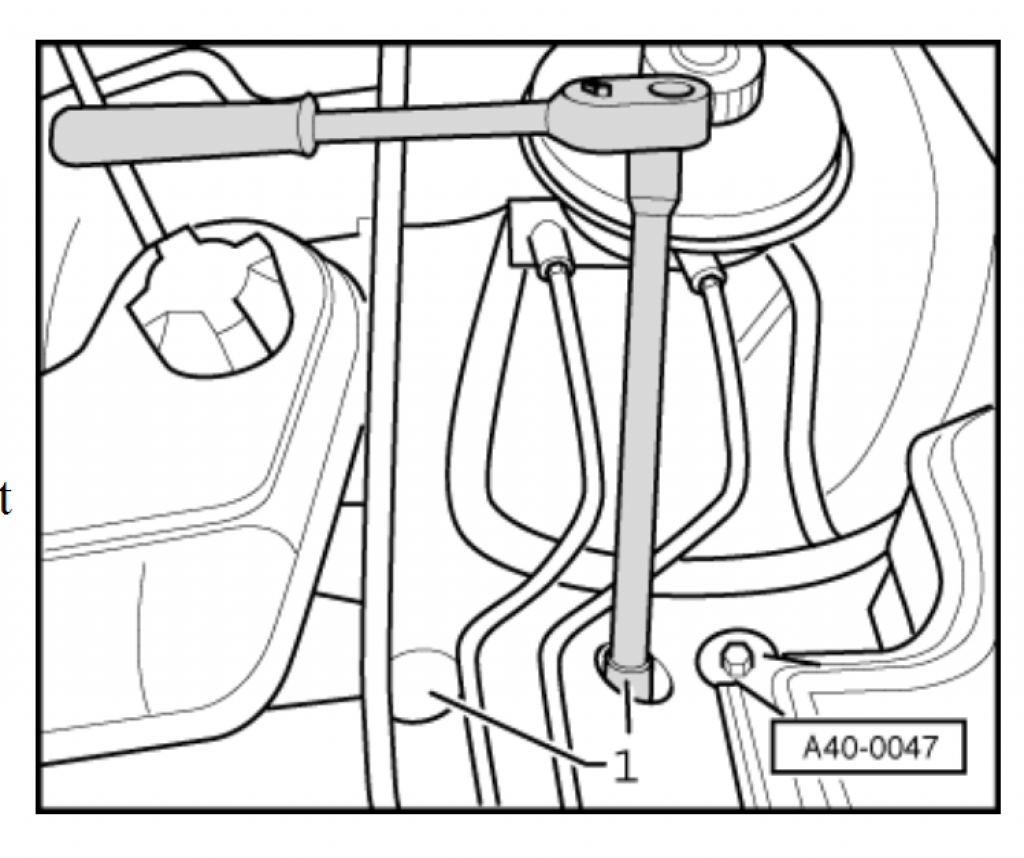

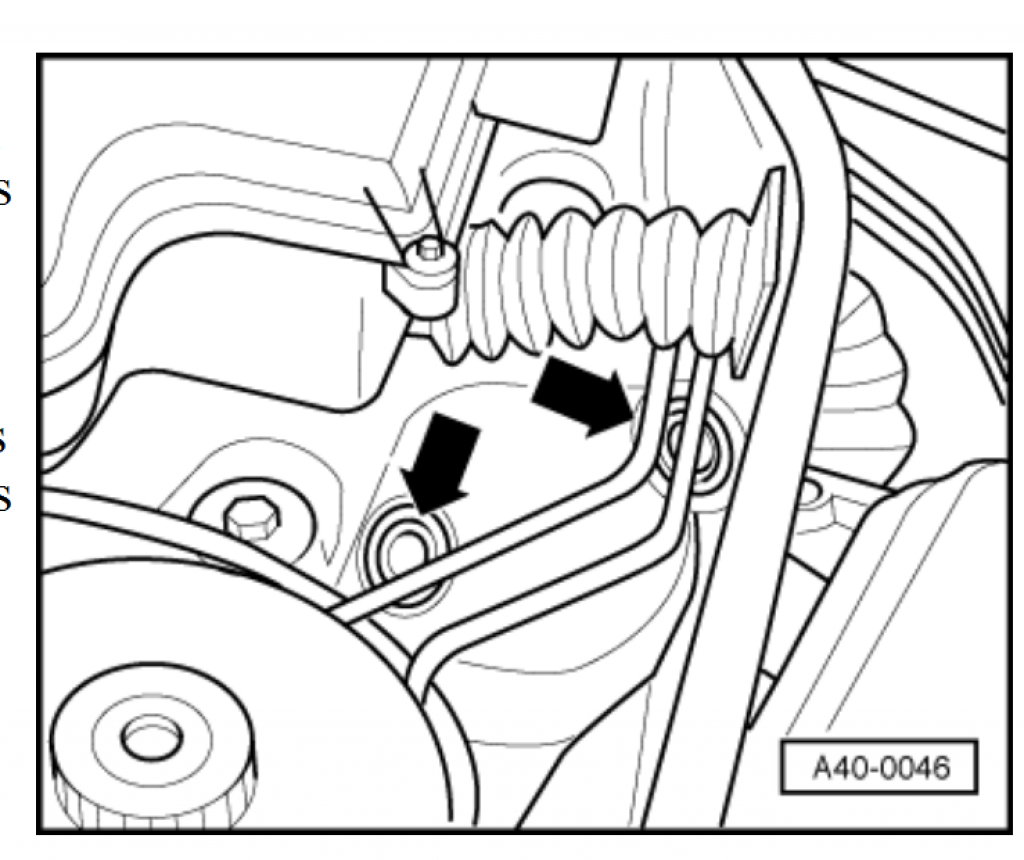

les 2 écrous N° 43 qui tiens le haut sont accessible par le caisson d'eau , il faut enlever les 2 bouchons en plastique pour y accéder



une fois les boulons enlevé le bras de force descend et tu a la place pour enlever l'amortot





ATTENTION !!! TRES IMPORTANT

que se soit l'AV ou L'AR , au remontage ne rien serrer avec les roues en l'air



La plage de torsion des patins métal-caoutchouc est limitée. Pour cette raison, ne serrer les assemblages filetés au niveau des bras de suspension des roues que lorsque le véhicule repose sur ses roues.



pour pas être emmerdé avec la barre stab , enlever les biellettes des 2 cotés du véhicule (en repérant leurs sens de montage) comme ça tu peut la pousser vers le bas



il y a une chose que possible vu que tu a des amortos sport , ils sont plus court que la version confort comme moi , il se peut que tu a pas besoin de dévisser le bras inférieur du châssis pour gagner de la course



la différence entre sport et standard peu suffire a avoir assez de place pour passer la fourche par dessus le bras inférieur , moi en standard il me manquait 1 a 1,5 cm pour eviter de sortir le boulon du bras



[Willou07]

Salut,

Pour la barre stab, oui, obligé, au moins au niveau des silentblocs, tu peux la laisser fixée aux biellettes et l'accrocher un peu à distance avec un fil pour qu'elle ne te gène pas. La procédure indique de virer le conduit de vidange du LDR, c'est pas commode à faire. La première fois je l'ai déposée et changé le joint. Les autres fois je me suis rendu compte qu'elle arrivait à tourner dans l'axe du joint, d'autant plus facilement que le joint était récent, en libérant assez d'espace pour enlever et remettre le carter sans trop s'embêter avec un peu d'adresse et d'habitude : à toi de voir... Et pour l'étanchéité si tu n'a pas de joint profilé (question d'année modèle), silicone loctite 5910, avec modération, cordon de diamètre 2-3 mm c'est pas évident. A lire avec quelques détails de plus : http://forums.audipassion.com/topic/110626-depose-du-carter-dhuile/



P.S. Le boitier confort est sous la moquette des pieds du conducteur, ça se fait bien à l'aveugle sans la procédure.

Slt frankr171,



Effectivement, c'est dans ce topic que j'avais lu au sujet de la barre stabilisatrice. Il n'y a que la partie durite de LDR qui n'était pas trop clair pour moi sur l'utilité de démonter ou pas. Tes infos à ce sujet vont me permettre à beaucoup mieux apréhender au moment de l'intervention -> merci pour toutes tes précisions ! :race:



Pour le boitier confort, je commence à avoir un doute sur le boitier qui pose problème. Mon souci semble lié au boitier qui gère la centralisation et situé dans la portière conducteur et qui prends l'eau. Mes symptomes : portes/vitres qui se vérouillent/déverouillent toutes seules ! J'ai eu ce soucis 2 fois ces 2 dernières années et je condamnais cela, pendant quelques mois, en enlevant le fusible concerné (donc plus de vérouillage centralisé, de télecommande, vitres électriques, éclairages intérieurs,...).



Il y avait un sujet sur le forum et l'explication venait d'infiltration d'eau par le joint de vitre qui était sec et qui pénétrait dans le boitier puis oxydait le circuit électronique de ce boitier. La solution économique/de secours était de sortir (avec galère) et ouvrir ce boitier et refaire éventuellement soudure/piste et l'étanchéité du boitier....sinon changer ce boitier si irrécupérable -> dans mon cas à l'approche de l'été je remettais le fusible et tout remarchait bien jusque l'hiver suivant. :pleure2:





Willou07

[Willou07]

bon alors franck a tout dit ,

--- pour le boitier confort , il faut soulever la moquette



---- le carter d'huile

.../....





Slt scalpa88,



Avec tout ce que tu me donnes comme infos détaillées, j'ai même cru que tu avais eu le temps de le faire sur ma caisse ! :icon_biggrin:



Là j'ai plus de raison d'avoir peur de le faire avec tout çà !

Encore merci pour ces informations ô combien cruciales qu'il me faut étudier maintenant. :love:



Willou07

[Julien2268]

Salut Scalpa,

Pourrait tu me trouver la procédure de dépose / repose du contacteur F125 pour RS6 C5 ? VIN: WUAZZZ4B53N904160

Merci d'avance

[scalpa88]

voila c'est le ficier N°50

http://www.casimages.com/ext/ztf/KiCEuQIWIKyrHMN

[Julien2268]

Impeccable, je te remercie grandement !!!

[JonathanDeBordeaux]

le calorstat se trouve derriere la courroie et il faut tout demonté , il y a pas beaucoup de place , le mieux il faut deplacer la face avant



J'ai réussi à changer le mien sans avoir à enlever la courroie. C'est chiant mais ça passe

[Julien2268]

Salut Pascal,

Peux tu me donner la procédure de distribution pour moteur AKE ?

Merci d'avance

[scalpa88]

voila

http://www.casimages.com/ext/ztf/WIIV1xCcTxPhYdC

http://www.casimages.com/ext/ztf/mvbt4fIn5YBYBuP

[Julien2268]

Super merci Pascal

[Julien2268]

Salut Pascal,

Est ce que des fois que avec elsawin tu saurais me trouver la procédure pour faire une distri sur une Golf V avec un code moteur CBDB ?

Merci d'avance

[scalpa88]

desolé julien , mon elsawin possede que audi jusqu'a 2012

[Julien2268]

Ok merci quand même

[thiery]

bonjour

je recherche le manuel pour déposer la boite de vitesse et couple de serrage, car je dois changer mon embrayage sur mon A6 phase II 1.9 moteur awx 130cv , elle est de 12/2001, boite manuelle 5



faut il le faire sous un pont élévateur, ou au sol avec des chandelles c'est faisable

par avance un grand merci si c'est trouvable

à bientôt thierry



[scalpa88]

voila se que j'ai

http://www.casimages.com/ext/ztf/ZFFwInTpUYVA6eu

[thiery]

bonjour

merci

mon moteur n'est pas dans la liste, mais cela va me donner une idée pour le démontage

bonne journée

[mkl75]

C'est regrettable scalpa, la majorité des docs fournies, ne sont plus accessibles; tout ce travail réduit à néant.

Bonne journée

[scalpa88]

C'est regrettable scalpa, la majorité des docs fournies, ne sont plus accessibles; tout ce travail réduit à néant.

Bonne journée

non il faut que je renouvel tous les mois , je vais voir ca

[Julien2268]

Salut Pascal,

Pourrait tu me procurer la procédure pour changer le calhorstat sur A2 de 2000 moteur AUA ? je cherche également la procédure d'apprentissage pour régler les phares après remplacement ?

Merci d'avance

[scalpa88]

voila



A2 - 2000 - moteur AUA - Système de refroidissement

http://www.casimages.com/ext/ztf/FvY7Rv1C1QN8qyt



A2 - 2000 - moteur AUA - projecteur

http://www.casimages.com/ext/ztf/ePJMPM2kU5eF6AS

[Julien2268]

Salut Pascal, j'arrive pas à télécharger les fichiers

[thiery]

Salut Pascal, j'arrive pas à télécharger les fichiers

bonjour Julien

je viens de faire le test , les documents se télécharge chez moi

bonne journée

[warponey]

Salut à tous et surtout merci à toi scalpa88 pour cette mine d'or que tu proposes.
Je voulais savoir si tu avais des dossiers concernant une audi a6 c5 v8 4.2l quattro de novembre 1999.
Je te poste les infos détaillées de la voiture ce soir ;)

[vladi6]

Salut à tous et surtout merci à toi scalpa88 pour cette mine d'or que tu proposes.

Je voulais savoir si tu avais des dossiers concernant une audi a6 c5 v8 4.2l quattro de novembre 1999.

Je te poste les infos détaillées de la voiture ce soir ;)



Bonsoir à toi warponey,



D'abord :bienvenue: même si toi tu ne t'es pas présenté, et cela aurait dût être le minimum que tu fasses.

Comme sur tout forum, il y a une charte. En as-tu pris connaissance ???

Parce que là, 1 post et déjà une demande d'infos sans avoir fait une présentation, c'est léger. Un conseil si tu veux de l'aide et des infos, fait une prés en bonne et dû forme.

A très vite.

[Jeff30700]

Bonjour à tous ! Je suis nouvellement inscrit sur ce forum et vous pouvez peut-être maider : je possède une Audi a6 2.0L tdi 140 et depuis cet été jai un problème de perte de LDR et je narrive pas à trouver la fuite... jai changé la pompe à eau ainsi que le refroidisseur EGR sans résultats probants... je suis à la recherche dun plan du circuit deau est-ce que quelquun aurait ça sous la main ? Je pense notamment à scalpa88 qui a une super doc ! Je vous remercie davance !

[Julien2268]

Salut Pascal,

Après ma découverte du jour (confirmé par mon voisin mécanicien à la retraite), j'ai mon joint spy de sortie de vilbrequin qui est HS...

Pourrais tu me trouver la procédure pour le changer, voir les pour changer les 2 (avant + arrière)...

Merci d'avance en tout cas...

[Julien2268]

D'ailleurs à ce propos, ne disposant ni de pont ni de fosse je vais être obligé de sortir l'ensemble moteur / boite ?

[scalpa88]

tu a le milesime , code moteur et boite de ton RS6

c'est lequel qui est foutu , coté poulie ou coté boite

[Julien2268]

Salut Pascal,

Ce n'est pas pour mon RS6 mais pour mon A6 2.5 TDI de 04/2000

Code moteur : AKE

Code boite : EKM

C'est le joint coté boite qui a lâché et qui pisse plus qu'il n'en faut...

Merci d'avance

[scalpa88]

voila se que j'ai il y a peut etre des fichiers en double ou que ta pas besion , apres je sais pas le mieux , si il faut deposer que la boite ou alors moteur boite , mais il y a du boulot



1 Moteur V6 TDI -- (AFB, AKE, AKN, AYM, BAU, BCZ, BFC)

http://www.casimages.com/ext/ztf/WIIV1xCcTxPhYdC



AUDI A6 C5 - boîte mécanique à 6 vitesses 01E, transmission intégrale - dépose - repoe - Véhicules avec moteur V6 TDI

http://www.casimages.com/ext/ztf/ZrvADK9wqxqkykm



AUDI A6 - C5 - Commande d'embrayage boite manuel

http://www.casimages.com/ext/ztf/T2SmJcuPVlUDVeJ



Audi A6-C5 -V6 -TDI QUATTRO -2001- Embrayage - remise en état

http://www.casimages.com/ext/ztf/5bPbRSRVbvJ4KaT



Distribution V6 TDI ( AKE AFB AKN AYM

http://www.casimages.com/ext/ztf/mvbt4fIn5YBYBuP



Boîte mécanique à 6 vitesses 01E, transmission intégrale

http://www.casimages.com/ext/ztf/eVDNrfyUPhQhtTu



Audi A6 - TDI 2,5l - Alternateur - dépose et repose

http://www.casimages.com/ext/ztf/8X1nBVONKECDTCX

[mkl75]

un petit merci à scalpa au passage, c'est aussi grace aux docs que tu communiques, que je suis parvenu à changer mes joints culbuteurs seul :)

merci Scalpa et bonne continuation

[Julien2268]

Un grand merci à pascal (notre futur réparateur de BVA) surtout oui, c'est vraiment top de ta part de partager ainsi et de prendre du temps pour nous...

[scalpa88]

merci les gars ! :icon_smile: :kimouss:
