[Tuto] Installation écran 10.25" Android sur Q5/SQ5

[A5 3.0l]

Merci pour tes réponses précieuses tu assures contrairement au vendeur qui dont que pour vendre 1 grand merci à toi

[peleakan]

Il y a 15 heures, A5 3.0l a dit :

Merci pour tes réponses précieuses tu assures contrairement au vendeur qui dont que pour vendre 1 grand merci à toi

Merci !

En fait, j'ai juste un peu galéré avec les 2 systèmes que j'ai installé personnellement et j'ai suivi le forum depuis le début. J'ai donc vu passer les problèmes des uns et des autres. Au final on retombe souvent sur les mêmes soucis



Amuse toi bien à prendre en main ton système à défaut de pouvoir rouler. J'imagine que tu as du temps en ce moment...

Modifié 25 mars 2020 par peleakan

[rico71]

bonjour, j'aimerais savoir si quelqu'un a réussie a mettre a jour android 6 vers une version plus récente ? car moi je peux pas ! merci !

[bandit650s]

Bonjour à tous

Je suis votre topic depuis un petit moment car cette tablette me tente vraiment. D abord merci à tous pour avoir apporté votre petite pierre à cet édifice qu est ce forum.

En cherchant un peu partout j ai trouvé ce modèle sur Aliexpress je vous la fait courte

Androïd 9.0

Processeur octocore

4g/64g

Tuner radio

Envoie depuis l Allemagne pour 15 euros donc pas de frais de douanes

Etc...

Le lien

https://m.fr.aliexpress.com/item/4000103600572.html?trace=wwwdetail2mobilesitedetail&gps-id=storeRecommendH5&scm=1007.18500.139671.0&scm_id=1007.18500.139671.0&scm-url=1007.18500.139671.0&pvid=2f75d6e0-410a-478c-89a0-8e88a42d8cb8&_t=gps-id:storeRecommendH5,scm-url:1007.18500.139671.0,pvid:2f75d6e0-410a-478c-89a0-8e88a42d8cb8&spm=a2g0n.detail-amp.store-card.4000103600572&aff_trace_key=e14f73448ccb42dd969e836aa4057922-1585500667348-01952-UneMJZVf&aff_platform=msite&m_page_id=4306amp-RXWSGw0qFltAlx4uy8yP4Q1585502356874&browser_id=c44ae5f50c0c4d58a94becd1533d7559&is_c=N



Elle semble légèrement différente (fond d écran) si quelques uns auraient un avis je serais preneur.

Merci à vous et rester bien au chaud !

[Dadynio974]

Le 26/01/2020 à 18:53, Roooney a dit :

Bon je réponds moi même au sujet après y avoir passé l'après midi

Il faut connecter l'alimentation au fil bleu ccd 12v et le rca au caméra cvbs. Pas besoin de connecter la masse.



Ça marche nikel, le plus long étant le démontage des garnitures pour passer le fil.



La réf que j'ai monté :

https://m.fr.aliexpress.com/item/32813453051.html?spm=a2g0n.orderlist-amp.item.32813453051&aff_trace_key=24553ac9022d45eeb0235f2d4e5c4649-1580060876610-05685-UneMJZVf&aff_platform=msite&m_page_id=3402amp-X7Fza_ymY9AMchhUcrZ7lg1580060932651&browser_id=96c866223a3545e5bdd57f200d478b49&is_c=N



A bientôt !

Bonjour Roooney,

je compte installer ce weekend une camera de recul comme la tienne.

Peux tu m’expliquer le fonctionnement ?

Quand tu passe la marche arrière ton 10.25 bascule directement ou il y a une manip a faire.

Merci pour tes réponses

[Roooney]

Hello

Oui c'est automatique au passage de la marche arrière.

Faut pas oublier d'activer la caméra aftermarket dans le menu de configuration de la tablette.



A+

[Dadynio974]

Merci a toi Roooney!!!

je vais tester cela ce weekend

[Carail93]

Bonjour j'ai regardé votre tuto je me lance à mon tour mais avec un autre modèle car je voulais rester sur un modèle ressemblant à l'origine.

Normalement je reçois pendant le confinement donc je ferais un retour sur mon installation.

Merci à vous pour le tuto si quelqu'un a installé celui si je suis intéressé merci

Modifié 1 avril 2020 par Carail93

[peleakan]

il y a 26 minutes, Carail93 a dit :

Merci à vous pour le tuto si quelqu'un a installé celui si je suis intéressé merci

Salut,

c'est le premier modèle que j'ai installé dans mon Q5. N’hésite pas à me contacter par MP en cas de souci

[Carail93]

@peleakan merci je t'ai mp

[philouq5]

@peleakan

bonjour

je suis aussi intéressé par cet écran mais je me pose une question de fond sur l utilisation  (valable aussi sans doute sur les écrans 10 pouces): que se passe t il  exactement quand on actionne les touches du mmi sur la console centrale. Retrouve t on toutes les fonctions d origine ainsi que le gps (touche nav)?

j ai compris qu' avec cet ecran android on pouvait mettre waze mais cela me gene d avoir à activer à chaque fois mon portabe.

merci et bonne journée

[Steck31]

Le 29/03/2020 à 10:44, rico71 a dit :

bonjour, j'aimerais savoir si quelqu'un a réussie a mettre a jour android 6 vers une version plus récente ? car moi je peux pas ! merci !

Bonjour rico71,

Non, il faut à priori une évolution du matériel.
Il y a beaucoup d'annonce avec 7/8/9 mais cela peut être simplement du relooking pour vendre.

Pour ceux qui ont une version 7/8/9, vous pouvez installer une app du type Droid Hardware Info pour vérifier la "vraie version Android installée"

Modifié 5 avril 2020 par Steck31

[peleakan]

Le 04/04/2020 à 18:05, philouq5 a dit :

@peleakan

bonjour

je suis aussi intéressé par cet écran mais je me pose une question de fond sur l utilisation  (valable aussi sans doute sur les écrans 10 pouces): que se passe t il  exactement quand on actionne les touches du mmi sur la console centrale. Retrouve t on toutes les fonctions d origine ainsi que le gps (touche nav)?

j ai compris qu' avec cet ecran android on pouvait mettre waze mais cela me gene d avoir à activer à chaque fois mon portabe.

merci et bonne journée

Bonjour,

sur tous ces systèmes, tu peux repasser à tout moment vers l'interface d'origine de la voiture  via un menu de la tablette ou simplement en appuyant sur n'importe quel bouton de la console centrale. Le comportement de la touche NAV peut varier. Quand c'est le menu tablette qui est affiché, il te permet de lancer l'application Android que tu souhaites (Maps, Waze, Igo...), c'est plus ou moins paramétrable selon les tablettes, mais au pire tu passes par le menu application du carrousel de la pseudo interface de type Audi sur la tablette. Lorsque tu es sur l'interface d'origine, NAV te lance le GPS d'origine, comme avant.

Que veux tu dire par : activer à chaque fois mon portable ? Pour activer le partage WiFi ?

[philouq5]

Bonjour

"Que veux tu dire par : activer à chaque fois mon portable ? Pour activer le partage WiFi"

Oui c'est bien cela car les applis comme waze demandent une liaison 4G qui devra être fournie par le  téléphone portable à moins bien sur de mettre une carte sim dans la tablette ( certaines l'autorisent).

Donc si je comprends bien la tablette est complètement en parallèle des commandes de la console.

Si j'appuie sur NAV sur la tablette j'accède aux applis nav ( Waze Maps ..)

Si j'appuie sur Nav de la console j'accède au GPS natif Audi

Je suppose que les autres touches fonctionnent de la même manière ( radio, car, media ....)

Ce que dit JM22 dans la première page de son tuto très bien réalisé serait alors  inexact?:

(Attention cependant,  les restrictions suivantes doivent être prises en compte :

-       Le GPS du MMI Navigation ne peut plus être utilisé )



Merci bien pour tes précisions. Aurais tu une marque de tablette à me conseiller ?



bon Aprés midi

[Dadynio974]

Le 26/01/2020 à 18:53, Roooney a dit :

Bon je réponds moi même au sujet après y avoir passé l'après midi

Il faut connecter l'alimentation au fil bleu ccd 12v et le rca au caméra cvbs. Pas besoin de connecter la masse.



Ça marche nikel, le plus long étant le démontage des garnitures pour passer le fil.



La réf que j'ai monté :

https://m.fr.aliexpress.com/item/32813453051.html?spm=a2g0n.orderlist-amp.item.32813453051&aff_trace_key=24553ac9022d45eeb0235f2d4e5c4649-1580060876610-05685-UneMJZVf&aff_platform=msite&m_page_id=3402amp-X7Fza_ymY9AMchhUcrZ7lg1580060932651&browser_id=96c866223a3545e5bdd57f200d478b49&is_c=N



A bientôt !

Bonjour Roooney,

J’ai essayé d’installer une camera de recul ce week-end mais je n’arrive pas a la faire fonctionner.

Je fait appel a ton aide.

Cablage et paramètres dans la tablette.

Pour info j’ai essayé le câble marron Reverse et le bleu.

J’ai deux fils qui arrivent  côté camera Un RCA Jaune et une paire Rouge/noir

Merci







[peleakan]

Je suppose que les autres touches fonctionnent de la même manière ( radio, car, media ....)
Ce que dit JM22 dans la première page de son tuto très bien réalisé serait alors  inexact?:
(Attention cependant,  les restrictions suivantes doivent être prises en compte :
-       Le GPS du MMI Navigation ne peut plus être utilisé )

Merci bien pour tes précisions. Aurais tu une marque de tablette à me conseiller ?

bon Aprés midi
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Le comportement du bouton NAV peut varier selon les tablettes, mais ce n'est pas vraiment gênant.
Tous les autres boutons ramènent vers l'affichage du MMI
La remarque de JM22 est effectivement fausse, il s'était corrigé quelques pages plus tard.

Il n'y a pas vraiment de marque. C'est juste une jungle ce que l'on peut trouver sur Ali et la grosse difficulté et de savoir ce que l'on achète. En général, les infos que tu trouves sur les photos, le texte de l'annonce et le descriptif technique ne sont pas cohérents. Le nombre de cœurs, leur fréquence, la mémoire, la version Androïd réelle (celle annoncée est par contre quasiment toujours bidon... ), c'est la loterie...
En demandant confirmation au vendeur avant la commande tu vas limiter les risques mais même moi qui connaissait déjà le produit et qui voulait quelque chose de particulier, je me suis fait refiler autre chose...

A minima, il faut prendre un octa core en A53  (PX5), ce n'est pas le nombre de cœurs qui est important, mais du A53 garanti une réponse correcte.
Idéalement, un PX6 (2 cœurs A72 et 4 cœurs A53)
Tu peux regarder ceci pour comprendre l différence

Android Radio PX5 (RK3368) vs PX6 (RK3399) Benchmark Leistungsvergleich (DEU/ENG)



Modifié 8 avril 2020 par peleakan

[Roooney]

Il y a 22 heures, Dadynio974 a dit :

Bonjour Roooney,

J’ai essayé d’installer une camera de recul ce week-end mais je n’arrive pas a la faire fonctionner.

Je fait appel a ton aide.

Cablage et paramètres dans la tablette.

Pour info j’ai essayé le câble marron Reverse et le bleu.

J’ai deux fils qui arrivent  côté camera Un RCA Jaune et une paire Rouge/noir

Merci









Je pense qu'il faut que tu connectes ton fil rouge à une alim permanente de la tablette (pour moi il était bleu avec une étiquette ccd 12V). Et le RCA avec la sortie CAM de ta tablette (j'en avais 2 sur ma tablette : 1 pour le DVD et l'autre pour la CAM).

Pour le paramétrage c'est dans le menu de la tablette quand tu cliques sur ta voiture dans l'accueil il faut indiquer que c'est une CAM aftermarket (et pas d'origine), https://forums.audipassion.com/topic/208748-tuto-installation-écran-1025-android-sur-q5sq5/?do=findComment&comment=4407681

[Dadynio974]

Merci Roooney,

Concernant l’alimentation de la cam tu t’es branché sur ton feu arrière ?

Alim 12V et Masse

[Roooney]

nan je me connecte à l'alim de la tablette, c'est plus simple si t'as le cable B dans ton schéma, il y a le fil rouge dans la gaine du RCA.

[Dadynio974]

Oui j’ai raccordé le fil B rouge au fil bleu de la tablette et RCA jaune à CAM.

C’est coté caméra que je me pose des questions, jai 2 fils rouge et noir

Au niveau paramètres c’est ok.

[playaz]

le rouge et noir dans le prolongement de la cam c es l alim(tu peux te repiquer sur un apres contact type allume cigare du coffre) ,le petit fil qui es avec le rca rouge souvent es a brancher sur le +12v du feu de recul c es lui qui donne l info que tu passe la marche arriere,pour ce dernier je ne sais pas s il faut le brancher pour les tablettes mais pour les boitiers carplay oui

[simomax1512]

Lors de votre première visite en tant que Membre connecté dans ces lieux, et afin de pouvoir participer aux discussions sur tout l'espace public du Forum, il vous sera obligatoire de vous présenter dans la section "Présentation - Votre garage".





Édit modération de SamZ-69 : en attente de ta présentation.



[jmj]

Le 08/04/2020 à 17:00, peleakan a dit :

Je suppose que les autres touches fonctionnent de la même manière ( radio, car, media ....)
Ce que dit JM22 dans la première page de son tuto très bien réalisé serait alors  inexact?:
(Attention cependant,  les restrictions suivantes doivent être prises en compte :
-       Le GPS du MMI Navigation ne peut plus être utilisé )

Merci bien pour tes précisions. Aurais tu une marque de tablette à me conseiller ?

bon Aprés midi
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Le comportement du bouton NAV peut varier selon les tablettes, mais ce n'est pas vraiment gênant.
Tous les autres boutons ramènent vers l'affichage du MMI
La remarque de JM22 est effectivement fausse, il s'était corrigé quelques pages plus tard.

Il n'y a pas vraiment de marque. C'est juste une jungle ce que l'on peut trouver sur Ali et la grosse difficulté et de savoir ce que l'on achète. En général, les infos que tu trouves sur les photos, le texte de l'annonce et le descriptif technique ne sont pas cohérents. Le nombre de cœurs, leur fréquence, la mémoire, la version Androïd réelle (celle annoncée est par contre quasiment toujours bidon... ), c'est la loterie...
En demandant confirmation au vendeur avant la commande tu vas limiter les risques mais même moi qui connaissait déjà le produit et qui voulait quelque chose de particulier, je me suis fait refiler autre chose...

A minima, il faut prendre un octa core en A53  (PX5), ce n'est pas le nombre de cœurs qui est important, mais du A53 garanti une réponse correcte.
Idéalement, un PX6 (2 cœurs A72 et 4 cœurs A53)
Tu peux regarder ceci pour comprendre l différence

Android Radio PX5 (RK3368) vs PX6 (RK3399) Benchmark Leistungsvergleich (DEU/ENG)



Quelqu'un a le titre de cette musique??

[drivemycar]

Leaders de Katie Will.

Merci shazam

[jmj]

Merci,

[hkcommando]

Bonjour à tous !

J'ai lu ce topic et tiens d'abords a remercie tous ceux qui ont emmené leur contribution pour répondre aux questions différentes et variés.  Cela ma appris énormément en temp que nouveau acquéreur de Audi Q5.

Je voudrais me lancé pour acheter l écran et je penche plus vers le 10 pouces avec camera de recule.



Le ‎30‎/‎03‎/‎2020 à 12:26, bandit650s a dit :

Bonjour à tous

Je suis votre topic depuis un petit moment car cette tablette me tente vraiment. D abord merci à tous pour avoir apporté votre petite pierre à cet édifice qu est ce forum.

En cherchant un peu partout j ai trouvé ce modèle sur Aliexpress je vous la fait courte

Androïd 9.0

Processeur octocore

4g/64g

Tuner radio

Envoie depuis l Allemagne pour 15 euros donc pas de frais de douanes

Etc...

Le lien

https://m.fr.aliexpress.com/item/4000103600572.html?trace=wwwdetail2mobilesitedetail&gps-id=storeRecommendH5&scm=1007.18500.139671.0&scm_id=1007.18500.139671.0&scm-url=1007.18500.139671.0&pvid=2f75d6e0-410a-478c-89a0-8e88a42d8cb8&_t=gps-id:storeRecommendH5,scm-url:1007.18500.139671.0,pvid:2f75d6e0-410a-478c-89a0-8e88a42d8cb8&spm=a2g0n.detail-amp.store-card.4000103600572&aff_trace_key=e14f73448ccb42dd969e836aa4057922-1585500667348-01952-UneMJZVf&aff_platform=msite&m_page_id=4306amp-RXWSGw0qFltAlx4uy8yP4Q1585502356874&browser_id=c44ae5f50c0c4d58a94becd1533d7559&is_c=N



Elle semble légèrement différente (fond d écran) si quelques uns auraient un avis je serais preneur.

Merci à vous et rester bien au chaud !



-Ma 1er question concerne le lien de bandits650s car je voudrais bien l'acheter  : est ce qu'il faut acheter le câble AMI Jack ; câble Splitter Fakra/SMA et la rallonge SMA pour que l'écran marche ?

-Peut on  modulé cette tablette  pour avoir différente disposition sur l'écran principal?

- Se serais sympas d'avoir en première page les différents liens pour les accessoires.

Merci d'avance.



[Dadynio974]

Le 09/04/2020 à 17:29, playaz a dit :

le rouge et noir dans le prolongement de la cam c es l alim(tu peux te repiquer sur un apres contact type allume cigare du coffre) ,le petit fil qui es avec le rca rouge souvent es a brancher sur le +12v du feu de recul c es lui qui donne l info que tu passe la marche arriere,pour ce dernier je ne sais pas s il faut le brancher pour les tablettes mais pour les boitiers carplay oui

Bonjour Playaz,

Joyeuse Pâques a toi.

Je galère,je n’arrive pas faire fonctionner cette caméra.

J’ai branché le fil rouge accompagné du RCA sur l’alim de la tablette rien ne fonctionne.J’ai pourtant paramétré le 10.25 comme il le fallait.J’ai ensuite essayé d’alimenter par le feu de recul aucune réaction de la tablette.

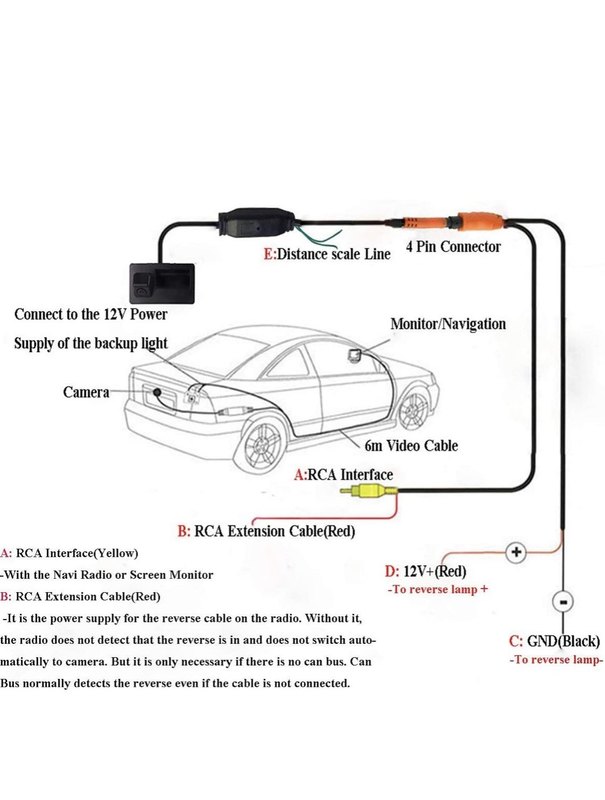

D’apres le schéma sa m’a l’air  d’être  pas trop compliqué .

Merci pour l’aide



[playaz]

en gros:

tu repere ton feu de recul,tu te ponte dessus coupe pas le fil si c es du multiplexe t es dans la merde juste tu dénude ou tu met une cosse sur le + et le - de ton feu de recul

le fil rouge qui va avec le rca tu le branche sur le +12 v egalement sur ton feu de recul

le rca a la tablette et le fil rouge du rca au +12v de la tablette,apres regarde au cul de la tablette si t as pas un rear ou un truc du genre(desole je n ai pas la tablette)si t as un rear et que en ayant brancher sur le +12v de la tablette rien de fait rajoute le rear avec

[Roooney]

Le 09/04/2020 à 17:23, Dadynio974 a dit :

Oui j’ai raccordé le fil B rouge au fil bleu de la tablette et RCA jaune à CAM.

C’est coté caméra que je me pose des questions, jai 2 fils rouge et noir

Au niveau paramètres c’est ok.



J'ai du mal à comprendre : coté caméra tu dois brancher le fil rouge de la CAM sur le fil rouge qui est dans la gaine du RCA (qui vient de la tablette). Pas besoin de brancher le noir.

Coté tablette vérifie bien que ton fil bleu sors du 12V quand tu passes la marche arrière.

[Dadynio974]

Bonjour Roooney,

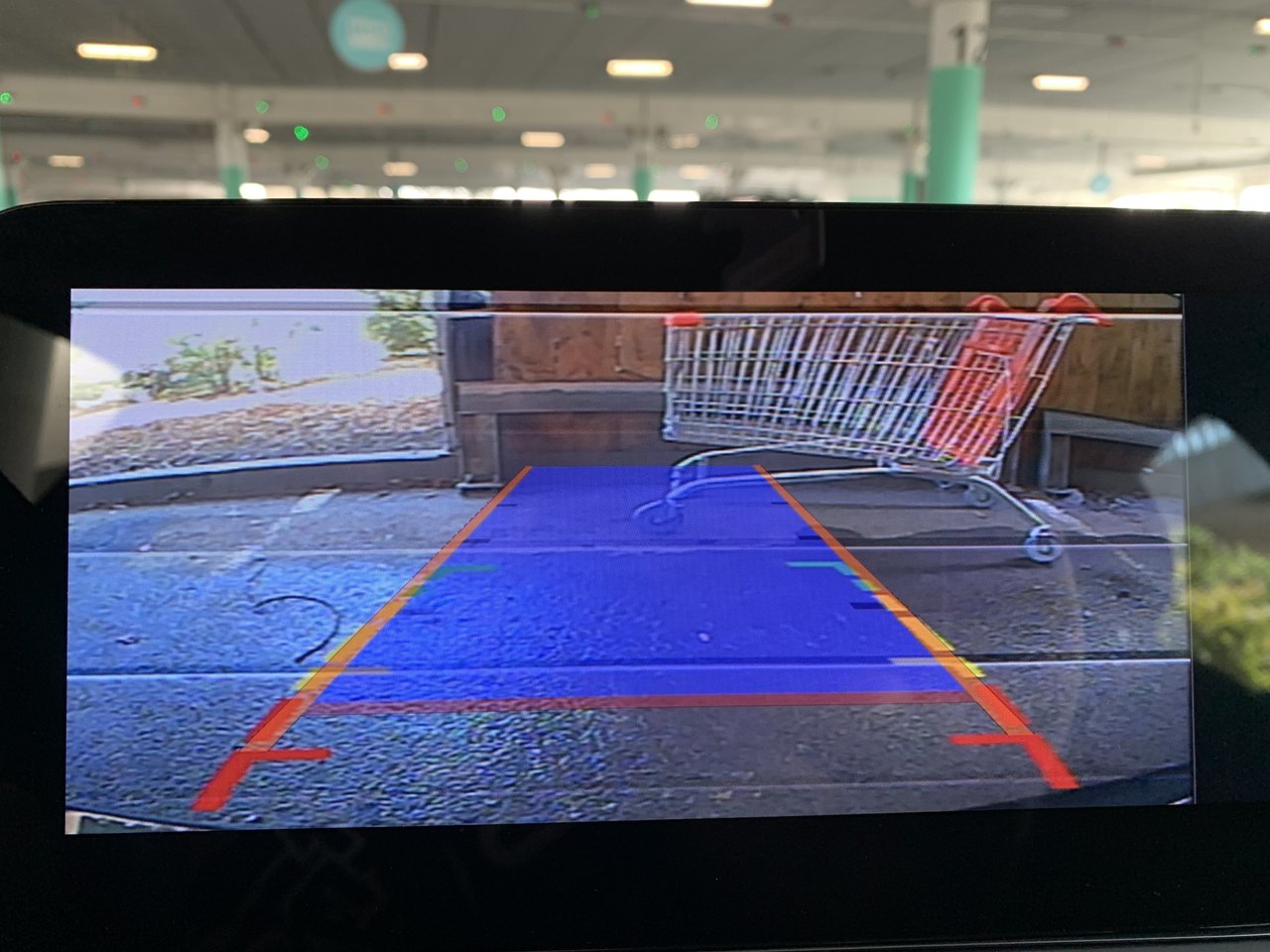

J’ai enfin réussi  a avoir une image.

En le câblant  sur le marron(reverse) et le rouge du RCA et en me branchant en volant sur le +12V de feu de recul .Sa fonctionne mais au boit de 5min moteur tournant des lignes verticales apparaissent.





[playaz]

il faut que tu rajoute un anti parasite

[turbosound64]

maxxcount Filtre de signal pour caméras de recul rétrofit sur feux de recul chronométrés / Canbus https://www.amazon.fr/dp/B00BN5ZD94/ref=cm_sw_r_cp_api_i_qHTLEbTBF32Y9

Moi j’ai mis celui-là.


Envoyé de mon iPhone en utilisant Tapatalk

[Carail93]

Voilà installation finie en 1h montre en mains c'est super facile je tripoterais demain un peux l'écran la il est tard mais déjà j'en suis super content.

Elle s'allume super rapidement

[fzztichta]

ça donne envie de changer tout ça ...

Bravo pour ton achat

[Carail93]

Je fais encore un retour mon vendeur ne m'a pas menti je suis bien sur Android 10 pas besoin de passer par l'ami pour le son tout se fais directement via le mmi

[drivemycar]

Tu as pris en option  le cable airbag ou pas?

[S4strator]

Merci pour la video.

Tu l'as pris chez quel vendeur? un lien?

[peleakan]

Je fais encore un retour mon vendeur ne m'a pas menti je suis bien sur Android 10 pas besoin de passer par l'ami pour le son tout se fais directement via le mmi

C'est du 8.1 pas du 10. Il ne faut pas croire ce qui est affiché dans la configuration Android.
Ce qui compte c'est la version de SDK. Tu es en 27, ça correspond à Android Oreo, 8.1

[buseman]

Il y a 20 heures, Carail93 a dit :

Voilà installation finie en 1h montre en mains c'est super facile je tripoterais demain un peux l'écran la il est tard mais déjà j'en suis super content.

Elle s'allume super rapidement





Joli travail.. J'ai reçu le mien aujourd'hui. J'espère m'en sortir aussi bien que toi

[Carail93]

J'ai une question j'ai tout sa dans le menu caché es que je devrais modifier quelque chose ?
