[Tuto] Installation écran 10.25" Android sur Q5/SQ5

[peleakan]

Mille merci,
Je suis bon pour tout re démonter et je vais faire la bag en premier et tirer le mmi pour retrouver mon connecteur.
Faire et défaire c'est toujours du travail et c'est comme ça qu'on apprend !!!
Je profite pour remercier tous les contributeur à la réalisation de ce tuto.

Voilà l'emplacement, si on parle bien du même câble...

[peleakan]

Voici les connecteurs M et F de la tablette et le connecteur du boîtier de clim (en haut). C'est bien ce que tu trouvé derrière le bloc de commande clim ?

[Jeanfi13]

il y a une heure, peleakan a dit :

Il y a 2 heures, Jeanfi13 a dit :



Ce repiquage est pour le CAN BUS de la voiture. Parfois c'est sur le boitier de commande de clim, mais dans ton cas (j'ai eu ça aussi avec une bonne frayeur) il faut se repiquer sur un connecteur rouge qui est présent derrière le boîtier MMI, on le voit en déposant la boîte à gants, sur la gauche du vide laissé lors du démontage

Bon ben doute levé et solution au top.

Il semble que j'ai trouvé le bon connecteur



Encore merci, au top 🔝

[Jeanfi13]

Oulaaaaaaaaaaaaaaaaaaaaaaaaaa

Vous êtes trop puissants, j'ai même pas le temps de poster ma trouvaille que j'ai plusieurs confirmations.

J'ai plus vingt ans mais je vais encore devoir attendre deux jours pour tout installer (quand je pense que ce matin tout était déposé !!! snif).

Vous allez me dire ça fait déjà presque 1 mois que j'attendais mon colis je ne suis plus à deux jours.

Encore merci à #Philippe, #peleakan et les autres

[Jeanfi13]

il y a 26 minutes, peleakan a dit :

Voici les connecteurs M et F de la tablette et le connecteur du boîtier de clim (en haut). C'est bien ce que tu trouvé derrière le bloc de commande clim ?

Oui c'était bien ça et triste découverte mes connecteurs du poste reçu n'est pas identique ............. Mais après MERCI A VOUS !!

Modifié 6 décembre 2019 par Jeanfi13

[peleakan]

Oulaaaaaaaaaaaaaaaaaaaaaaaaaa
Vous êtes trop puissants, j'ai même pas le temps de poster ma trouvaille que j'ai plusieurs confirmations.
J'ai plus vingt ans mais je vais encore devoir attendre deux jours pour tout installer (quand je pense que ce matin tout était déposé !!! snif).
Vous allez me dire ça fait déjà presque 1 mois que j'attendais mon colis je ne suis plus à deux jours.
Encore merci à #Philippe, #peleakan et les autres

Ça tombe bien, ils annoncent un temps de chien pour ce week-end ! Amuse toi bien

[maverik54]

Bonsoir à tous.sur ma tablette je n est aucun son qui sort.quand je repasse sur le MMI en cochant média cela me fait un écran tout noir.j ai tout installé sur la tablette mais vraiment aucun son ne sort.quand je passe sur la radio du MMI le son fonctionne. Merci à vous

[peleakan]

Comment est connectée le son de votre tablette ? Sur L'AMI dans la boîte à gants ?

[maverik54]

La fiche ressemble à quoi stp ?elle et pas branché dans la boîte à gants je pense

[peleakan]

Regarde sur internet, tu verras à quoi cela ressemble

[peleakan]

Il faut que ta tablette soit branchée quelque part sur une entrée son du MMI : AUX dans l'accoudoir ou AMI dans la BaG

[maverik54]

D accord merci je vais voir ça

[Jeanfi13]

Bonjour à vous,

J'ai tout installé hier tout fonctionnait bien.

Le temps de paramétrer et télécharger qques applications (waze, spoty et un launcher), j'ai eu aujourd'hui en milieu de journée lors d'une nouvelle utilisation du véhicule l'écran qui s'est bloqué sur le logo des 4 anneaux après la séquence boot.

Je n'arrive pas à récuperer la main sur la tablette, néanmoins lorsque je sélectionne la radio du MMI, j'ai bien l'écran scindé en deux et toutes les fonction et affichages du MMI sont corrects.

Vous avez déjà rencontré cela ? vous avez une idée ? (ça fait trois fois que j'essaye et sans succès).

Grrrrrrr

ps: je suis en mode tablette mais 8"8 ce qui à mon sens n'a aucunes incidences.

Modifié 9 décembre 2019 par Jeanfi13

[peleakan]

C'est le module Android de la tablette qui est resté bloqué au boot. Ce que tu vois lorsque tu repasses sur le MMI est le firmware de la tablette qui incruste l'image d'origine de la voiture avec une partie droite comprenant quelques infos récupérées sur le bus de la voiture (feux ON/OFF, ceinture...)
Essaie de laisser le système au repos pendant 10 à 15 minutes pour être sûr qu'il refasse un boot complet. Sinon, tu dois avoir 2 petit trous sur le cadre de la tablette, au niveau du bouton warning. L'un des deux est le reset, l'autre le micro. Avec un trombone tu dois pouvoir forcer le redémarrage.

[Jeanfi13]

Merci,

J'ai laissé plus de 15 minutes au repos et rien, donc je vais effectuer un reset sans abimer le micro car je ne sais pas si c'est celui du haut ou du bas le micro.

Une bonne loupe avec lumière pour voir çà ou sentir doucement l'appui sur un poussoir.

Hi hi

Je sais que je n'ai pas la même ROM que vous car ma configuration était déjà faite et je n'ai pas besoin de paramètre l'entrée AUX du MMI, il récupère directement la ligne pour avoir le son dans la voiture.

C'est bien.

Le JAK sur mon connecteur de la tablette sert d'entrée AUX pour la tablette.



ps: pour répondre à une question que j'ai lu sur le sujet, les prises USB sont identiques, une USB1 et l'autre USB2, utilisables de la même façon.



Dès que mon poste sera débloqué, j'essaye un doogle sim usb avec carte DATA pour connexion sans passer par mon point accès wifi et vous dis si ça fonctionne et comment.

[Chris_62]

Bonjour à tous



J ai reçu mon colis aujourd'hui commandé le 2/12 sur aliexpress seulement en 10j trop fort

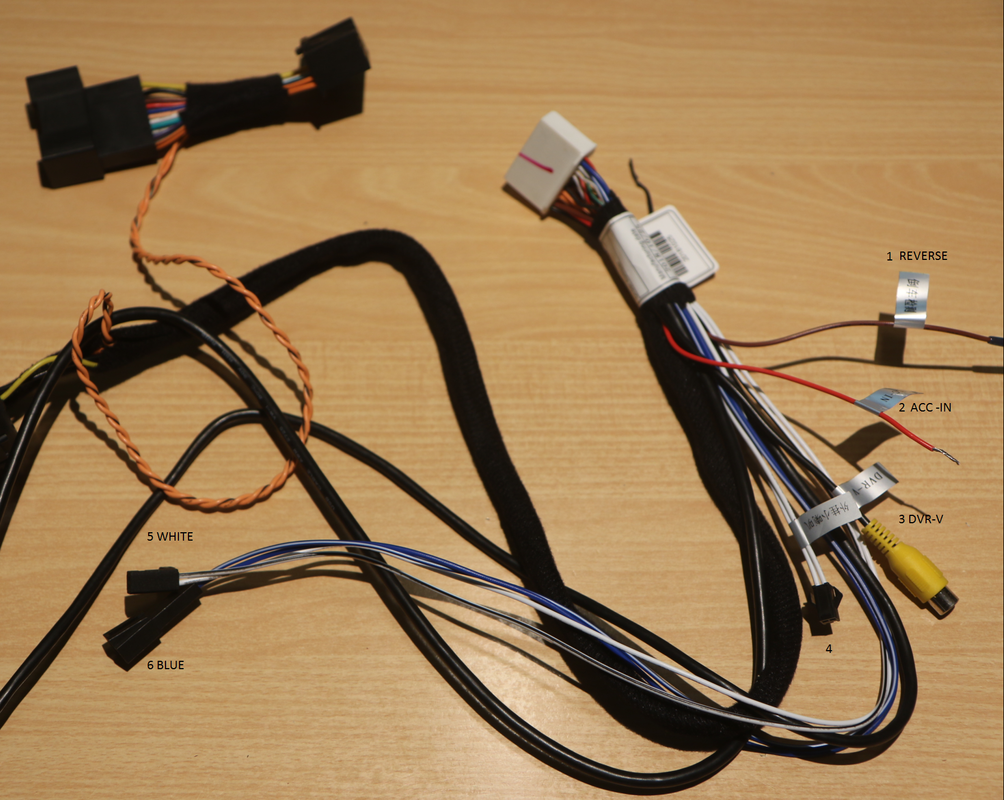

En regardant la connectique qui m'est fourni je remarque 3 câbles  laissés libres dont je ne sais que faire,  et bien sur aucun schéma

GQ - IR (blanc)

ACC-IN (rouge)

ACC-OUT (rose)



J'ai la version sans MMi et je n'ai pas de câble visiblement à brancher derrière ma grille de ventilation. Il y a peut être une relation?



J'imagine que ACC veut dire Air Conditioning Control (peut être pour récupérer la température sur l'écran?)

Auriez vous une idée ou un schéma?

Merci d'avance pour votre aide

Modifié 12 décembre 2019 par Chris_62

[jm22]

Il y a 2 heures, Chris_62 a dit :

Bonjour à tous



J ai reçu mon colis aujourd'hui commandé le 2/12 sur aliexpress seulement en 10j trop fort



En regardant la connectique qui m'est fourni je remarque 3 câbles  laissés libres dont je ne sais que faire,  et bien sur aucun schéma

GQ - IR (blanc)

ACC-IN (rouge)

ACC-OUT (rose)



J'ai la version sans MMi et je n'ai pas de câble visiblement à brancher derrière ma grille de ventilation. Il y a peut être une relation?



J'imagine que ACC veut dire Air Conditioning Control (peut être pour récupérer la température sur l'écran?)

Auriez vous une idée ou un schéma?

Merci d'avance pour votre aide

Bonjour,



J'ai également sur mes câbles des fils 'nus' que je n'ai pas utilisé (non branchés) : ACC IN, REVERSE et DVR-V:



Je n'avais pas non plus l'AMI



JM

[Chris_62]

Bonjour JM22,

Merci pour ton retour



Je suis un peu perplexe avec le câble de la prise Jack . Celui ci n'est à brancher que si l'on a l'AMI;  dans notre cas (sans AMI) on a juste à sélectionner AUX dans le menu ?

[peleakan]

AMI ou pas, il faut connecter le son qui sort de la tablette à l'entrée AUX de la voiture. C'est soit l'AMI avec le bon câble, soit directement l'entrée AUX dans l'accoudoir si tu l'as

[maverik54]

Bonjour à tous.j ai brancher ma tablette avec la prise jack dans la BAG .J ai du son pour molotov. Netflix. Mais impossible d avoir du son pour Waze ou Google Maps

[peleakan]

Le 12/12/2019 à 13:07, Chris_62 a dit :

J'imagine que ACC veut dire Air Conditioning Control (peut être pour récupérer la température sur l'écran?)

Auriez vous une idée ou un schéma?

Merci d'avance pour votre aide

je pense plutôt que c'est pour Accessory: le 12V non permanent qui est alimenté avec le contact. Tu as un fil IN pour récupérer le signal et un OUT pour le chaîner éventuellement vers un autre appareil (dans le temps, on commandait l'antenne motorisée télescopique qui sortait et rentrait en fonction du contact moteur... la classe ! Pas comme ces antennes requins que l'on voit partout...)

[Jeanfi13]

Il y a 9 heures, maverik54 a dit :

Bonjour à tous.j ai brancher ma tablette avec la prise jack dans la BAG .J ai du son pour molotov. Netflix. Mais impossible d avoir du son pour Waze ou Google Maps

Slt,

Dans waze configure le son qui est diffusé sur le combiné et normalement ça devrait le faire.

[maverik54]

Salut.c est à dire?le son qui est diffusé sur le combiné ?Je comprend pas trop

[tmt]

salut Christophe

philippe avais raison , le fil rouge indiquant ACC ==> c'est un fil + 12V accessoire , c'est un + APC si tu veux  ,

c'est fil est destiné pour brancher la caméra de recul par exemple ( si tu veux rajouter sur ta Q5 )

[Chris_62]

Bonjour

Merci à tous, ça avance doucement mais surement la camera de recul est déjà installé

J"en ai  profité également pour monter des petites enceintes sous le pare brise comme l"a fait Avgan



Je vais pas avoir beaucoup de temps libre ce week end mais ça devrait aller plus vite maintenant.

A bientôt

[peleakan]

Il y a 10 heures, maverik54 a dit :

Salut.c est à dire?le son qui est diffusé sur le combiné ?Je comprend pas trop

Tu vas dans le menu paramètres de Waze



Puis dans la section Voix et sons:



Et tu vérifies si la case Diffuser le son sur le haut parleur est cochée. Tu la coches si tu as un petit HP branché directement sur la tablette (comme les 2 HPs qu'AVGAN a collé sous la grille centrale) et que tu veux entendre les instructions quelle que soit la source utilisée sur le MMI (radio, SD, AUX...), sinon tu décoches et le son va être envoyé au système audio de la voiture comme pour ton Netflix. Par contre pour Maps je ne vois pas car ce choix n'existe pas.

Modifié 14 décembre 2019 par peleakan

[maverik54]

Très bien merci bcp.je vais regarder ça cette après midi

[Chris_62]

Bonjour



J' ai finalement réussi à finir mon installation aujourd'hui

Tous fonctionnent parfaitement la camera de recul non OEM affiche même les lignes en fonction de la position du volant!

Je n'ai finalement pas branché la prise jack sur la prise AUX et le son fonction sans aucun probleme quand je sélectionne la source AUX dans le menu du MMI et lorsque je suis sur la radio les messages de guidage de google map sont tout de même diffusés sur l'HP gauche de la voiture. ce qui fait que les enceintes que j'ai rajouté sous le pare brise s'avère inutile



J'ai plus qu'à découvrir les fonctionnalités du GPS

[AL49]

@jm22 : Je viens vers toi car j' ai un pote qui a monté une Tablette sur son A5 SB de 2012 avec un MMI 2G avec une prise AUX dans l' accoudoir.

Le soucis, c' est que l' on arrive pas à sélectionner l' AUX dans la Tablette si bien que le son sortant de celle-ci (carte SD par ex) passe 5 secondes puis c' est le son du MMI (CD par ex) qui switche.

On ne comprend pas car tout le reste fonctionne nickel.

Soit c' est le paramétrage du menu caché (on a tout essayé comme paramétrage), soit c' est le cable AUX qui est en cause.

A ton avis.....



PS ; Le faisceau pour A5 ressemble beaucoup à celui du Q5

[jm22]

Bonsoir,



Je ne crois pas à un pb de cable Aux , car le son ne passerait pas du tout ou par intermitence, mais pas comme tu le décris.

Et quand tu sélectionnes 'Media' sur la console de la voiture, est ce que Aux s'affiche entre les compteurs?

Pour info Jopoinpoin avait aussi un pb de son, avant de finalement découvrir un pb de fiche tordue dans un des connecteurs, il est peut être utile de (re)-vérifier les connecteurs.

Amicalement



JM

[AL49]

Merci JM, on va vérifier le branchement car "Aux" s' affiche quelques secondes avant de passer sur "CD".

[peleakan]

Cela resemble a une mauvaise configuration du numéro de la ligne AUX dans la tablette. De mémoire, le CD, c'est le premier choix dans la liste des sources. Comme si la tablette commandait le 1

[AL49]

On a mis la ligne 4 car la ligne AUX arrive en quatrième position dans le menu Source dans le MMI.



1 = SD

2 = DVD

3 = CD

4 = AUX

[peleakan]

Strange... Et si tu forces AUX par le menu MEDIA du MMI, il reste sur le son de la tablette ou il rebascule sur CD ?

[AL49]

Pendant 5 secondes puis la Tablette rebascule sur le CD même en sélectionnant plusieurs réglages différents dans le menu caché de la Tablette.

[AL49]

Bon problème réglé, c' était bien un problème de paramétrage du menu caché de la Tablette.

Fallait configurer l' AUX en position 2 donc tout faux depuis le début.

Merci à vous.



[Nicolas-70]

Bonjour à tous,

Concernant mes petits soucis lors de l'installation de l'écran , j'ai enfin pris le temps de redémonter pour essayer d'y remédier.

Pour l'éclairage de l'aérateur central , j'ai vérifié la continuité des fils débrancher puis rebrancher les connecteurs mais rien a faire ça ne veut pas fonctionner , j'ai donc rebranché comme avant et l'éclairage refonctionne.

Le petit haut-parleur qui n'a fonctionné que très peu de temps (jusqu'à ce que je mette les phares et un gros bruit de parasite) avait grillé , je l'ai donc remplacé par un hp d'enceinte bluetooth (c'était un 4 ohms 3 watts) et maintenant j'ai les instructions de Waze avec n'importe quelle source (DVD , CD ou radio) et plus de problème quand je mets les phares. Allez savoir pourquoi !!!!

J'ai toujours la température qui reste à 0,0°C , pas trop gênant mais y a t-il un moyen pour la retirer ?

Une dernière chose , y en a t-il parmi vous qui ont mis une protection d'écran ? Si oui laquelle ?

Merci d'avance

Cordialement

[jm22]

Bonsoir,



Intéressant, tu as trouvé un HP qui passe sous la grille centrale?

Pour la protection d'écran, j'ai installé celle là:

https://www.amazon.fr/Protecteur-navigation-protection-transparent-RUIYA/dp/B077Q73PV5



Cdlt



JM



[Nicolas-70]

Bonjour,

L'enceinte bluetooth que j'ai mis fait 70mm de diamètre et 45mm de hauteur , le haut-parleur en lui même est plus petit (env 50mm).

J'ai ouvert le boitier , viré l'électronique et soudé le cordon sur le hp puis remonté dans ce même boitier (j'aurais pu utiliser le boitier d'origine mais le nouveau hp est bien plus haut donc c'était pas le top).

Le tout rentre dans l'emplacement mais en forçant , il faudrait plutôt un diamètre 65mm maxi. Je précise que j'ai une A5 (la grille du Q5 est-elle la même?)

J'ai pris la première enceinte que j'ai trouvé pour faire un essai mais je pense qu'en cherchant on peut en trouver de très bonne qualité , le son est quand même très correct au vu du prix (5€).

Concernant la protection , est-elle bien ajustée aux dimensions de l'écran? J'ai un copain qui en a mis une sur une Mercedes avec écran 10,25" , je l'avais testé mais elle était un peu trop grande (env 5mm)

Cordialement

[Teddy.78]

Salut, super tuto (dommage je viens de le voir après avoir galéré hier à installer tout seul )



Moi j'ai encore quelques petit soucis peut être que quelqu'un ici a une idée



1- J'ai pas de son du tout venant de la tablette (assez embêtant) en regardant ce tuto je pense avoir fais les bon branchement (AMI jack branché, changer dans le menu caché pour mettre l'entré qui va bien) mais en faite dans les sources de l'interface MMI j'ai l'AMI jack marqué comme "non compatible" vous pensez que c'est l'AMI jack qu'ils m'ont envoyé qui n'est pas compatible ou alors un branchement que j'ai mal fais ?  (sachant que si je branches mon ancien module AMI bluetooth celui ci marche toujours)



2- J'ai un défaut airbag passager en permanence, j'ai essayé de le supprimer avec vcds mais il reviens, j'ai vu dans le tuto rsnav qu'il fallait couper un câble, vous avez pas eu besoin de faire ça vous ?



3- Sur le dashboard j'ai toujours "SeatBelt Not fasten" même quand la ceinture est bien attaché (pas très important mais bon je demande quand même  )



Audi S5 B8 2010

Ecran android 8.1 10,25" acheté chez tradetec



Si vous avez des idées
