[Tuto] Montage oil catch can sur 1.8t


Messages recommandés

Bonjour à tous et à toutes !!!



Je me dégage de toutes responsabilité si d’éventuelles dégradations surviennent lors de cette opération. Cette opération doit être confiée a un professionnel si vous n'êtes pas confiant en vous.



Je vais vous expliquer comment j'ai procédé pour installer un oil catch can (récupérateur d'huile) sur ma TT 1.8t 225 cv. Libre à vous de faire exactement comme je l'ai fait ou de procéder autrement.



(Pensez à vérifier le niveau d'huile dans le oil catch can et le vide si besoin)



Pièce que j'ai utilisé :



- 1 oil catch can (lien)


- 8 colliers 25-35 (lien)


- 1 durite silicone 1 mètre 19 mm (lien)


- 2 jonction 19 mm (disponible dans les magasin de bricolage)


- 1 durite circuit dégazage cache culbuteur (lien)



1ère étape :



Démonter la barre anti-rapprochement (vis rep 1) ainsi que la boite à air.






2éme étape :

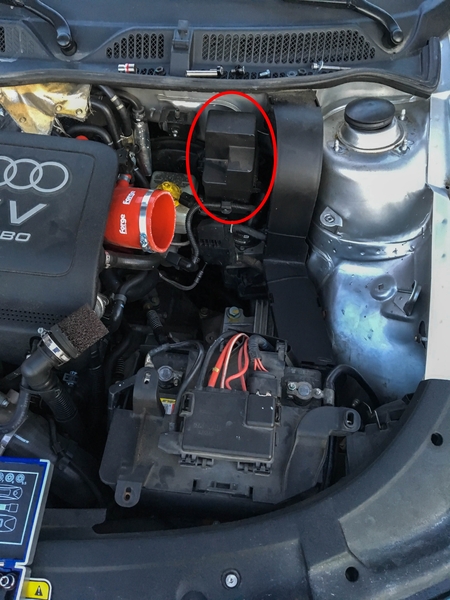

Enlever le cache de la boite à relais (entouré en rouge).






3éme étape :

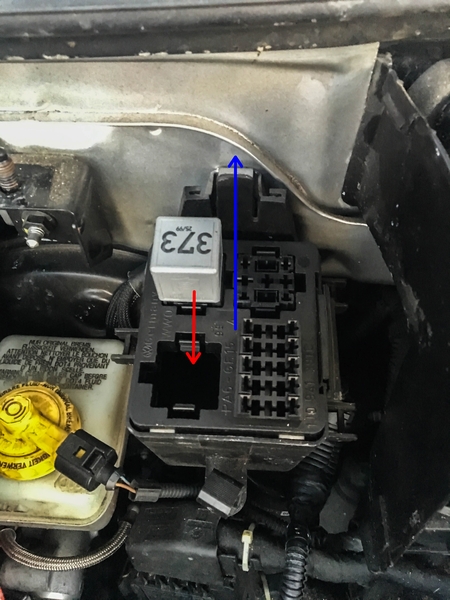

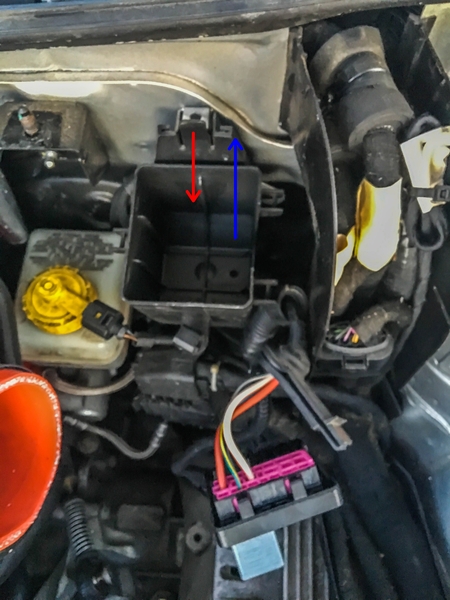

Passer un doigt dans le trou (flèche rouge) puis tirer vers le haut (flèche bleu).






4éme étape :



Tirer sur le loquet (flèche rouge) puis tirer vers le haut (flèche bleu) afin d'enlever complètement la boite à relais.









5éme étape :

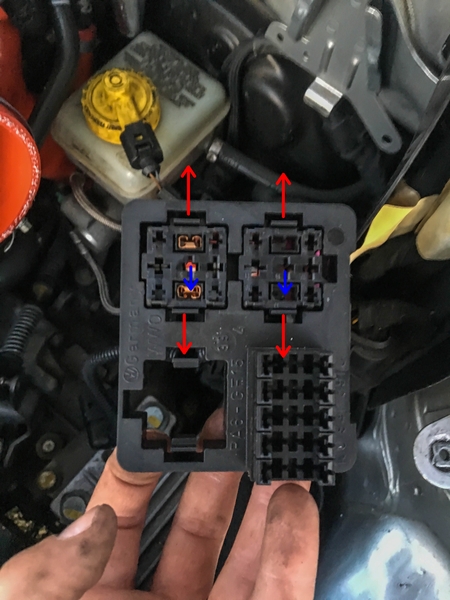

Enlever le relais de son support puis désassemble le "support du relais" au "support général", pour cela écartez sur les loquets (flèche rouge) puis pousser vers le bas (flèche bleu).






6éme étape :

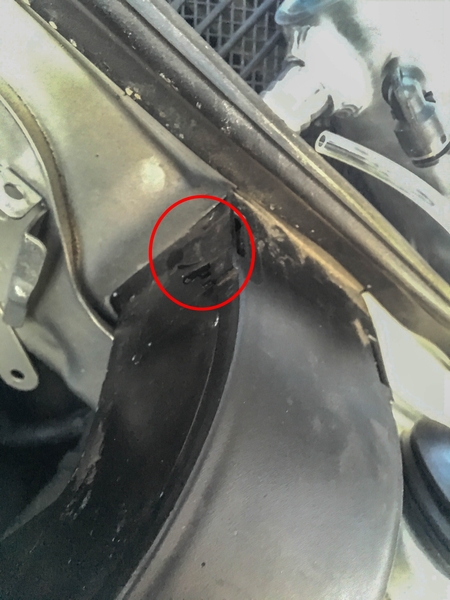

Ouvrir le passe câble qui se situe juste à côté de la boite à relais. Pour cela défaire tout les loquet (exemple entouré en rouge) qui se trouve sur le long du passe câble.






7éme étape :

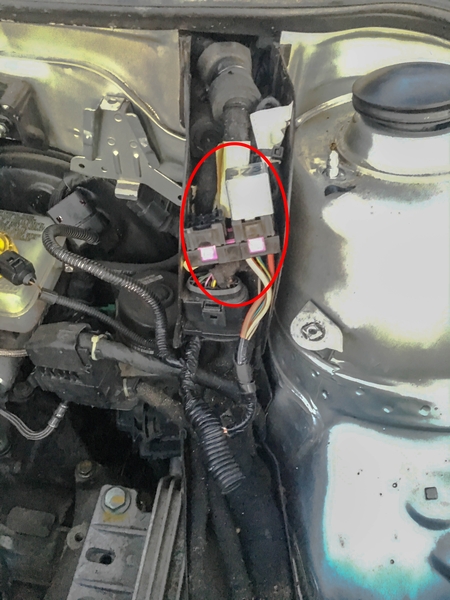

Remettre le fusible sur son support, mettre en place celui-ci dans le passe câble (support entouré en rouge) puis refermer le passe câble.






8éme étape :

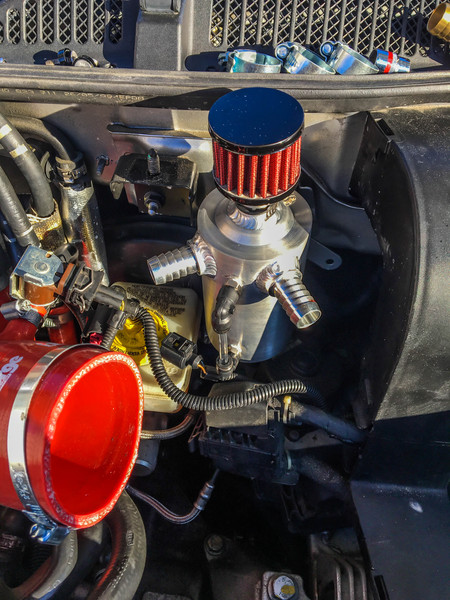

Fixer le oil catch can comme vous le pouvez au niveau de l'emplacement du boitier de relais (j'ai fabrique un écrou afin de le visser).









9éme étape :

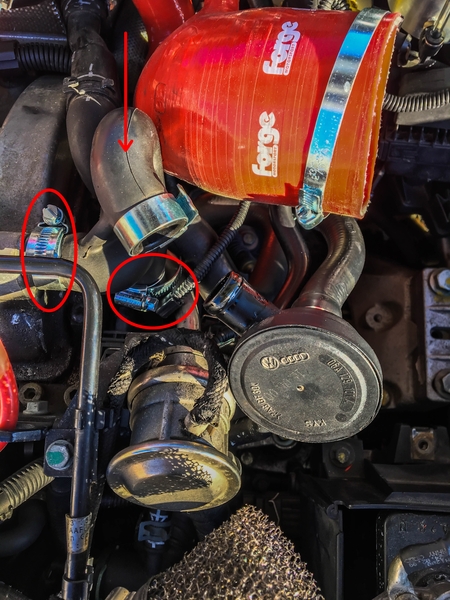

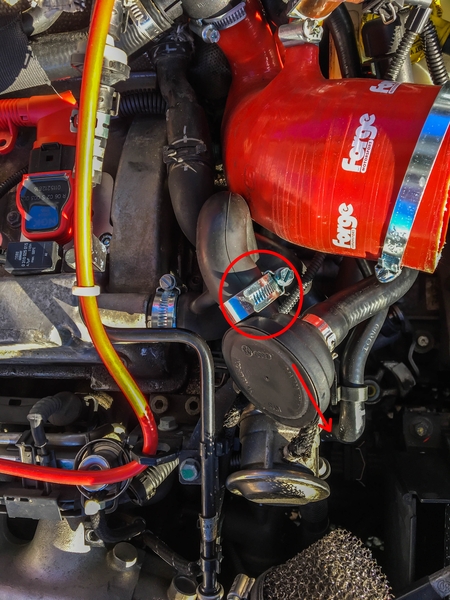

Desserrer le collier entouré en rouge puis enlever le reniflard.






10éme étape :

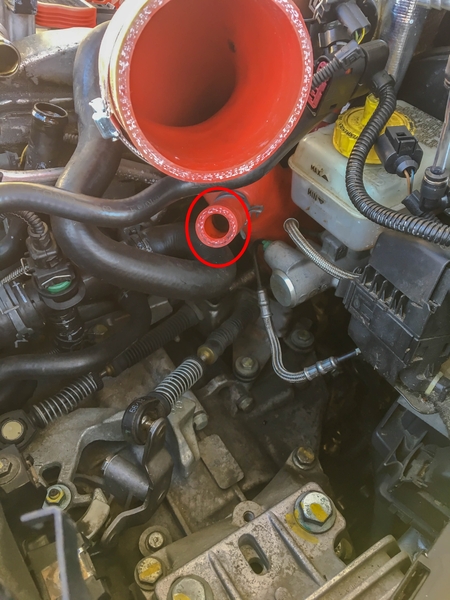

Desserrer les colliers entourés en rouge puis enlever la durite (flèche rouge).






11éme étape :



Enlever le collier entouré en rouge puis enlever le reniflard avec la durite.









12éme étape :

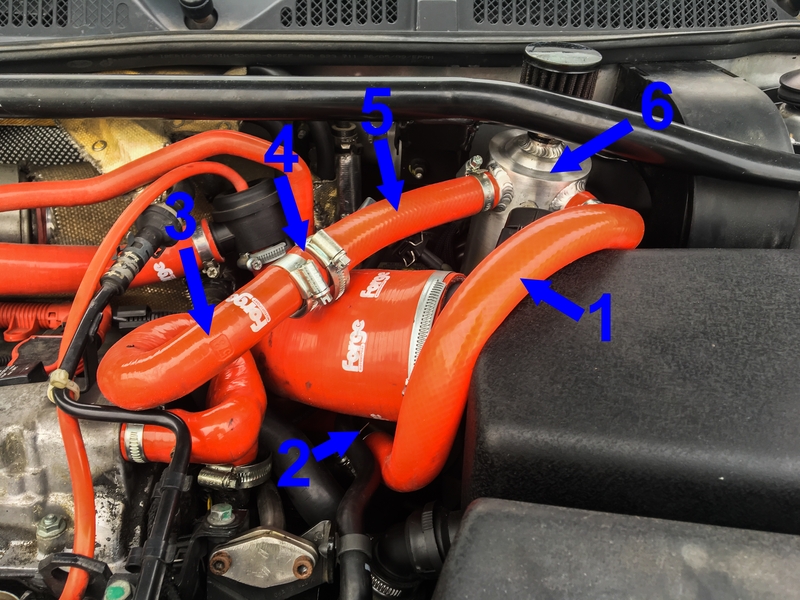

Mettre une jonction 19mm sur la durite d'admission (2), mettre en place le tuyau (1) puis remonter la barre anti-rapprochement ainsi que la boite à air.


Installer la durite de dégazage (3), mettre une jonction (4).


Couper un tuyau dans celui de 1m (5) puis le brancher sur la jonction (4) et L'OCT (6).


Brancher le tuyau (1) sur l'OCT.











N'hésitez pas à intervenir pour toute remarque bonne ou mauvaise.



Bon courage


  • Adore 1
Lien vers le commentaire
Partager sur d’autres sites

  • 5 semaines plus tard...

super tuto, ca fait plaisir de voir des gens encore en faire pour nos MK1 :marcelpoire:



Mais au risque de paraitre idiot quel est l'utilité de ce changement pour le moteur ? (suis nul en mecanique desolé :nixweiss: ) d'ailleurs tellement nul que je ne sais pas comment et quelles durites changer (avant qu'elles ne cassent pas leur grand age).... :reflexion: tu n'aurais pas un tuto la dessus par hasard ?

Lien vers le commentaire
Partager sur d’autres sites

L'intérêt est de pouvoir virer des durites et ça coûte moins cher que d'acheter ces mêmes durites neuves chez Audi ou Vw.



Le deuxième intérêt est d'éviter de renvoyer dans l'admission des gaz chargé d'huile qui peuvent être source de mauvaise combustion ou même pire de cliquetis.

Lien vers le commentaire
Partager sur d’autres sites

  • 3 semaines plus tard...
  • 1 an plus tard...

Bonjour à tous,



merci pour le tuto, si je puis me permettre d'ajouter de ne surtout pas oublier de déconnecter le circuit de dépression sous le collecteur d'admi et le couvre culasse car ce système n'est utile que si vous laissez la valve PCV.





  • Aime 1
Lien vers le commentaire
Partager sur d’autres sites

  • 1 an plus tard...

hello!

je sais sujet de 2017!

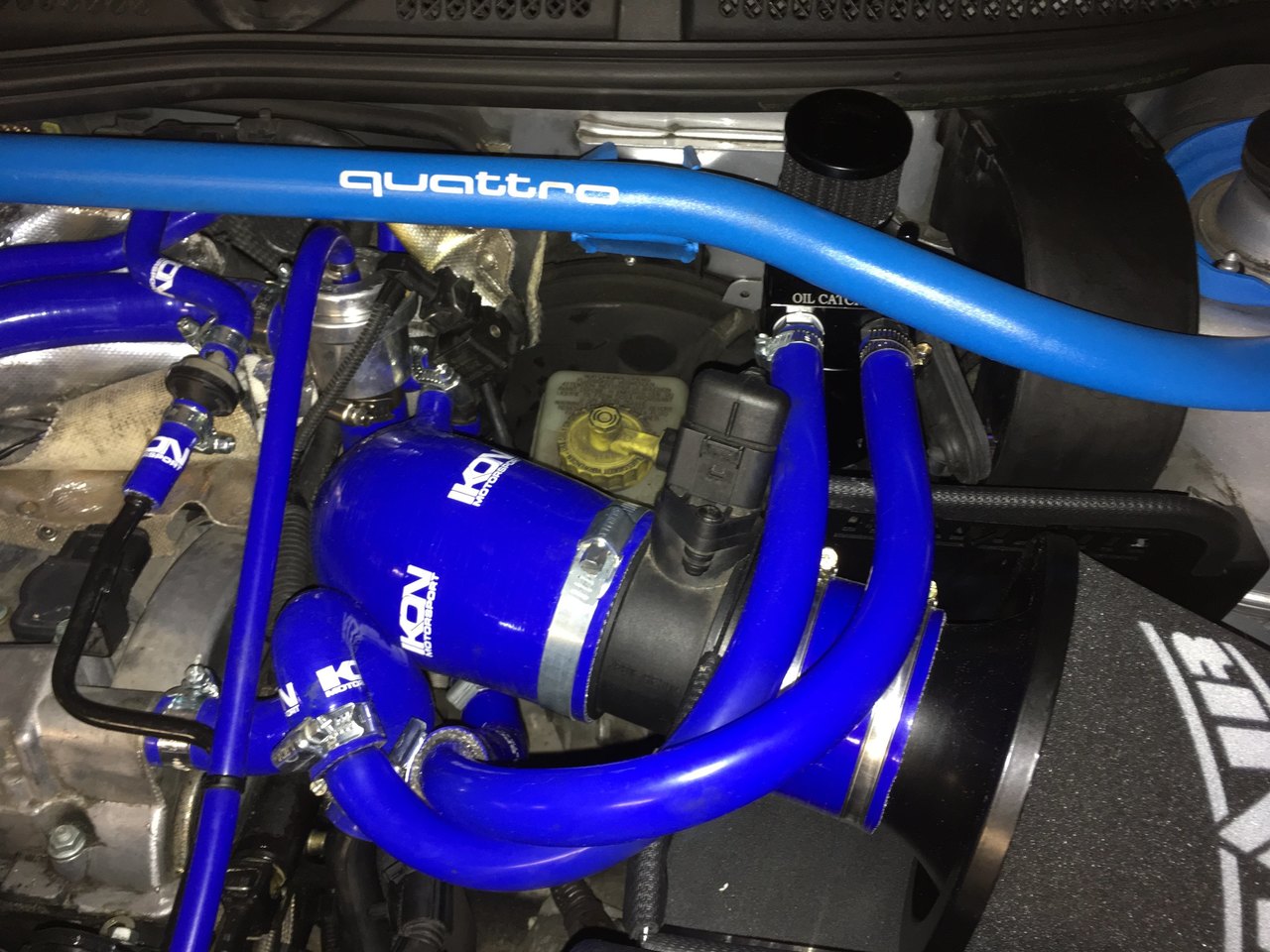

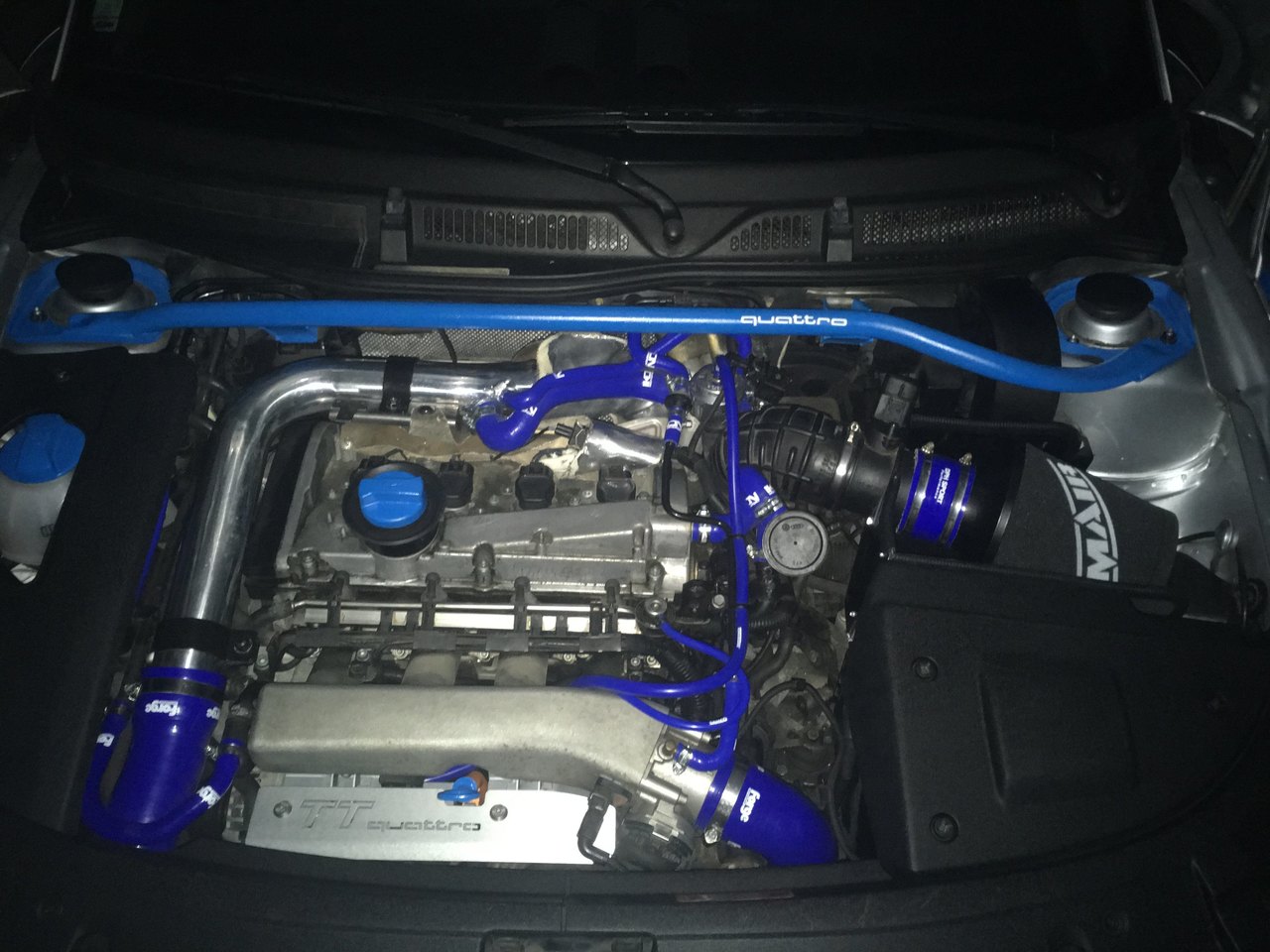

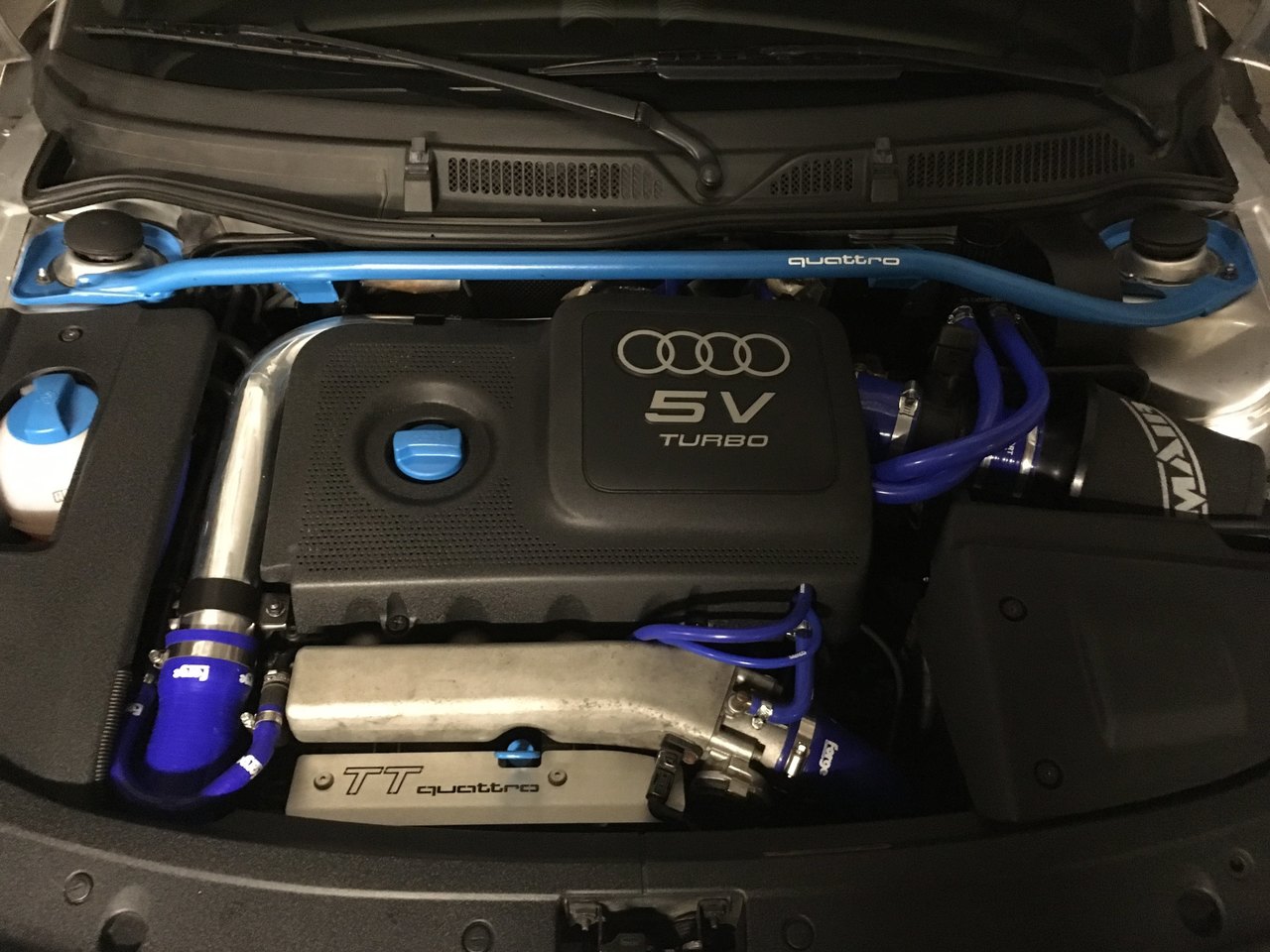

mais si quelqu'un peu m’éclairer?! j'ai une TT 225 BAM! et semaine pro j'installe ma Durite d'induction! j'en ai déjà changé pas mal! et la je compte aussi mettre un oil-catch du même genre! je voulais déjà savoir si le résultat est concluant? et j'ai par la même occaz le même filtre RAMAIR cloisonné , sur une des photo plus haut on voit le petit reniflard qui était livré avec? mais il est raccordé a quoi? et sur quoi?

merci ....



mon moteur:





Modifié par philass
Lien vers le commentaire
Partager sur d’autres sites

Il y a 18 heures, Jess85 a dit :

Le reniflard est raccordé sur la pompe à air secondaire.

ah ok merci!

c'est une fois supprimé qu'il faut rajouter le reniflard? (suis NUL en méca!)

moi j'ai juste supprimé le N249!

Lien vers le commentaire
Partager sur d’autres sites

Hello!

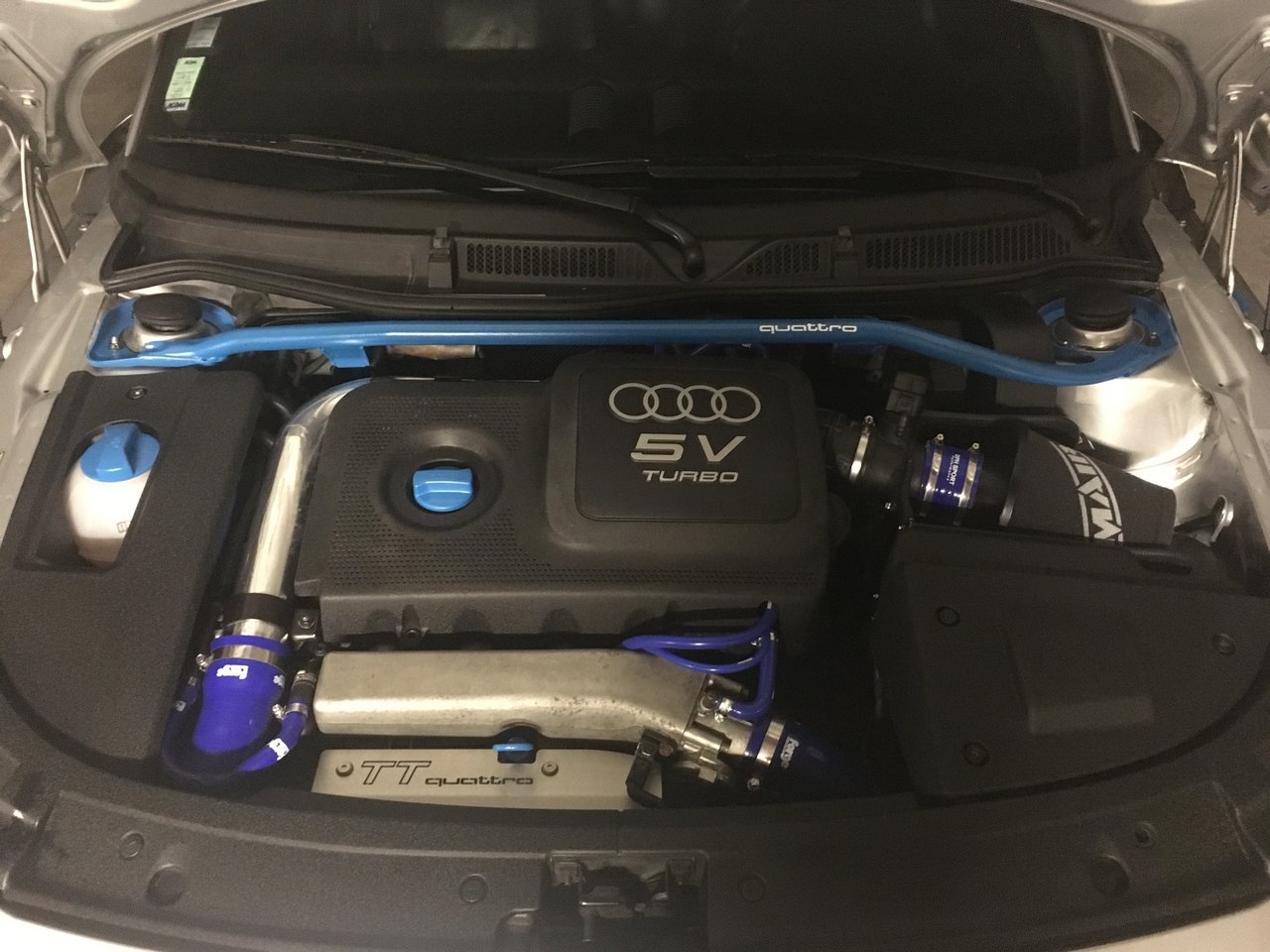

c'est ton montage?

en faite tu rajoute juste le PCV entre?!  tu sais pourquoi? au pire si quelqu'un a une idée je le rajoute entre c'est vite fait!




Modifié par philass
Lien vers le commentaire
Partager sur d’autres sites

  • 10 mois plus tard...

@SIL


Je ne comprends pas comment ça fonctionne bien pour le débimètre avec le reniflard ? ça va être faussé l'air à rentrer dans le turbo ?

Le catch can sans filtre extérieur ne met trop de pression dans le système ?



++

Modifié par katak
Lien vers le commentaire
Partager sur d’autres sites

bonjour

1-les sorties de vapeur d'huile du moteur sont calibrées de façon à ne pas perturber le débitmètre

Dans ce montage le calibrage est fait par la valve à dépression , donc normalement l'alimentation en air du moteur n'est pas influencée



2-une grande proportion de l'huile consommée l'est par les vapeurs d'huile donc pas négligeable sachant que le deshuileur en retire deja.

le deshuileur centrifuge fait retourner l'huile dans le carter

l'oil catch tank présenté réalise une séparation de l'huile par filtre inox condensateur donc le reservoir se rempli et ce d'autant plus si le deshuileur d'origine est démonté



3-il convient de se rappeler que l'air gras (huilé) a aussi une fonction de lubrification de certaines pièces comme les papillons etc



Donc oui vidange obligatoire sinon le systeme devient inefficace voir perturbant

Lien vers le commentaire
Partager sur d’autres sites

de plus j'avais lu un truc qu'il fallait rouler genre dans les tours pour vraiment avoir beaucoup de vapeur d'huile dans le bocal

le mien est toujours vide! mais je roule quasi pas et c'est  suite au changement de la Durite d'admission que j'ai mis le oil surtout pour le Fun et le visu! cause j'aime voir mon moteur propre ......

Lien vers le commentaire
Partager sur d’autres sites

la vaporisation de l'huile répond aux lois physiques de la mécanique des fluides , les parametres sont donc:

-fluidité de l'huile

-non négligeable , le niveau de l'huile d'ou ne pas rouler au maxi du niveau

-vitesse des montées en pression donc du régime moteur

-temperature de l'huile

Lien vers le commentaire
Partager sur d’autres sites

il y a 2 minutes, jean-jacques MAIWURM a dit :

la vaporisation de l'huile répond aux lois physiques de la mécanique des fluides , les parametres sont donc:

-fluidité de l'huile

-non négligeable , le niveau de l'huile d'ou ne pas rouler au maxi du niveau

-vitesse des montées en pression donc du régime moteur

-temperature de l'huile

oui c'est vrai que ça parait logique maintenant que tu le dit!!!

Lien vers le commentaire
Partager sur d’autres sites

il y a une heure, jean-jacques MAIWURM a dit :

la vaporisation de l'huile répond aux lois physiques de la mécanique des fluides , les parametres sont donc:

-fluidité de l'huile

-non négligeable , le niveau de l'huile d'ou ne pas rouler au maxi du niveau

-vitesse des montées en pression donc du régime moteur

-temperature de l'huile

L usure du moteur peut jouer?

genre segmentation fatigué par exemple

Lien vers le commentaire
Partager sur d’autres sites

effectivement l'usure du moteur agit sur les remontées d'huile , une première fois lors du passage des compressions au travers d'une segmentation pas étanche et en deuxième par les cylindres eux même qui ne sont correctement raclés

Lien vers le commentaire
Partager sur d’autres sites

 "norme pollution"? cause a l’époque la durite aller au sol direct! donc les vapeurs d'huile sur la route! et la pour des normes pollu ils est interdit d'avoir ce System? de plus ça passe plus au CT?



Lien vers le commentaire
Partager sur d’autres sites

il y a 45 minutes, jean-jacques MAIWURM a dit :

effectivement l'usure du moteur agit sur les remontées d'huile , une première fois lors du passage des compressions au travers d'une segmentation pas étanche et en deuxième par les cylindres eux même qui ne sont correctement raclés

Voila ca parait logique

Lien vers le commentaire
Partager sur d’autres sites

Donc pour conclure, mieux vaut récupérer ces vapeurs dans ce bocal et vidanger régulièrement, plutôt que de les laisser repartir dans l'admission, c'est bien ça ?
