[Tuto] - Changement des disques (ou piste) de frein avant

[willy023]

Changer ses discs de frein (ou piste) soi-même :bigthumbup:







En premier il faut retirer les plaquettes de frein

Explication pour retirer les plaquettes de frein : http://forums.audipa...de-frein-avant/







:excl: j’ai oublié de préciser dans le topic des plaquettes de frein :

ouvrir le bocal de liquide frein

Et surveillé qu’il ne déborde pas quand vous repousser les pistons

(moi j'ai eu de la chance je les vue a temp)











-Démonté l’étrier :





sortir la durite de frein de son emplacement









Défaire les deux boulons (clés ou douille de 21) qui se trouvent derrière l’étrier









Prévoir quelque chose pour le pendre (ça évite que ce soit le flexible de frein qui le tienne)













-Démonté le disc :





deviser la vis tors (embout T30)









Dès que la vis tors est retirée le disc et démonté









M’être le disc neuf

Remettre la vis torx

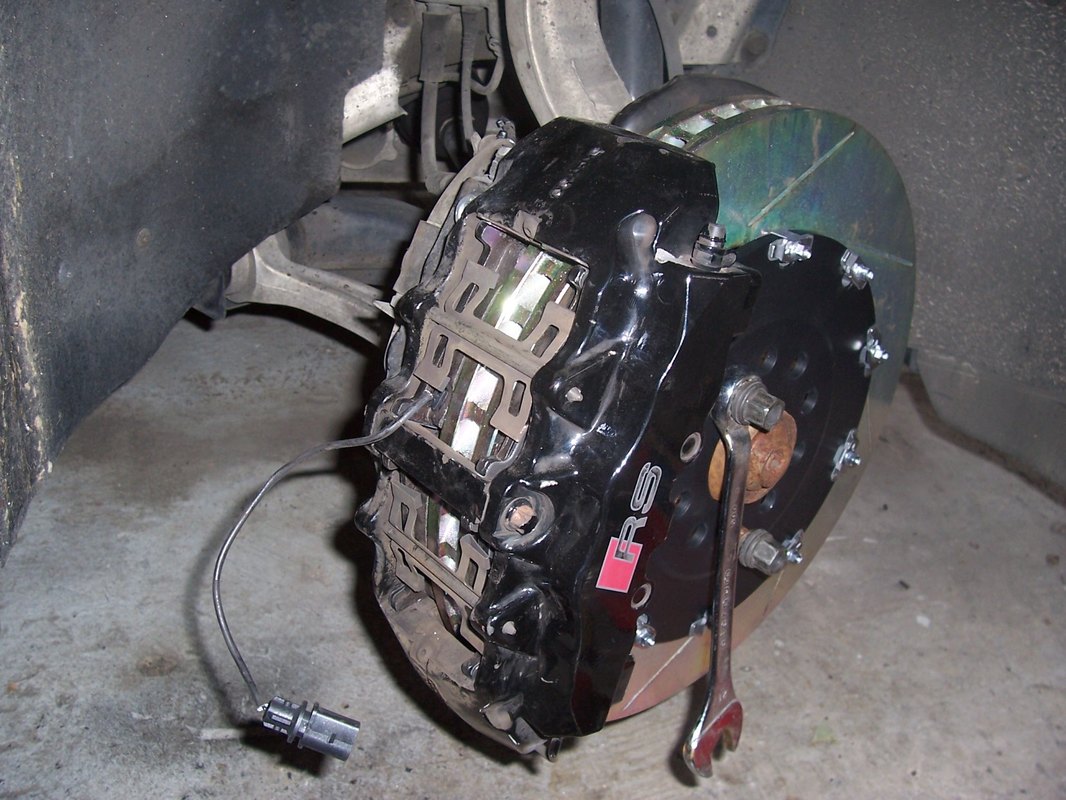

Remonté l’étrier

Refixer la durite dans son logement

Remettre les plaquettes neuves









les discs de frein son changer :winner:













Ne pas oublier de pomper 3 ou 4 fois sur la pédale de frein au démarrage











:icon40:



Pour ce qui on juste acheté des pistes et qui récupère leur bol d’origine

( j’ai acheté des pistes Brembo)





Une fois le disc démonté



Il faut démonter le bol avec une clé ou douille de 8



Et Une clé ou douille torx femelle E10









Quand vous avez démonté les 10 boulons/écrous



Vous retirez le bol (moi j’en ai profité pour le nettoyer et le peindre)













installez votre bol sur le nouveau disc

remettre vos boulons/écrou (couple de serrage entre 12 et 16 nm)



et voila des bols d'origine sur des piste neuve (brembo sur la photo)













je me suis amusé à peser les discs :icon_biggrin:



origine usé => 11 kg



brembo neuf => 10 kg 900

Modifié 6 mai 2012 par willy023

[Dany4fingers]

tres jolie topic

bon travail Willy :thanks:

[niafron0]

Merci pour ce tuto, je prends tes photos.... :bien:

[herminator]

Excellent tuto Willy023 :bien:

[PandaVet]

Direct ds la bibiothèque. :bien:

[wiz]

Joli le tuto :bien: Ca me servira, dans quelques années ... :bigthumbup:



Moi aussi j'ai pesé mes nouveaux disques sur le S4 ( 345mm ) ATE non percés ni rainurés : 11,5 kg :furious:

Modifié 6 mai 2012 par wiz

[seb67]

Super tuto ! :bien:

[Polofoot]

Juste une précision j'espère que tu y a fais attention willy il y a un sens de montage des disques on voit clairement sur la photo ou tu as les 2 disques cote à cote que le brembo a sa ventilation / extraction d'air chaud incurvé alors que les origines n'ont pas ces espèces de pales d'extractions!

[ogolice]

Changer ses discs de frein (ou piste) soi-même :bigthumbup:







En premier il faut retirer les plaquettes de frein

Explication pour retirer les plaquettes de frein : http://forums.audipa...de-frein-avant/







:excl: j’ai oublié de préciser dans le topic des plaquettes de frein :

ouvrir le bocal de liquide frein

Et surveillé qu’il ne déborde pas quand vous repousser les pistons

(moi j'ai eu de la chance je les vue a temp)











-Démonté l’étrier :





sortir la durite de frein de son emplacement









Défaire les deux boulons (clés ou douille de 21) qui se trouvent derrière l’étrier









Prévoir quelque chose pour le pendre (ça évite que ce soit le flexible de frein qui le tienne)













-Démonté le disc :





deviser la vis tors (embout T30)









Dès que la vis tors est retirée le disc et démonté









M’être le disc neuf

Remettre la vis torx







Remonté l’étrier

Refixer la durite dans son logement

Remettre les plaquettes neuves









les discs de frein son changer :winner:













Ne pas oublier de pomper 3 ou 4 fois sur la pédale de frein au démarrage











:icon40:



Pour ce qui on juste acheté des pistes et qui récupère leur bol d’origine

( j’ai acheté des pistes Brembo)





Une fois le disc démonté



Il faut démonter le bol avec une clé ou douille de 8



Et Une clé ou douille torx femelle E10









Quand vous avez démonté les 10 boulons/écrous



Vous retirez le bol (moi j’en ai profité pour le nettoyer et le peindre)













installez votre bol sur le nouveau disc

remettre vos boulons/écrou (couple de serrage entre 12 et 16 nm)



et voila des bols d'origine sur des piste neuve (brembo sur la photo)













je me suis amusé à peser les discs :icon_biggrin:



origine usé => 11 kg



brembo neuf => 10 kg 900



Es tu sur du sens de montage de tes disques?



Je me pose juste la question au vu des ailettes au centre des disques, normalement comme sur mon ex GT3 RS elles sont pas faites pour prendre l'air mais pour l'évacuer....

[ogolice]

Ahhhh désolé j'avais pas vu le message de Polofoot....

[willy023]

Es tu sur du sens de montage de tes disques?



Je me pose juste la question au vu des ailettes au centre des disques, normalement comme sur mon ex GT3 RS elles sont pas faites pour prendre l'air mais pour l'évacuer....



bon bas je me suis trompé de sens :mur:

je les ai monté en pensant qu'il devait prendre l'air



j'ai pas cherché plus loin



:bouletrepere:

[ogolice]

Faire et défaire c'est travaillé à ce qu'on dit !!! lol lol lol

[wiz]

Réjouis toi, tu as un tuto à ta disposition pour le refaire :bigsmile:



:out1:

Modifié 11 mai 2012 par wiz

[ogolice]

Réjouis toi, tu as un tuto à ta disposition pour le refaire :bigsmile:



:out1:



LOL LOL LOL LOL....



Faudrait il pas modifier ce tuto et bien PRECISER qu'il faut respecter le sens de montage ?



:out1: aussi

Modifié 11 mai 2012 par ogolice

[willy023]

Réjouis toi, tu as un tuto à ta disposition pour le refaire :bigsmile:



:out1:

LOL LOL LOL LOL....



Faudrait il pas modifier ce tuto et bien PRECISER qu'il faut respecter le sens de montage ?



:out1: aussi







:derape:





je voi qu'on rigole bien quant je suis pas la



:bigthumbup:

Modifié 11 mai 2012 par willy023

[olivierS4R]

:icon_biggrin: :icon_biggrin:

tu as eu de la chance si tes disques tombent tout seuls, moi j'ai du les frapper à la masse pour les faire tomber

[willy023]

:icon_biggrin: :icon_biggrin:

tu as eu de la chance si tes disques tombent tout seuls, moi j'ai du les frapper à la masse pour les faire tomber



:reflexion:

ah bas moi sa mes jamais arrivés

[willy023]

merci à celui qui a fait le tuto :applaudit:



sa m'a servi à réparer mon erreur

mes discs sont dans le bon sens maintenant :icon27:

[rindonep]

Très très bon topic, j'en profite pour vous rappeler que j'ai toujours un kit complet de durits Goodridge renforcé à vendre pour B5 ou B7, faire offre par MP!

[SebaRS4]

Très très bon topic, j'en profite pour vous rappeler que j'ai toujours un kit complet de durits Goodridge renforcé à vendre pour B5 ou B7, faire offre par MP!

Tu ne viens ici plus que pour faire du commerce :icon_razz:

Prévient moi tu passes par ici Paolo :kimouss:

[wiz]

Tu les avais pas vendu à kitekat tes durites ?



Comme je te l'avais dit, fais moi une offre en MP et je te dis, je ne ferai pas d'offre, une affaire pour moi n'en est pas une pour toi :jap:



Steph

[shreck]

Merci pour ce topic qui m'a été bien utile.

Juste pour info si vous opter pour des céramiques il y a un petit coup de VAGcom a faire :



Codage

Centrale ABS :

Freins acier : 4533

Freins céramique : 4534



Calculateur Air bag :

Freins acier : adaptation canal 51: 22

Freins céramique : adaptation canal 51: 20





Vous parliez du poids des disques acier plus haut. Un disque céramique fait environ 6,5 kg...

[kitekat31]

10 kg pour les brembo rainurés.

[steve_sp78]

question bête: vous les changez a quel profondeur d'usure?

[Polofoot]

Lépaisseur mini est de 32mm pour les disques aciers sachant que normalement on ne change pas les céramiques...

[steve_sp78]

merci!

[Fan73]

Bon j ai attaqué mais je galere.



Le boulon du haut sur l etrier est impossible a defaire mem avec du degripant etc etc alors que celui du bas c est ok. J ai quand meme pu retirer plaquette et disque mais pour remonter le ca sne passes pas.



Des conseils?

[Fan73]

Ah et comment vous shunter le capteur des plaquettes en pagid?

[fabien s3 8p sportback]

Tu recupere le connecteur sur les ancienne plaquettes et tu soudes les 2 fils ensemble... ;) pour desserrer l'étrier faut de la force

[Fan73]

C est bon j ai reussi a desserer le truc fiou sauvé ! J espere moins galerer sur l autre.



Le sens des ventilations sur les disque va dans quel sens? Sens aerodynamique ou sens je prend l air en frontal?

[fabien s3 8p sportback]

Sens ou l'air entre par le moyeu et sort côté jante... ;)

[Fan73]

Ar f j espere ne pas m etre tromper car les ailettes entre les coté du disque m embete n ai mis comme sur la photo d en haut sauf que moi c est des rainurés



Vous confier que c est bon et que j ai pas tout a redemonter?

[fabien s3 8p sportback]

Si c'est comme sur celle dewilly dans le post 1, c'est a l'envers

[Fan73]

Merde oui j ai monté pareil

[Fan73]

Je suis deg il faut editer les premieres photos parceque la c est une mauvaise blague.



Je suis vert fait tout que je recommence j ai trop les nerfs.

[Papyr6]

Les ailettes des disques extraient l'air, de l'intérieur vers l'extérieur. Donc dans le sens aérodynamique comme tu le dis ;)

Donc comme le dit Fabien, le disque neuf est à l'envers sur les photos.

[Fan73]

ça chauffe plus un disque rainuré non?

[niafron51]

possible d'avoir de nouveau les photos???

[Daniel]

Ne jamais héberger des photos sur des sites à la c*n pour des tutos....sinon, voilà le résultat......



Toutes mes photos de tutos sont hébergées sur mon FTP ( offert chez tout les FAI )....Elles y sont encore après des années....
