[TUTO] Rétrofit vision 360°C

[pierrotori]

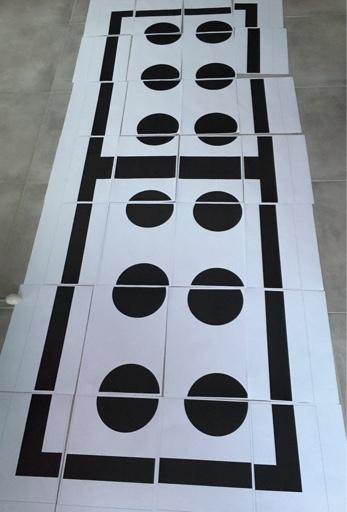

J’ai plus qu’a assembler

[couettecouette]

Te foire pas pierro. Lol

Tu te serais peut-être moins fait chier si tu connaissais quelqu’un qui avait un traceur. 😜

[pierrotori]

Je me pose cette question les ronds c’est pour calibrer chaque camera av et ar
Les lignes c’est pour le topview et donc calibrer les cameras gauche et droite ?
Je suis un peu perdu pour l’instant sur le sujet

[couettecouette]

Aucunes idées, j’ai fais faire le calibrage. 😕

[pierrotori]

la calibration est relativement simple sur ce que j'ai pu lire sur la camera AR par exemple

Après avoir ajouté dans la camera dans la liste de la gateway et dans le MMI3G

le coding  du calculateur  6C pour mon A6 4G  serait  ce code provenant de l'utilitaire  Lcode.exe  :

02020101010100022  et avec l"aide bien sure de la première page de ce topic



j'ai vu pour le calibrage de la camera il faut donc les ronds dans les carrés à une distance de 1,5m et une certaine hauteur du sol ainsi que le volant droit. Ensuite on lance le calibrage  dans ODIS il demande ces 2 mesures et il calibre automatiquement la camera



sur la camera avant il faut les ronds verticaux en plus

Modifié 21 juillet 2020 par pierrotori

[AUDI A5 du 57]

Salut, il faut l’ensemble et il va mesurer le décalage des ronds (recalage) et les entraxes (échelle).

j’avais  fait imprimer chez un imprimeur du coin, 3 ensembles j’avais payé 5€ de mémoire.

[couettecouette]

Je pense que je vais tenter une calibration maison car en d’avoir fait faire en cc j’ai un décalage dans les angles entre av/ar et côtés, ça se joint pas correctement...

[red59]

Vous avez quoi comme version d odis?

Envoyé de mon POCOPHONE F1 en utilisant Tapatalk

[pierrotori]

odis 4.4.10





Le 23/07/2020 à 22:24, AUDI A5 du 57 a dit :

Salut, il faut l’ensemble et il va mesurer le décalage des ronds (recalage) et les entraxes (échelle).

j’avais  fait imprimer chez un imprimeur du coin, 3 ensembles j’avais payé 5€ de mémoire.



il faut aussi la plaquette des ronds en verticals ?

Modifié 25 juillet 2020 par pierrotori

[red59]

Si vous avez un lien pour une version (avec interface) qui fonctionne bien je suis preneur. Dommage que vcds ne suffise plus pour tout ça. Sinon au cas où si vous ne connaissez pas ce lien est pas mal : https://www.audizine.com/forum/showthread.php/507970-Backup-Camera-Calibration

Envoyé de mon POCOPHONE F1 en utilisant Tapatalk

[couettecouette]

https://www.lesamisdudiag.com/vas-5054a/93625-service-odis-5-2-6-full-3.html

[red59]

Au top!et concernant l interface physique vous utilisez quoi ?

Envoyé de mon POCOPHONE F1 en utilisant Tapatalk

[couettecouette]

Un VAS 5054

[capitainealbator]

@couettecouette : tu as un lien stp pour l'interface? (MP si tu veux) Merci!

[couettecouette]

Pour la tête?

[red59]

Yes pour l interface physique.

Envoyé de mon POCOPHONE F1 en utilisant Tapatalk

[couettecouette]

Ba n’importe quel site, faut une puce Oki/full chip genre https://www.cdiscount.com/auto/outillage-auto/odis-v4-3-3-puce-complete-sans-fil-sans-outil-de/f-1339930-out4874152811373.html?idOffre=414662148&cid=search_pla&cm_mmc=PLA!COR!AUT!MP!984091388!m122791621_pOUT4874152811373-414662148_l9040840_tpla-843207495969_&gclid=CjwKCAjwsO_4BRBBEiwAyagRTW1Up_iO5M0URBWDFva5JceGO0wOemZYkA1v7h1NrX01rlMu5JUd9xoCizMQAvD_BwE

Modifié 25 juillet 2020 par couettecouette

[cedtecknoboy]

Est ce que quelqu'un sait si hormis l'adaptation mécanique qui ne me fait pas peur, ce système devrait marcher correctement avec un MIB2 sur une A6 C7 de 2016 ?

Pour le moment j'ai uniquement les radars avant arrière sans affichage vidéo



C'est certainement moins bon et/ou moins bien intégré qu'un EOM mais c'est 10x moins cher

https://fr.aliexpress.com/item/1005001424186889.html?spm=a2g0o.search0303.0.0.55d9409bqwJwCC&algo_pvid=f37c90b0-de73-4037-b95f-47cb28bf9ae2&algo_expid=f37c90b0-de73-4037-b95f-47cb28bf9ae2-15&btsid=0b0a0ae216049044679988181ebc84&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_









Une petite télécommande permet de changer l'affichage et même passer en 3D













Modifié 9 novembre 2020 par cedtecknoboy

[cedtecknoboy]

J'ai trouvé également ce kit ressemble + au EOM avec même le système d'étalonnage fourni



https://fr.aliexpress.com/item/4000058946816.html?spm=a2g0o.productlist.0.0.50f7780bdghMKc&algo_pvid=b39382f4-3e12-4e31-9fdd-c923b00da0b3&algo_expid=b39382f4-3e12-4e31-9fdd-c923b00da0b3-0&btsid=2100bdca16049054340172194e0f7a&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_





[shreck]

ah punaise ils sont fort ces chinois !!

[cedtecknoboy]

Ça a l’air assez intéressant pour le prix? Je pense que bcp de monde est intéressé par ce rétro fit et que ce tuto est d’une aide très précieuse


Envoyé de mon iPhone en utilisant Tapatalk

[pierrotori]

Oui en effet 500€ moins cher que l’oem pour mon cas
Dans le kit OEM il y a en plus le câblage full et electrochrome et rabattable et side assist et camera
A voir en fonction des options que l’on a d’origine

Dans mon cas j’ajoute l’electrochrome et le 360 et depanne un retro rabattable

[cedtecknoboy]

Tu as déjà tout acheté @pierrotori ? Sur le kit EOM il y'a les faisceaux pour des trucs en + ? Tu l'as acheté où ?

[pierrotori]

Acheté sur allegro.pl
Oui faisceau oem avec connecteurs pour les retros ainsi que la camera av et fiches pour les connecteurs au niveau des portes
Regarde le schema de la premiere page on voit le fiches

[cook934]

Déjà merci pour ce tuto qui m'a permis de faire le rétrofit avant arrière. Les passages de câbles dans les rétros m'ont refroidis



Tout semble fonctionnait sauf que lorsque j'appuie sur le bouton P, je n'ai que les radars qui fonctionnent, je n'ai pas la vue sur le MMI. Cela fonctionne bien quand je passe en R puis en D.



Je viens de contrôler mon codage, il paraît bon, je ne sais pas d'où ça vient ?

C'est le BYTE 7 qui gère ce bouton ? Il doit être sur 0 si j'ai bien compris ?



Merci

[couettecouette]

Byte 06 / Caméras installées

HEX 00 / avant, arrière, côté

HEX 01 / avant et arrière

HEX 02 / arrière et côté

HEX 03 / arrière



Byte 07 / PDC Information

HEX 00 / Standard (avant)

HEX 01 / arrière

HEX 02 / avant et arrière

[cook934]

Je ne vois pas ce que veut dire Standard (avant) sur le Byte 07 ?

Normalement j'ai les radars avant et arrières donc je devrais coder HEX 02 ou bien HEX 00 ?



Mais j'ai essayé les 2 et cela ne fait pas fonctionner le bouton P.



[couettecouette]

Ba HEX 2 si tu as avant et arrière.



Étonnant que le bouton ne fonctionne pas. Est-il branché? Tu n’as pas oublié de le rebrancher en remontant ton MMI?

[cook934]

il doit être bien branché car le volume du media en cours baisse et les sons des radars s'activent mais pas d'affichage... et la led s'allume bien aussi.



Ok pour HEX02 mais c'est pour les caméras ou les radars ? car moi j'ai bien les 2 radars mais je suis étonné de voir que l'on peut coder que les avants .





[couettecouette]

Ba c’est comme le port salut c’est marqué dessus, byte 06 c’est les caméras et byte 07 c’est les capteurs.



Tu dit que la led du bouton « P>> » s’allume en appuyant dessus mais que ça n’affiche pas les infos? Encore plus étrange....

[cook934]

Alors oui c'est bien ce que j'avais compris et codé à l'époque, j'avais fait ce retrofit il y a déja 2 ans.

Je n'avais pas eu besoin jusqu'a peu d'utiliser le bouton P, les cameras s'activent en R puis en D si besoin.



En cherchant un peu je me suis posé la question du Byte 7 car si tu regardes le codage sur la page 4 de Lexos ou de Audi A5, par ex, le Byte 7 est à 0 (si je me trompe pas) alors je me suis dis qu'il y avait peut être un lien avec le bouton...





[couettecouette]

Ba le byte 7 c’est les capteurs donc moi par exemple j’ai avant et arrière donc c’est 02. Autant que si tu as juste l’avant c’est 00. Perso je vois pas le rapport mais en tout cas c’est étrange que le bouton ne fonctionne pas. Moi ça m’embêterais car par exemple quand je me gare en marche avant j’appui sur le bouton pour déclencher la caméra avant (très pratique).

Tu as quoi comme codage?

[cook934]

Le voici

Oui c'est étrange ce bouton surtout qu'il marche à moitié car la led s'allume toute seule quand je passe en R et quand je désactive (appui sur le bouton) cela enleve la vue, c'est dans l'autre sens que ça ne marche pas (enfin sauf le son des radars...)!!







[couettecouette]

Met 01 au byte 9 au lieu de 00.

[cook934]

Ça fonctionne, merci beaucoup Couettecouette

Je pensais que c'était l'aide pour stationner automatiquement



[couettecouette]

Ah ba oui forcément...🤦‍♂️🤪

Bon ba de rien, content d’avoir pu t’aider.

Modifié 22 décembre 2020 par couettecouette

[lclerc69audia8]

voici les fichiers qui permettent d'adapter en fonction de l'anée de votre vehicule et de savoir qui est le can high et le can low si vous avez comme moi des fils qui ne sont pas marqués

c'est une modeste contribution mais qui peut vous faire gagner du temps si comme moi vous avec un MMI d'apres 2015



file_C_ElsaWin_docs_slp_A_fr-FR_A115A6200804.htm.pdf file_C_ElsaWin_docs_slp_A_fr-FR_A115A6200805.htm.pdf

[LUDO03]

Arrêtez arrêtez !

Je vais bientôt ne plus avoir d'excuses pour installer cette option qui me fait de l'œil depuis un certain temps 😁😁😁

[lclerc69audia8]

Il y a 23 heures, LUDO03 a dit :

Arrêtez arrêtez !

Je vais bientôt ne plus avoir d'excuses pour installer cette option qui me fait de l'œil depuis un certain temps 😁😁😁

attend deja que j'y arrive avec mib2 A6 de 2016 sans le park assist mais avec pdc avant/arriere lol

[cedtecknoboy]

Ça me chauffe bien aussi
