helioman

La grosse révision - courroies HP & Accessoire Audi A6 4F

Messages recommandés

Salut la TEAM !!!



AVEC CE TOPIC vous aller kiffer LOOL !! bienvenue !!



très fier d'avoir réalisé cette prestations réussi pour ma part



ici audi quattro 2.7 TDI boite auto (atf)



vous l'avez demandé ! le voilà et je suis le premier a l'avoir fait 'le tuto de la mort ! ) sur une 4f donc super fier !



merci à manu et a staphi pour les doc envoyer le dimanche soir ! merci les gas et a tout la team audi !

sans nous vanter il y'a peu de topic sur les berlines aussi documenté à par la section C5 mais on les rattrapes !!



Bon quelles précautions d'usage :

je suis un amateur en mécanique

et c'est pas mon métier donc je peu écrire des grosses bêtises

donc ci c'est le cas je vous remercie de me corriger

je vous remercie de me pas me tenir responsable si vous avez des soucis lors de vos révisions

c'est la 1er fois que je mettais les mains dedant alors s'il a des corrections contacter moi en MP ca sera avec plaisir que je ferais des modifs

merci de votre compréhension



voilà c’est dit maintenant ..>



je vais me défoncer pour vous dans ce topic si si



à oui petite précision j'éditerais ce topic j'ai pas fini la voiture donc ...je finirais plus tard



Allez on attaque ...



voici le topic complémentaire à consulter

http://forums.audipassion.com/topic/189246-attention-remplacement-de-la-courroie-accessoire/page-1

tuto complémentaire de notre manu http://forums.audipassion.com/topic/189246-attention-remplacement-de-la-courroie-accessoire/page-2?hl=%2Bpare+%2Bchoc&do=findComment&comment=3829129

et merci a samZ Pour le démontage de la calandre http://forums.audipassion.com/topic/186248-remplacement-calandre-a6-origine-par-la-calandre-s6/

présentation des travaux :

objectif courroie accessoire, courroie pompe HP vidange avec traitement céramique, remplacement pare-choc remplacement alternateur



j'ai une boite auto et il y'a un radiateur d'huile spécifique pour éviter de remettre à niveau l'huile je ne démonte pas complètement la face avant pour éviter de débrancher le circuit ATF

mais si vous avez une boite manuel ou si vous acheter l'huile pas de soucis

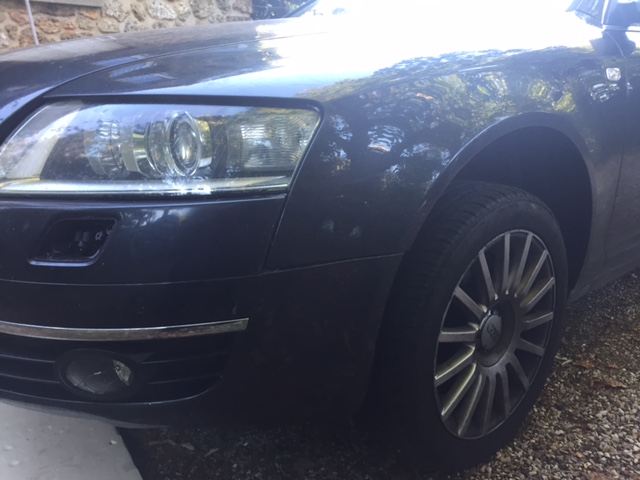

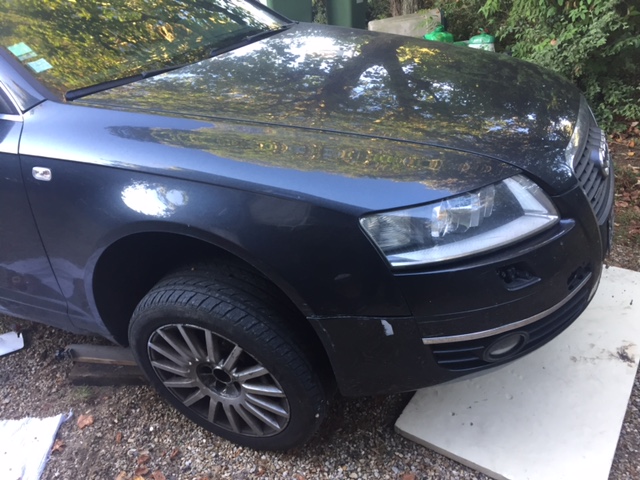

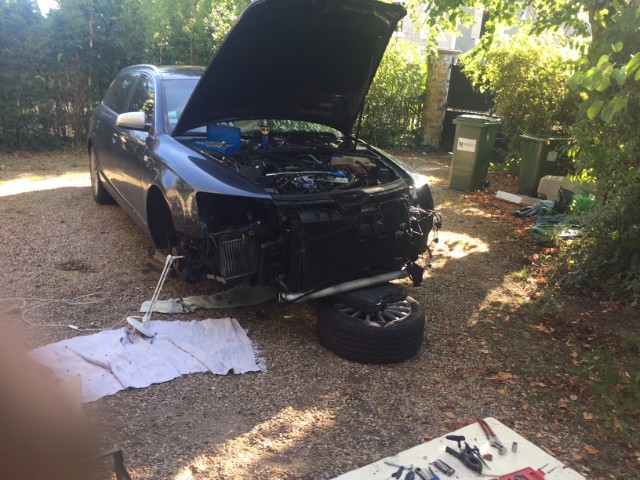

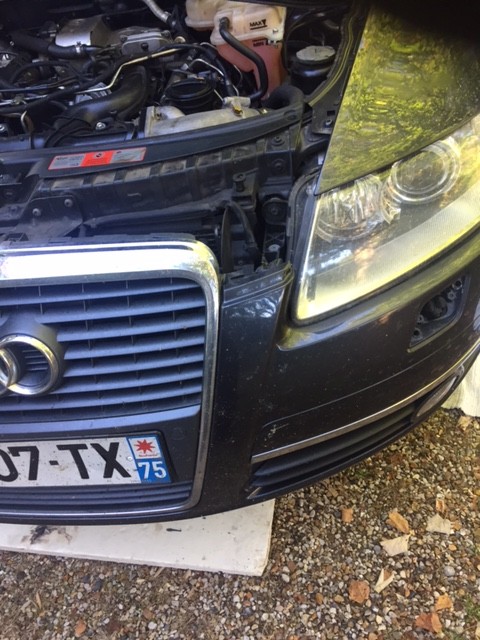

voici titine en mauvais état pc destroy !! on verra un poil plus tard...pour le reste je poste une fois fini



pour le démontage du PC regarder dans le tutoriel vidéo je ne détail pas ici le démontage



prévoir une journée voir 2 jours si surprises bref en un week c'est fait

niveau mécanique moyen (rien de compliqué)

clé dynamométrique à prévoir un peu d'outillage, de la patience et du calme :) je parle pour moi..

clé trox clé de 13 et de 16 et trox de 60

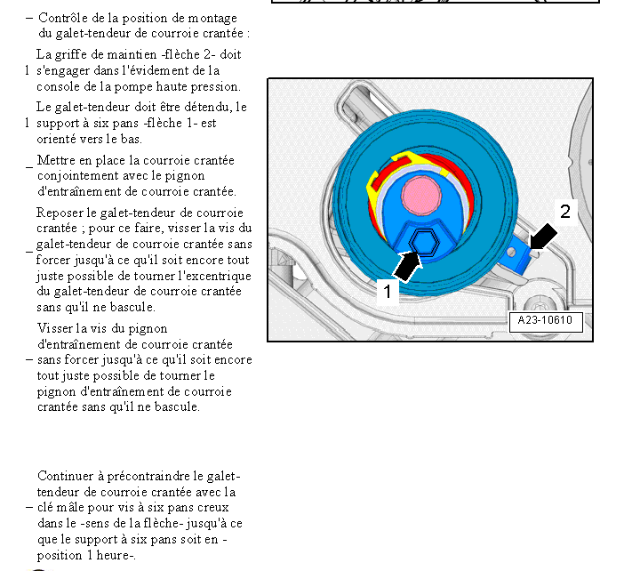

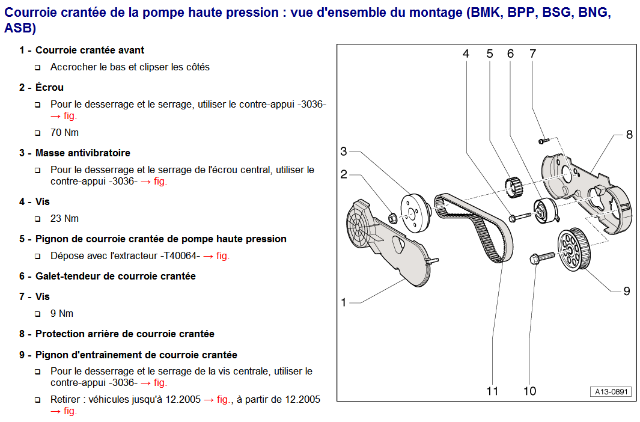

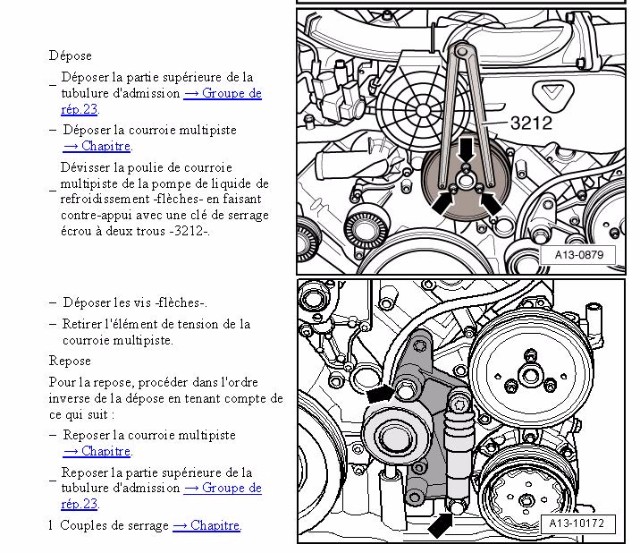

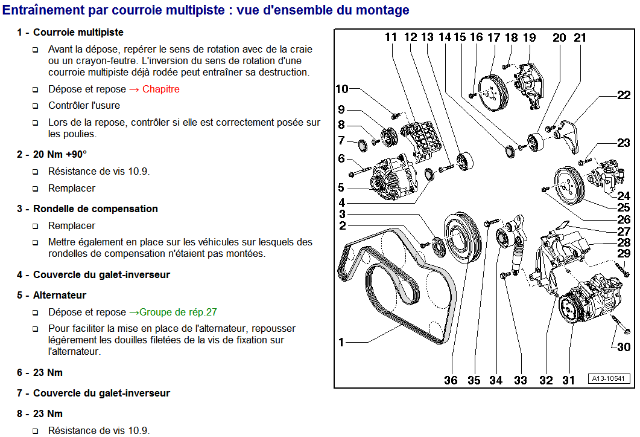

les procédures ;


r0bv1y.png[/u



rl]



Regarder ma signature il y'a la procédure pour la pompe a eau pas besoin de démonté la poulie de la pompe Hp y'a de la place vous gagner du temps



MOTEUR BPP



les photos :

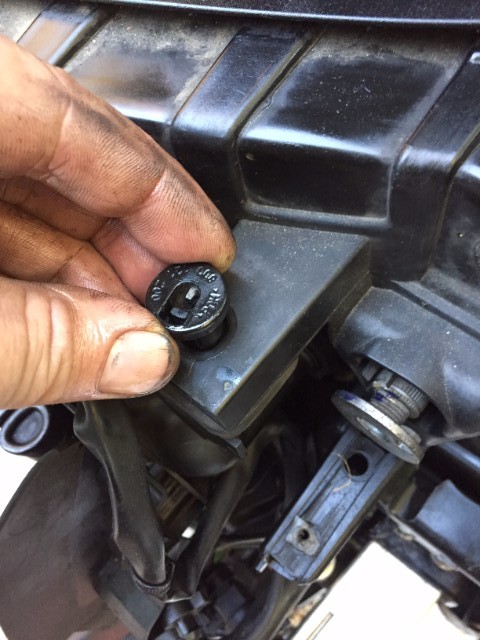

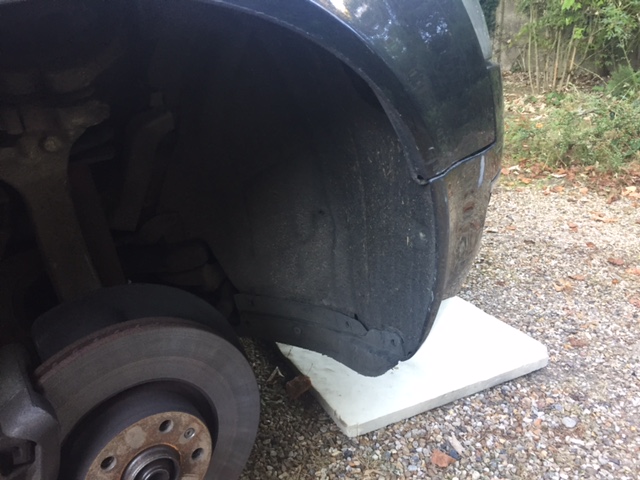

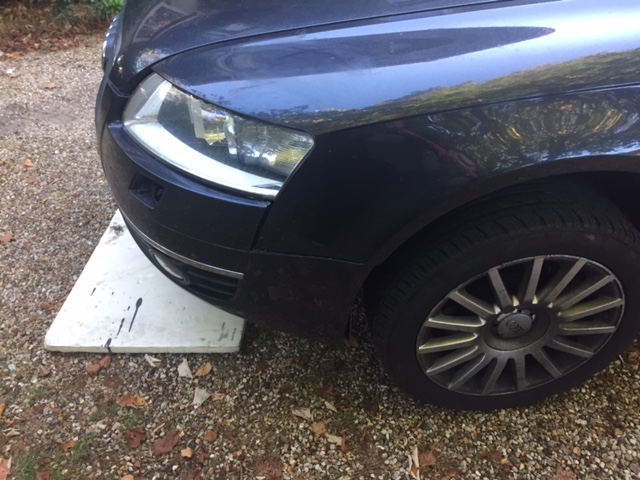

démontage des roues et des attaches rapides

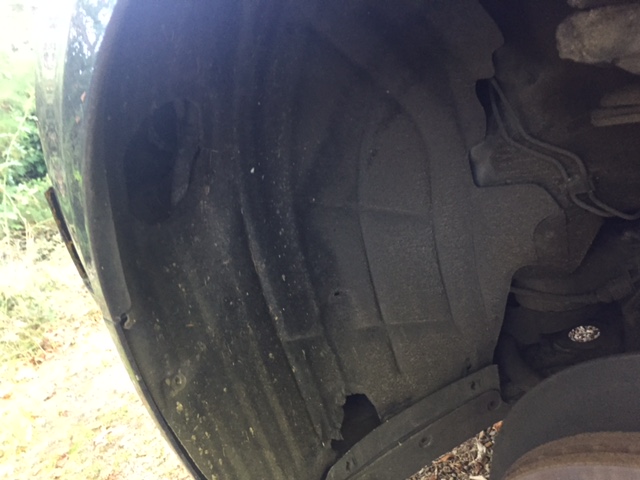

oui je sais passage de roue a changer (ca sera fait plus tard

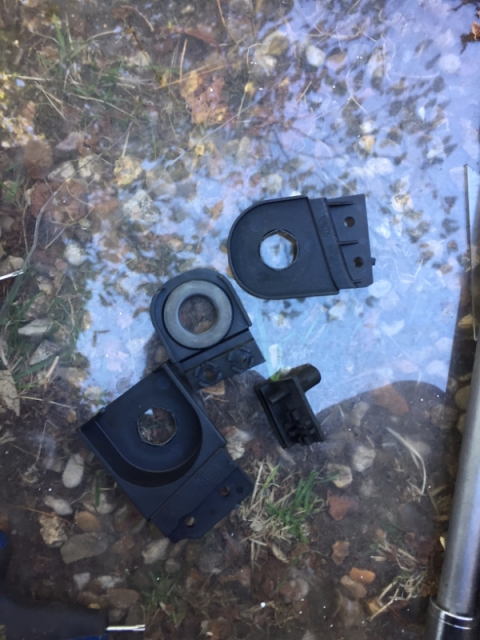

patte a changer


le kit de réparation des pattes des feux

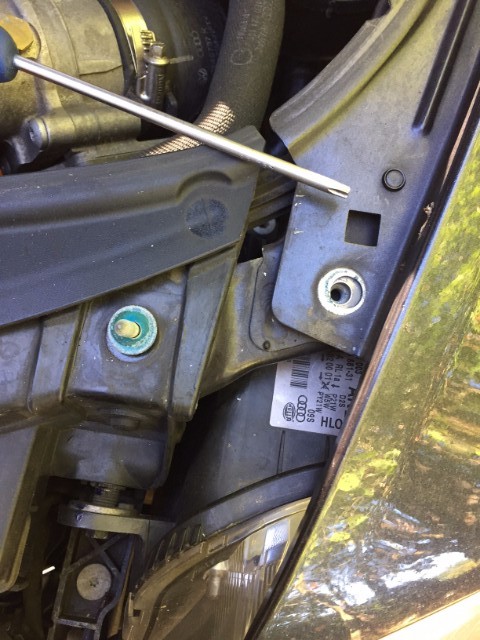

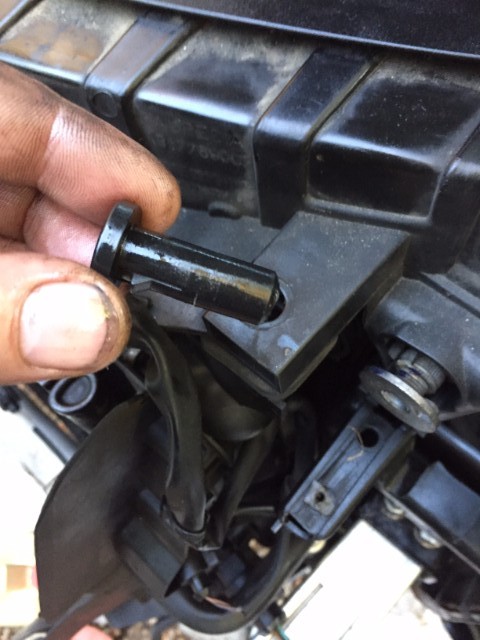

vis a démonter


ca sert à rien de dévisser celle la j'ai été un peu au pifo sur ce coup la !

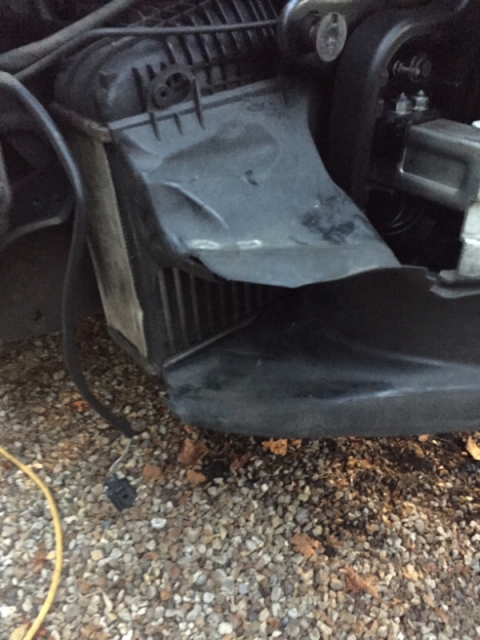

vuedes cache intercooler a démonté tres facile pas devis a démonter


démonter le cache en poussant vers la gauche

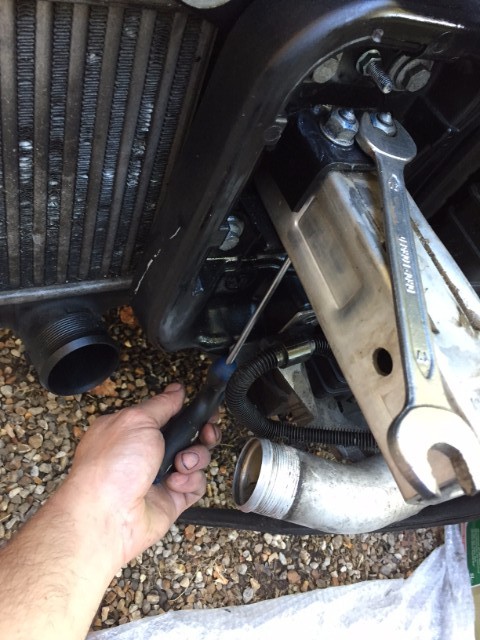

et on démonte les tubules avec un nettoyage des résidus d'huile

(il le font chez audi ...naaa je crois pas...

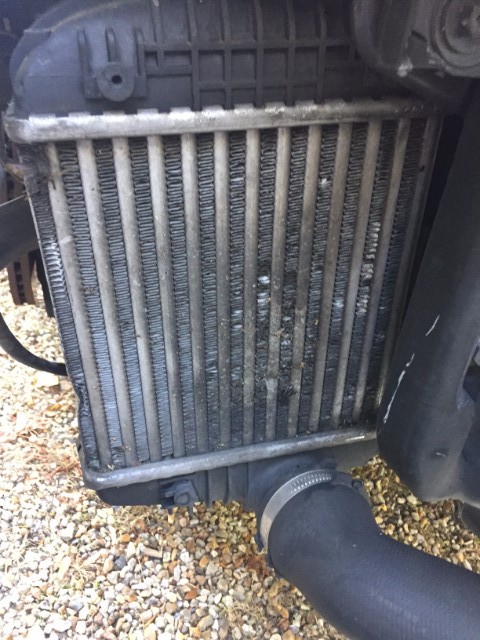

et oui les ailette en ont pris plein la g... , pour les courageux ça ce redresse avec un petit tournevis

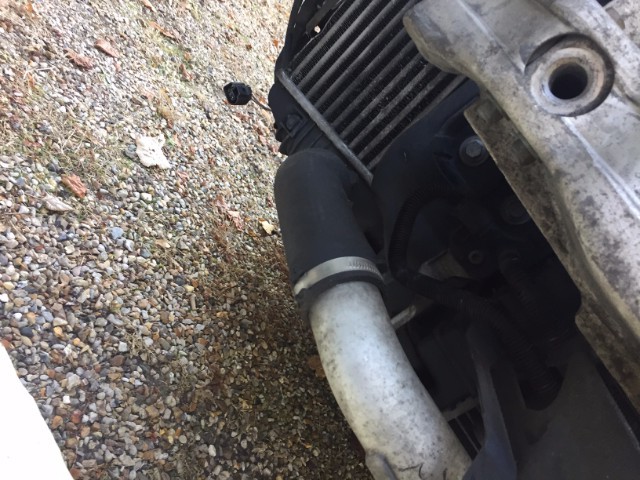

on démonte les tubulures ci dessous :



89hts7.jpeg[/ur



démontage de la protection, le plus simple c'esrt de commencer par la petite partie en caoutchouc au dessus

et ensuite on sort les vis sans soucis j'ai pas fait comme ca de suite ..

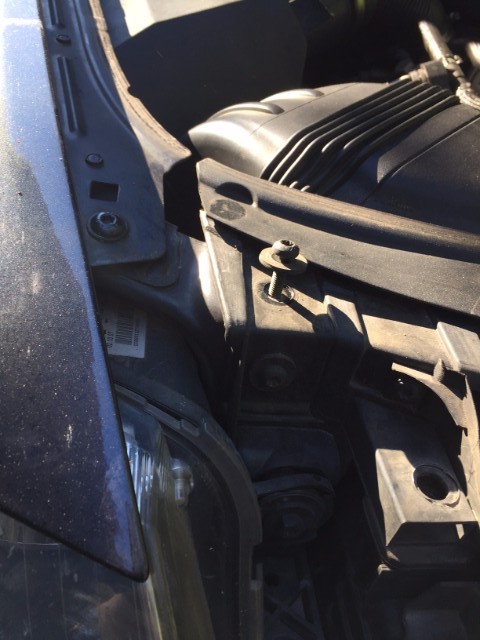

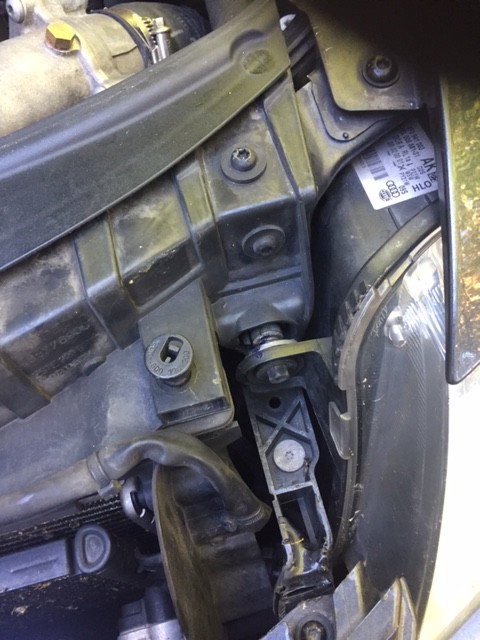

fixation du radiateur








démontage de la fixation voir la prcédure de position de maintenance

4 vis + 2 vis sur la patte de maintient de la protection

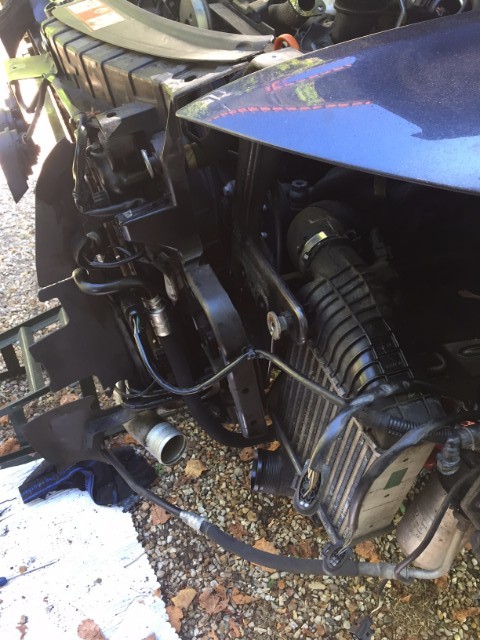

une autre vue avant démontage

qf847a.jpg[/ur]

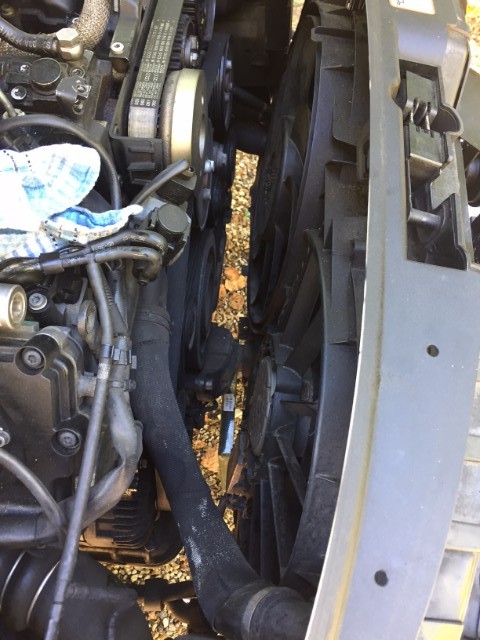

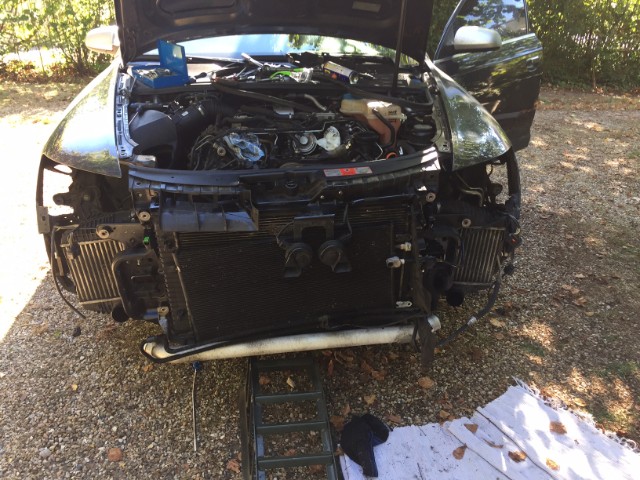

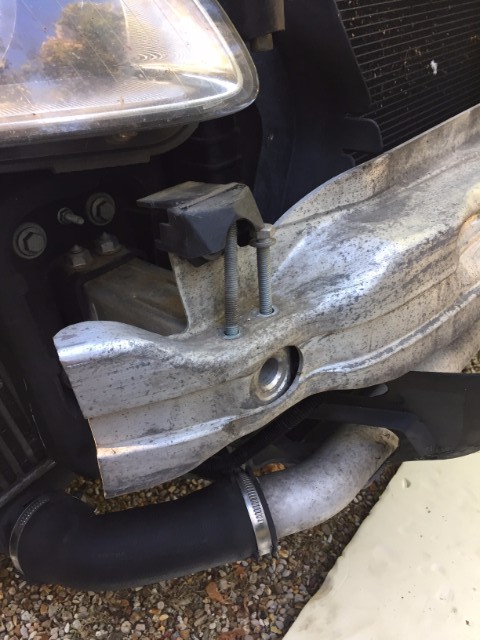

vue avec la partie démonté et les phares enlevés

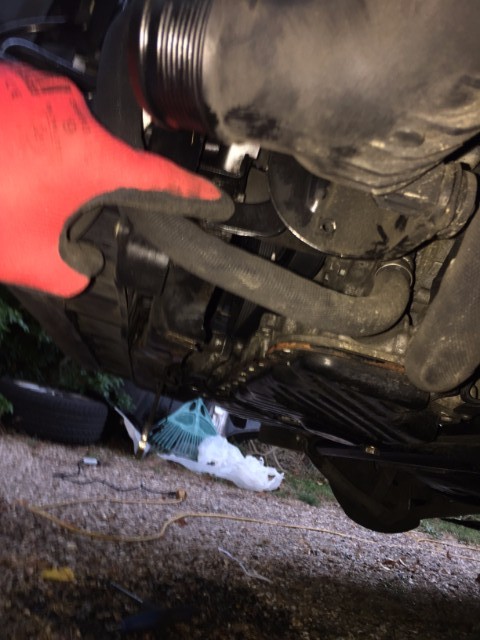

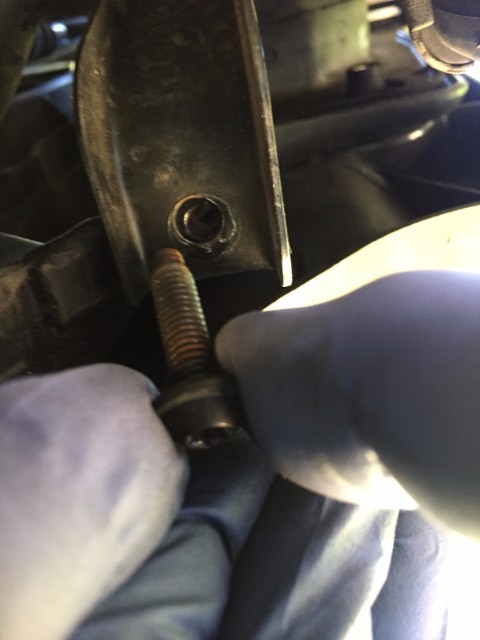

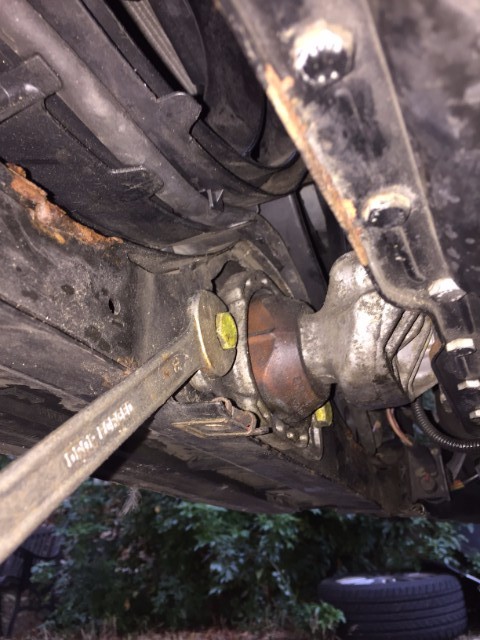

y'a aussi 2 Vis en dessous la voiture


elle sont la : une de chaque coté droite et gauche




fixation du radiateur (au remontage commencer par la sans serrer le vis a fond)




dévisser le maintien attention au remontage faire ca avant sinon vous etes bon pour tout démonter comme moi !!



mais la ca m'a fait peur j'avoue !!



systeme D pas de lampe j'ai pris celle de mon bureau MDR




















j'ai démonté le collecteur d’admission mais c'était pas nécessaire,






Ensuite ....sésam ouvre toi



pour avoir plus d'espace j'ai démonté cette durite ca enleve environs 6 litre de LDR

mais je pense que c'est pas nécessaire si on fait pas l'alternateur

de mon coté je compte finir la vidange, je détaillerais plus tard sur ce tutoriel






vue sur la courroie HP

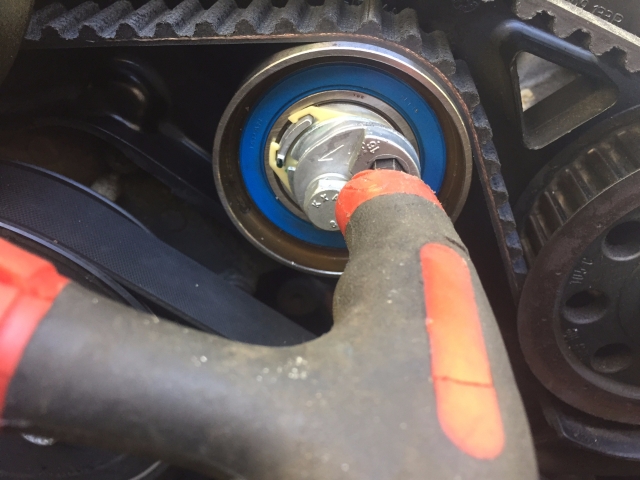

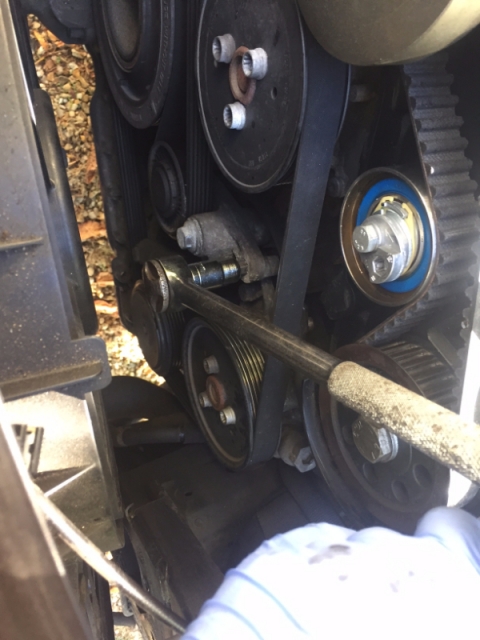

on détend la courroie avec la trox (sur cette photo le tendeur à déjà été monté)

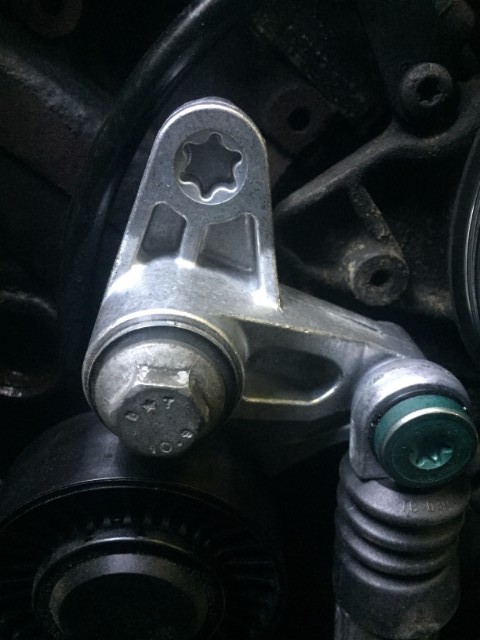

petite précision aucune diffculté pour changer les poulies et le tendeur on dévisse on revisse



Allez! une petite pause ALTERNATEUR :

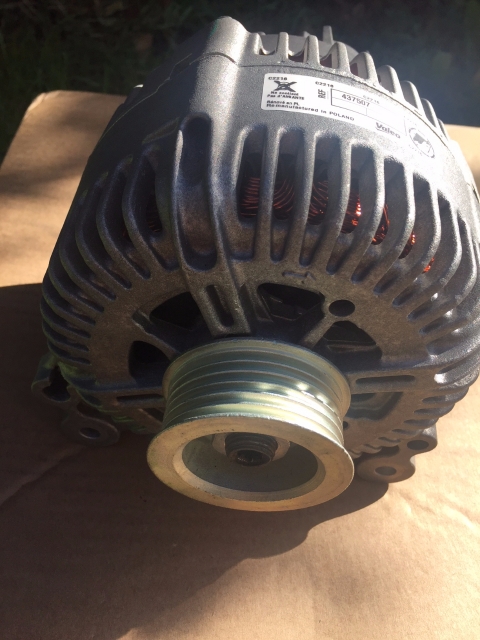

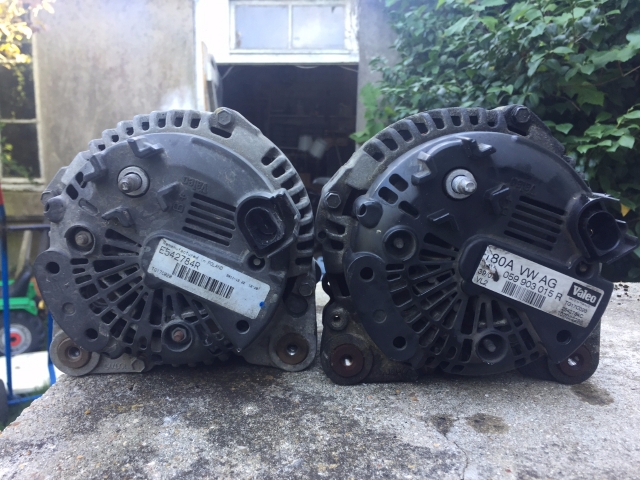

le veille alternateur et l’occase qui na pas marché


oscaro

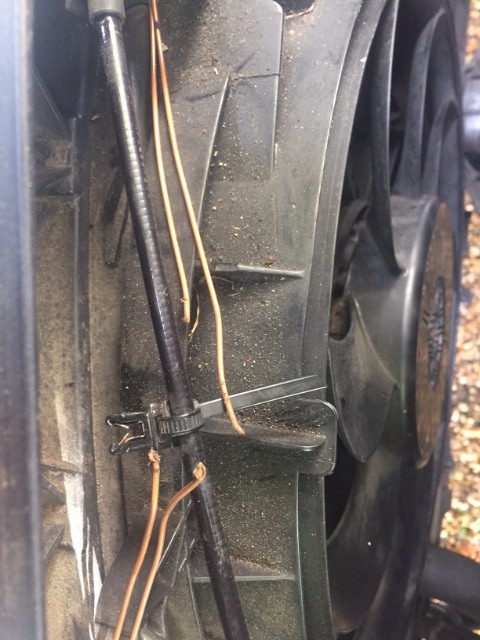

mauvaise surprise le câble était coupé (détécteur d'ouverture capot)

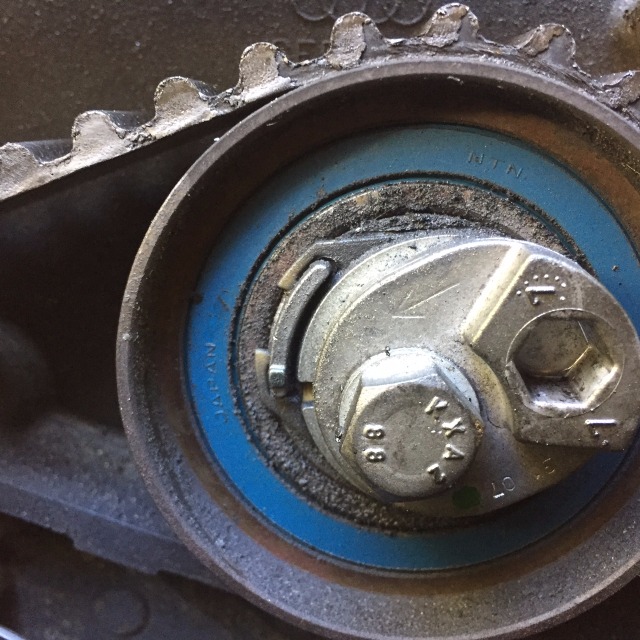

old tendeur

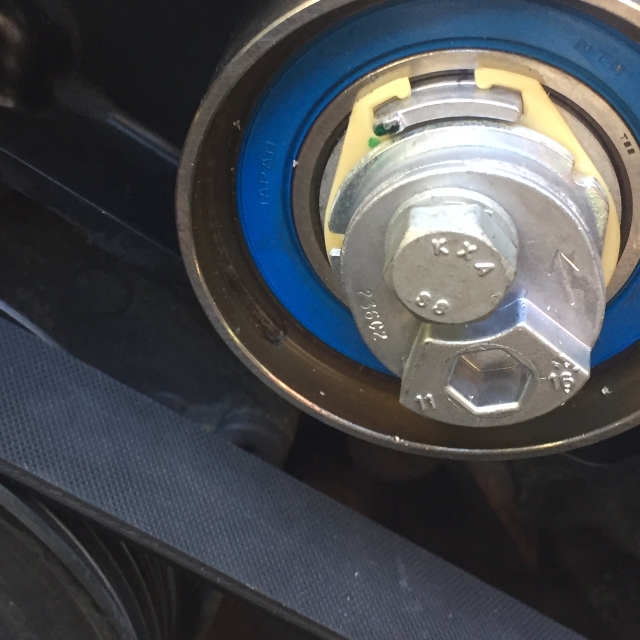

New tendeur pompe HP avant tension

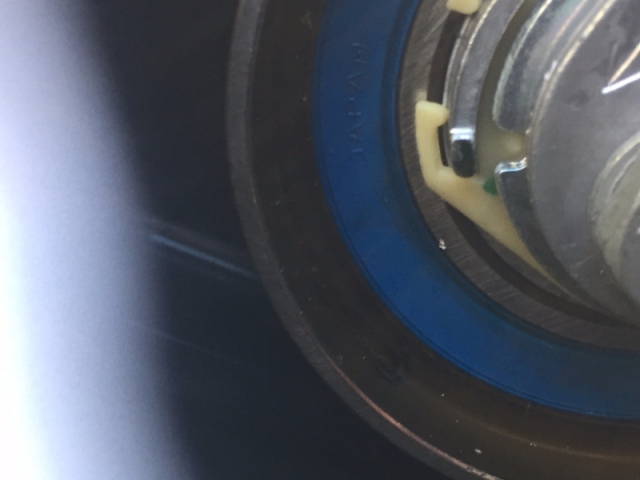

Montage et réglage a 13h puis serrage 23 nm




opération simple faut juste pas forcé et y aller doucement on peu recommencer si on ce trompe pas de problème

pompe a eau changer pas pas trop pris de photo a ce moment la mais rien de sorcier on dévisse on nettoie et on remonte serrage des vis 9 nm

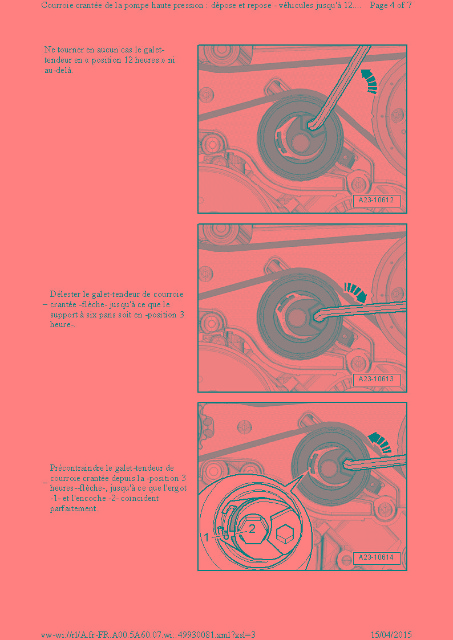

y261ad.jpg+

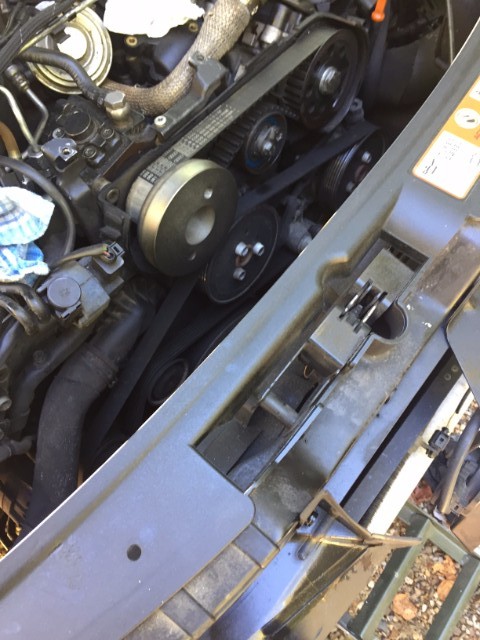

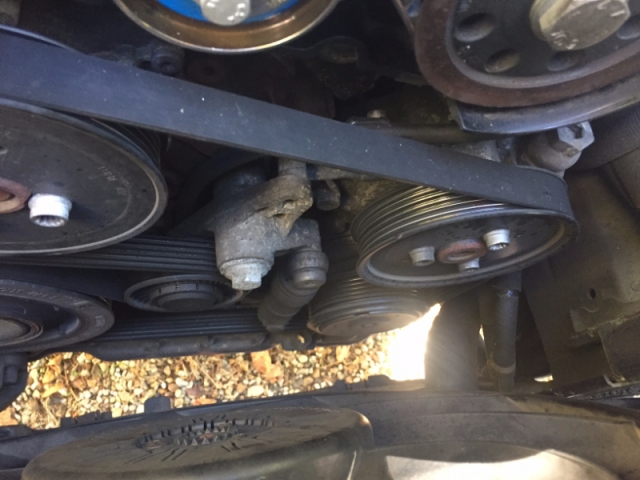

tension courroie

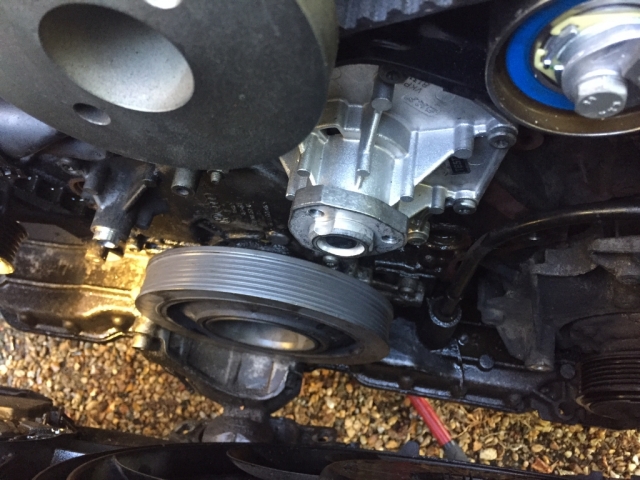

sur cette photo la pompe et les tendeurs ont déjà été remplacés

manque la poulie a gauche de la photo

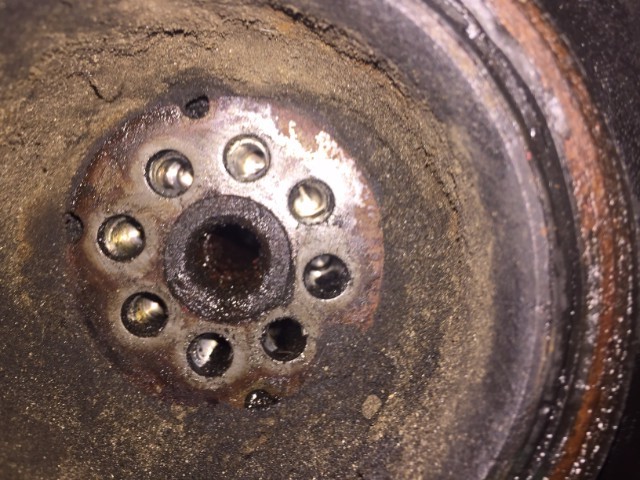

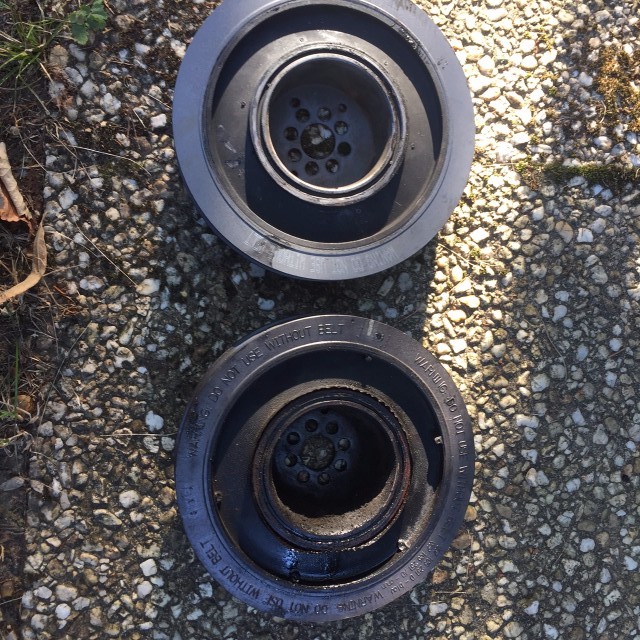

photo de la dampler dévisser qui était collé il y'a la fameuse cale de compensation sur la photo




la neuve est en haut :

cj0h6b.jpg[/

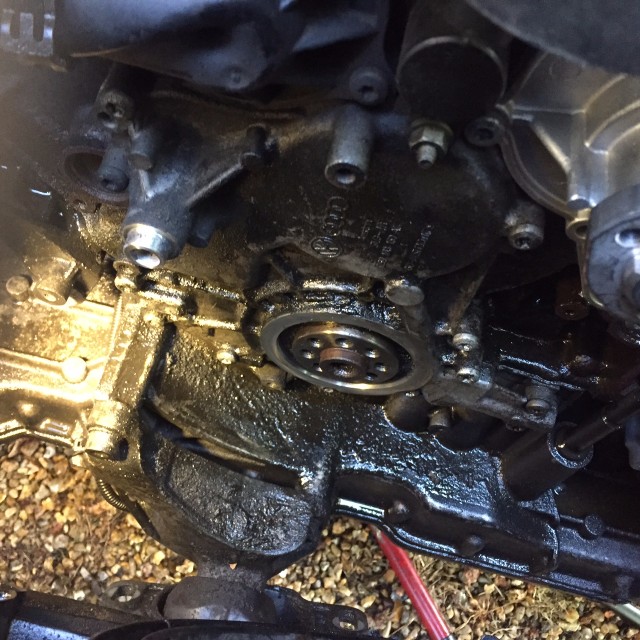

Jen ai ... humm pour retirer la dampler,

elle été colle utilisation d'une barre de fer pour décollé la dampler doucement de chaque coté

+ wins pendant 2h pause dej et voilà le travail



(le gras c'est le win et pas une fuite du joint spie +

le liquide de refroidissement qui a coulé suite au changement de pompe)



]3cyybn.jpg[/url]



Précision pour le remontage de la courroie :



je n'ai pas put faire tournée le moteur avec l'outils spécifique, j'ai donc lancé le moteur directement ce qui est fortement déconseillé !

j'ai comme même démonté, 4 fois et remonté et lancer le moteur sans problème

mais j'ai pris le temps de vérifier plusieurs fois le passage de la courroie avant

une fois la courroie installé vérifier l’alignement sur tout les poulies passer la main dans les zone non visible

au niveau de la dampler ca passe vraiment juste d'ailleur, il faut commencer par installer la courroie par la dampler

une fois pratiquement monté détendre le tendeur et inséré la courroie sur la poulie du tendeur

vérifier bien l'alignement prenez des photo avant le démontage sur les poulies non rainurées

pour avoir l'emplacement exacte de l'ancienne mais je pinaille , une fois monté comme il faut sur les poulies rainuées

normalement pas de soucis

je l'ai fait seul sans aucune aide aucun problème de ce coté



Remontage du PC je vous invite a chercher sur le forum il y'a un tuto sur le démontage

j'ai eu un petit soucis je préfere vous en parler au remontage si le pc a du mal a rentré sur les coté ne surtout par forcer

c'est certainement les phares qui on bougé et donc le pc touche (je viens d'avoir le cas)

le plus pénible c'est le montage du pc tout seul il vaux mieux être a deux



sinon ce jour j'ai fait mon essais routier, j'ai encore quelles bricoles , donc les phares qui ont mal vieilli 10a cette année quand meme !

tout va pour le mieux opération réussi !.

Partager ce message


Lien à poster
Partager sur d’autres sites

Et voila qui est interessant!



Mais je veux etre le premier qui te dis bravo, pour le fait d'avoir pris de photos et pour le tuto que tu fais. Il sera tres utile a beaucoup d'entre nous.

Bon courage pour la suite!

Partager ce message


Lien à poster
Partager sur d’autres sites

C'est toi!

j'avais un peu de stresse avant de me lancer mais une fois le pc démonté tu réfléchie plus

et vous avez pas vu le reste il va y en avoir des photos je sais pas si le topic va encaisser :roi:

Partager ce message


Lien à poster
Partager sur d’autres sites

Alors franchement, Féloche.

Autant pour le travail réalisé que pour le partage avec la communauté.

D'ailleurs, tu risques de passer plus de temps avec ce tuto, qu'avec la partie technique.



Encore merci.

Partager ce message


Lien à poster
Partager sur d’autres sites

bravo Monsieur Helio, ça donne envie de se lancer, on attend la suite avec impatience.

mais dit moi tu as aussi changé le joint spi derriere le damper et combien de bornes la titine??

Partager ce message


Lien à poster
Partager sur d’autres sites

195000 km non je sais j'ai pas fait le joint spie ca sera pour la prochaine fois..



et puis s'il il fuit maintenant je sais démonté ca m’angoisse pas plus que ca..j'avais pas l'extracteur je sais qu'on peu percer et mettre des vis pour l'extraire mais a remettre c'est pas évident

et comme j'ai pas la procédure pour le joint je préféré pas y toucher

**** EDIT

j'ai trouvé la procédure effectivement pour remettre le spie sans outils j'ai bien fait de pas le faire ca c'est une gosse galère sans l'outils pour insérer le joint

je programme cette opération pour un peu plus tard déjà trouver les outils spécifiques

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Helioman, et chapeaux pour le tuto !!!

Juste une question sur la pompe à Eau, il me semble que sur nos A6 ( Non FL ), elle avait des palles en metal, chose que tu ne trouves plus sur les sites de pièces ... ou tout est en plastique ... tu l'as prise ou la tienne ? chez Audi ( qui ont des palles en metal apparement suite aux nombreux soucis de celles qui ont des plastiques :-( .... ) .

Merci .

Partager ce message


Lien à poster
Partager sur d’autres sites

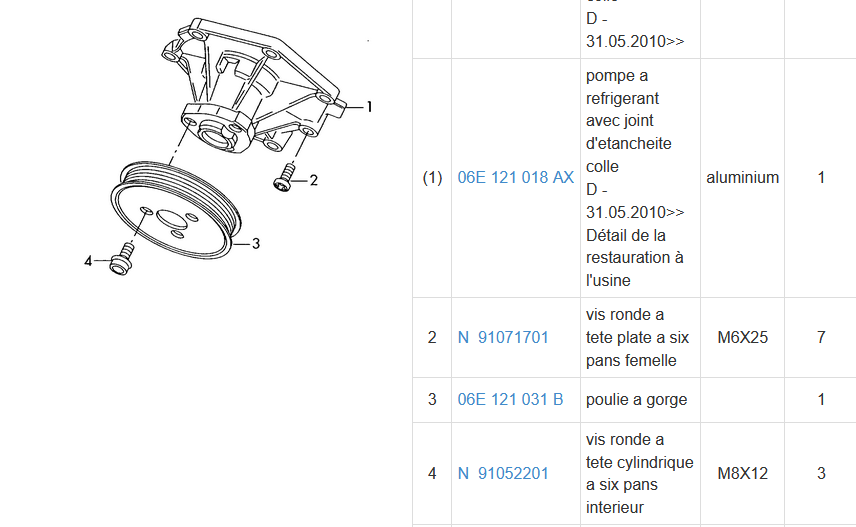

je te confirme que la pompe a eau a bien des pales en métal toute les pieces on été prit chez Oscaro

gates pour la dampler

je vais essayer de te trouver des photos j'ai encore une palanqué de photos a mettre j'en suis a 50% et oui !

Partager ce message


Lien à poster
Partager sur d’autres sites

Super boulot et merci pour le partage :marcelpoire:



Bon courage pour la suite !



A+

Partager ce message


Lien à poster
Partager sur d’autres sites

helio, quel est l'interet de changer la poulie damper, c'est une piece en acier non?

usure des stries ou pas?

Partager ce message


Lien à poster
Partager sur d’autres sites

Ben que dire, si ce n'est que je suis sur le c..l pour le taf que tu as accompli. Un grand bravo à toi...;-)

Il faudra que je m'y penche sur la mienne, mais je n'est pas le même moteur donc faudra que je fasse un point avant.

Encore bravo helio...;-)

Partager ce message


Lien à poster
Partager sur d’autres sites

je sais pas l’intéré de la changer mais pour 130 euros en plus je vais pas me gêner avoir tout l'avant a neuf c'est un gage de sérénité

la seule chose ou je m'en veux c'est de ne pas avoir fait le joint spie

j'ai lu ailleurs que c'était pas évident a remettre donc il faut comme même avoir l'outil spécifique

mais bon si ca fuit ca reste facile à identifier

a ce jour j'ai fini le remontage de l'avant mais il me reste le pc à remettre et il me manque le gicleur droit qui est cassé



j’espère d'ici 15 jour compléter le tutoriel et le finir complètement avec toujours pleins de photo et dans le future je ferais quelles améliorations,

merci pour vos remerciement cela me touche, l'avantage de faire un tuto quand on est un non professionnel c'est qu'on fait les chose plus doucement et on réfléchie au moindre coup de vis ou clé

ce qui permet de prendre des photos et de ne pas ce précipiter

Partager ce message


Lien à poster
Partager sur d’autres sites

Ben helioman je te tire mon chapeau , franchement c'est du bon boulot .Là tu est tranquille pour un moment .

Partager ce message


Lien à poster
Partager sur d’autres sites

Beau boulot que voila pour un "novice" en mécanique. Je vois que le degré de difficulté ne te fait pas peur, félicitations de t'être lancé dans l'aventure.

Partager ce message


Lien à poster
Partager sur d’autres sites

novice en audi j'ai comme même refait quelle motos..

mais c'est vrai que les voitures c'est un peu nouveau pour moi, mais ayant toute les procédures avec elsa on ce lance "entouré"

et avec une team pareil on est soutenu !

quelle part c'est pas très compliqué à faire en plus on peu le faire seul, et pour la 1er fois ,on met un peu plus de temps chaque vis enlever est médité et réfléchi forcement..

cette semaine je suis en phase de remontage,

j'ai pas trouvé ma fuite de courant mais au moins j'ai résolue le Default du régulateur d'alternateur..c'est bien ca va me faire de l'occupation la recherche de panne mais vue la fuite (3a) c'est

certainement le démarreur si c'est pas l’alternateur je vais le débrancher pour voir si c'est ca, mais j'espere pas , le démarreur à changer vu l'endroit ca semble coriace..ou une masse..

il me manque à refixer quelles vis sur le radiateur, je viens de recevoir mon gicleur de phare qui était cassé de chez oscaro et les petites vis je les récupere demain matin!

pour le colliers du gicleurs je vais mettre des colliers de serrage à vis et remonter le pc j’espère finir pour vendredi,

parce que je me les cailles en moto le matin louul

Partager ce message


Lien à poster
Partager sur d’autres sites

Mdr!!



Au fait, avais-tu regardé pour le calorstat? Est-ce accessible et/ou conseillé de le faire en même temps que la pompe à eau?

Partager ce message


Lien à poster
Partager sur d’autres sites

salut staphi

non pas du tout je sais même pas ou il est , ?

c'est vrai que c'est conseillé de le remplacer en même temps mais bon, ca sera pour la prochaine fois il n'y a pas de préconisation pour le calorstat en général

donc j'ai laissé

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui il est accessible il est en haut a gauche quand ont est en face. c'est simple la durite supérieur de refroidissement côté passager est fixé dessus☺



Envoyé de mon SM-G531F en utilisant Tapatalk

Partager ce message


Lien à poster
Partager sur d’autres sites

Mon Elsa est dans les choux mais en effet il est bien derrière l'arrivée de LdR, l'arrivée coudée au dessus de la damper.



Après pour la suite, pas d'info pour l'instant..

Partager ce message


Lien à poster
Partager sur d’autres sites

à oui je vois il y'a un boitier noir au dessus de la dampler le calorstat est dedans ok ok ! bien vu !

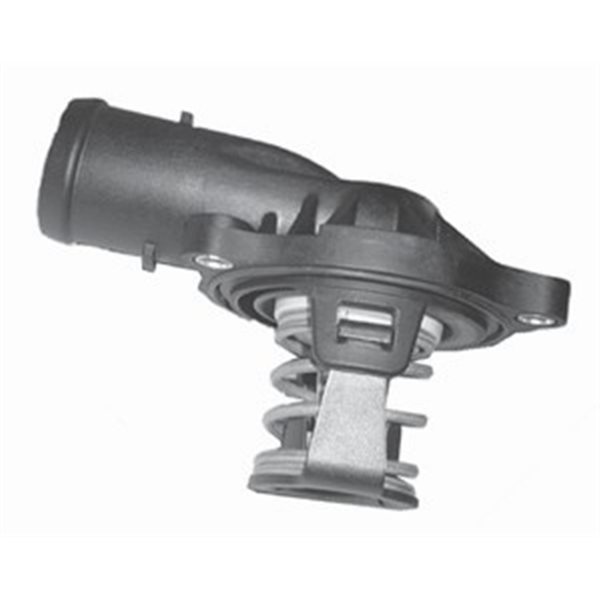

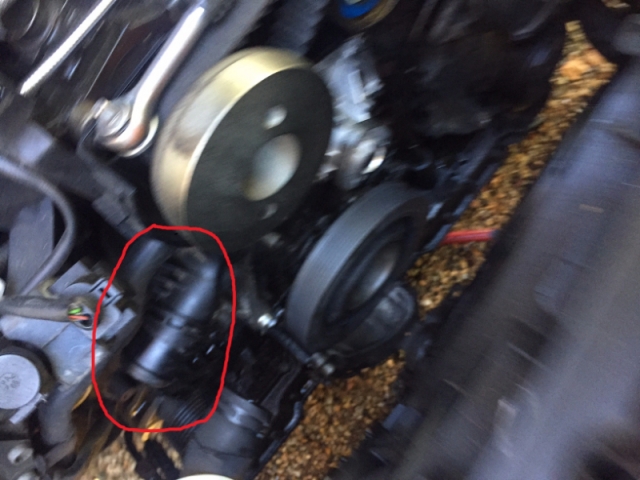

je Pense que le calorstat est la :




désoler pour la qualité

Partager ce message


Lien à poster
Partager sur d’autres sites

Bravo et merci pour ce tuto fort bien documenté !

Partager ce message


Lien à poster
Partager sur d’autres sites

qq peu m'aider je ch le iien du tuto des phares et du démontage du pc pour y mettre les lien dans le topic merci

@zechot c'est un plaisir de vous l'avoir fait

Partager ce message


Lien à poster
Partager sur d’autres sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Visiteur
Répondre à ce sujet…

×   Collé en tant que texte enrichi.   Restaurer la mise en forme

  Seulement 75 émoticônes maximum sont autorisées.

×   Votre lien a été automatiquement intégré.   Afficher plutôt comme un lien

×   Votre contenu précédent a été rétabli.   Vider l’éditeur

×   Vous ne pouvez pas directement coller des images. Envoyez-les depuis votre ordinateur ou insérez-les depuis une URL.


Rappel sur la diffamation et la calomnie

La diffusion d’informations fausses ou erronées visant à déstabiliser, voire à compromettre l’intégrité d’autrui, voire même jugée tendancieuse ou malhonnête, pourra être considérée comme de la diffamation pouvant faire valoir nos droits en déposant plainte contre les auteurs de ces propos.

C'est pourquoi, vous êtes tenus de respecter notre Charte d'Utilisation à l'instant même que vous vous trouvez dans ces lieux.

AudiPassion (Officiel) sur Facebook

Groupe Facebook Officiel du Forum.

AP_Logo_FB

×
×
  • Créer...
