Sonde liquide de refroidissement

[unixmen]

Bonjour



pouvez vous me dire où se trouve la sonde de température du liquide de refroidissement ?

J'ai cherché sur le forum mais les schémas ne me permettent pas de la localiser.

Mon moteur est un 1.9 de 110cv

Merci



[Dnij]

De mémoire en sortie de culasse au niveau des tuyaux de refroidissement qui vont sur l'échangeur eau/huile et le tube cuivre qui va à la pompe à eau. Une fiche bleue.

[unixmen]

Bonsoir.

Aurais tu une photo ? La sortie de culasse , je ne sais pas où c'est ... 😅

Désolé pour mon ignorance , mais on est là pour apprendre 😁

Merci de ton aide dnij

[Ange 91]

Salut, quelle est ton type moteur?

AFN?

[unixmen]

Oui il me semble que c'est afn car ca me dit quelque chose





[WAUZZZ]

Salut,

La sonde de température du Liquide Refroidissement est montée sur la pipe en plastique Rep 12 de l'éclaté suivant :

https://audi.7zap.com/fr/rdw/audi+a4+avant/a4/1998-218/1/121-121040/

Cette pipe est sur l'arrière gauche de la culasse.

@+

[unixmen]

Merci wauzzz , au top comme d'hab.

Dernier détail, pour un AFN, c'est bien la sonde de couleur bleue ? J' ai commandé une carte mais au final je ai un gros doute car je vois bien le code afn sur les bleues mais pas sur les vertes...

[unixmen]

J' ai pris une photo car j' arrive pas trop à coller le schéma du site 7zap par rapport à mon moulin.

Est ce que l'on voit la sonde sur cette photo prise de la gauche vers l'arrière de la culasse ?







[pal2106]

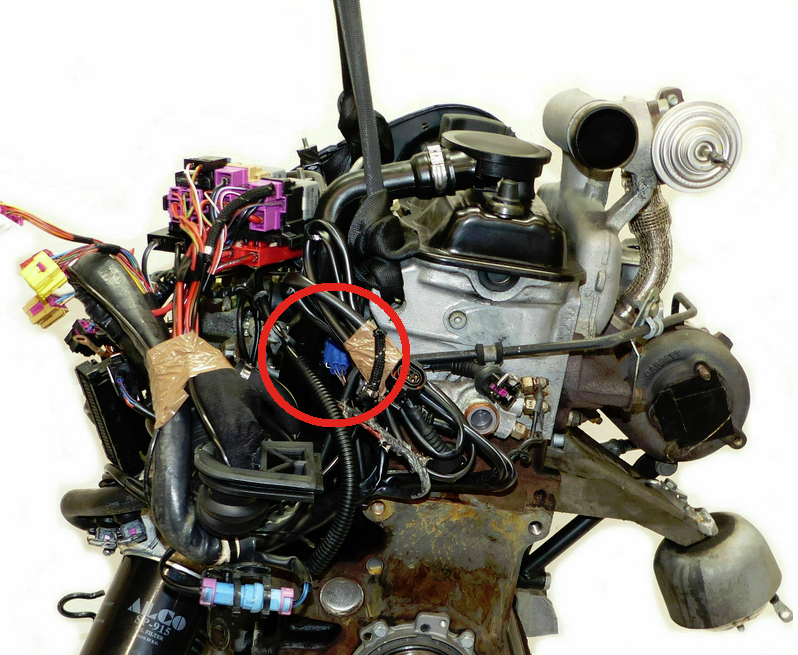

Salut, en regardant le schéma je dirais que la sonde se trouve ici.la prise bleu

[unixmen]

Hello Pal.

Ta photo est géniale , je reconnais les éléments du moteur que j' ai vu perso, mais du coup la sonde est vraiment derrière.

Peux tu me confirmer que la sonde est de couleur bleue et l'orifice de forme carrée ?

[pal2106]

salut,

je ne possède malheureusement pas ce moteur pour pouvoir te le confirmer ou prendre une photo plus explicite mais ce moteur à l'air de correspondre au tiens vu la photo que tu as posté.

Quand tu te tiens face au moteur je dirais que la sonde se trouve a droite du bloc et tourner vers l'arrière coté boite.

Si tu vois qqc qui ressemble à un capteur donc avec des fils et qui est branché sur le circuit d'eau je ne vois pas ce que cela pourrait être d'autre.

Au pire peut tu prendre une photo de ton moteur coté droit derrière la pompe a injection nous y verrons peut être plus clair.

[Dnij]

Hello unixmen,

Photos toute fraîche prises à l'instant sur mon AFN :



Enjoy !

Modifié 8 février 2021 par Dnij
Affichage direct des photos

[unixmen]

Ma-gni-fique !

Avec ça, j'ai plus d'excuses , je vais aller voir ça demain midi 👍👍

Juste savoir cmsi la sonde est de couleur verte (que j'ai) ou bleue .

Si tu as la réponse , je suis tout ouïe, sinon. Je saurais demain

Merci a toi Dnij

[Dnij]

Si tu as la sonde d'origine je te confirme qu'elle est bleue et porte la référence 078919501B

Quand j'ai changé la mienne, la nouvelle qui la remplace est de couleur verte et porte la nouvelle référence 059919501

La fiche est bien évidemment de couleur bleue, comme l'ancienne sonde

Modifié 9 février 2021 par Dnij

[unixmen]

Hello.

A ma grande surprise c est un moteur AVG que j'ai et non un AFN.

La disposition est la même concernant la sonde?

Modifié 11 février 2021 par unixmen

[WAUZZZ]

Salut,

Oui AVG et AFN sont identiques.

@+

[unixmen]

Impecc 👍

[unixmen]



Le 09/02/2021 à 06:36, Dnij a dit :

Si tu as la sonde d'origine je te confirme qu'elle est bleue et porte la référence 078919501B

Quand j'ai changé la mienne, la nouvelle qui la remplace est de couleur verte et porte la nouvelle référence 059919501

La fiche est bien évidemment de couleur bleue, comme l'ancienne sonde

Hello, je reviens pour mettre à jour le post.

Je viens de changer ma sonde, celle ci est de couleur verte et ne ressemble pas à ton modèle , la mienne est plutôt cylindrique et plus grande , mais peu importe.

Après avoir roulé quelques km , toujours pareil , je ne dépasse pas 75 degrés.

Je viens de contacter un mecano d'une concession Audi (Vélizy), qui me précise que sur ces moteurs , il ont reçu une note interne précisant que le fait que le moteur monte à 75 et pas plus soit normal car ces moteurs (tdi) ne chauffent pas... Autre piste le viscocoupleur.

La je sèche... Vos tdi 110 montent bien à 90c ?

Le thermostat pourrait il être en cause?

Merci de vos éclairages





[Dnij]

Jamais entendu parler d'une histoire pareille... Ton moteur est censé monter aux environs de 90°C sinon ton calorstat est probablement mort (il reste tout le temps ouvert).

J'avais le même problème, je ne montais qu'à 78. Depuis le changement du calorstat la température est normale.

[dangi]

Hello.

+1

Calorstat qui reste ouvert, donc eau qui ne reste pas assez longtemps dans le bloc moteur pour arriver à 90°C

[unixmen]

bonjour à tous.

Merci pour vos retours , ca me paraissait aussi bizarre, surtout que de souvenir , le véhicule ayant appartenu à mon père avant , il s'en plaignait aussi .

Le calorstat est difficile à changer ?

merci de vos lumières.

[Dnij]

Bonjour,

Non pas vraiment mais il faut vidanger le circuit car il se trouve sous le moteur.

Je ne me souviens plus s'il est vendu avec le joint, renseigne toi avant de commander.

Si jamais ton circuit est sale genre boue ou rouille rince le bien mais pas au karcher !!!

Tu ne nous as pas dit si tu avais du chauffage dans l'habitacle ?

La "maladie" des B5 entre autres c'est le radiateur de chauffage situé derrière le TdB qui se bouche.

Ca m'est arrivé sur la mienne je t'invite à consulter mon topic si c'est ton cas aussi.

Au remplissage utilise du G13 pur dilué à l'eau déminéralisée (moi je fais 40/60 mais je suis à La Réunion, à adapter à ton climat)

@+

[unixmen]

Salut dnij.

Oui j'ai du chauffage , aucun soucis , c'est uniquement cette température instable qui me gène , au vu de la perte de performance due à une température du LDR plus basse qu'attendue et d'une usure prématurée dans le temps.

Je l'ai récupéré de mon père qui est décédé, et je ne supporte aucune anomalie sur mes véhicules.

J'ai déjà changé la sonde mais sans succès , je m'attaque donc au calorstat et j'apprends de ce fait la mécanique n'étant pas du tout dans le domaine (informatique)

Sur un autre forum, on parle de vos de purge , mais certains ne l'ont pas , peux tu m'aider du coup sur la purge du LDR?

Oui le joint est bien inclus avec le calorstat.

J'ai commandé en parallèle les joints pour condamner définitivement la vanne egr , et tout ça c'est grâce au forum, donc à vous , petits remerciements au passage 👍

Merci de ton aide

[Dnij]

Ce n'est pas une vis, c'est un orifice dans une des 2 durits qui sortent du radiateur de chauffage, dans le compartiment moteur à côté de la batterie.

Présent sur mon AFN, je ne sais pas sur les autres modèles ?

[dangi]

Hello.

L"age de nos B5 a bien fragilisé les 2 extrémités du radiateur de chauffage. Lorsque tu les manipuleras pour faire apparaitre l'orifice de purge, vas y tout doux !!



[unixmen]

Hello.

J'ai un AVG.

Je pensais qu'une vis de purge en bas du radiateur existait plus tôt que de tirer sur la durite...

Ça va être long a purger et ça va en mettre partout , pas pratique pour récupérer le liquide au final





[dangi]

Hello.

Un système de purge est fait pour purger l'air qui pourrait y avoir dans le circuit de liquide de refroidissement.

Comme tout système de purge il est toujours situé au plus haut du circuit. Donc en bas du radiateur ne serait pas un emplacement très judicieux.

Je pense que tu cherches non pas une vis de purge mais une vis de vidange du circuit.

Tu devrais effectivement trouver cette vis côté gauche  en bas du radiateur.

Sinon tu as aussi la possibilité de démonter la durite la plus base du radiateur. Les vis de vidange de radiateur sont parfois un peu cassantes.





[unixmen]

Hello dangi c est bien ça

C'est la vis de vidange dont je parlais.

C est vrai que 20 ans après les plastiques n'ont plus les mêmes souplesses , je ferais tomber le pare-choc pour voir dans quel état la vis de vidange est.

Merci 😉

[unixmen]

bonjour a tous, suite a mon comm ci-dessus, j'ai deux questions :

1- doit on obligatoirement enlever le parechoc pour remplacer le calorstat ?

2- y  t'il d'autres pieces a deposer pour cela ?



merci pour votre assistance.

[Dnij]

Non inutile de déposer le parechoc pour remplacer le calorstat. En revanche, si tu veux accéder à la vis de vidange c'est plus pratique.

Une fois vidangée, il faut déposer la durit qui arrive sur l'ajutage et déposer les 2 vis de l'ajutage pour y trouver le calorstat à l'intérieur.

[unixmen]

Merci dnij.

Je compte remplacer le calorstat ce weekend j'aurais plus de temps.

Je mettrais à jour d'ici la.

Bonne journée à tous et courage.





[unixmen]

bonsoir a tous

voila le calorstat est changé et la température monte a 90 degrés enfin , même un peu plus 91/92 mais c est stable.



j'ai pas eu à démonter le parechoc , j'ai dévissé directement la partie plastique qui cache le calorstat.

Ensuite, le calorstat sort sans trop de mal avec un tournevis.

par contre la ou j'ai galéré , c'est pour faire tenir le calorstat en place avant de pouvoir revisser la partie plastique.

En effet la pièce de rechange que j'ai acheté était accompagnée d'un joint mais de forme ronde, pas pratique a mettre , alors que le joint d'origine lui , est plat et peut être mis directement sur la tète plastiqué..

Du coup , j'ai récupéré l'ancien filtre qui était en bon état puis l'ai replacé sur la tète afin de pouvoir refixer celle-ci.

Apres une bonne dizaine de minutes , la voiture a commencé à chauffer tout doucement et a atteint les 91/92 degrés, puis j'ai complété de nouveau avec du LDR.

Après avoir fait quelques kms , j'ai vérifié de nouveau que le joint de la tète plastique ne fuyait pas , RAS.



J'ai quand même une question , est ce qu'il y a une purge a faire ou ce n'est pas la peine ?





[Dnij]

Purge si tu entends des "glou glou" dans ta ventilation depuis l'habitacle.

Mais généralement ça finit par se purger tout seul sur ces moteurs.

[unixmen]

Aucun glouglou.

On peut fermer le sujet

Merci a tous pour votre assistance.
