Tuto installation lentille xenon EVOX-R 2.0 sans option AFS


Messages recommandés

Aller voici enfin le tutoriel pour changer les lentilles Hella H55 d'origine de nos Audi A6 et d'autre modele d'ailleurs par des EVOX-R 2.0. C'est mon premier auto donc n'hésitez pas si vous avez des remarques ou questions...



Petite precision je n'ai pas pour ma part l'option AFS (feux d'éclairage de virage) donc montage beaucoup plus simple et pas besoin d'ouvrir l'optique



Déjà on commence par le démontage de la face avant pour cela je ne ferais pas de nouveau tuto il y en a déjà de très bien sur le site:



https://forums.audipassion.com/topic/78031-changement-calandre-a6-par-une-s6/page__p__1377959__hl__l'installation d'une calandre S6 __fromsearch__1&?do=findComment&comment=1377959

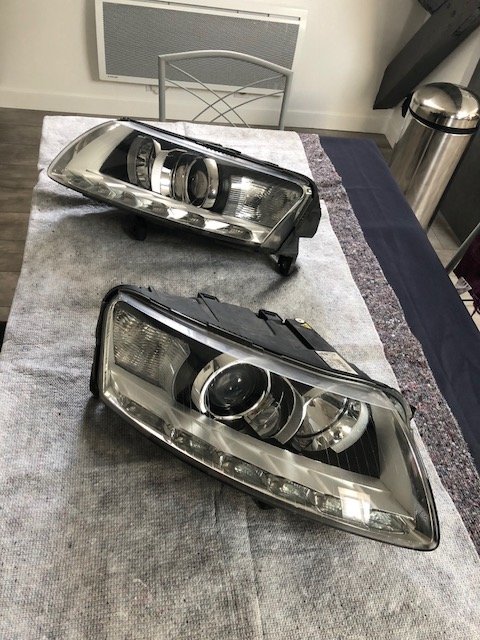

Une fois les optiques sorties

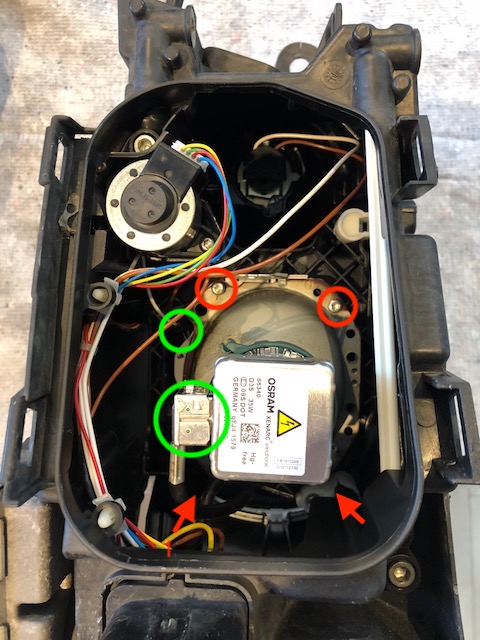

on retire juste la trappe d'accès arrière et on arrive la dessus






Pour sortir le bloc lentille rien de très compliqué juste a dévisser les 4 vis TORX (en rouge) puis débrancher le câble de l'ampoule et l'alimentation de l'électro-aimant (en vert)

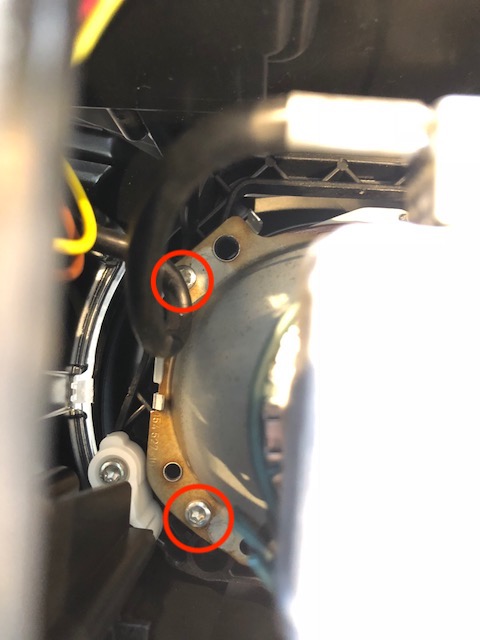

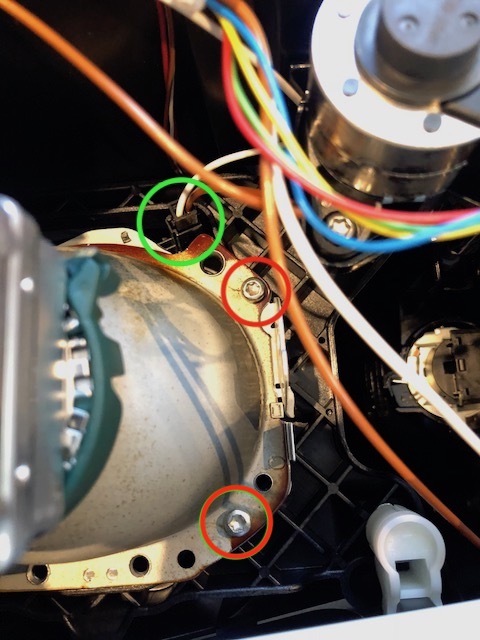

Voici plus en détail














La ou je me suis retrouvé embêté c'est que je me suis retrouvé avec un sorte d'enjoliveur noir clipsé autour de la lentille qui empêche de sortir le bloc comme ça. En clissant un petit tournevis il faut juste la declipser et la récupérer dans le phare rien d'important mais fallait le savoir ^^

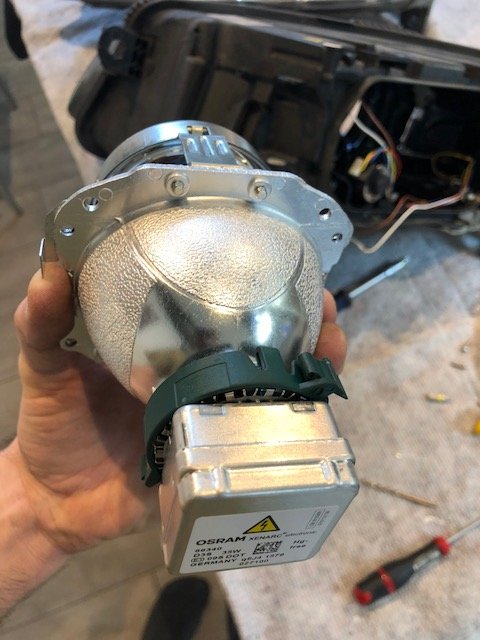

Voici l'ancien bloc de sorti ça donne ça






Biensur démonter l'ampoule en faisant un quart de tour pour ma part j'ai récupéré les fixation d'origine donc rien de particulier à faire c'est plug and play.

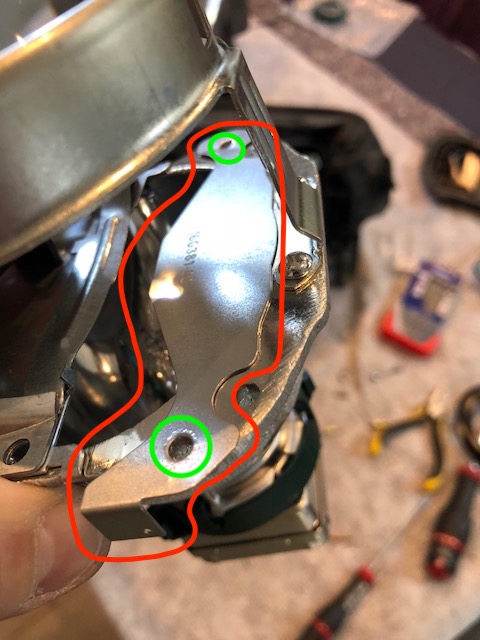

La petite particularité est ici il ne faut surtout pas oublier de récupérer sur les anciens blocs lentilles la petite plaque (en rouge) qui donne la forme du faisceau et la réinstaller sur les EVOX-R






Cette fameuse plaque (en rouge) est poinçonné de part et d'autre (en vert)



Pour le remontage rien de particulier ne pas oublier de remettre l'enjoliveur noir autour de la lentille j'ai réussi a faire sortir la lentille avec l'enjoliveur dessus mais avec un peu de dextérité le nouveau bloc rentre dans l'optique avec l'enjoliveur clipsé dessus donc tant mieux.



Puis refaire l'opération inverse refixer les 4 vis du nouveau bloc lentille, remettre le petit connecteur de l'électro aimant et l'alimentation de l'ampoule, on referme tout ça et voila vous avez officiellement un vrai éclairage xenon sur votre audi ^^

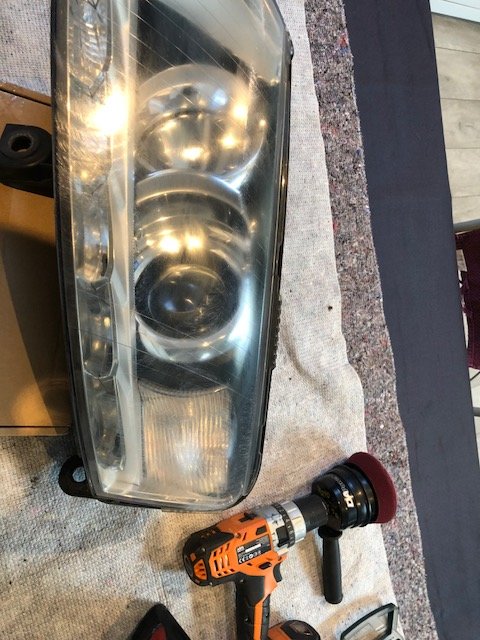

Pour ma part ça ma pris 2H démontage et remontage du PC compris avec au passage une petite rénovation de phare.








Si besoin voici le lien pour refaire le réglage des sites des xénons:



https://forums.audipassion.com/topic/196754-réglage-xénons-sur-a6-4f/



Si vous voulez voir les résultats de nuit du avant après la modification tout est dispo sur mon garage directement



https://forums.audipassion.com/topic/199477-drik3121-audi-a6-c6-avant-30tdi-240cv-tiptro-evox-r-20-posés/?page=10



Lien vers le commentaire
Partager sur d’autres sites

Super Drik.🖒🖒🖒

Merci pour ton tuto.

Faut que je fasse les miens, dès que j'ai du temps je les attaque.

Lien vers le commentaire
Partager sur d’autres sites

Merci AL49 oui je viens de voir ^^ le correcteur Apple m’a corrigé des trucs


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Merci et bravo pour ce tuto très bien documenté.



Mon rêve serait de repérer le fil de commande de levée de la "paupière" qui te fait passer en phare, et de s'en servir pour commander

un relais qui allumerait les ampoules de l'appel de phare, qui comme chacun a remarqué, ne s'allument pas en plein phare.



Mais j'ai un peu peur de ce qu'en penserait le calculateur ?

Lien vers le commentaire
Partager sur d’autres sites

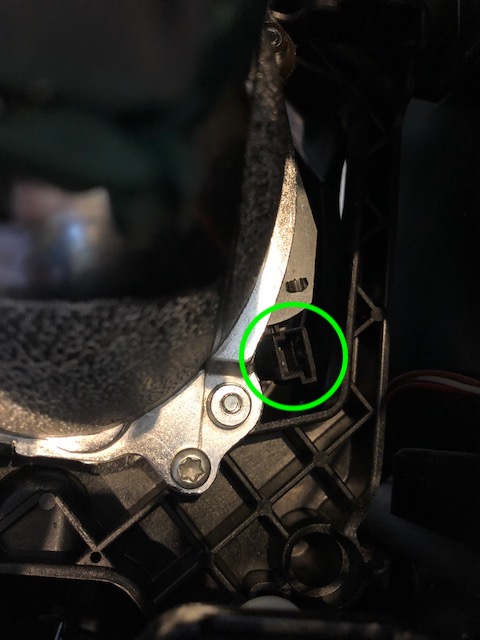

Salut zechot le fil de commande de clapet c’est la fameuse petite prise noir qui est entouré en vert sur mes photos....


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Et oui ce sera complet comme ça!! Et au moins les autres auront les explications nécessaire facilement accessible


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

La petite plaque entouré en rouge tu l'a collé sur les EVOX R ?

Modifié par RABITO
Lien vers le commentaire
Partager sur d’autres sites

Je l’ai repoinçonné dessus et collée par acquit de conscience ^^


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

Ce petit bout de métal que tu as repris sur les anciens projecteurs sert uniquement à limiter le flux de lumière à l’avant comme pour délimiter un espece d’arc de cercle au sol :)



apres le remettre ou pas je ne pense pas pas que cela change ?

Lien vers le commentaire
Partager sur d’autres sites

Je ne dirai pas ça lip .

Chaque chose à son utilité  normalement sinon pourquoi se compliquer la vie à faire des choses qui ne servent à rien .

Lien vers le commentaire
Partager sur d’autres sites

Moi perso ça y était sur les anciens donc il y seront sur les nouveaux ^^ j’ai pas eu la foi de ne pas les mettre tout remonter pour m’apercevoir qu’à l’arrivée j’éclairais comme le phare d’Alexandrie et devoir tout redémonter....


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

:bien::biggrin: maintenant tu éclaire comme le phare du Créac'h le plus puissant du monde . (32miles marin )

Modifié par RABITO
  • Adore 1
Lien vers le commentaire
Partager sur d’autres sites

600% d’éclairage en plus par rapport au H55 d’après le fabriquant


Envoyé de mon iPhone en utilisant Tapatalk

Lien vers le commentaire
Partager sur d’autres sites

  • 1 mois plus tard...

Salut



Je viens presenter mes photos.



Photo 1: d'avant le changement de projecteurs.

Photo 2: apres le changement de projecteurs, mais avec les memes ampoules.

Photo 3: apres le changement d'ampoules xenon dans les nouveaux projecteurs.

Donc a voir dans l'ordre 1, 2 et 3.



J'ai mis le meme type d'ampoules qu'avant, osram 4300K.

Sur les projecteurs chinois, j'ai prix seulement le bol, c'est tout, le reste est OEM.



Pour ceux qui sont en D2S il faut acheter ce type de projecteurs. https://fr.aliexpress.com/item/Hella-G4-EVOX-R-HID-Bi-xenon-Projector-Lens-For-AUDI-A6L-C5-A8-BMW-E39/32693911377.html?src=criteo&albch=remarketing&acnt=france&isdl=y&aff_short_key=UneMJZVf&albcp=lowerfunnel&device=pc&clickid=5ad90088e3d6574b57ce0fcc654177c8152417088832693911377



Pour ceux qui sont en D3S il faut acheter ce type de projecteurs. https://fr.aliexpress.com/item/ROYALIN-Hella-EVOX-R-2-D2S-Projector-Headlight-Bixenon-Lens-for-BMW-E39-E60-Ford-Fiesta/32781700600.html?spm=a2g0s.9042311.0.0.SS8W77






Modifié par Megatron
Lien vers le commentaire
Partager sur d’autres sites

Il y a 2 heures, lip44 a dit :

Donc d’après toi Jackson-ms la différence est flagrante ? :D

Oui Lip44! Car sur ma voiture les phares ne sont pas ternes du tout, et samedi soir quand je roulais derrière Victor à peu prêt à 30 mètres sur une départementale sans éclairage (il faisait nuit bien sur), et bien je voyais bien la différence des 2 faisceaux de nos voitures.



La luminosité du faisceau de celle de Victor était beaucoup plus élevée que sur ma voiture, de plus ou cela était flagrant, c'est sur le coté droit de la route, il y avait de l'herbe et avec mon éclairage, je voyais l'herbe moins nettement qu'avec celle de Victor qui était à peu près à 30 mètres de moi, c'est pour te dire!



Par contre je ne sais quel age ont mes ampoules xénon, mais déjà avant qu'il change d'ampoules, son éclairage était plus puissant (avec sa modif), donc je vais surement voir pour remplacer dans un premier temps les ampoules et voir ce que cela donne.



Voilà, si cela peut t'aider.



A plus.



Bye.





Modifié par jackson-ms
Lien vers le commentaire
Partager sur d’autres sites

Merci pour ton retour pour toi qui a pu voir de tes propre yeux la différence :D



cest pas évident de voir en photo donc ton avis est tres utile !

  • Aime 1
Lien vers le commentaire
Partager sur d’autres sites

Photos prises ce soir sous quelques goutes d'eau.



Feux de croisement




Feux de route




Feux de croisement

20180502_215934.jpg.95bcc2db52ab973f9b03d82f2f49fca1.jpg20180502_215944.jpg.0b9f6078d5a86d125583adc6b4c56a36.jpg20180502_220200.jpg.8357f4e52e4382216a657522b3b03704.jpg20180502_220203.jpg.7e4d8d88f092ae2f03d0aa9ddc710a87.jpg







Lien vers le commentaire
Partager sur d’autres sites

Le 11/03/2018 à 14:20, zechot a dit :

Mon rêve serait de repérer le fil de commande de levée de la "paupière" qui te fait passer en phare, et de s'en servir pour commander

un relais qui allumerait les ampoules de l'appel de phare, qui comme chacun a remarqué, ne s'allument pas en plein phare.



Mais j'ai un peu peur de ce qu'en penserait le calculateur ?



C’est pareil pour tout les feux facelift? Avec ou sans AFS? En fouinant sur le net j’ai vu qu’il existait deux montages d’ampoules sur les feux facelift D3S+H7 et D3S+H8 🤔
