[8L]achat d'un kit turbo IHI jabbasport

[julien91]

Le moteur est maintenant en place dans le chassis ;-)

Il faut que je crée la durite d'induction, le diamètre au niveau du turbo est de 76mm.Je me demande si il faut que ça fasse 76mm tout le long ou si il faut reduire le diamètre ?

[Quentin28]

_{faut que le diametre soit de 76 cote turbo puisque tu as prit la mesure et de l'autre coté faut qu'il soit adapter a l'entrée du Debimetre. Apres entre les deux j'aurai tendance a dire rester en 76 et diminuer sur la fin coté DM}

Modifié 19 août 2013 par Quentin28

[kiwi0363]

Le débitmètre fait 76mm aussi il me semble...

[julien91]

Débitmètre rs4 donc 85mm

[Quentin28]

Je pense le mieux serait de faire comme les renforcer de diminuer le diametre au fur et a mesure jusqu'à arriver a 76.

[julien91]

Pour simplifier la chose je pense que je vais mettre un manchon réducteur 85-76mm au niveau du débimètre.

Difficile a trouver d'ailleurs...si quelqu'un a une adresse, je suis preneur ;-)



Modifié 19 août 2013 par julien91

[bk56190]

Salut,



J'aurais tendance à dire qu'il faut éviter la réduction au niveau du débimètre, l'air doit passer de façon uniforme et laminaire dans le MAF.

[julien91]

Rectification 93mm le diamètre extérieur du debimetre rs4

[julien91]

Concernant le radiateur d'huile, je le mettrai bien a la place d'un des 2 échangeurs dorigine, histoire qu'il prenne bien l'air.Croyez vous qu'il est possible de le mettre a la verticale plutôt qu'à l'horizontale ?C'est a dire une durite en haut et l'autre en bas, comme un radiateur d'eau en faite.

La plupart des photos de montage de radia d'huile sur le net sont a l'horizontal les 2 durites vers le haut....le problème c'est quand faisant une vidange le radia n'est pas vidé

[big-ben]

si tu fais en sorte que tes durites restent au dessus du carter d'huile, pas de souci en horizontal.

je l'avais mis ainsi.

[julien91]

Ok impeccable alors.

Merci





[julien91]

si tu fais en sorte que tes durites restent au dessus du carter d'huile, pas de souci en horizontal.

je l'avais mis ainsi.

Vertical tu veux dire ?

[big-ben]

je n'ai pas retrouvé de photo, mais les arrivées et sorties étaient dirigées vers le sol.

[julien91]

Moi ce n'est pas comme ça que je disais.L'entrée en haut et la sortie en bas, comme un radiateur d'eau

[loick]

Si tu le mets au dessus du filtre a huile avec l'entré vers le bas et sortie vers le haut, t'es sur qu'il se remplisse et se vide a chaque fois, du coup pour vidanger t'es tranquille, non? Je pense faire comme ça sur la mienne

[le père yannick]

Pour un radiateur d'huile, il faut quoi ?? 13 ou 16 rangées ??

[styling]

tout depend de la largeur de ce dernier yannick

[julien91]

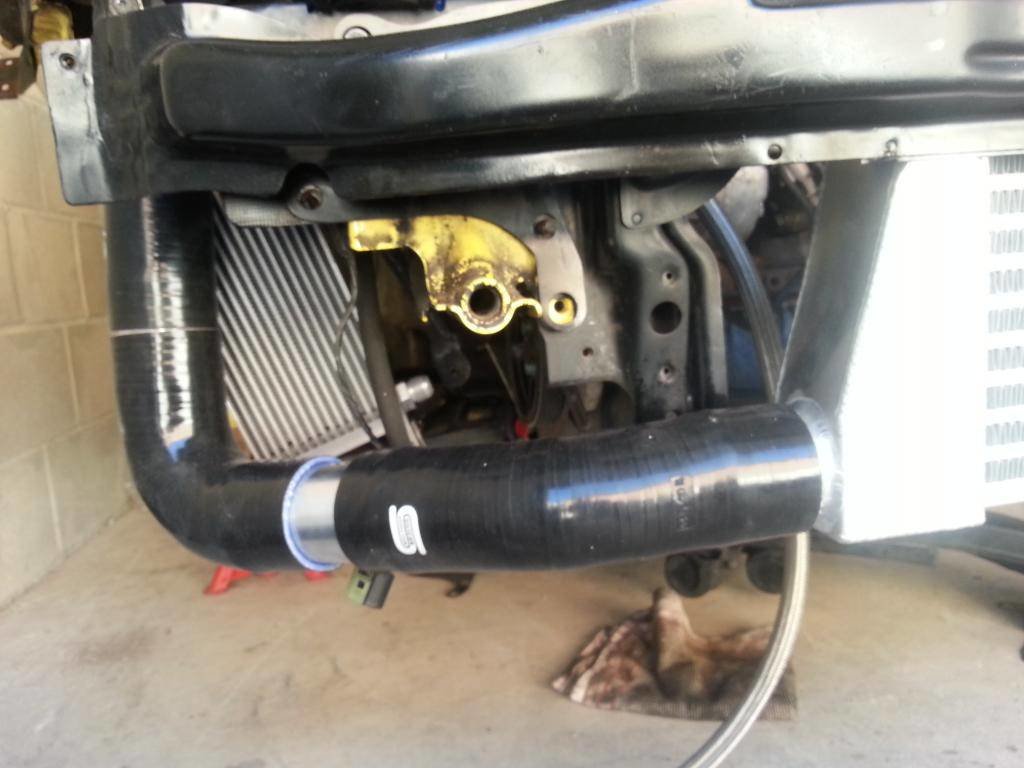

Tout est installé. ..radia d'huile, echangeur, pap r32, dm rs4, la durite d'induction est créé, réalisé en alu ;-)

Bilsten pss14 et barre anti roulis h&r installé

Modification de la traverse et du pare choc pour refroidir au maximum l'échangeur

Cardans skf en commande car les miens d'origine commençait a prendre du jeu.

Rdv prit chez bfr pour la réalisation de la ligne en 73mm...

Je vais mattaquer a créer un cloisonement pour mon filtre, quel matériaux utilisé ? Astuces, conseils?

[Dan69quattro]

Jolie boulot tout ça ;), tu as des photos ? Ca m'interesse fortement voulant rajouter une radiateur d'huile sur la mienne.



Pour le cloisonnement j'en ai vu pas mal en alu. :coucou:

[PitS]

Encore un projet qui fait plaisir à suivre

[what?]

ça à l'air très sympa comme prépa, félicitation !

[kiwi0363]

Des photos julien!!! Penses aux copains!! :race:

[le père yannick]

Ouaip, des photos please



SI tu veux, je viens chez toi les faire, je suis dans le 91 aussi

[styling]

a tu trouvé le bon cardan skf? quel coté?

[julien91]

a tu trouvé le bon cardan skf? quel coté?

Normalement oui....j'ai commandé les 2 coté sur oscaro ;-)





Ouaip, des photos please



SI tu veux, je viens chez toi les faire, je suis dans le 91 aussi



Mp

[styling]

j'espere pour toi quils vont te fournir les bons, car a l epoque j'en cherchai et impossible d'avoir le bon, surtout le plus long.

[julien91]

Effectivement il existe deux modèles pour le plus long et un seul pour le côté passager.

Les references oem correspondent au reference de remplacement skf donc normalement j'ai commandé les bon !!! Seul les 3 premier caractère changent mais ça il me semble que c'est le "code vehicule"

[le père yannick]

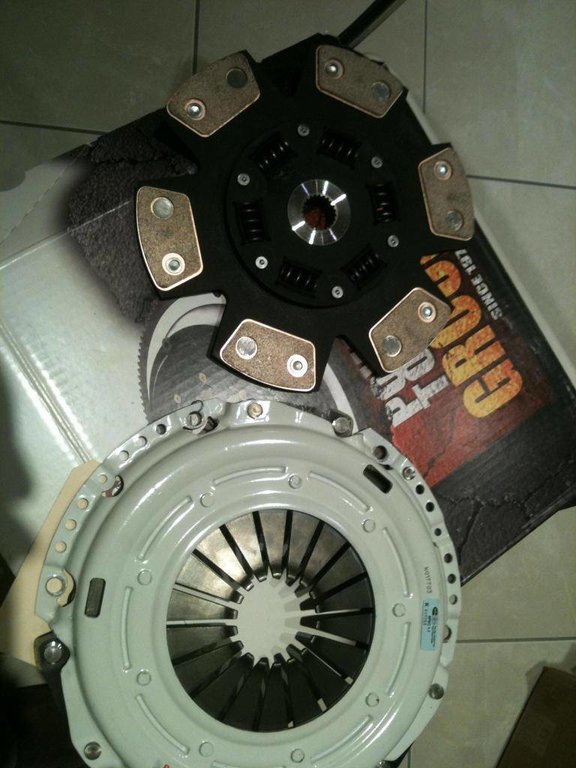

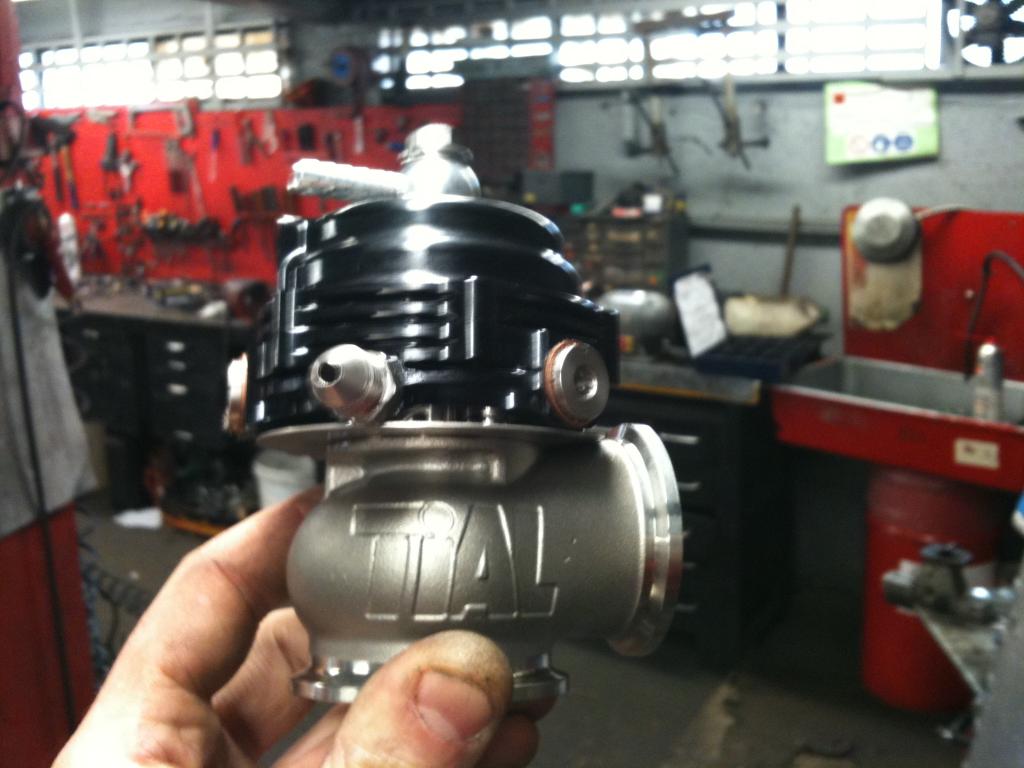

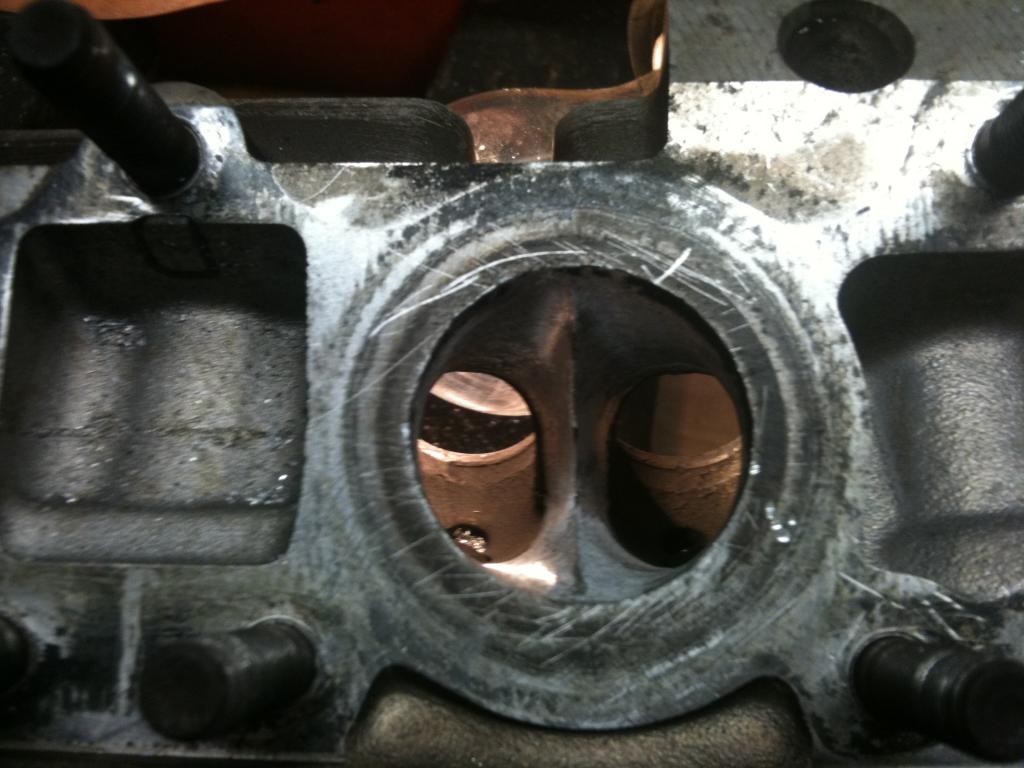

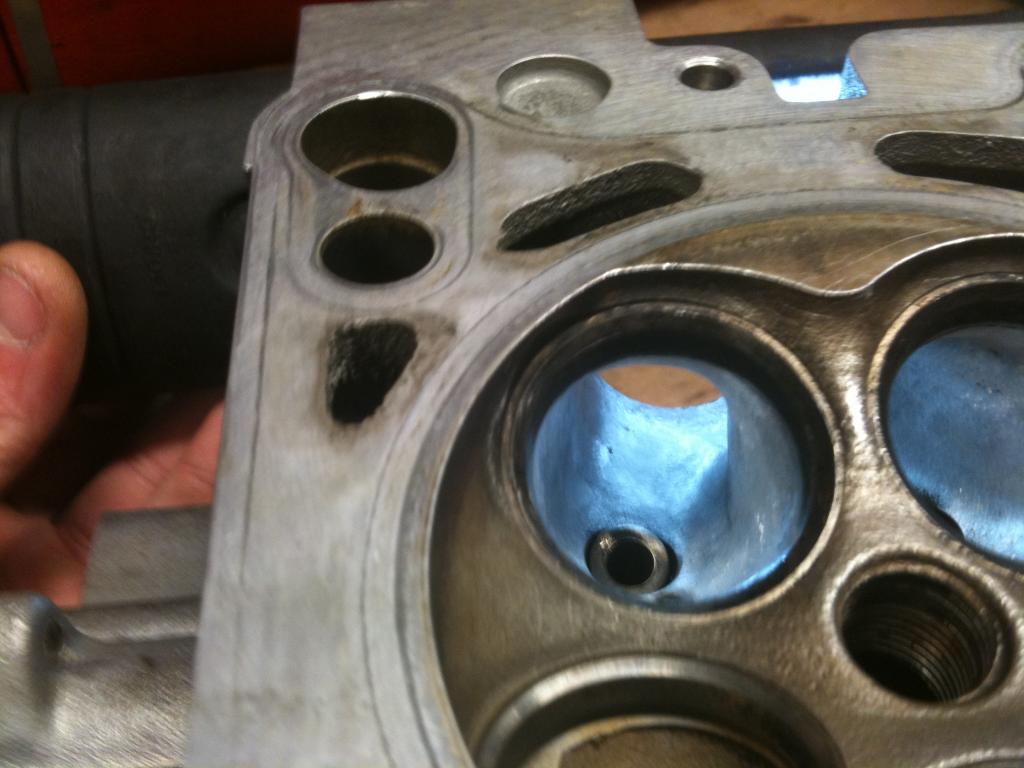

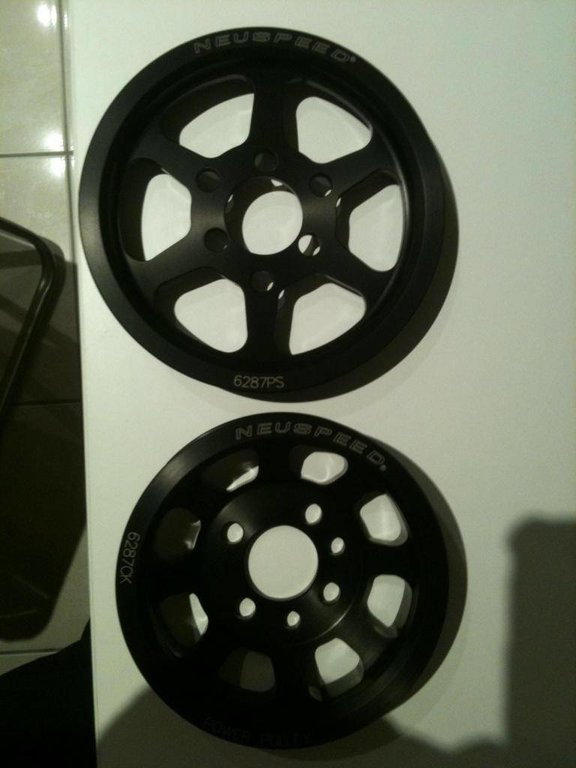

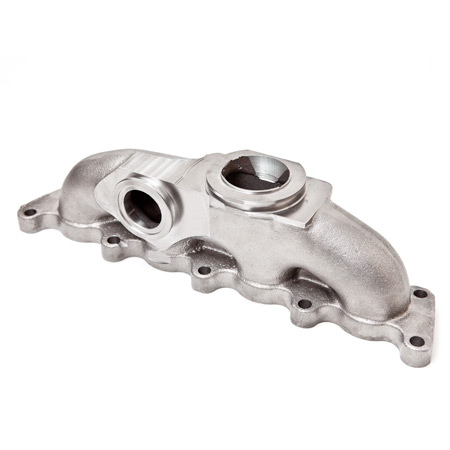

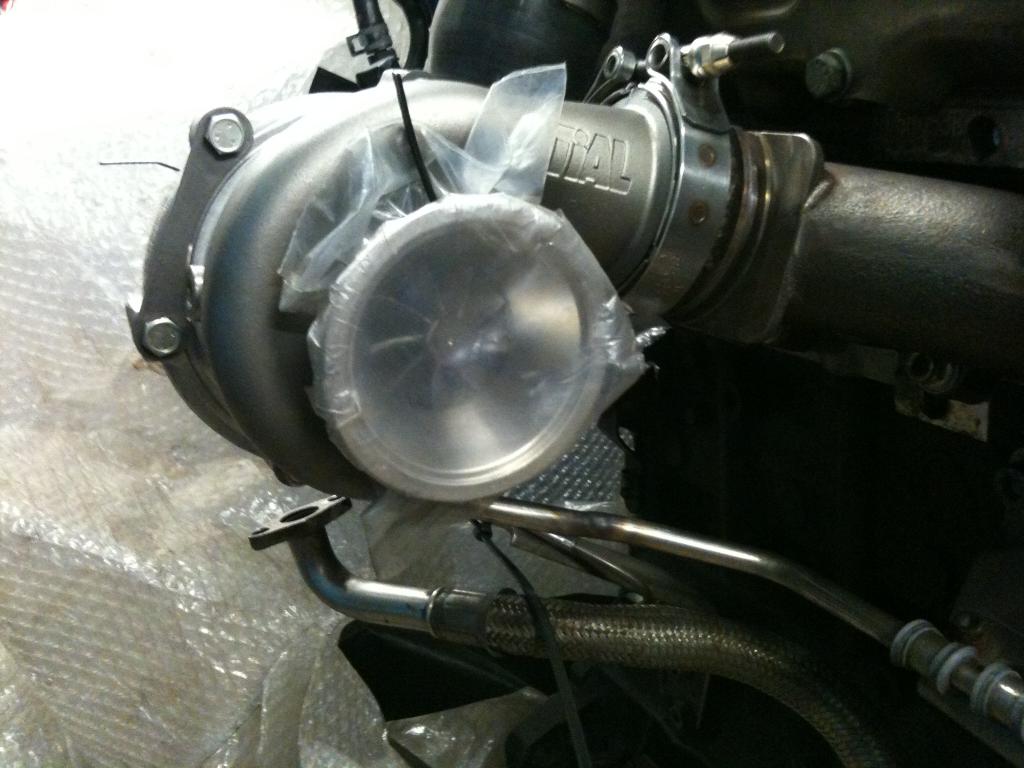

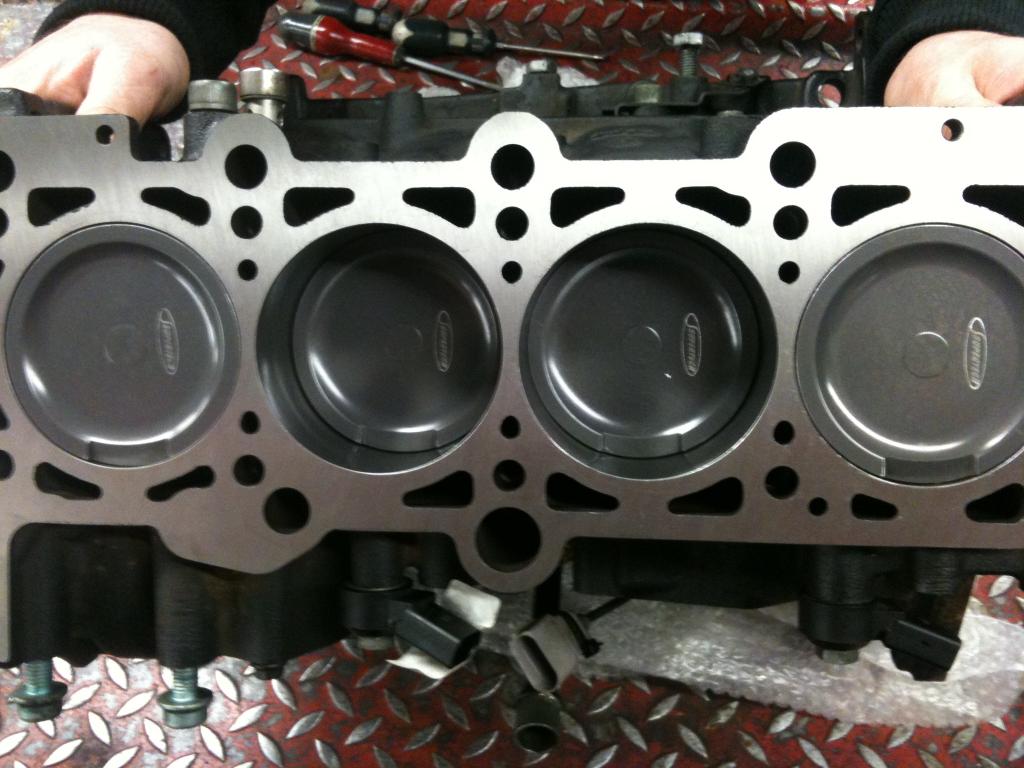

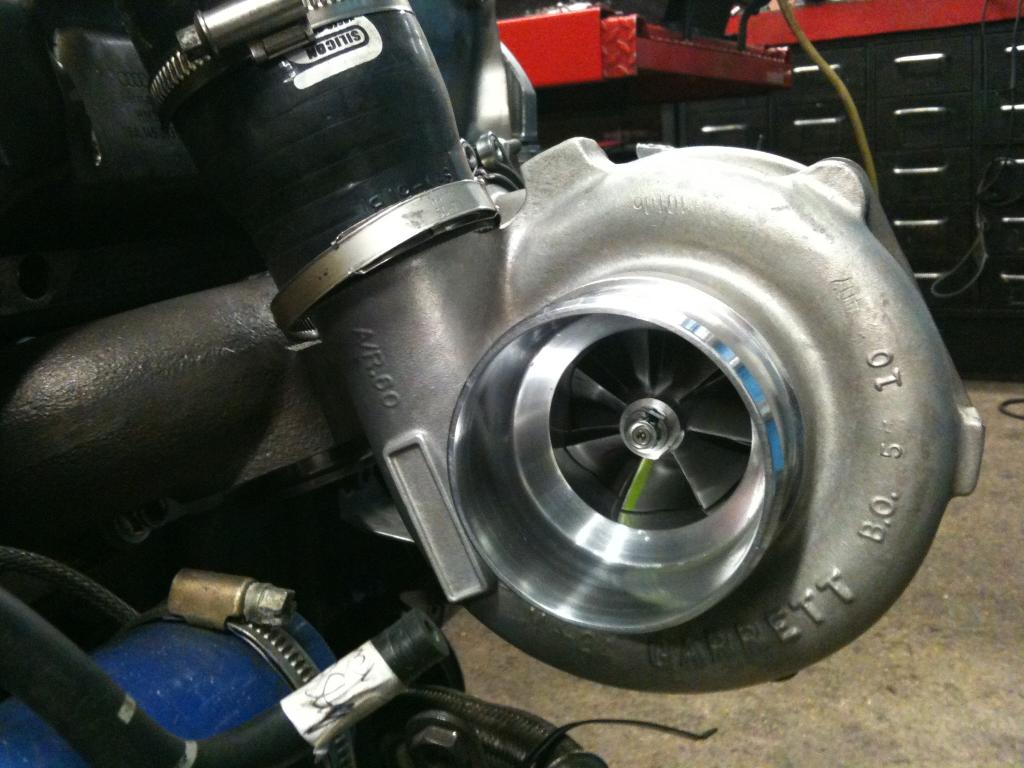

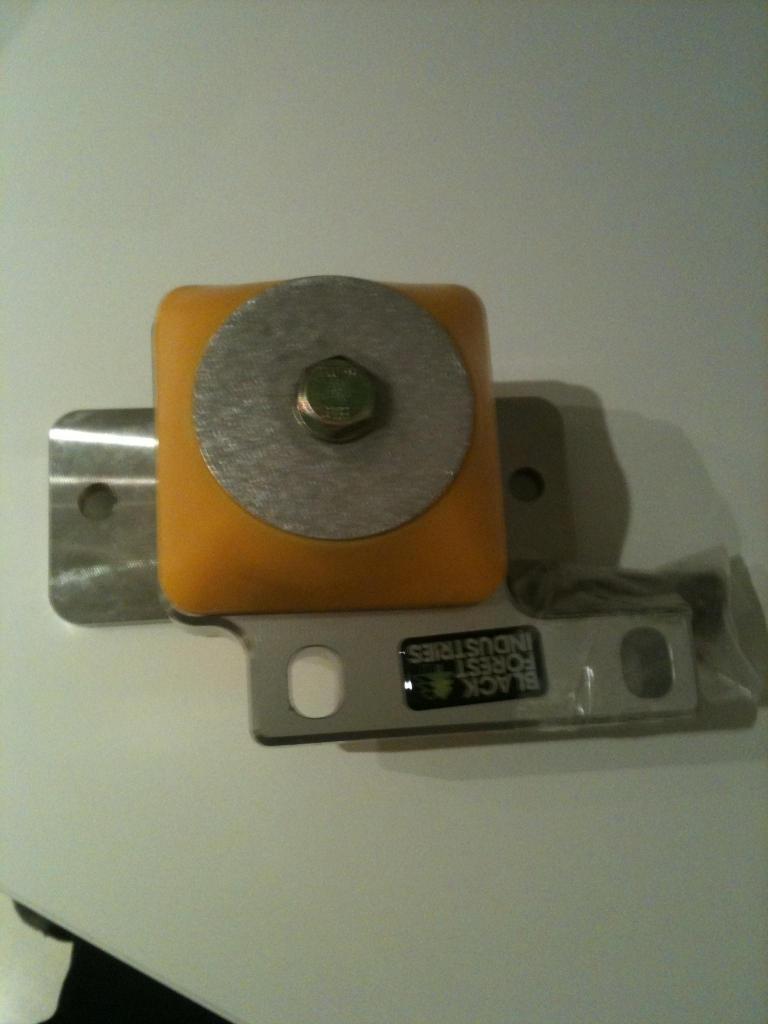

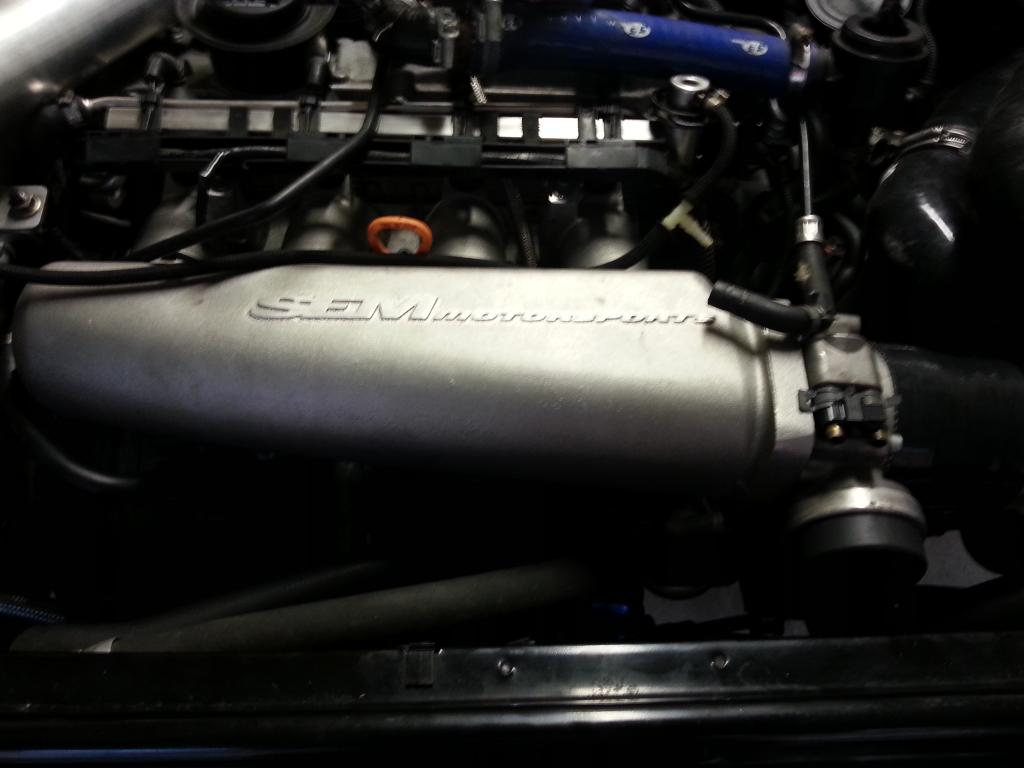

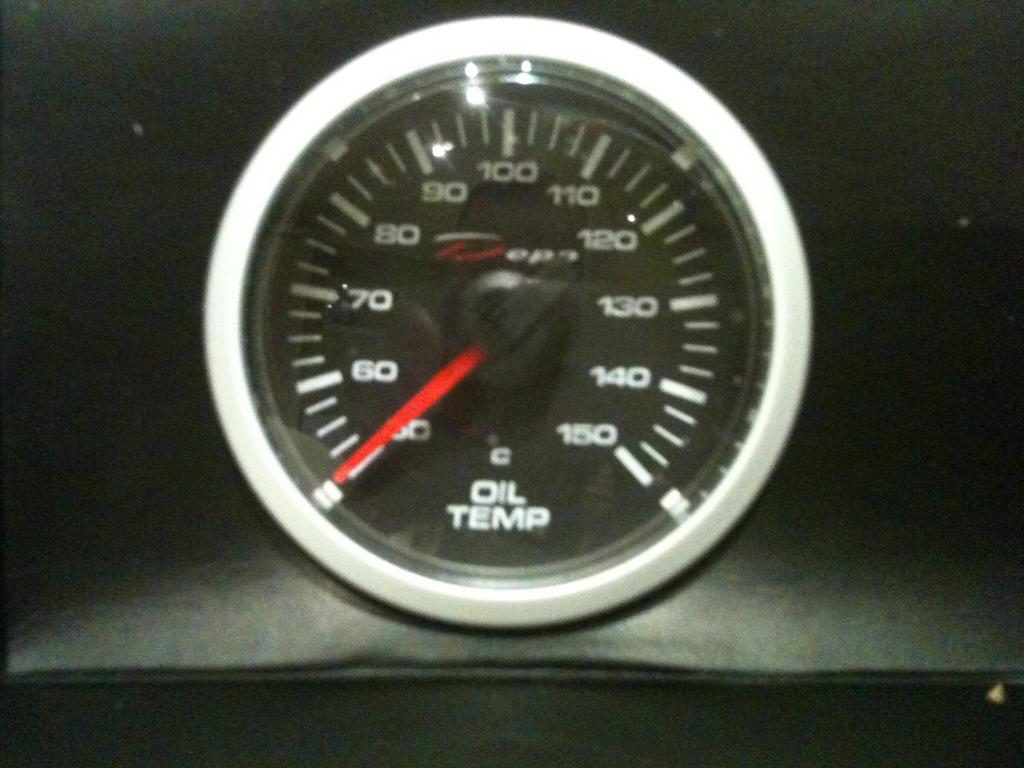

Les photos de Julien,



Julien, tu devrais créer ton post de présentation.

































[MATT666]

que c'est beau :malelovies:

[Clemdu0169]

les mecs c'est de plus en plus des grands fous sur ce forum et sa me chauffe ahaha

[loick]

C'est simpa ici dit donc :)

[julien91]

Déterrage de topic !!!

Voiture démarrer, en cours de rodage ;-)

[Clemdu0169]

aaahh bon sa ! hésite pas a vite nous mettre des photos !

[julien91]

Toujours impossible de mettre des photos depuis mon téléphone

:-(

[FrançoisL]

Installe tapatalk ça charge les photos tout seul!

Beau projet!

[geoffroy 67]

Ca a l'air pas mal tout ça ;-)

[Dan69quattro]

Je pensais que cette S n'existait plus depuis 2007 :lol:



Nickel si ça repart :bien:

[julien91]

Pas une S mais seat leon cupra r

[Dan69quattro]

Ok une cousine alors ;), pour les photos tu peux utiliser un hebergeur d'image sinon type: http://www.hostingpics.net/
