Biellette de direction

[lorenzo401]

Bonjour je dois changer mes biellettes de direction, ma voiture ne passe pas le ct et mes rotules de direction ont deux ans ,quelqu’un la déjà fait je vois des outils spéciaux pour les dévisser sur d’autres marques de voitures

est-ce nécessaire pour nos Audi ???





Envoyé de mon iPhone en utilisant Tapatalk

[vladi6]

Normalement, non pas besoin d'outils spécifiques. Je crois bien que la plus grosse clé qu'il te faut, c'est 32 ou 34.

[I_Phil_Good]



Pas eu besoin d'outils bizarres...

Des clés et douilles tout ce qu'il y a de plus courant.



Tu devras avoir besoin d'un tournevis plat ou un petit levier d'effort pour ecarter le bout du bras qui enserre l'embout de la bielette. Mais c'est tout bête, tkt pas.

[frankr171]

De mémoire s'il doit y avoir un outil spécifique, c'est pour le contre-appui lors du serrage de l'écrou qui bloque la biellette.

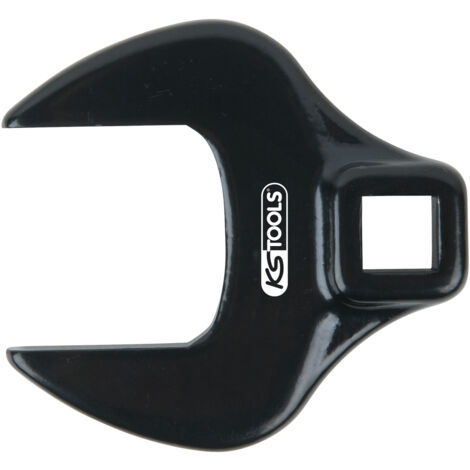

Je m'étais débrouillé avec une clef à fourche de ce type sur rallonge :



[Mascali]

Bonjour lorenzo401. Pour démonter les biellettes ou rotules axiales, il te faut démonter les rotules de direction et les soufflets de protection. Ensuite, tu as accès à la rotule axiale. A toi de voire si tu arrive a obtenir l'outil qui va bien pour les desserrer. Il est cher sur le net, je n'ai pu le trouver à moins de 30€. Trop cher pour un usage unique surtout, que derrière, il me fallait une géométrie. Et vu l'accès limité sur le v8, il était possible que je me trouve avec un outil inutilisable. J'ai préféré jeter l'éponge sur ce coup-là. J'ai eu tort. J'aurais dû persévérer.

Mon garagiste habituel se trouve overbooké en ce moment. Je me suis tourné vers la concession du coin. Deuxième erreur.

Changement des rotules de direction, changement des rotules axiales, géométrie complète des trains, roue par roue. 920€

Surtout que la géométrie n'était toujours pas bonne. Contrôlée via la contre-visite, la voiture donnait plus de dérive qu'avant.

Elle est donc retournée en concession. J'ai, maintenant, des valeurs proches de zéro mais il a fallu batailler. Pièce 7A

 direction assistee - Audi A6 allroad quattro(A6AR) [EUROPA 2004 année] (7zap.com)

Modifié 23 novembre 2020 par Mascali

[I_Phil_Good]

J'ai du raté une étape là...



Vous parlez de quelle biellette de direction, un autre que celle que j'ai montrée en photo ?

[frankr171]

Si j'ai bonne mémoire, c'est pour faire contre-appui sur la rotule interne #7A, quand on agit sur l'écrou #6 de serrage de la rotule externe #7, dans la procédure idéale.

Mais on doit pouvoir faire largement sans, au risque peut-être de faire bouger le serrage de la rotule interne.



[I_Phil_Good]

Aaah, ok...



Forcement la 7A, y a besoin d'autre outils que la 7

[Mascali]

La 7a est bien une rotule dite axiale et, de ce fait, le bout tourne dans le vide. Pour changer 7a, il faut un outil car pas de place pour une clef classique.

[frankr171]

Ah OK, c'est pour ça le contre-appui, ça tourne dans le vide sinon.

Mais si elle est mise en place de l'autre coté dans le porte-moyeux, ça ne tourne pas, et ça force sur la rotule externe, ce qui ne doit pas être bien grave.

Modifié 24 novembre 2020 par frankr171

[Mascali]

J'ai essayé de forcer sur les rotules contre-bloquées avec une rallonge, pensant que la 7a allait venir... que d'alle ! De plus, impossible d'enlever le collier intérieur du soufflet de protection avec mes gros doigt boudineux.



[JeanJahWeed]

salut cra-marade !



Ca ma faire bien gripper !!!



As tu vu cette video en taper sur la toile , " échange biellette de direction A6 C5 "

  Bon ca reste une video de revendeur de pieces auto .



As tu vu ici chez un car-marade   https://forums.audipassion.com/topic/125051-remplacement-de-rotule-de-direction-avant-droite/









bon taf !

[frankr171]

Je suis allé vérifier mon histoire de clef à fourche : j'ai dit une bêtise, ce n'est pas pour faire contre appui, c'est simplement pour dévisser l'écrou.

Le couple de serrage me parait énorme (100 Nm) et c'est ça qui doit rendre la clef à fourche sur rallonge utile si on veut pouvoir avoir un bras de longueur suffisante.



[Mascali]

Whaou ! 100Nm dans cette position ! Je n'ai peut-être pas eu tord de l'emmener en concession, alors. D'autant que l'espace autour est très restreint, même en orientant la crémaillère de façon à faire ressortir la biellette.

Après, @lorenzo401 n'a plus l'air d'être là. Peut-être nous lit-il ? Po grave, nous, ça nous fait avancer, ce genre de questions.

Modifié 25 novembre 2020 par Mascali

[I_Phil_Good]

@Mascali

Je l'ai déjà dit plusieurs fois, mais les fixations intérieurs des bras inférieurs, c'est du 100nm + 90°, quand t'es pas sous un pont et donc la voiture assez basse sur chandelles, je te dis pas la galère...

De grandes force s'exercent dans ces parties cycles, et les accès pas toujours évident effectivement

[sylbc]

Faut aussi bien l'avouer, question simplicité , c'est très très loin d’être le top, je viens encore de faire  le week dernier, triangle, roulement, amortos AV sur fiesta ST en 4H sans pont, et surtout sans galérer, quand je vois le temps que j'ai mis pour faire la partie supérieur des trains AV de l'audi et que j'ai encore un bras rotulé inférieur à faire, me dit que personne chez audi a pensé à faciliter  l'entretien

Modifié 25 novembre 2020 par sylbc

[vladi6]

Je ne trouve pas ça si difficile. Je viens de démonter les amortisseurs av et les bras supérieurs et j'ai mis 30min pour retirer les 2 cotés. J'attends maintenant la réception des bras supérieurs pour le changement.

[lorenzo401]

Bonjour je n’ai pas encore reçu les pièces, merci pour vos commentaires, je vous dirais comment ça c’est passé par la suite, bonne journée


Envoyé de mon iPhone en utilisant Tapatalk

[I_Phil_Good]

Il y a 16 heures, vladi6 a dit :

Je ne trouve pas ça si difficile.



Quand tout se dévisse bien, oui, ca se fait vite.

D'autres n'on pas eu cette chance



Me rappelle d'un gars ici qui avait la vis transversale de maintien des 2 bras sup qui s’était soudé au porte fusé, il l'avait du le découper à la disqueuse le pauvre

[vladi6]

Oui quand ça se dévisse bien, sinon pendant plusieurs jours de suite faut imbiber de dégrippant et ça sort sans trop de difficulté.

[lorenzo401]

Bonjour j’ai avancé sur mes travaux, j’ai attendu la clefs à fourche de 38 mm une éternité, bilan ça se fait assez facilement , la rotule de direction avait bien du jeux mais pas la rotule intérieure, la surprise du chef , un soufflet percé, j’avais changé les deux rotule de direction et le soufflet il y a trois ans ????? Donc prévoir deux soufflets ( attention ils n’ont pas la même taille à prendre réf par réf et pas le kit mapco les deux ont la même taille ?? ) et des colliers de la graisse pour mettre sur les cannelures de direction ne pas hésiter à tourner le volant (tige de cannelures enfoncée) pour remettre les soufflets ( c’est un peu galère)voir les écrous du dessus de biellettes de direction , merci et bonne journée


Envoyé de mon iPhone en utilisant Tapatalk
