[Tuto] Changer son levier de vitesses

[fab82]

Voilà un petit tuto pour changer le levier des vitesses, suite au mien qui a cassé au niveau de l’articulation haut/bas qui permet d’enclencher la marche arrière.



Ce n’est pas compliqué en soi mais compte tenu de l’âge de nos voitures il faut s’attendre à de petits bloquages comme des ecrous rouillés etc...



Donc on a besoin de : (pour TT 180 2RM)







- Levier de vitesses (120€) 8N0 711 112 B

-Coussinet (piece 16) 1K0 711 699

-2 segments d’arret pour les cables du levier (piece 38) N 908 952 01

-de la graisse polycarbamide

-Tournevis plat (fin)

-Pince multiprise

-Jeu de clés torx

-Clé de 17mm pour desserrage fort (j’ai pris une 6pans Facom)

-1 marteau

-WD40

-Antirouille avec choc thermique (froid -40°)



Alors, il va falloir faire une partie dans l’habitacle et une partie dessous.

On choisira de commencer par le dessous puisque c’est la premiere etape récalcitrante.





1- Dévisser les 2 écrous du tube joignant le tube venant du silencieux central à celui du silencieux de fin de ligne.

Si la ligne est d’origine, il y a de fortes chances que ce soit fortement rouillé, pas de panique !

A coup de WD40 puis d’antirouille a choc thermique et une bonne clé de17 6pans, essayer toutes les 15min, moi c’est venu en 2h.

Il vaut pieux taper sur la clé avec un marteau par coups secs,si vous forcez fort manuellement le boulon risque de travailler lentement puis casser.



2- Décaller cette partie afin de séparer les 2parties du de la ligne.



3- Déposer le support central de la ligne d’échappement (vis torx)

Les 2 parties vont legerement s’abaisser, c’est normal, les caler afin que ca ne force pas trop.



4- Déposer les tôles calorifuges avant et arriere étant au dessus de la ligne.

Faire attention a détacher les attaches du fil venant de la sonde, qui est accroché sur la tôle calorifuge avant.



5-on aperçoit le dessous de la commande boite que l’on deposera pour l’ouvrir ensuite.



6-Maintenant on passe dessus, dans l’habitacle.

Dévisser le pommeau (sens antihoraire), il vient complet avec le soufflet, il reste donc que la tige du levier.



7- Déposer les poignées de la console centrale (Torx)



8- Vide poche de la console centrale:

Déclipser vers le haut la partie avec les boutons de trappe d’essence, puis débrancher les connecteurs.



Puis a l’aide d’un tournevis fin, déclipser le vide poche de son coté coté orienté vers le levier de vitesses, soulever puis le tirer, ca vient tout seul.



9- Déposer la console centrale,par la trappe arrière défaire des 2 vis, passer la main par dessous puis déclipser la partie rangement comportant le bouton de verrouillage/centralisation, débrancher le connecteur.

Défaire les 4 vis de devant sur les cotés.

Sortir la console centrale en faisant passer la partie arrière par-dessus la banquette arrière, écarter les plastiques de la partie avant et sortir le tout.

Débrancher la prise reliée à la lumiere d’airbag, ou poser la console à coté sans débrancher.



10- Retirer le cache du levier en défaisant les 4 vis (du 8 ou du 10 je crois)

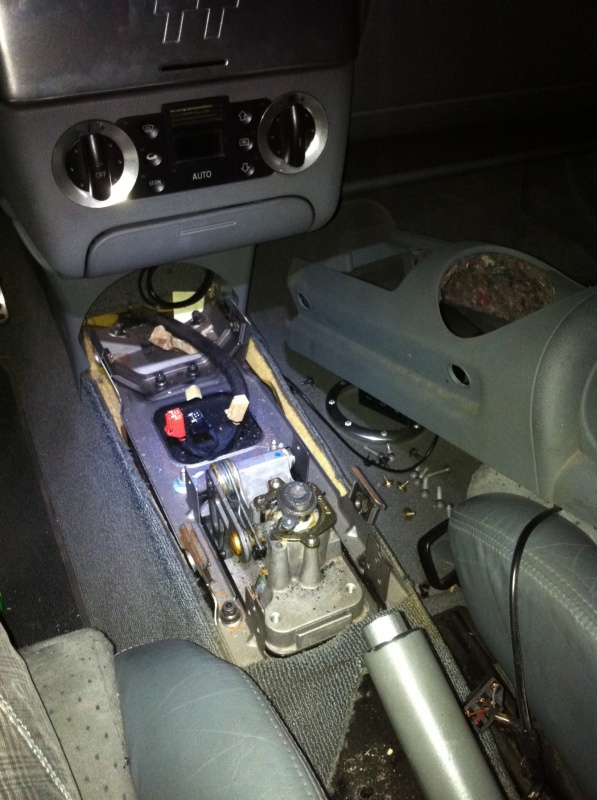

11- voilà donc ce que l’on a :

Sur ma photo on ne voit pas la tige supérieure du levier car justement c’est la partie qui a cassé.



Déposer la bague en U (piece 19,dorée) de retenue du levier de vitesses par les 2 vis torx.

Dévisser les 2 vis de fixation de la commande de vitesses au plancher :



12- On repasse dessous !:

Dévisser les 2 vis de fixation de boitier de commande au plancher.

Le boitier vient alors. Le laisser fixé aux cables, observer le couvercle inférieur du boitier, il est attaché par plusieurs pattes en alu qui sont recourbées par-dessus, donc la faire sortir un peu par le bas et a l’aide t’un tournevis fin, tordre ces attaches vers l’extérieur avec prudence, car c’est tres fragile.



13- Une fois toutes les attaches libérées, déposer le cache, puis pour plus d’aisance si vous n’avez pas de pont et que vous faites ça sous la voiture, a l’ide d’une pince retirer les bagues de blocage de l’attache des 2 cables, les déclipser.

Ensuite, refixer le boitier au pont par les 2 vis inferieures puisqu’on va repasser dans la voiture.



14- Depuis l’intérieur dela voiture, tirer le levier vers le haut pour le faire sortir et déclipser en même temps le resort. C’est un peu galère...

Pour avoir plus de jeu, on peut aussi enlever la rondelle de retenue de l’axe sur lequel est monté le ressort, (la rondelle est du coté droit) ca donne 2-3mm de plus, ce qui est vraiment nécéssaire.

Je déconseille de dévisser la vis de cet axe, moi elle était tellement serrée que ma clé a cassé les dents étoilées de la tete de la vis torx..



15- Retirer la pièce 16 qui enserre la boule (on la changera au remontage), puis orienter le levier de cette manière pour le retirer, ça aussi, c’est assez galère il faut y aller à tatons...



16, on graisse le nouveau levier et la piece 16 avec la graisse polycarbamide, puis dans la même position on le remonte.

Là... galère bien sûr, il faut d’abord le mettre sans la piece 16 (coussinet), le fixer au niveau du ressort et le repasser dans pice en alu à coté du ressort.

Ensuite la tirer vers le haut et faire glisser petit à petit le coussinet (ensuit d’un peu de graisse ça rentre mieux).

verifier le bon positionnement de la tige inférieure du ressort sur la butée pastique (noire).



Revisser la bague en U dorée.



17- repasser dessous, rattacher les cables, fixer les 2 nouvelles rondelles de retenue, graisser bien partout, re-détacher le boitier pour pouvoir refermer le boitier avec grande attention avec une pince multiprise méticuleusement.., le refixer par ses vis d’en dessous, repasser dans la voiture pour le fixer par ses vis du dessus, regraisser l’articulation du levier par le dessus.



18- tester son levier et le passage des vitesses à l’arret.

Et si tout est OK, il n’y plus qu’à tout remonter en sens inverse ! :bigsmile:
