Activer radar de recul sur MMI

[bibicha]

Bonjour,

malgré mes recherches à la fois sur le site et sur google, je ne trouve pas comment activer l'affichage des radars arrières (uniquement, n'ayant pas ceux de devant) sur le MMI, sur une A6 Allroad de 2008!

D'avance merci



Cdlt :bigsmile:

[fennec44]

Bonjour,



Pour avoir l'affichage graphique sur le MMI, il faut modifier via le VAGCOM,



dans le menu n°76 Park-Assist, le codage en mettant le 2ème bit en partant de la gauche à 2:







Dans mon cas j'avais au départ la valeur 0001006, et j'ai modifié en 0201006 et tu peut le valider après dans le MMI !



Cordialement,





le 4F0 919 283 B (sur la mienne) marche très bien avec affichage sur écran MMI, activation via le VAGCOM



Quel module aps a tu ?

[bibicha]

Bonsoir,tout d'abord merci pour cette réponse claire...

Pour ce qui est du module, il faut que je regarde (dans le coffre si je ne m'abuse) :bigsmile:

[mikemaxe]

oui tu regarde ds le coffre a droite,je l'ai fais ce week end et c'est très sympa en plus je me suis rendu compte que même le MMI éteint on a l' affichage du radar

[Gekko]

Ce tuto est-il valable pour la mienne? J'ai le aps avant et arrière sur mon A6 3.0Tdi 08/2004 avec le mmi 2g high.

[mikemaxe]

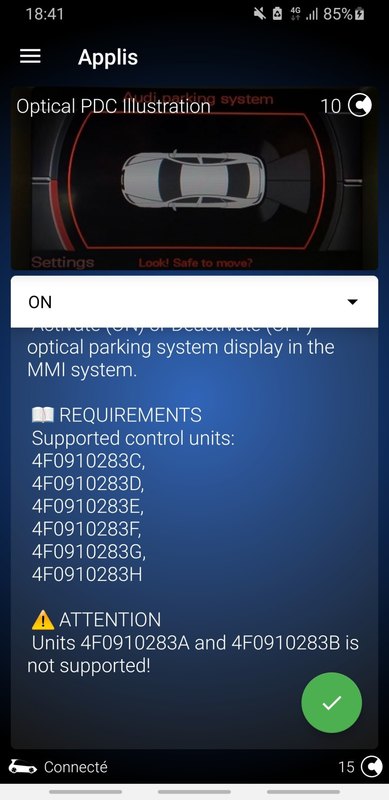

voici la liste des modules compatible et non compatible,perso j'ai celui qui fini par F et pas de problème pour celui qui fini par B fennec44 confirme que cela fonctionne

4F0 910 283 A - 4 capteurs, pas de support graphique

4F0 910 283 B -?

4F0 910 283 C - 8 capteurs, support graphique

4F0 910 283 D - 4 capteurs, support graphique

4F0 910 283 E - 8 capteurs, support graphique, support arrière caméra

4F0 910 283 F - 4 capteurs, support graphique, support arrière caméra

4F0 910 283 G - 8 capteurs, support graphique, support arrière caméra

4F0 910 283 H - 8 capteurs, support graphique, support arrière caméra

Modifié 15 avril 2011 par mikemaxe

[nocomp]

hello tout le monde,

qqun pourrait me montrer où est le boitier avec une photo, je le trouve aps :'(

thxxxx

[bibicha]

Il se trouve le long du'"pare choc" vers la roue de secours.

Le mien, en 4F0 910 181 F devrait donc fonctionner?!?!

[nocomp]

merci bien,

et bien moi c est "E" ca vaut le coup de tenter ou vaut il mieux pas?



herve

[nocomp]

apres relecture, mon E a pas 8 mais 4 capteurs :(

voilà mes numéros:

4F0 915 181 A

4F0 910 181 E

lequel choisir?

Modifié 15 avril 2011 par nocomp

[Gekko]

nocomp, j'ai le même numéro que toi, 4F0 915 181 A, donc est-ce compatible ?

[mikemaxe]

salut je ne sais pas si vs a regardez sur les bon modules car normalement ils se terminent tous par 910 283 puis leur lettre respectif le module se trouve ds l'aile arrière droite accessible en ouvrant le petit coffre et vous farfouillez derrière la moquette de coffre(il y a des photos sur le forum mais je ne les trouve plus,je cherche!)

allez voir là pour la position du module http://forums.audipassion.com/topic/81485-ou-se-trouver-le-module-aps-sur-4f-berline/page__hl__4F0%20919%20283%20F

Modifié 15 avril 2011 par mikemaxe

[Gekko]

merci pour le lien mikemaxe je vais voir. :)

[nocomp]

effectivement, au vue de cette photo, c est pas du tout là que je regardais!

merci!

[jmartin72]

Salut,



j'ai mis quelques photos sur ma page (fin de la 1ere page) quand j'ai remplacé le boitier. Cela pourra peut-être t'aider...

http://forums.audipassion.com/topic/105474-ma-ptite-a6/

[Gekko]

Merci pour le tuto jmartin72, et en passant, superbe ta voiture avec ces jantes :bigthumbup:

[nocomp]

y a pas moyen d avoir le detail du capteur via le vagcom?

[arkoon63]

Logiquement un scan donne la version

[Gekko]

Je viens de vérifier le mien, c'est donc le 4F0 910 283 A mais il y a une chose que je ne comprends pas, dans le post de mikemaxe c'est noté 4 capteurs pour cette référence mais moi j'ai les capteurs avant et arrière, donc 8?



Sinon, auriez-vous des sources où je pourrais me procurer une version avec support graphique?



Merci d'avance.

[coolline]

Je pense que tous ont le support graphique et sont revus pour 8 capteurs.

Après, il y a eu certes des évolutions, mais, par ex. entre A et B, je me demande si la SEULE différence ne serait pas le graphique ( berline VS break ), ensuite, les graphismes ont peut être évolués ( plus de barrettes de distance, nouveaux capteurs + performants, nouvelles couleurs, etc. ) d'où de nouvelle séries de boitiers .

As tu essayé de mettre les graph. sur le tien ? Sans vouloir te faire de fausse joie, je suis presque sur que ça fonctionne.

Tiens nous au courant ;-) .

[mikemaxe]

salut GEKKO,je dis peut être une bêtise mais il est possible que tu est deux modules qui finissent par la lettre A(un pour l'avant et l'autre pour l’arrière)en ce qui conserne le graphique de la voiture il est deterniner lui aussi par le codage ds la ligne chassis:



Coding



0?xxxxx: Optical Illustration

0 = without Optical Illustration in Display

2 = with Optical Illustration in Display

0x?xxxx: Trailer Hitch/Rear View Camera

+1 = Trailer Hitch installed

+2 = Rear View Camera installed

0xx?xxx: Transmission

0 = Manual Transmission

1 = Automatic Transmission

0xxx?xx: Specification

0 = ECE Countries (without reinforced bumper)

1 = ECE-Countries (S-Model without reinforced bumper)

2 = USA (with reinforced bumper)

3 = USA (S-Model with reinforced bumper)

0xxxx?x: Chassis

0 = Sedan

1 = Avant (Wagon)

4 = SUV

0xxxxx?: Model

6 = Audi A6 (4F) / Audi Q7 (4L)



de toute façon le codage de cette option est simple donc si tu a un vagcom tente la manip et n'oublie pas a rebooter ton MMI

[Gekko]

Je vous tiendrais au courant dès que j'aurais essayé la manip. Merci pour ces infos :)

[Gekko]

Je viens de tester la manip avec mon Vag-com 704.1 et apparement ça ne fonctionne pas. La valeur d'origine était 0011006, je l'ai modifié en 0211006 et cliqué sur 'Do it', mais aucune modification ne se passe. Il reste toujours en 0011006.



J'aurais une question au niveau du Long coding, comment y avoir accès? Car je ne sais pas désactiver le contrôle des feux.



Merci pour le coup de main.

[Squid]

de memoire de testeur les controles de feux fonctionnent toujours même si desactivé dans le long coding ( je suppose que tu poses la question par rapport à l'installation d'ampoule à LED ?)

[Gekko]

oui, mais je voudrais juste désactiver le check des anti-brouillards avant. Le reste je n'y touche pas.

[Squid]

as tu tenté de modifier directement les bits dans la ligne du dessus composé de 001000011 et non pas dans les cases à cocher ?



peux tu me donner le numéro de module et la ref du style 4F 907 063 A que je regarde un peu le ficheir lbl si il est lisible ( cela me permettra de voir un peu le mapping du controleur 9 je suppose

Modifié 21 avril 2011 par Squid

[coolline]

Comment et pourquoi rebooter le MMI ?

Chez moi ça a fonctionné uniquement en mettant le 2, sans rebooting .

Dur dur l'apprentissage ...

[Squid]

c'est vrai qu'il n y a aucun rapport entre le MMI et la programmation au VAG COM dans ce cas , par contre ce qu'il y a de pas mal c'est la modif a partir du MMI de l'Image d'écran de demarrage que tu faisais avant au vag com et qui est possible a partir du menu caché maintenant du coup je passe d'une A5 à une S6 puis une S5 pour finir en RS6 lol









Rebooting du MMI = SETUP + appui bouton rond + bouton en haut a droite du MMI et hop

Modifié 21 avril 2011 par Squid

[bibicha]

Enfin ok...merci pour les conseils!! :bigsmile:

[tonyA6]

Bonsoir,



Si vous avez un cable Vag Com, vous prenez pas la tête

a chercher le boitier pour savoir si vous en avez qui permet

l'affichage.

Vous essayer de le recoder et puis vous passez

la marche arrière vous verrez tout de suite si ça marche ou

pas et si vous avez l'affichage a l'écran.

Et Il y a pas besoin de rebooter le MMI..si vous le faites ça marchera

aussi.



D'ailleurs en faisant un scan des calculateurs ou uniquement

le "76" vous aurez la version du boitier installé.



Tony

[tonyA6]



J'aurais une question au niveau du Long coding, comment y avoir accès? Car je ne sais pas désactiver le contrôle des feux.



Merci pour le coup de main.



Qu'appelles tu le controle des feux?

[Gekko]

Le check des ampoules grillés lorsque que l'on démarre la voiture. :)

[audi3l]

Le check des ampoules grillés lorsque que l'on démarre la voiture. :)



Bonjour,



Je suis un nouveau acquéreur d'audi A6 (09/2004)3L 225 CV.

J’ai le radar de recul désactivé, comment faire pour le réactiver?



C'est quoi VAGCOM?



Merci par avance



Jam

[Gekko]

Bonjour,



Je suis un nouveau acquéreur d'audi A6 (09/2004)3L 225 CV.

J’ai le radar de recul désactivé, comment faire pour le réactiver?



C'est quoi VAGCOM?



Merci par avance



Jam

Tu as sûrement 1 ou plusieurs capteurs H.S.

Pour le vag-com, c'est l'outil de diagnostic des vag. (audi, seat, vw, skoda) Voir ici pour plus d'informations.

[audi3l]

Merci GEKKO,



est ce qu'il faut investir danc cet instrument?

[4SilverRings]

Bonjour à tous, je ne suis pas certain que ça soit le meilleur endroit pour poster cette question mais puisque vous parlez du VAG COm, que pensez vous de ce produit ???

http://www.distribution-auto.fr.cr/index.php?main_page=product_info&cPath=447&products_id=3375

pour 90 Euros.



Bonne soirée.

[Thierry94]

Bonsoir,



Voici les références inscrites sur le module installé sur mon A6 de 2009

4F0 910 283 L et 4F0 919 283 L

selon vous ce module est-il 4 ou 8 capteurs car j'envisage d'installer des radars avants car je n'ai que ceux arrières ?



Merci d'avance pour votre aide,

Thierry

Modifié 15 juin 2011 par Thierry94

[Audi Réunion]

Salut.

Et bien moins j'ai un soucis.

Je viens de recevoir mon nouveau module 4F0 910 283 E

En faisant la modif avec le vagcom comme "fennec" le précise plus haut (module 76 et 2ème bit par 2) pas d'affichage dans le mmi, quand je passe la marche arrière j'ai l'écran qui comment dire, "flash" pour passer en mode graphgique mais revient aussitot sur la radio et j'ai un très long bip mais pas de détection d'obstacle.

Dans le mmi menu audi parking systeme je ne peux rien modifier (frequence, volume, etc...)

Es que quelqu'un d'entre vous à rencontrer ce problème et trouver une solution ?



D'avance merci.

Bon dimanche et bonne fête des pères :coucou:

[4SilverRings]

Bonjour à tous,



Sujet très intéressant !!

Quelqu'un saurait il où ce boitier se trouve sur une berline Facelift de 2009 ?

Bonne fête des pères.

[sonyman]

Bonjour à tous voici ma référence inscrite sur le module installé sur l'A6 de 2008

4F0 910 283 L , est t'il compatible pour l'affichage MMI .

merci pour l'aide :coucou:





4F0 910 283 A - 4 capteurs, pas de support graphique

4F0 910 283 B -?

4F0 910 283 C - 8 capteurs, support graphique

4F0 910 283 D - 4 capteurs, support graphique

4F0 910 283 E - 8 capteurs, support graphique, support arrière caméra

4F0 910 283 F - 4 capteurs, support graphique, support arrière caméra

4F0 910 283 G - 8 capteurs, support graphique, support arrière caméra

4F0 910 283 H - 8 capteurs, support graphique, support arrière caméra

A6 parking aide schéma.pdf

Modifié 10 novembre 2011 par sonyman
