[TUTO] Remplacer les joints de la pompe à vide

[staphidoo56]

Bonjour à tous,



Je fais suite à un constat sur mon Q7 dès l'achat : suintement sans coulure de la part de la pompe à vide, avec un bruit d'aspiration très léger au moment du démarrage, le temps que le raccord soit bien calé au fond de la pompe.



Il est vraisemblable que la pompe à vide soit identique, ou du moins le principe est le même pour toutes les pompes.



Après de nombreuses recherches sur les pompes, il s'avère qu'il est possible de changer uniquement les joints (malgré que les concessions considèrent cela comme un organe de sécurité et déclarent qu'il faut tout changer..). Il y a un site aux USA qui permet de faire quelques économies sur le sujet en ne changeant que les joints (référence également disponible sur Amxxxzox) :



https://www.rkxtech.com/products/rkx-audi-3-0t-vacuum-pump-reseal-rebuild-kit-b8-s4-q7-c6



Concernant les opérations, elles sont succintes :

- Démontage de la pompe en retirant les 3 vis torx, et en retirant le manchon de la pompe (cela évite de retirer le clip de retenu du tuyau)

- Nettoyage complet à la brosse à dent et au WD40

- Démontage de la pompe et suite du nettoyage de chaque élément

- Nettoyage des zones de contact du joint du capot avec une lame de cutter et de l'acétone

- Séchage de tous les éléments

- Remontage du mécanisme de la pompe en mettant un filet d'huile sur les portées en contact

- Lubrification du joint du capot et fermeture de la pompe

- Lubrification du joint sur le manchon

- Nettoyage du plan de contact entre la pompe et le moteur, ajout d'un filet d'huile sur les pièces en contact

- Remontage de la pompe avec les 3 vis torx

- Remontage du manchon sur la pompe



Fini!

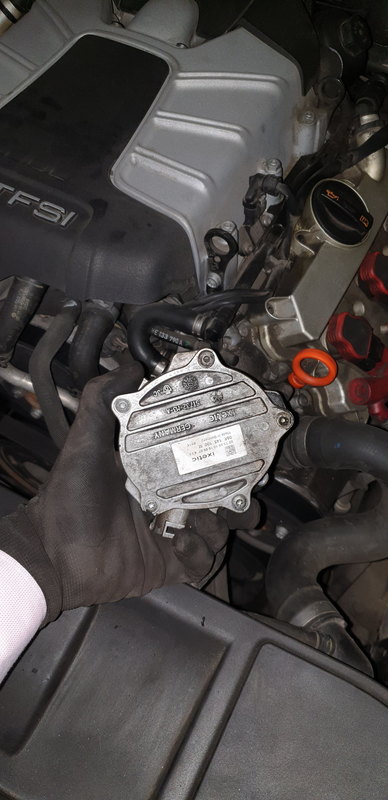

Quelques photos pour montrer les étapes :







[Falcon A7]

Merci beaucoup ! Je suis bien chanceux dis donc... y'a 2-3 TFSI sur ce forum et les proprios font des tutos super détaillés !


Envoyé de mon SM-G955F en utilisant Tapatalk

[moi-meme]

Super ! Merci pour le partage @staphidoo56 🙂

[AL49]

Bien joué Stéphane.

[SamZ-69]

Good job...👍

As-tu entendu une différence notable en terme de bruit au démarrage suite à cette OP ?

[staphidoo56]

Merci @SamZ-69 et @AL49!



Je ferai un retour sous peu mais il me semble que oui. Le freinage aussi me semble meilleur si je ne raconte pas de bêtise..

[skwal31]

J'ai aussi légèrement gras de ce côté là...j'avais pas pensé au remplacement des joints...La pompe à vide sur le Q7 semble accessible par rapport à l'A6 all road...c'est ce qui me freine pour le moment de la remplacer.

Merci pour le partage, c'est super...

[staphidoo56]

@skwal31 As-tu une photo pour comparer?

[RABITO]

Nickel

[skwal31]

Le 11/10/2020 à 22:06, staphidoo56 a dit :

@skwal31 As-tu une photo pour comparer?

Oups ! désolé Stéphane, j'ai loupé ta demande !







[staphidoo56]

@skwal31Oui en effet, accès plus compliqué mais rien de gênant pour retirer les trois vis de fixation je pense!😉

[skwal31]

Je ne trouves pas les réf sur Amazon. Tu as passé commande aussi USA ?

[staphidoo56]

@skwal31 il semblerait que en effet ama**** ne le référence plus...

[Julien2268]

C'est ça que vous cherchez ?

https://www.ebay.com/itm/232209338206



[staphidoo56]

Yes

[skwal31]

Salut Stéphane, je n'arrive pas à comprendre comment est connecté le manchon de la durite sur le pompe ! il est simplement clipsé ?

[skwal31]

kit RKX commandé sur AMAZXXX US ! 38 € frais de livraison et de douane compris. livraison prévue le 11 janvier. Wait & see !

[staphidoo56]

Hello @skwal31, tu as un emboîtement du tuyau sur un manchon plastique, et ensuite le manchon plastique est clipsé sur le corps de pompe avec un joint torique 😉

[skwal31]

Merci en effet, en cherchant quelques vidéo, j'ai vu qu'il existait même des pinces spéciales pour ce type de clips...mais un tournevis fera l'affaire.

As tu eu beaucoup d'huile qui a coulé lors du désacouplement de la pompe du bloc ? `J'ai vu également sur une vidéo russe, qu'il faisait tourner le moteur 3 secondes pour vider l'huile !!!

[staphidoo56]

Rien eu.. et oui, le tournevis suffit pour retirer la pompe ! Mais sois précautionneux
