Salut les amis!

Ce week-end j'ai fini l'installation de mon Color MFA. Je l'ai déjà posté dans mon topic mais étant donné que le système est compatible avec beaucoup de véhicules il me semblait plus judicieux de partager mon retour d'expérience ici également.



http://colormfa.ru/



Pour ceux qui ne connaissent pas le système ColorMFA, c'est un peu comme un FisControl en plus moderne. C'est un système qui a été crée par un russe et qui doit être commandé directement chez lui. Les commandes sont passées par lot et il y a 2/3 mois d'attente pour le recevoir quand la commande est lancée, le paiement se fait en avance. Ca coûte 200$ (ce qui donnait 180€ au moment de ma commande). Le système est régulièrement mis à jour et il suffit de se connecter en USB au compteur pour faire la mise à jour.



Le système est compatible avec beaucoup de véhicule VAG de début 2000. En ce qui concerne Audi voici la liste: TT (8N), A2, A3 (8L), A4 (8E), A4 (8D), A6 (C5).

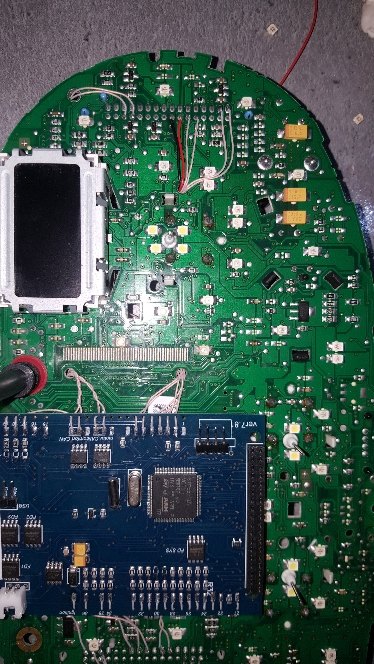

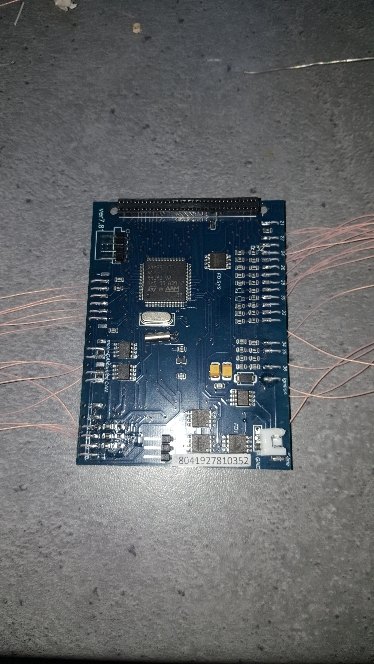

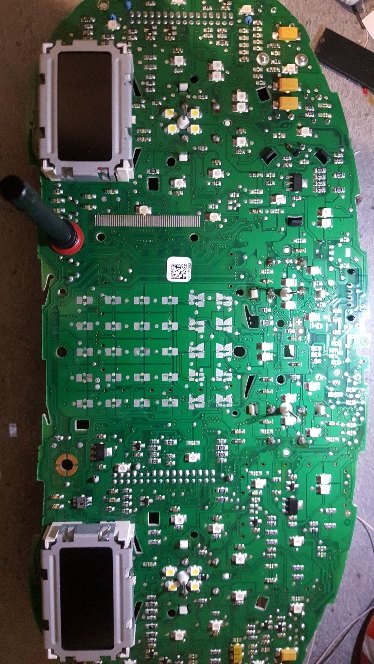

J'ai fait une vidéo qui résume l'installation du système et devrait vous donner une idée de ce que ça demande comme connaissances et capacités (rien de très compliqué)






Si on est pas très habitué à travailler avec un fer à souder (ce qui est mon cas) faut juste prendre son temps et bien vérifier ce qu'on fait. J'ai fait ça sur deux semaines en soirées et week-end. N'étant pas sûr du tout de pouvoir y arriver sans abîmer le compteur. J''avais commandé un compteur venant d'une Allroad diesel en miles de la même génération avec le CAN (voir ce sujet pour comprendre les différentes versions de compteurs qui ont été montés sur les C5). Il a donc fallu à la fin de l'installation procéder au clonage de mon ancien compteur pour rectifier l'affichage du compte tour et le kilométrage (j'avais déjà auparavant copié l'immo).



J'ai en plus changé les faces du compteur par un modèle fait par les Canadiens de chez Gauged: http://gauged.ca/

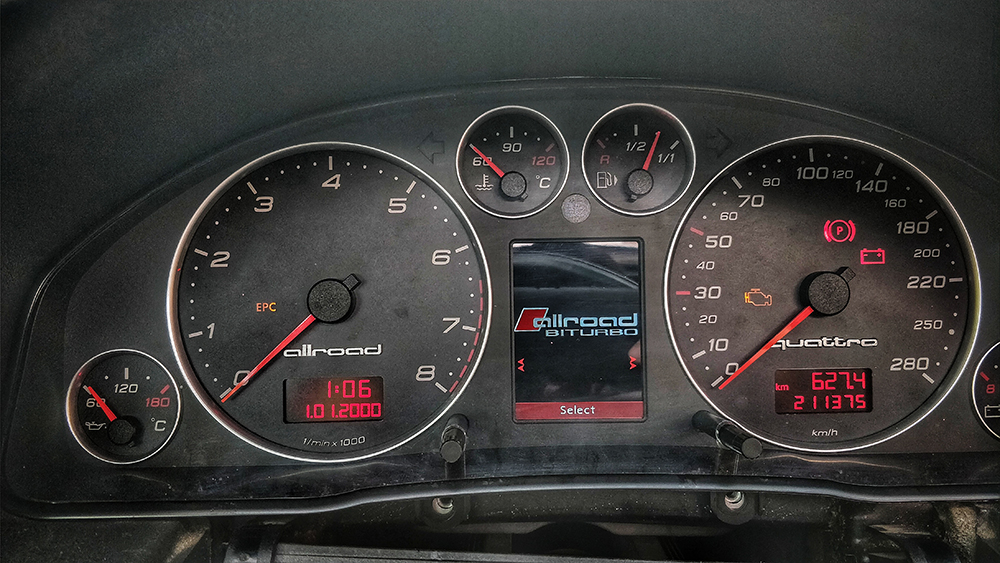

Et voilà ce que ça donne





Non seulement ça rajeunit l'intérieur mais en plus on a toutes les informations de la voitures sans avoir à sortir la moindre interfaces OBD.

Le système n'est pour le moment pas traduit en Français mais je suis en train de le traduire donc ça devrait bientôt être le cas.



Si vous avez des questions n'hésitez pas!

Modifié 16 avril 2018 par Nej

[Muzo_31]

Salut !
Sympa ce projet

la vidéo, c'est sur ton auto ?

Si je me lance, et que je rencontre un obstacle, tu pourrais m'aider à diagnostiquer le souci ?



De ce que je comprends, la modif consiste à installer un nouveau micro qui va pêcher les infos sur l'OBD et les afficher sur un ecran LCD couleur fourni. Aussi, le combiné d'instrument hôte perd son ecran d'origine pour installer le nouveau à la place...

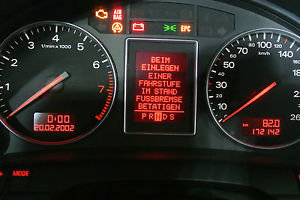

penses-tu alors qu'un combiné initialement monochrome 8E0920900 comme si dessous puisse faire l'affaire ?



Modifié 9 juin 2018 par Muzo_31

[Nej]

Salut !



Oui c'est sur la mienne et j'ai fait l'installation seul. L'installation n'est au final pas très compliquée. Faut juste prendre son temps et être bien concentré pour éviter les erreurs de raccordement à l'OBD.



Pour ce qui est de la compatibilité, le plus simple est de demander au créateur sur le forum. Ils sont assez réactifs. http://colormfa.ru/forum/index.php?language=en



Et après il faudra être patient pour la livraison, 2/3 mois de délais à partir de la commande...

Modifié 10 juin 2018 par Nej

[sylvainpect]

Bonjour.

Beau boulot. Je ne compte pas aller aussi loin. Par contre installer un compteur avec écran couleur m'intéresse pas mal. J'en ait récupéré un à la casse sur une A4 B6 (Bosh RB4 couleur). Dans ta vidéo tu indique avoir cloné l'EEPROM de ton ancien compteur vers le nouveau compteur modifié. Est ce que le clonage permet aussi de dupliquer l'antidemarrage ? Ou alors à tu du installer de nouveaux transpondeurs ID48 dans tes clés et faire une procédure d'apprentissage ? Quel outil as tu utiliser pour cloner ton compteur ?

Modifié 29 juillet 2018 par sylvainpect

[Nej]

Désolé je viens seulement de voir ton message !

La copie a tout copié, aucun changement de clef ou transpondeur. J'ai utilisé VAG EEPROM Programmer qui permet de sauvegarder le fichier du compter et le copier sur l'autre.

[Dinozzo]

Top cette modif, j'ai hate de recevoir le mien, la commande groupée vient d'être débloqué cela faisait 4 mois que ça traîner....

[vrolland]

Ça a vraiment l’air super bien ce truc.

[Nej]

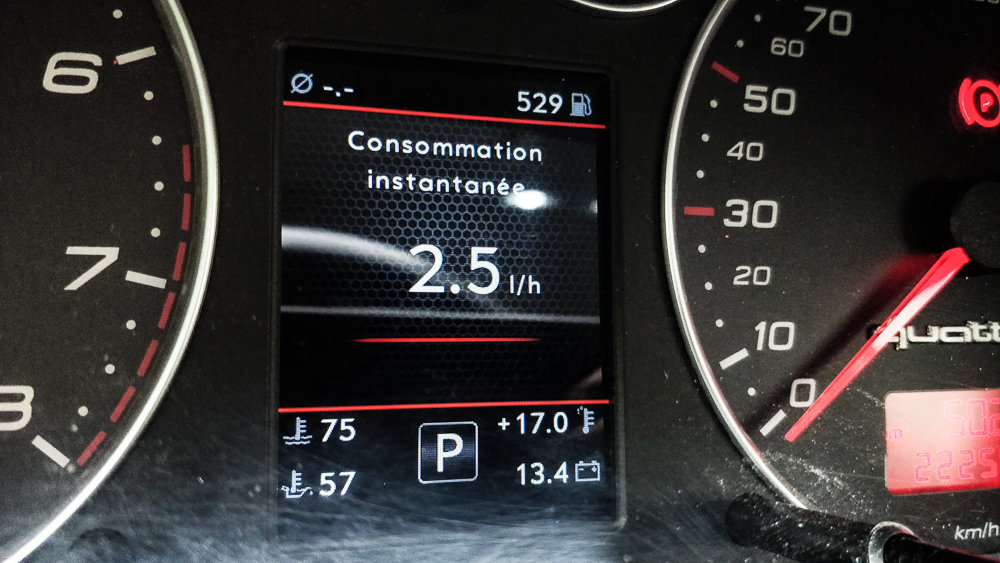

Non seulement c'est super pratique mais ça modernise vraiment l'intérieur. En plus, pour quelqu'un qui fait son entretien soit même c'est super parce que tu n'as besoin de rien d'autre pour diagnostiquer un éventuel problème.

Il y a déjà plusieurs vidéos de démo du système sur Youtube mais aucune en Français. Si il y a des intéressés je pourrais en faire une quand j'aurais fini la traduction.

Ce qui me fait penser que je n'en ai pas parlé ici mais je suis en train de traduire tout le système en Français!

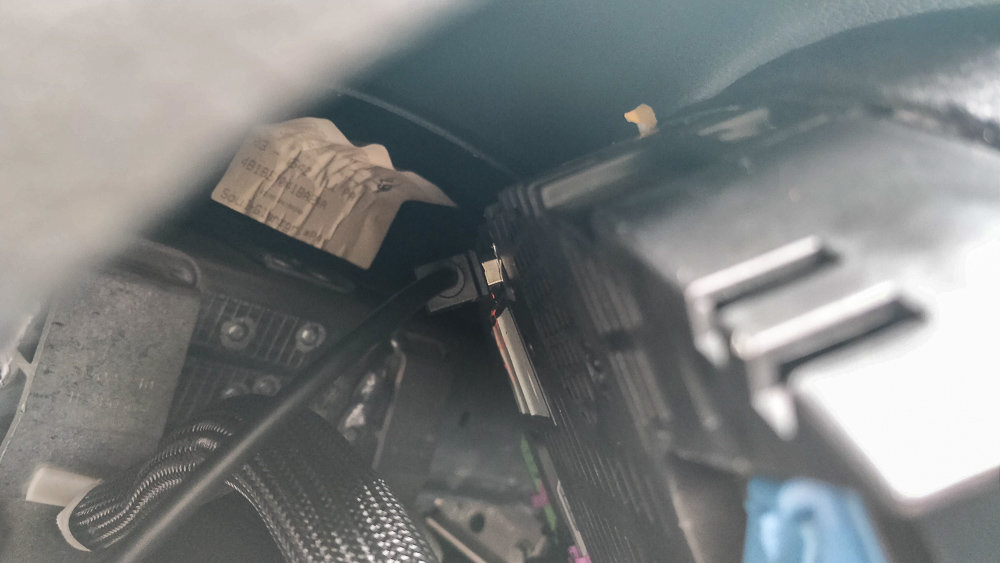

Aussi j'en ai profité pour acheter un câble USB coudé assez long pour ne pas avoir à démonter le compteur dès que j'ai une mise à jour à faire.





[Dinozzo]

Top

Moi ça m’intéresse





Une commande groupée aurait peut-être motivé du monde.

Modifié 7 octobre 2018 par Dinozzo

[Julien2268]

C'est quoi le tarif ?



[Julien2268]

Je sais que  @marxa est intéressée

Modifié 8 octobre 2018 par Julien2268

[Dinozzo]

Livré en France hors douane c'est 250 euros, après faut l'installer mais rien bien compliqué.

[katak]

Salut,



J'avais réparé mon PI en Allemagne il y a 4 ans et là deux lignes ont sauté... je vais donc en prendre un.

Tu as un connecteur USB directement sur le PCB c'est ça ?



Merci

[Nej]

La prise n'est pas directement soudée au PCB, elle est déportée par des fils donc tu peux la faire ressortir du compteur où tu veux.





Modifié 23 novembre 2018 par Nej

[davidtigra]

slt le gps fonctionne sur l'old ? tu l'as commandé sur colormfa sur Facebook? ça m'interresse pour mon tt mk1 V6 .merci

[Nej]

@davidtigra Salut,



Désolé je viens seulement de voir ton message. J'ai un autoradio Android donc j'ai pas d'affichage du GPS sur le FIS mais le ColorMFA doit normalement pouvoir l'afficher.





Je l'avais commandé  en contactant directement le créateur par mail. Il me semble que le mieux aujourd'hui est de commander directement sur le forum ColorMFA.

[Dinozzo]

Fonctionne en mode navigation seulement avec un RNS-D ou RNS-E, pas d'autre alternative, si tu souhaites avoir la navi sur le compteur il faudra passer sur le MFD et un module supplémentaire qui te permettra même par la suite d'avoir un volant avec méplat et les commandes au volant fonctionnelle

[Seb 1.8t]

 Bonjour je suis nouveau et je cherche à faire la modif de l’écran 3D sur mon a3 8l 1.8t de 98 agu .

le problème j’arrive pas à trouver un site pour l’acheter si quelqu’un peut me dire où aller et me conseillé merci d’avance

[Oursin79]

Bonjour & Bon confinement a Tous ,

J'ai reçu mon MFD 3D COLOR pour mon Audi TT MK1 3.2 V6 mais problème ! Aucune société qui Répare les Compteurs veux prendre en charge cette modification & installation  , certains m'ont dit que si on y touche la voiture risque de ne plus démarrer & risque également que mon Compteur bug par la suite !

Je me suis bien cassé la Tete pour Trouver & Obtenir cet écran & maintenant c'est la Douche froide car personne veux prendre en charge ce remplacement , je penser que cela serait bien plus facile de trouver un Pro qui puisse me faire ça & bah je réalise que non enfaîte  !

Quelqu'un aurait la gentillesse de bien vouloir m'aiguiller ou bien éclairer ma lanterne a ce sujet svp ?

[Dinozzo]

il y a 25 minutes, Oursin79 a dit :

Bonjour & Bon confinement a Tous ,

J'ai reçu mon MFD 3D COLOR pour mon Audi TT MK1 3.2 V6 mais problème ! Aucune société qui Répare les Compteurs veux prendre en charge cette modification & installation  , certains m'ont dit que si on y touche la voiture risque de ne plus démarrer & risque également que mon Compteur bug par la suite !

Je me suis bien cassé la Tete pour Trouver & Obtenir cet écran & maintenant c'est la Douche froide car personne veux prendre en charge ce remplacement , je penser que cela serait bien plus facile de trouver un Pro qui puisse me faire ça & bah je réalise que non enfaîte  !

Quelqu'un aurait la gentillesse de bien vouloir m'aiguiller ou bien éclairer ma lanterne a ce sujet svp ?

Slt,



Bon courage pour trouver quelq'un qui accepte, le compteur de TT est peu fiable, et c'est l'un des plus chiant à faire  , il faut modifié certaines résistances et en ajouté d'autres pour certains PIN en fonction du modèle de compteur.

j'en ai fait deux, si tu veux j'ai le plan de câblage et de modification, là pour le coup le Color MFA aurait été plus approprié, il n'y a que de la filerie à faire.



Qui à tu contacter ?

[Dinozzo]

Le 12/04/2020 à 14:15, Seb 1.8t a dit :

 Bonjour je suis nouveau et je cherche à faire la modif de l’écran 3D sur mon a3 8l 1.8t de 98 agu .

le problème j’arrive pas à trouver un site pour l’acheter si quelqu’un peut me dire où aller et me conseillé merci d’avance

Slt,



Un p'tit effort quand même.....;)



Rien qu'en tapant sur ta barre de recherche Color MFA, le premier lien est le bon: http://colormfa.ru/forum/

Tu t’inscris et tu te joint au groupe de commande.

[Oursin79]

Salut Dinozzo ,

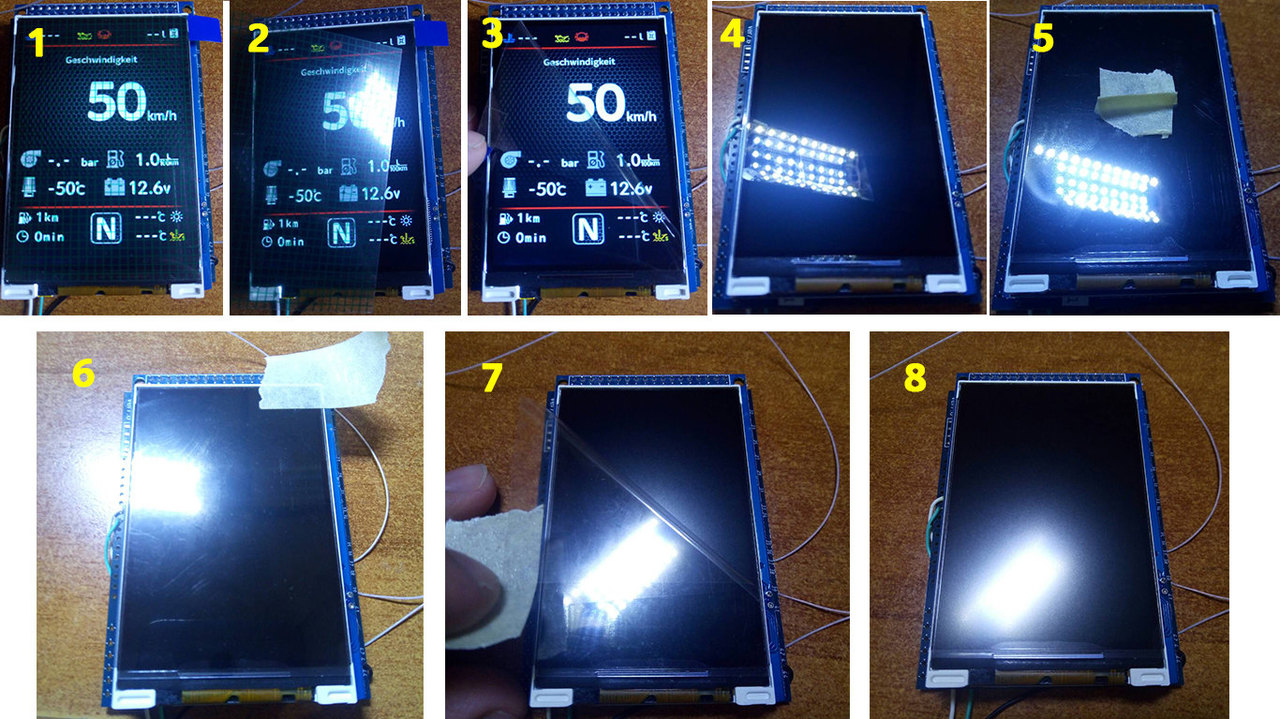

merci pour ton retour ci joint Photo du modèle de l’écran , sinon j'ai contacter plusieurs Professionnel au moins une dizaine plus le nom des boites en tete mais si tu connais quelqu'un qui sais le faire je suis preneur

[Dinozzo]

Il n'y a que trois professionnel référencé pour ce modèle en France.



Anthony d'ELECTROVAG est très bon j'ai pas mal discuté avec lui, mais je sais qu'il n'aime pas les compteurs de TT

Modifié 22 avril 2020 par Dinozzo

[Dinozzo]

L'installation est assez spécifique sur ce compteur d'où le côté fébrile lié à l'installation mais cela ce fait tranquillement.

Modifié 22 avril 2020 par Dinozzo

[Oursin79]

cool merci encore pour ton aide précieuse Dinozzio

comment pourrais je prendre contact avec Anthony d'ELECTROVAG stp ?



merci encore & dommage que tu ne puisse pas le faire je t'aurais bien confié cette affaire

[Dinozzo]

Tu le contact via facebook

https://www.facebook.com/Électrovag-1934433286788937/



Le faire c'est pas un souci j'en ai déjà fait deux TT

Modifié 22 avril 2020 par Dinozzo

[Oursin79]

merci Dinozzo tu es Génial , tu es d'ou & comment te faire parvenir mon compteur pour cette modif si je passe par toi ? & ton tarif également bien sur

[Dinozzo]

Tu as vu avec Electrovag ?

[Oursin79]

Non pas encore vu avec , je viens d'essayé de le contacter mais pas de réponse , je viens de lui faire un Mail du coup ! j'attends son retour...

& si tu n'est pas chaud pour le faire dis moi je ne veux pas t’embarrasser avec ça , tu est déjà très sympa de m’éclairer sur cette affaire...

[rodmann]

Electrovag ne veut plus faire cette modification malheureusement.

[Dinozzo]



Le 21/07/2020 à 22:21, rodmann a dit :

Electrovag ne veut plus faire cette modification malheureusement.



Sur le MFA ou le MFD ?

[katak]

Hello,



Le fil de pression turbo est à mettre sur analog 1 c'est ça ?

Pourquoi dans le manuel on dit de souder à la pin 32 du connecteur gris ?!



Merci

[Chap1Chap0]

Hello les amis,



Est-ce que des gens serais motivé pour faire cette modification en lot côté champagne Ardennes ?



Je suis pas mauvais en soudures mais ça me gonfle de le faire seul 😊



Portez vous bien,



Clément.
