voici quelques infos pour refaire votre turbo



le turbo recuperé etant HS sur vehicule avec moteur hs car les coussinets de bieles sont entrés en fusion et ont ete dispersé dans l'admission ...

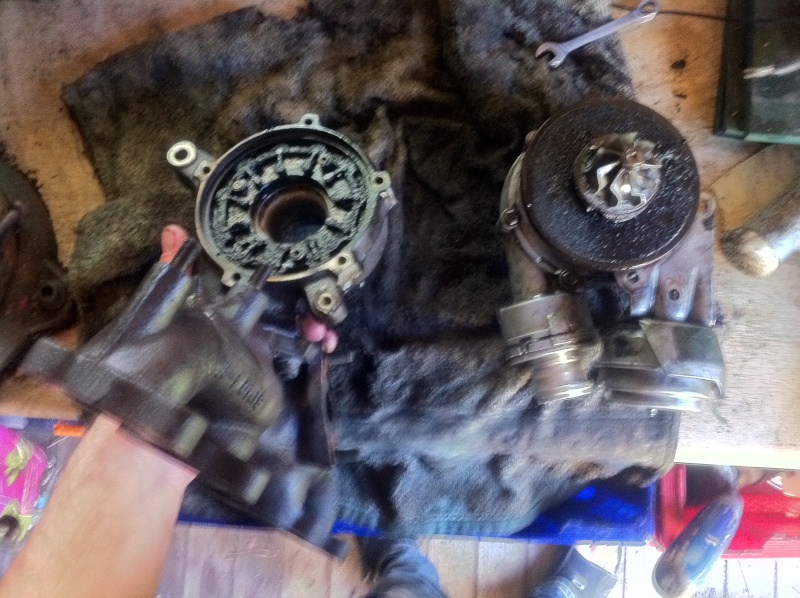

ouverture des coquilles , attention il faut aller doucement pour desserrer les visses de 10 qui permettent le maintiens du corps du turbo avec ces coquilles

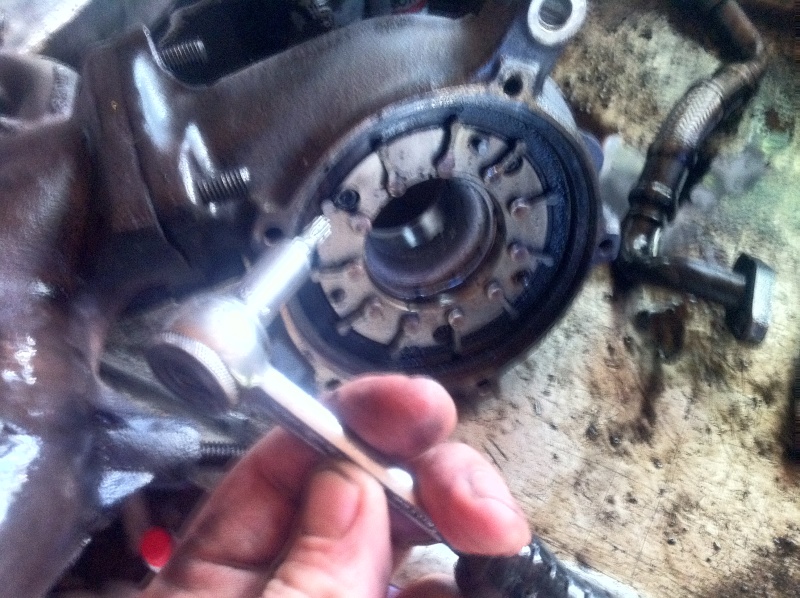

demontage de la geometrie variable ( attention il y a des entretoises )

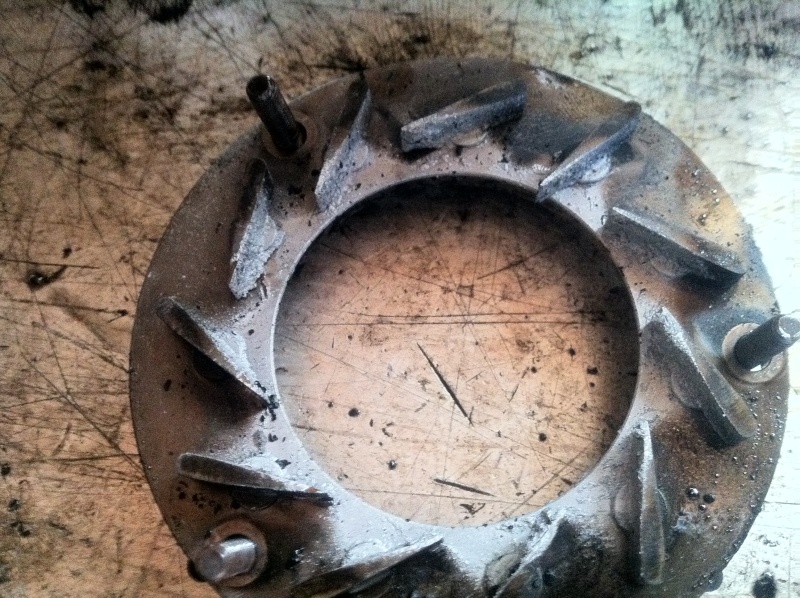

la partie inverse de geometrie variable ( collé par l'alu des coussinets )

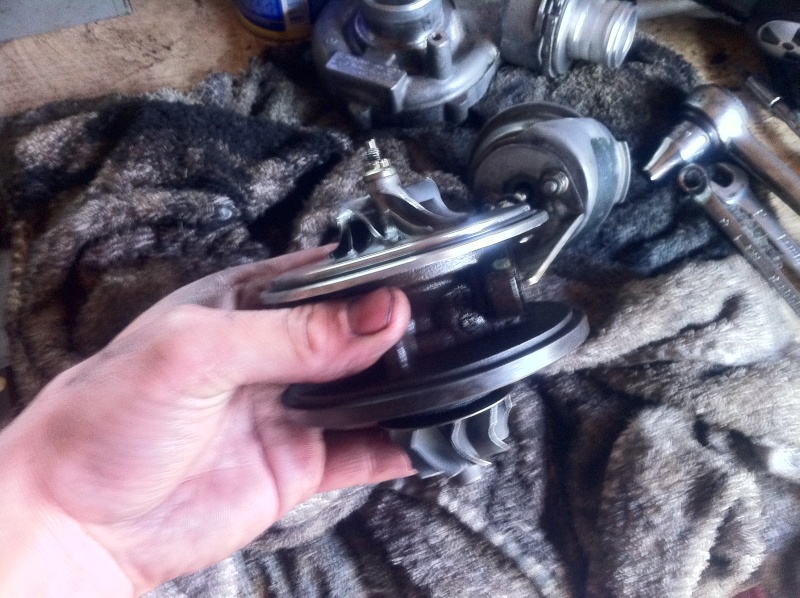

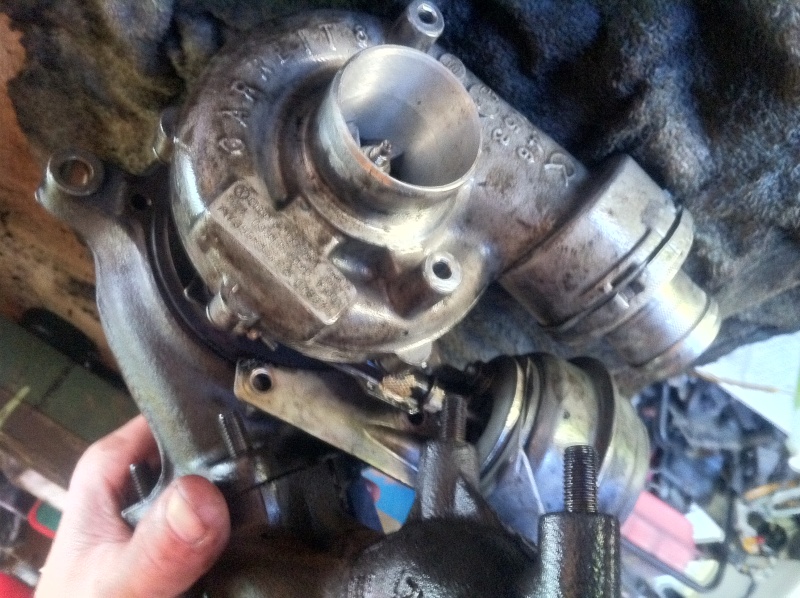

le corps de turbo en lui meme avec helice partie chaude et une partie froide





l'helice HS , axe hs

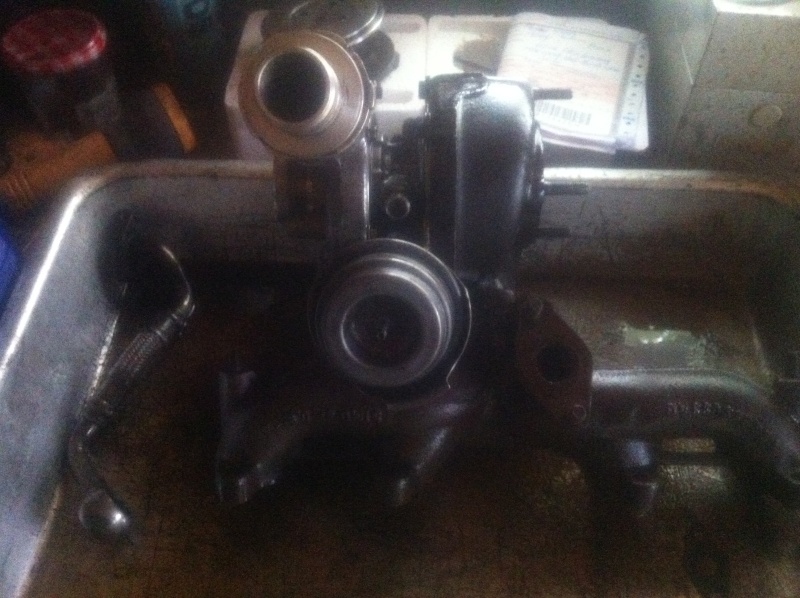

nettoyage du collecteur et la coquille partie chaude ( a l'acide , attention c'est trés dangereux !!! )



http://www.youtube.com/watch?v=WUc-QWxAHCM



nettoyage des coquilles ( grattage , ponçage papier fin et paille de fer ... )

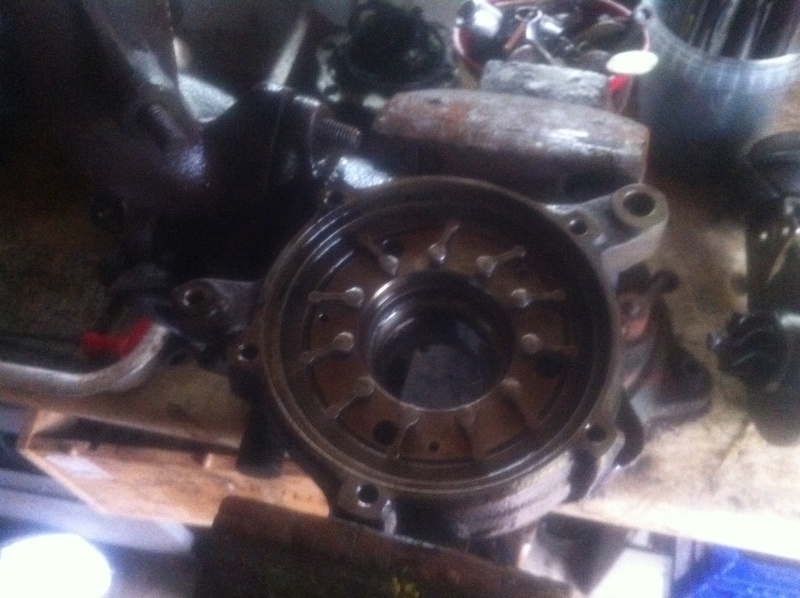

ici la partie chaude ( avant ) on voit bien le depot des residus de coussinet

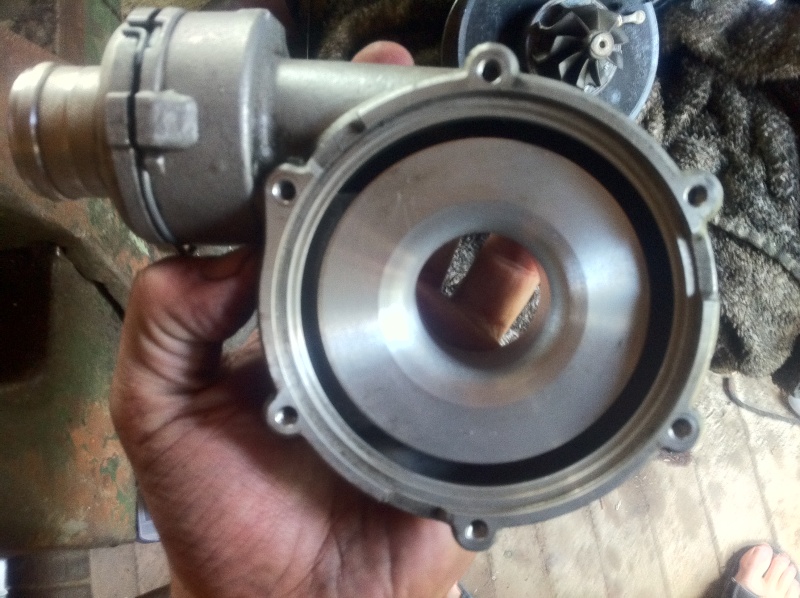

ici partie froide aprés nettoyage

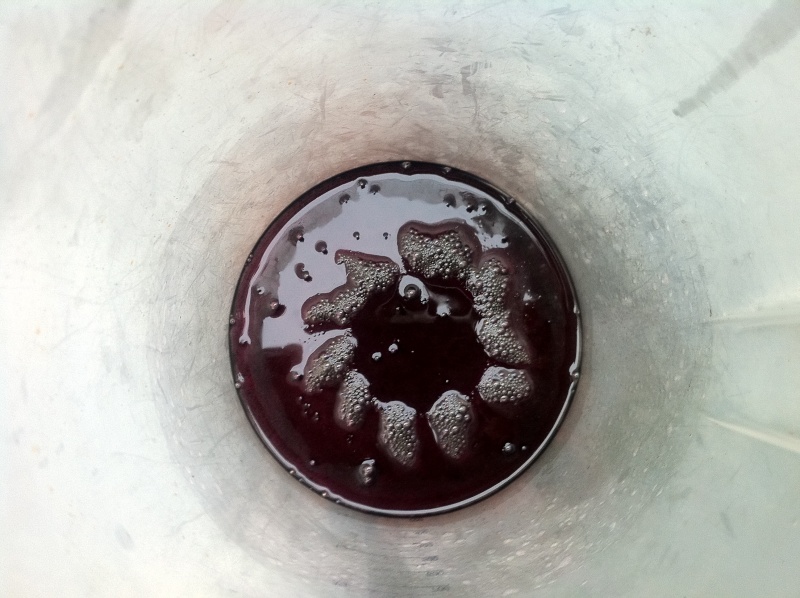

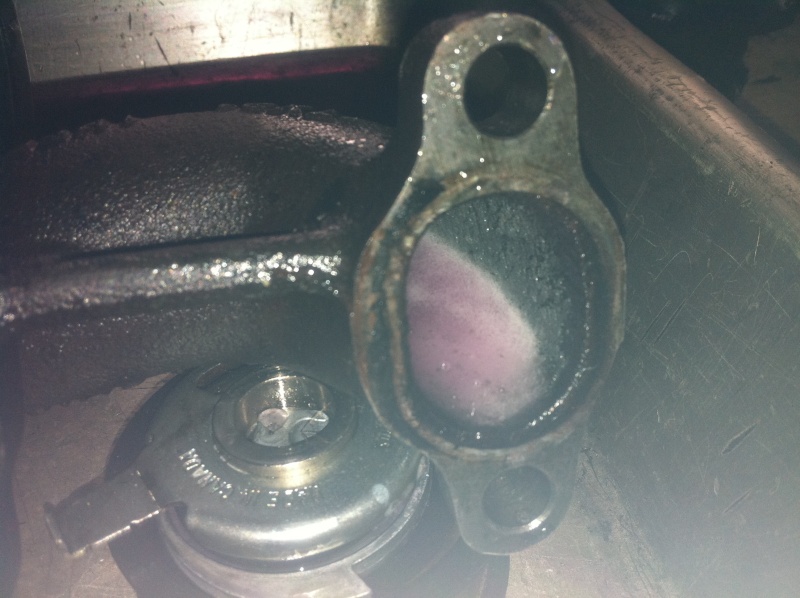

action de l'acide dans l'admission ( on voit que ça bulle )







nettoyage bain "acide" de la geometrie variable

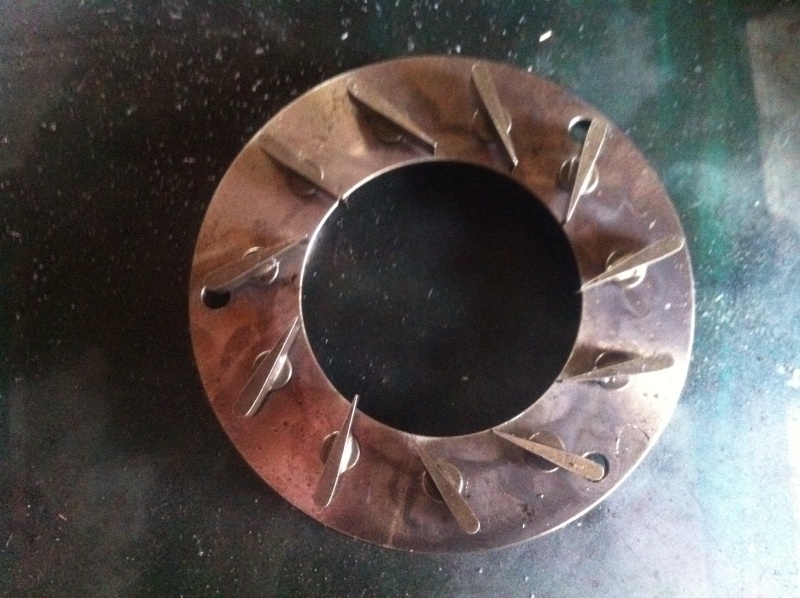

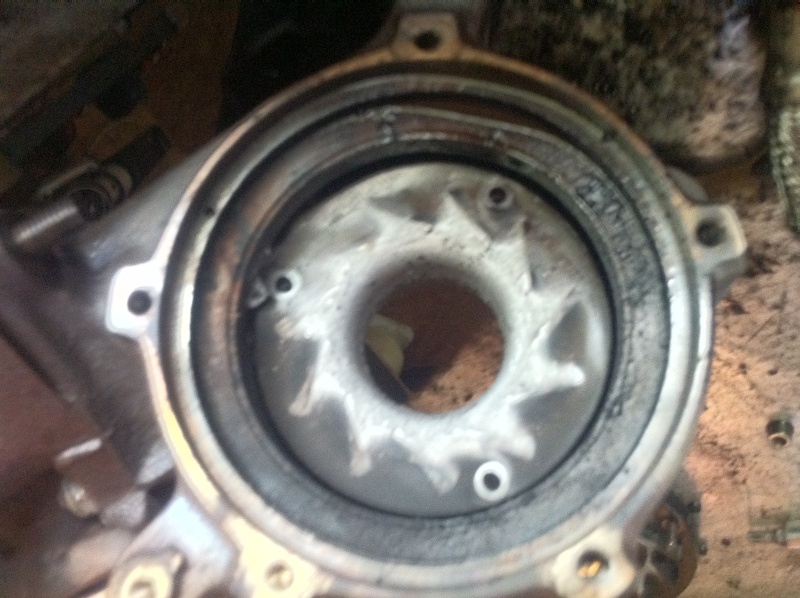

resultat aprés

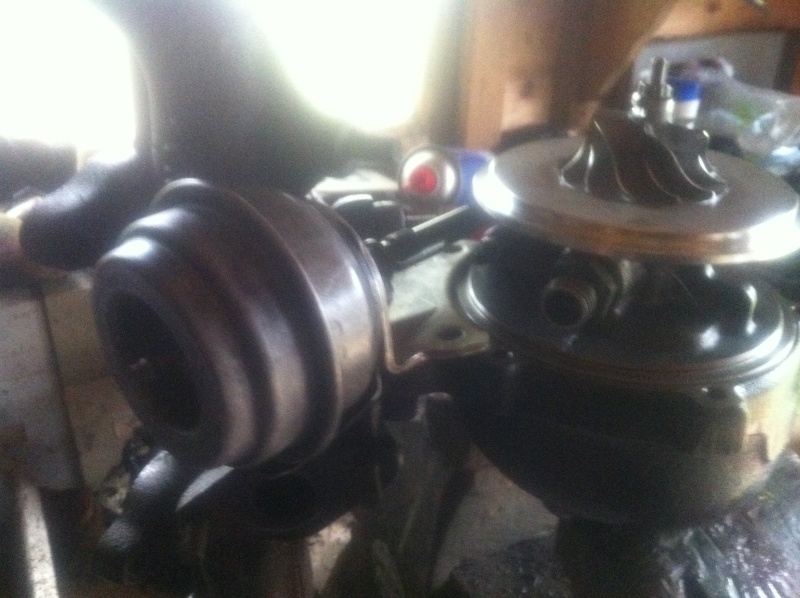

montage des pieces nettoyés





controle du bon fonctionnement de la geometrie variable



http://www.youtube.com/watch?v=fuZ9h9QkXSc&feature=relmfu



montage d'un nouveau corps de turbo

( pour des raisons economiques , j'ai changé le corps , complets , normalement on peut refaire les bagues en cuivre du corps , changer l'axe et les helices ... je n'ai pas de photo de cette etape )





turbo remis a neuf , montage des coquilles avec serrage en croix attention faire trés attention









voilà j'espere que cela servira , je n'ai pas detaillé le wastergate , le montage de la geometrie variable avec les entretoises



greg

Modifié 15 mai 2012 par darckdeuchnord

[darckdeuchnord]

attention au serrage , voilà ce qui arrive quand on ne fait pas attention



http://www.youtube.com/watch?v=fLUtoex3wMo&feature=channel&list=UL



le bruit est celui de l'helice qui frole l'une des coquilles ;)



attention lors de la mise en route le moteur ne doit pas demarrer de suite ,

il faut que l'huile alimente le turbo en premier pour le lubrifier , enlever une durite d'injecteur par exemple ,

une fois le turbo amorcer en huile on peut demarrer le moulin





ce sujet a pour but de donner quelques infos sur la refection d'un turbo , toutes les etapes ne sont pas decrites , il y aussi un equilibrage a faire par exemple ..., il faut avoir de bonne connaissance en mecanique pour vous y lancer ;)
