Présentation de mon A4 Avant TDI 130

[le seigneur des anneaux]

Hier, commande passé pour le reste de mes LED intérieur, ainsi que quelques résistance afin d'éliminer mon soucis de courant résiduel dans mes plafonniers, qui m'énerve un peu, car ça fait bricolage...



Sinon, pour les pro du VAG Com, suite au montage de mon nouvel autoradio (concert 3),je suis passé chez Audi, pour remettre en fonction mes commandes au volant avec la valise (je n'ai plus que le volume d'actif, je ne sais plus changer de station ou de piste CD).

Seulement, avec sa valise, pas moyen d'interroger l'autoradio, il ne fait plus la liaison réseau (si je puis l'expliquer ainsi).

Alors qu'en réessayant avec l'ancien autoradio, pas de soucis, il le trouve...



En faite il voulait voir s'il remonté un code erreur venant de l'autoradio.



Faut-il d'abord enregistrer le nouvel autoradio pour qu'il puisse le reconnaître? Si oui, savez-vous comment faire?

[ricotomcat73]

Salut LSDA, pour ton problème de communication entre l 'autoradio et la voiture par le vag-com, c est ton câble K-line qui ne doit pas être connecté au bon endroit... vérifie sur le dessus de l autoradio (schéma électrique) la position qu'il doit avoir au cul et après tu remontes ton câblage et tu vois si tu as bien un câble de connecté entre l adaptateur et le faisceau de la voiture....... j avais eu le problème avec un faisceau KUFATEC......





@ +

[ricotomcat73]

apparement le cable K line sur le concert 2 est en D7 et celui sur le concert 3 est en C7 ....

[le seigneur des anneaux]

Salut rico, merci pour ton retour.



Je rejetterais un oeil, mais j'ai déjà contrôlé ça, car c'est également ce que m'a dit le gars chez Audi, j'ai fait la correspondance entre les 2 étiquettes de l'autoradio d'origine et le nouveau, et normalement ça tombe en face.



J'ai repéré les 2 PIN CAN-L et CAN-H, au pire y a t-il un risque si je les inverse dans l'adaptateur est que je met en tension comme ça?

[ricotomcat73]

pour le CAN H et le CAN L, je ne pourrais pas te dire si ca peut avoir une incidence au niveau électrique, par contre as tu vérifié l adaptateur lui même car des fois y a des surprises.......

[le seigneur des anneaux]

Oui j'ai contrôlé la continuité du courant dans l'adaptateur de ces 2 PIN, avec un Ohmmètre. Ca passe...

[le seigneur des anneaux]

Tu parles de K line, c'est autre chose peut être (excuses mon ignorance dans ce domaine lol )

[ricotomcat73]

dans les nouveaux véhicules, les informations (dialogues entre l ensemble des composants de la voiture) passent pas le BUS CAN, avant donc les B6, les informations passent pas la K line, la ligne K, diagnostic...



donc si ca marche avec le concert 2 , et que ca ne marche pas avec le concert 3 c est que la K Line n est pas bien branchée....



peux tu poster une photo de ton schema electrique des 2 postes (ceux qui sont sur l étiquette au dessus du poste)....?

[kilivinci]

+1 pour la k line

[ricotomcat73]

Salut Vincent... :bien:

[le seigneur des anneaux]

Ok merci pour ces info. :jap:



Ce soir je ferais une photo des 2 étiquettes

[kilivinci]

Salut eric

Si on se refere aux étiquettes que t as mis sur la page précédente

Il faut que le fil k-bus du concert 2 aille sur le k-ltg du concert 3 normalement

Modifié 22 mai 2013 par kilivinci

[le seigneur des anneaux]

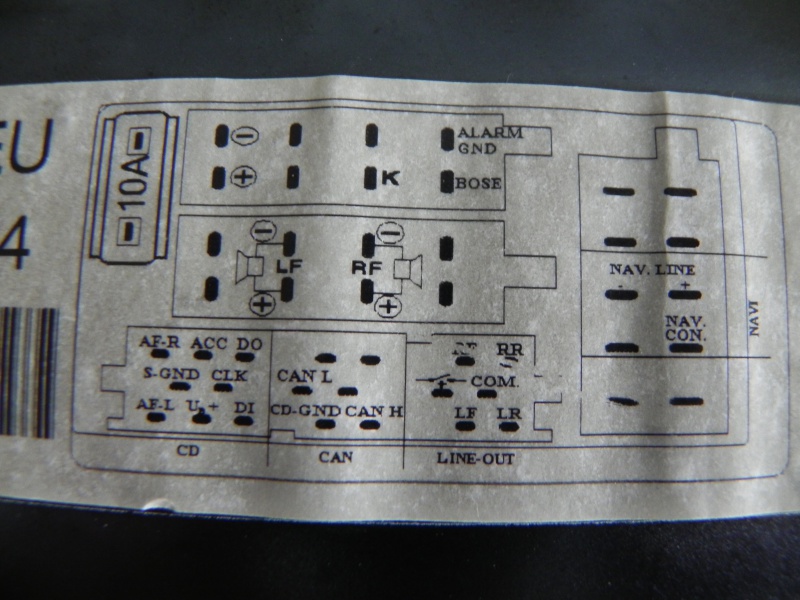

Je post une photo de mon etiquette, un peu différente, car mon ancien post est un symphony 2.





Par contre, l'étiquette du concert 3 page précédente, c'est la bonne.



Dans mon cas précis, je suppose que c'est le K qui va sur le K-ltg du concert 3 ?...



Je vais contrôler ça ti suite



Merci à vous les gars!

Modifié 22 mai 2013 par le seigneur des anneaux

[ricotomcat73]

oui c est ça le k sur le k LTG....

[le seigneur des anneaux]

Ok,



Je viens d'aller faire des photos de mon branchement actuel.

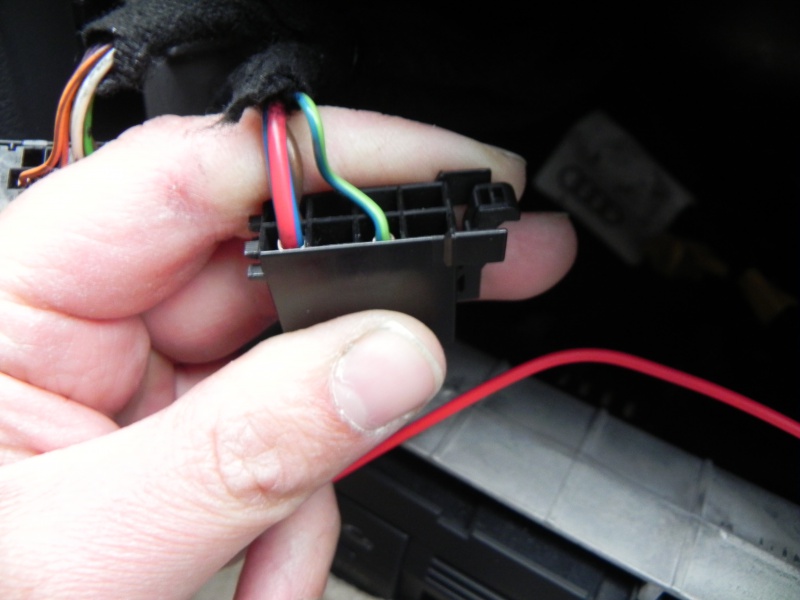

Voilà le connecteur sur le câblage sur la voiture. Le fil Bleu et vert correspond au K

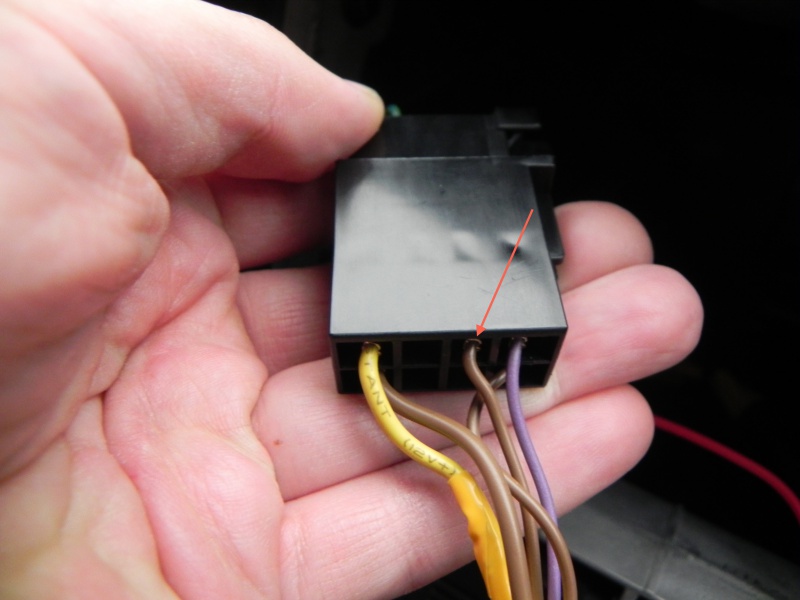

Une fois le connecteur brancher sur celui de l'adaptateur, il tombe en face du fil marron

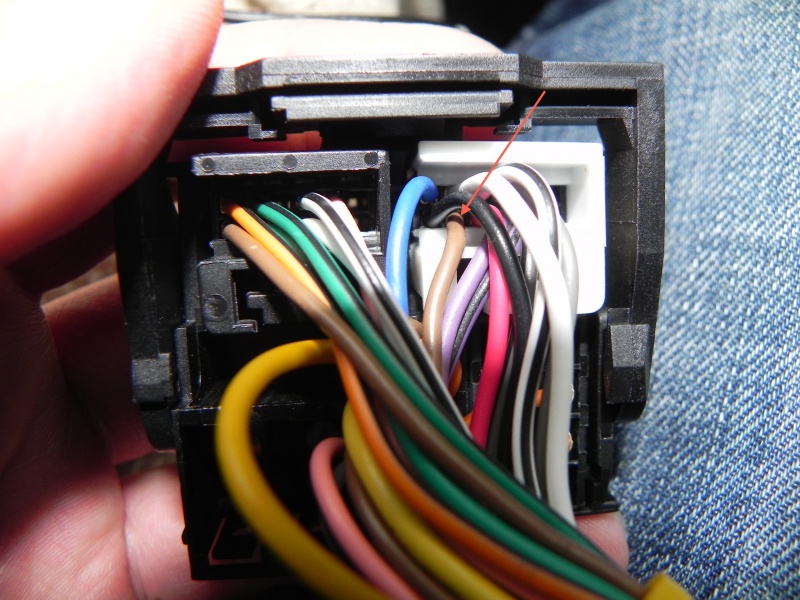

Ce câble marron, arrive à l'emplacement de la flèche sur le quadlock au cul de l'autoradio.

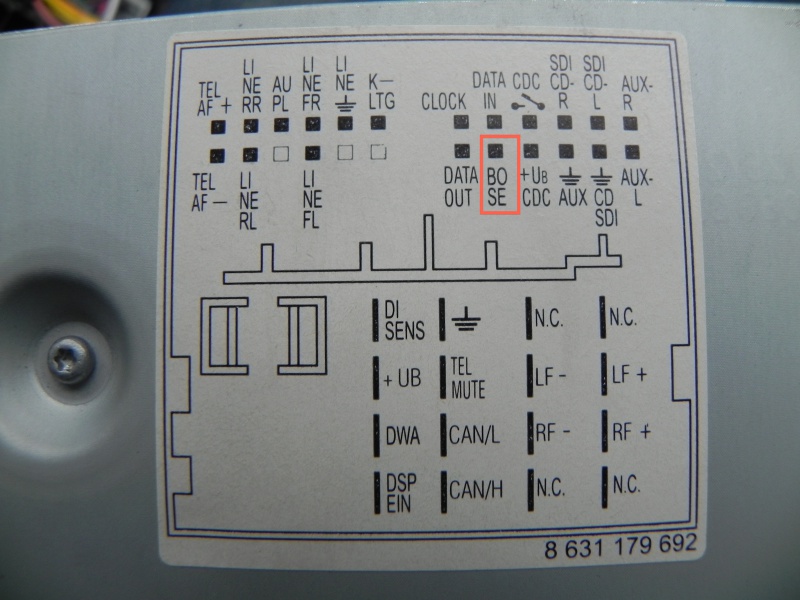

Ce qui correspond à l'encadré ci-dessous





A l'emplacement du K LTG sur le quadlock, je n'ai aucun câble.



Dois raccorder ce fameux câble marron? En faisant un pontage? ou en le débrochant de son emplacement actuel pour le mettre sur le bon?

[ricotomcat73]

as tu le bose dans ton A4 ?



si tu ne l as pas alors il te faut déplacer ce cable du quadlock vers l emplacement K LTG du quadlock....

[le seigneur des anneaux]

Non pas de bose.



Ok je deplacerai le câble.



Merci pour votre aide les gars!



J'en profite pour vous demander;

j'aimerais installer un xcarlink, pouvez vous m'indiquer ou dois je le connecter?



J'ai regardé sur le Tito chez les b7, mais j'ai pas trop compris, et j'ai les photos qui ne s'affichent plus.

[ricotomcat73]

regardes ca : http://forums.audipassion.com/topic/72189-montage-xcarlink-sur-cd-concert-iii-demande-infos/

[le seigneur des anneaux]

Aaah nickel, cest bien plus claire.

un grand merci!

[le seigneur des anneaux]

Salut les gars!

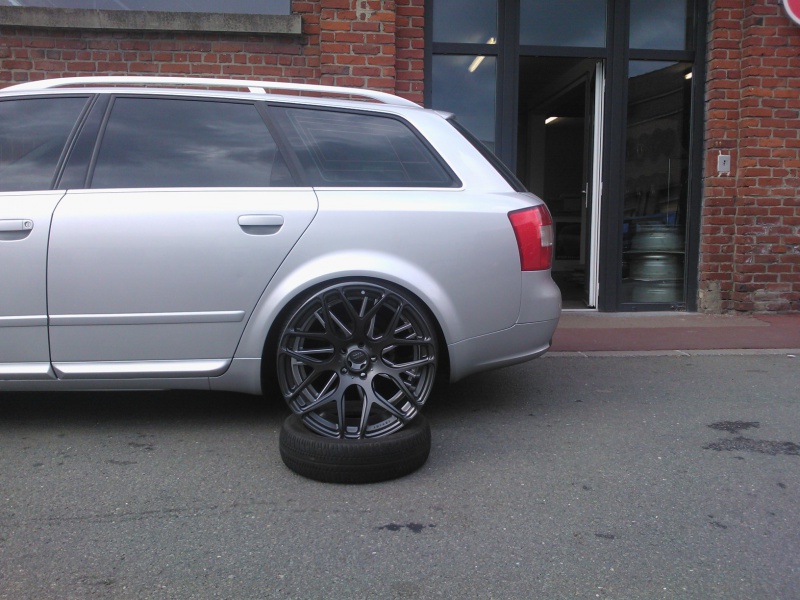

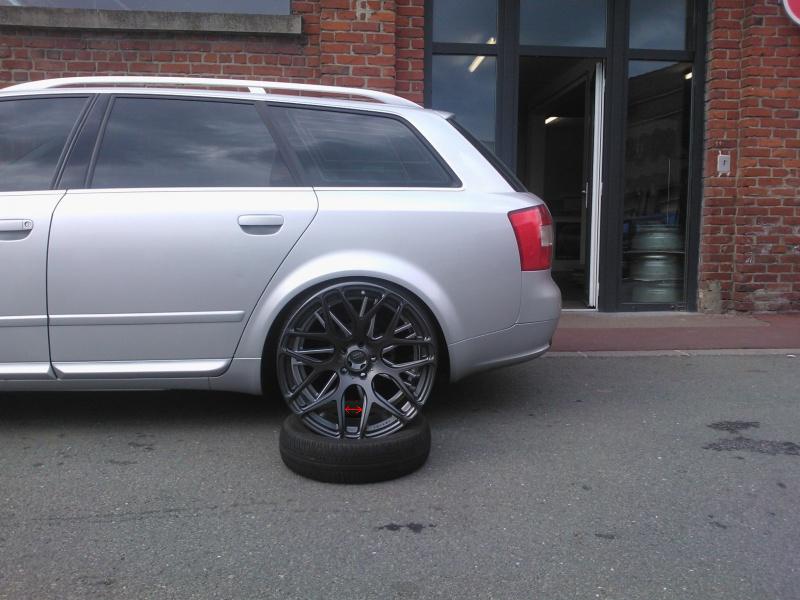

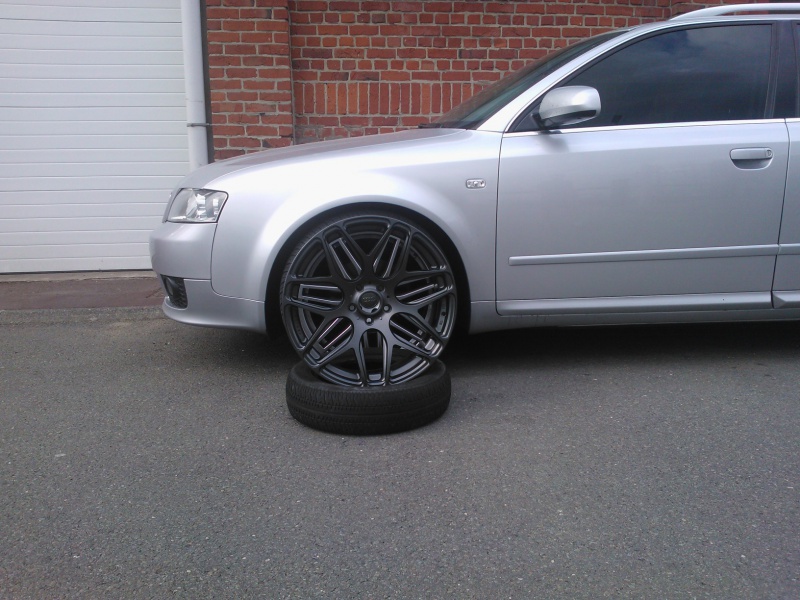

Hier je suis allé faire un tour chez carsystem, un magasin de jantes, et voilà sur quoi j'ai flashé :







On les a posé pour le fun, mais rien est fait, car 950€ sans les pneus... C'est pas trop prévu pour le moment...

Ce qui est sure c'est que si je change je prend ça, et dans cette couleur.



Elles sont en 8,5 x 19 devant et 9,5 x 19 derrière, le tout en ET 45.

[MATT666]

sa ferais pas mal ;)

titirs en avait monter il me semble que sa serait les memes mais peut etre plus claire de ton coté : http://forums.audipassion.com/topic/132674-et-encore-une-petite-a4-avant-30-tdi/page__st__840

[michael34000]

Pas en noir , ca fais plus petit apres . Et ca ressort pas en photos !!

[cyril1989]

Les miennes sa va être celle la avec la face poli :love:

[Vincent R.]

J'ai du mal à voir sur le téléphone, c'est les 3sdm ?

[le seigneur des anneaux]

Elles sont en gun métal.



C'est clair qu'en photos ca rend pas trop...



C'est pas les 3sdm vinc mais dans le même genre.

[cyril1989]

Je croyais que c'était les 3sdm mais c'est les vmr non ?

[le seigneur des anneaux]

Pas tout à fait non plus lol mais elles en sont plus proche que les 3sdm.



Il y a juste à l'intérieur de la double branche une arête en plus :



[Mister B.]

Pas mal ! :bien: J'ai du mal a me faire une idée avec les photos ! J'ai une légère préférence pour les RS4 :D

[ishaq]

Pas mal ! :bien: J'ai du mal a me faire une idée avec les photos ! J'ai une légère préférence pour les RS4 :D



+1

[freddya3]

je prefere aussi les rs4 est de tres loin.

[le seigneur des anneaux]

C'est sure que ca n'a plus rien a voir avec le style OEM.



Après cest une question de goût ;)

[le seigneur des anneaux]

qui va au days?

[Mister B.]

http://forums.audipassion.com/topic/152852-vw-days/

[mike68]

LSDA tes RS4 sont en 19" ?

[Gasytsyvery]

perso préférence aussi pour les RS4 :malelovies:

[malcomx34]

+1 pour les RS4

[le seigneur des anneaux]

Oui mes rs4 sont en 19" Mike.



En faite j'aimerai claquer des jantes qui change, je la trouve trop sage comme ca...

[freddya3]

ca sent l echange ce genr de question venant de mike.

[Julien21]

Moi j'aime bien les 2, mais c'est clair que le style de chacune est different...



Moi je verrai bien des jantes de BM ou de touareg... enfin j'aimerai bien. lol

[freddya3]

celle de sirocco sont tres bien aussi

http://www.google.com/imgres?q=sirocco&hl=fr&biw=1030&bih=596&tbm=isch&tbnid=cF6iww6Y-ncncM:&imgrefurl=http://www.maxituning.es/latribu/tuningdigital/volkswagen-sirocco-volkswagen-sirocco&docid=CFTwTAoKgmRxdM&imgurl=http://www.maxituning.es/files/latribu_tuningdigital/Volkswagen_Sirocco_3746_6.jpg&w=1024&h=768&ei=ohy8UZqoJNSY0AXY2oHACg&zoom=1&iact=rc&page=1&tbnh=139&tbnw=172&start=0&ndsp=15&ved=1t:429,r:7,s:0,i:181&tx=103&ty=86

http://www.google.com/imgres?q=sirocco&hl=fr&biw=1030&bih=596&tbm=isch&tbnid=LDJhwiXIiUPgeM:&imgrefurl=http://www.bora-addict.com/t1166-sirocco-oettinger&docid=pIDgTwu0alMkKM&imgurl=http://i82.servimg.com/u/f82/11/92/93/70/sciroc10.jpg&w=800&h=600&ei=ohy8UZqoJNSY0AXY2oHACg&zoom=1&iact=rc&dur=469&page=1&tbnh=140&tbnw=169&start=0&ndsp=15&ved=1t:429,r:4,s:0,i:172&tx=82&ty=115
