Tuto Montage Phares Xenon AFS (images)

[kristo81]

Bonjour, je fait un nouveau tuto complet en image,

pour monter des phares xenon avec AFS (de virage) oem en seconde monte.



pour cela il vous faux:

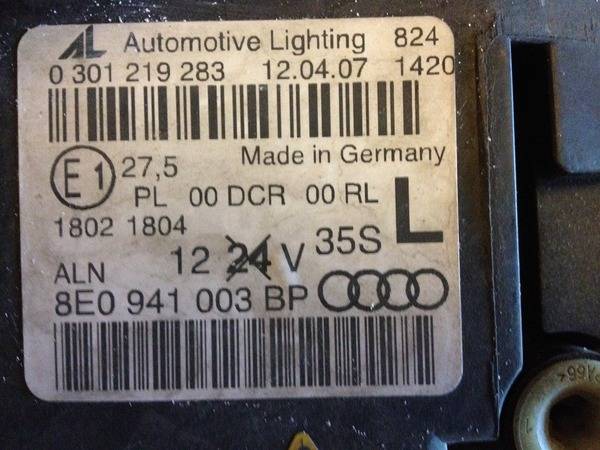

les phares avec afs et calculateur d'assiette:

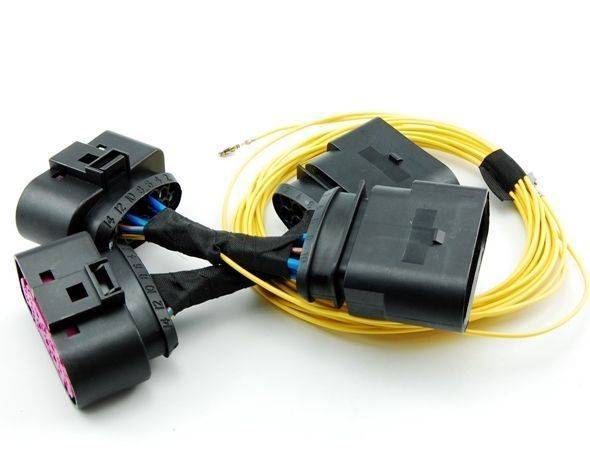

le kit de connexion pour passer d’halogène en xenon:





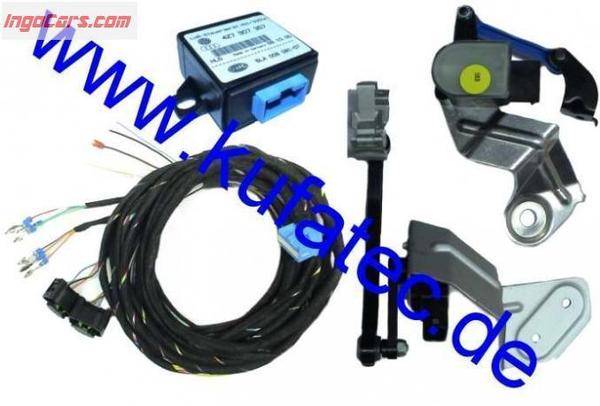

le kit complet Kufatec avec calculateur:





-----------------------------------------------------------------------------------------------------------------------------



Commencer par:

1: Débrancher la batterie, dépose des phares,

2: montage des connectiques pour les xenon,

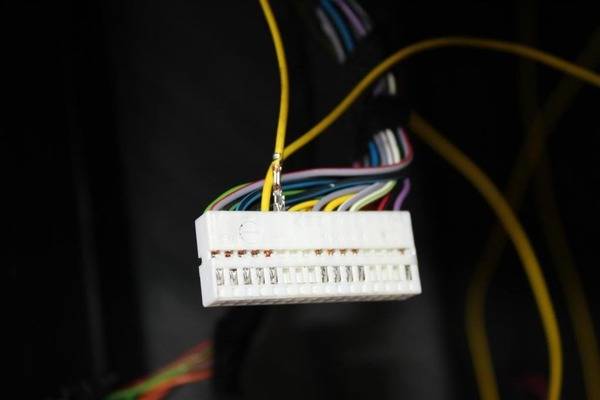

3: passage des 2 fil jaune qui vienne ce connecter sur la centrale électrique Droit n°22 /Gauche n°21,

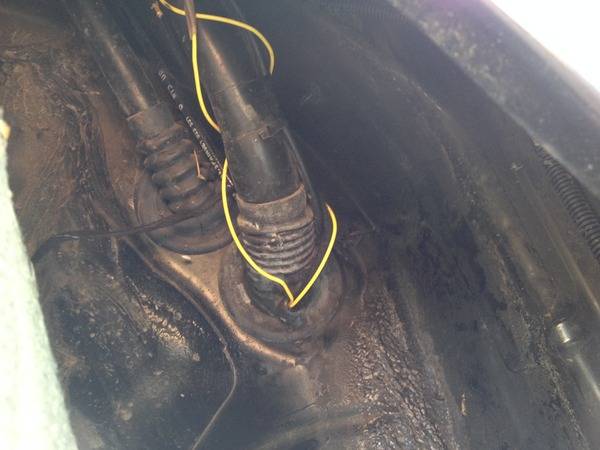

3: passage du kit complet, moi j'ai passer les fil entre l'aile et la caisse,

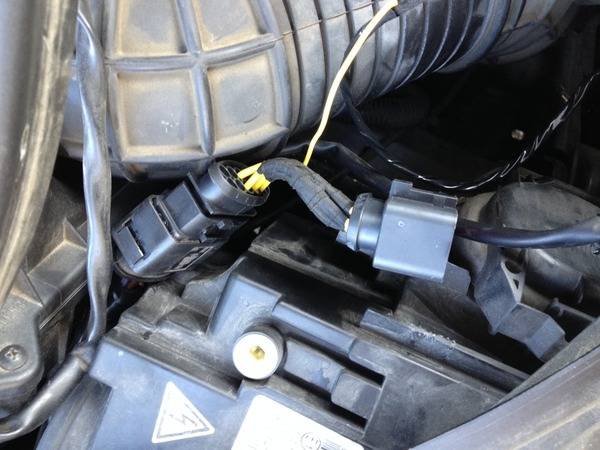

4: 4 fil vienne ce mettre dans les connectiques des phares, en 1, 2, 4, et 14

n°1 en n°18 du boitier afs/ n°2 en n°19, n°4 en +12v 5A n°S18 pour le gauche, droit en s10

les n°14 c'est la masse.

Montage des phares xenon

5: dépose du cache sous volant, compteur, et boite a gant,

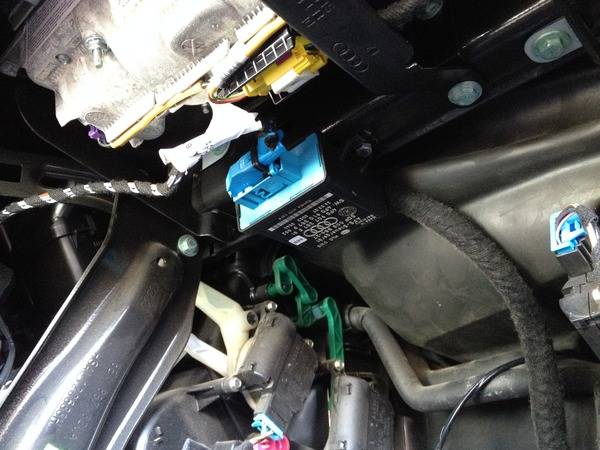

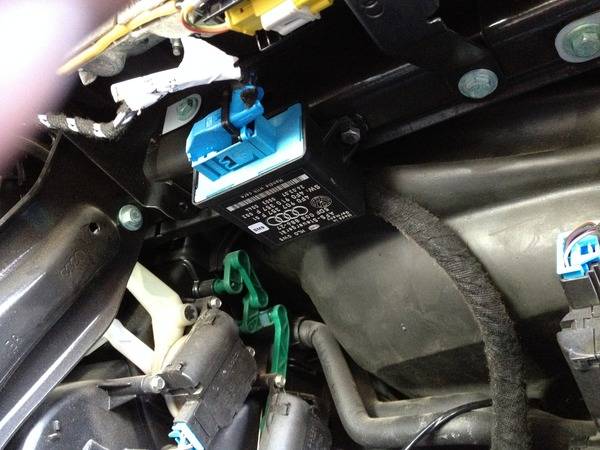

6: fixer le calculateur AFS derrière la boite a gant,

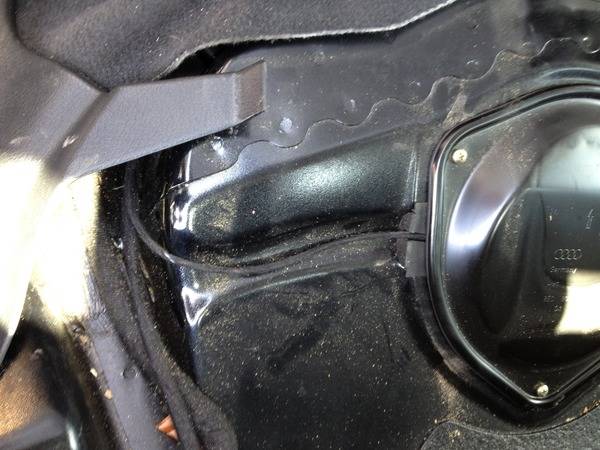

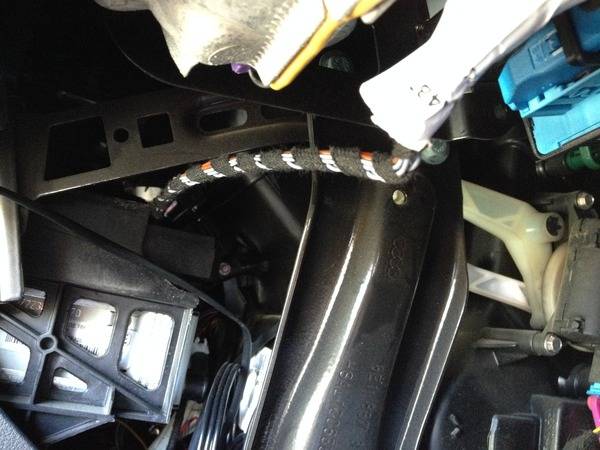

7: passage du faisceaux au dessous du compteur, jusqu’à la boite a gant,

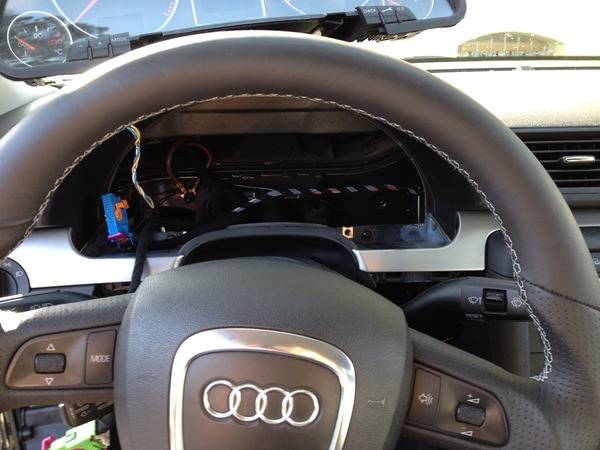

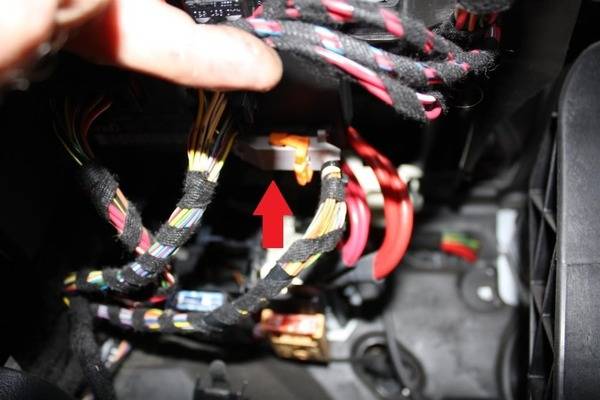

8: souder les 2 fil sur la connexion verte du compteur (T32a n°12 /n°3 du boitier AFS et n°13 /n°2

9: souder le fil rouge et blanc au n° s10 5A de la boite a fusible en n°23 du boitier, et le marron a la masse en n°24 du boitier,

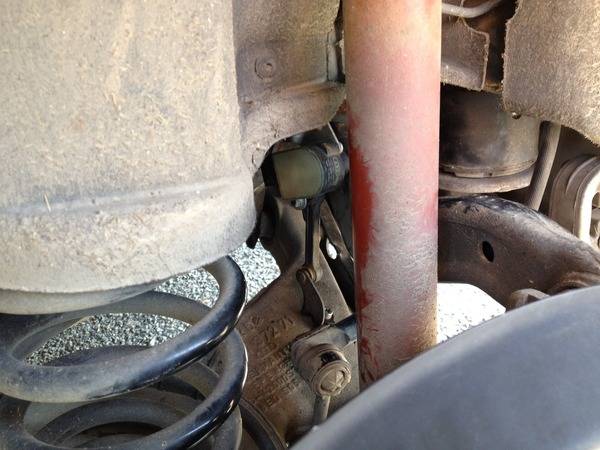

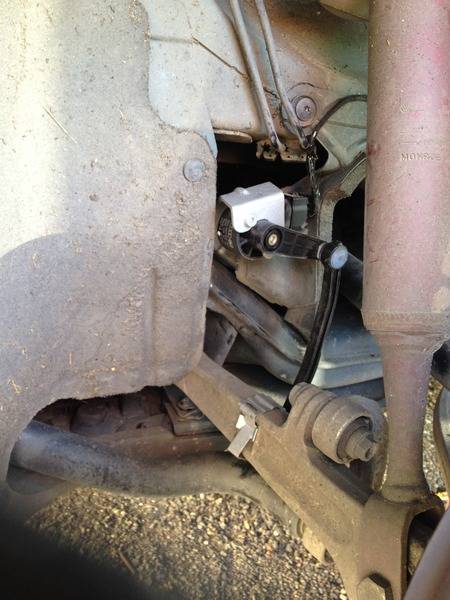

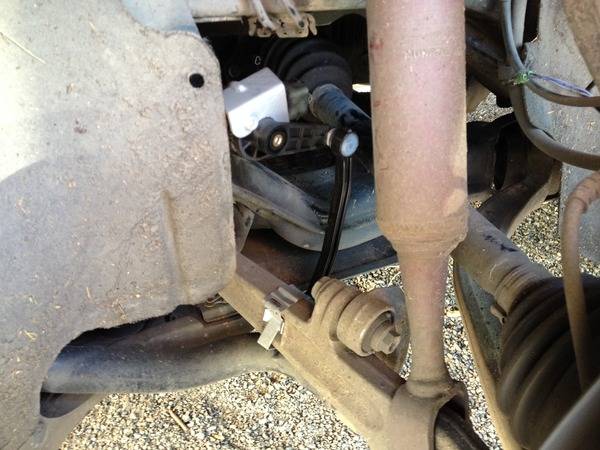

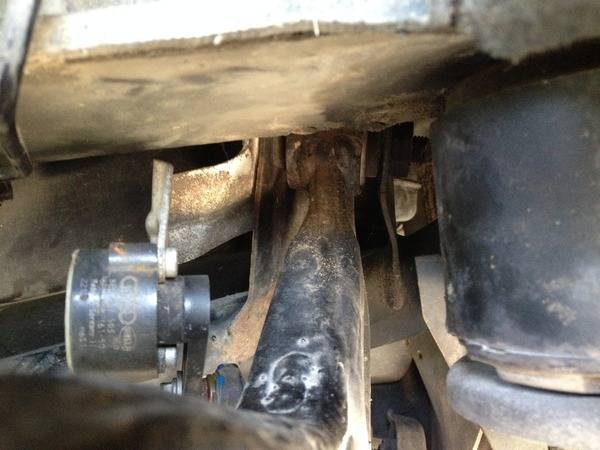

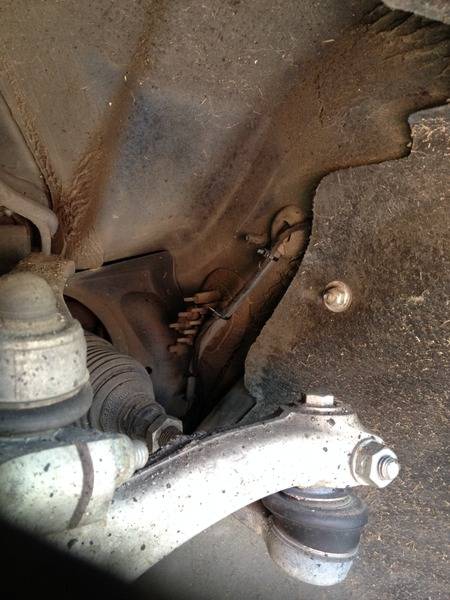

10: pose du capteur d'assiette avant et arrière,

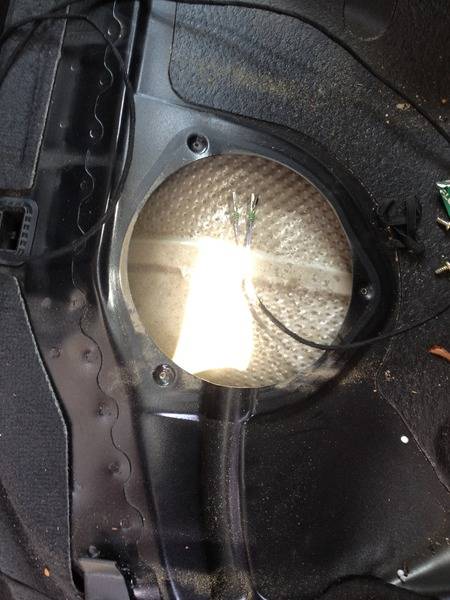

11: passer les fil des capteur, le branchement avant, n° 1 en /n°11 du calculateur afs, n°5 en /n°25

n°6 en /n°21

capteur arrière: n°1 en /n°10, n°5 en /n°12, n°6 en /n°22



une foi tout cela fait...

un passage au vcds obligatoire!

effacer tous Default apparu...



allez a la centrale électrique, (09)

mon codage était: 00001

Codage

• ?xxxx : Châssis

  • 0 = Limousine (PR-K8B)

  • 1 = Avant (PR-K8D)

  • 2 = Cabriolet (PR-K8K)


  [*]x?xxx : Conduire Light Switch

  • 0 = Détecteur de pluie / lumière (G397) pas installé (PR-8K0/8K1/9C6/8K4)

  • 1 = Capteur Rain / Light (G397) installé (PR-8K3/8K7/9C7/8K9)


  [*]xx?xx : Attelage

  • 0 = Attelage pas installé (PR-1D0)

  • 1 = Attelage installé (PR-1D2)


  [*]xxx?x : Phares

  • 0 = halogènes Phares off Feux de jour (8 PR-8Q0/8Q1 K0/8K7)

  • 1 = Phares halogènes avec Feux de jour (8 PR-8Q0/8Q1 K1/8K3/9C6/9C7)

  • 2 = Phares bi-xénon avec Feux de jour (8 PR-8Q3/8Q5 K9/8K4)

  • 3 = Bi-Xénon off Feux de jour (8 PR-8Q3/8Q5 K0/8K7)

  • 4 = Phares bi-xénon avec feux diurnes / Tail / License Plate (PR-8Q3/8Q5 8 K1/8K3)


  [*]xxxx? : Pays

  • 1 = Reste du Monde / Pays nordiques Danemark / Pays / Croatie / baltes avec bi-xénon

  • 2 = Pays / Danemark / Croatie / Pays baltes nordiques sans bi-xénon

  • 3 = USA / Canada avec bi-xénon

  • 4 = Canada sans bi-xénon

  • 5 = Véhicules spéciaux


Nouveau codage: 00041



aller dans adaptation:

canal n°008



Canal 008: Feux de jour

• Standard: 1 (ON)


• 0 = Feux de jour de réduction

• 1 = Feux de jour ON


mettre sur 1 si DRL!



ensuite allez dans le module 55



Coding

• 0000016 = Audi A6 (4F) with Steel Suspension

• 0000017 = Audi A6 (4F) with Air Suspension

• 0000018 = Audi A8 (4E)

• 0000019 = Audi A4 (8E)

• 0000020 = Audi A3 (8P)

• 0000021 = Audi Q7 (4L) with Steel Suspension

• 0000022 = Audi Q7 (4L) with Air Suspension

• 0000023 = Audi TT (8J) with Steel Suspension and Front Wheel Drive (FWD)

• 0000024 = Audi TT (8J) with Steel Suspension and All Wheel Drive (AWD)

• 0000025 = Audi TT (8J) with Magnetic Ride


mettre 0000019 pour A4,

Accès de sécurité

• 02000 = général codage "d'habilitation"

• 02000> 03000> 04000> 05000 = général d'adaptation "d'habilitation" (Entrez un après l'autre)


Adaptation



Canal 020: Salle Effet d'exposition



Après l'activation de l'effet de salle d'exposition la lumière de virage dynamique à l'arrêt du véhicule peut être démontré à la clientèle. L'effet d'exposition reste active jusqu'à ce que l'effet de salle d'exposition est désactivée via le programme de fonction.

• 0 = Désactivé

• 1 = Activé


Ensuite faire un calibrage!

Réglage de base



Réglage des phares



[sélectionner]

[55 - Xenon Range]

[Paramètres de base - 04]

Groupe 001 [! Aller] .

Activer le réglage de base [ON / OFF / Suivant]





• Les AME. champ de bloc montre maintenant "Wait" et devrait passer à "Ajuster Phares" alors (cela peut prendre jusqu'à 10 secondes).

• Régler les phares à l'aide de leurs vis de réglage manuel comme référence contre une cible visant approprié.


[ON / OFF / Next]

Le réglage doit dorénavant être apprise. [Fait, Retour] Ne pas oublier de vérifier / codes de défaut clairs par la suite. [Fermer Controller, Go Back -

voila si cela peu aider certain qu'on envie de faire aussi cette modif, faite vous plaisir!!!
