volant rs4 b7 dans une b5

[djo rs4]

salut tous le monde



alor je voulais savoir si le volant du rs4 b7 passe dans le rs4 b5 sans modif et si quelqun en vend un je suis preneur

merci a tous

Modifié 31 août 2010 par djo rs4

[Dinozzo]

Slt



C'est faisable mais y a pas mal de modif ne serait-ce que pour l'airbag (pas les mêmes connectiques et nbr de fils)



Il me semble l'avoir sur un forum mais je sais plus où.



:coucou:

[Sachaski]

Voila sur Audi Performance:

http://www.xela-fr.com/performanceaudi/forum/viewtopic.php?t=7657&postdays=0&postorder=asc&start=0



@+

[Dinozzo]

Merci pour ton lien mais si t'es pas inscrit sur Audi-perf, bah tu l'as dans l'os :bigsmile:



Donc si tu peut récupéré les photos ce serait cool de ta part :bien: :bien:



:coucou:

[french]

voila les données sur audi perf



alors cela fait deux jours que je galere pour a configuration des pieces du volant mais bon maintenant que tout fonctionne apres une journée complete passé dans la voiture avec VAG COM et des voyants de partout des defaults de partout , un truc de fou , je suis O.P pour aider les autres :



alors pour ceux qui le veulent j'explique par contre les photos ne seront pas tiré de mon montage



il faut donc le volant et son airbag ( rs4, tt , r8 , a vous de voir)



ensuite:



Module de controle multifonctions - 8E0-953-549-R comptez 150 euros ( casi introuvable sur ebay, indendique a ceux qui ont les commandes au volant plus le regulateur)

Anneaux airbag ( abs / esp ) - 4E0-953-541-B ou A coute 200 euros ( trouvable sur ebay de 75 a 100 euros )

Pin Connector 4 fiches - 4E0-972-133 ( qui va permettre la connection du nouvelle anneau 8 euros )

Faisceaux airbags + multifonctions si pas fournis avec le volant - 4F0 971 589 A ( 25 euros )



pour le module il ya a compatibilité avec les midline Part Numbers: 8E0-953-549-L, 8E0-953-549-N (regulateur , odb sans le multunctions radio)

et les highline Part Numbers: 8E0-953-549-M, 8E0-953-549-P, 8E0-953-549-Q, 8E0-953-549-R ( regulateur , odb, et multifonctions )



par contre ce n'est absolument pas compatible avec les lowline 8E0-953-549 F ou S





-------------------------------------------------------------------------

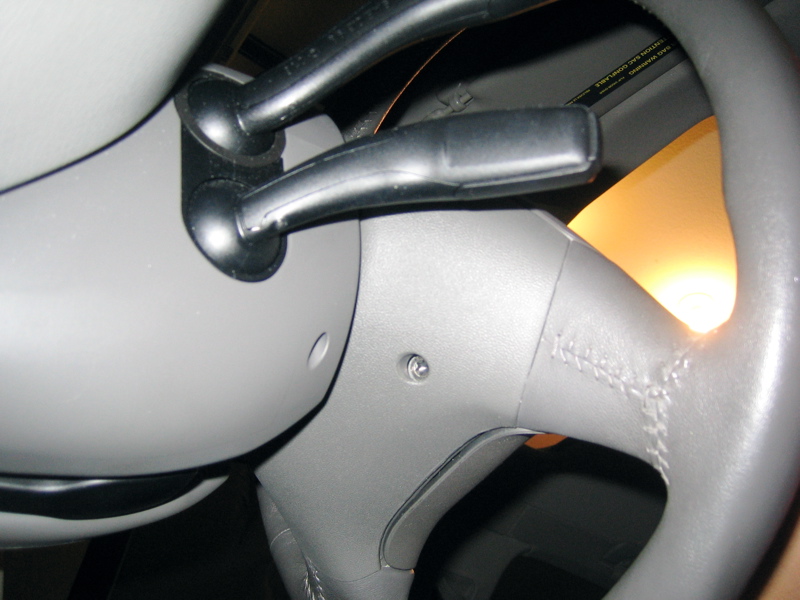

Pour commencer on demonte l'airbag sur le volant a l'aide d'un tournevis ou clés torx de chaque coté du volant





ensuite on retire la connectique simple de l'airbag ( il faut juste tirer le clips dessus avant de le retirer), on retire la fiche centrale de l'anneau au milieu du volant





ensuite apres avoir devisser la vis torx centrale de 55 on marque le pointage du milieu du volant sur la colonne





ensuite on tire un maximum la colonne vers soit pour devisser le cache du dessous pour ma part deux vis cruciforme et pour d'autres du torx en 27





ensuite on retire la vis avec une cles allen de 4





sa donne ca





ensuite on tire gentillement vers sois l'anneau centrale , pour y retirer la fiche a l'arriere droite en haut a l'arriere, le tirer gentillement car il est clipser dans le module.





ensuite retirer les 5 petites vis torx de 8 qui tiennent le module arriere, 4 vis pour ceux qui n'ont pas le regulateur.



ce n'est pas finis il reste une vis de 4mm allen en dessous , ne l'oubliez pas





on tire ensuite le tout vers sois pour declipser a l'arriere gauche du module la grosse fiche





et voici le module il n'y a pas de difference d'exterieur .





et voici le bazard





donc voila la difference primordial ,d'ou le faite de racheter le petit connecteur 4 fiches qui se change simplement par des clips , a gauche le neuf





voici la nouvelle fiche , certains disent de reunir la fiche 5 avec la 3 et la fiche 6 avec la 4 pour le systeme d'airbags, mais comme d'autres j'ai laissé la connectique comme tel.





il vous suffit de remonter le tout dans le sens inverse.









-----------------------------------------------------------------------------------------------









maintenant on passe au choses serieuse la programmation la ou j'ai reelement galerer, mais je vais vous epargner les recherches sur tout les site anglais, polonais , espagnol et autres je vais vous en faire un condessé.



alors avant de tout regler il faut savoir qu'il faut recoder le volant et recoder le nouveau module:



alors ne stresser pas il va falloir rentré le nouveau code voiture a gauche , le code a droite atelier peu resté a zero



nous allons nous occupé du code volant



tout d'abord retrouvons le code volant



<i>Código de 5 Cifras (00041): 12345 = [1][2][3][4][5]



[1] - pas utilisé reste a 0



[2] - differences de volant:

0 = Volant Standard

1 = Volant sport 3 branches

2 = Volant Multifunction avec commande radio

3 = Volant Multifunction avec commande radio / telephone

4 = Volant Multifunction avec commande radio / telephone / vocale



[3] – autres variantes de volant:

0 = sans tiptronic et pas chauffant

1 = Tiptronic au Volant

2 = volant chauffé

3 = avec volant chauffé et tipronic



[4] - equipement speciaux:

0 = sans odb et sans regulateur

1 = uniquement odb

2 = uniquement regulateur

4 = avec regulateur et odb



[5] – type de voiture

1 = berline sans essui glace arriere

2 = Avant avec essui glace arriere</i>



moi pour ma part 02001





pour le rentrer dans vag com



il faut choisir [16 Steering Wheel] et cliquer sur (Codificación–07) et vous y rentrez le code de votre voiture trouvés ci dessus





ensuite vous validez.













-----------------------------------------------------------------------------------











Ensuite nous allons reconfigurer le module abs, pour cela il vous faut un "login" et un "code"



vous trouverez tout dans le lien suivant pour le trouver de vous meme, rien de difficile.



<a href="http://wiki.ross-tech.com/index.php/Audi_A4_%288E%29_Brake_Electronics_%28Bosch_5.7%29" target="_blank">http://wiki.ross-tech.com/index.php/Audi_A...%28Bosch_5.7%29</a>



une fois que vous avez le code et le login



cliquez sur 3 [ abs - brakes ] et ensuite sur ( login 11 ) inscrivez le login et cliquez sur do-it,



<u>immediatement</u> apres cliquez sur ( recode 7) et inscrivez le code , cliquez sur do-it



ne changez rien du second code noté 00000 qui est le code atelier





<u>immediatement</u> apres pour validez ces changement nous allons donc recalibrer l'ABS



module 03 - ABS BRAKES

[basic setting-04]

rentrons dans le groupe 003 et cliquons GO, il faut obtenir la meme chose que sur l'image.





ensuite done go back , ressortez et faites un reset defaults , regardez il n'y aura plus de defaults et un voyant de moins.











----------------------------------------------------------------------------------------------













ensuite il vous reste plus ca calibrer l'abs de la sorte:



<Sélectionner>

<03 - Freins ABS>

<Accès - 11>

Entrez le code 40168

<OK!>

<Réglages de base - 04>

Choisissez le groupe 001

<Go!>





si toute fois il vous reste le voyant airbag : faites un controle defaults et reset par vag com





et si les voyants abs et esp sont toujours allumé avec le code default 01486 c'est qu'il est en mode test , ne cherchez pas midi a 14 heures prenez la voiture et allez faire un tour apres deux trois tournants et deux trois freinage les voyants s'eteignent au bout d'1 minute.





si vous avez des questions n'hesitez pas je vous mettrais des photos demain du volant avec ses fonctions et retroeclairés.



[Sachaski]

La dernière photo c'est ma tuture :bigsmile:

[Dinozzo]

Merci French :bien: :bien:



:coucou:



@sachaski: t'aurais pas une photo avec une vue d'ensemble que je vois ce que ça donne :rolleyes:

Modifié 1 septembre 2010 par Audi S4 Biturbo

[djo rs4]

salut les gars moi j'ai un volant de rs4 b7 sans airbag et sans contacteur tournant donc je cherche l'airbag et le branchement mais je n'ai pas besoin du multifonction est ce que quelqun peut m'aidé a trouvé ca svp

merci

[dragonben]

c'est difficile de trouver des airbag seul pour RS4



il faut voir les modeles d'A8 D2 qui peuvent etre compatible



pour courage

[djo rs4]

salu tous le monde

j'ai trouver un airbag de a8 avec les connectic donc j'ai le volant rs4 b7 avec airbag et contacteur tournant autrement di le volant complet donc moi je veux instalé le volant et je veux que l'airbag marche mais c'est tout je n'ai pas besoin du multifonction sur le volant donc que dois-je encore acheté ?????

[Petitbiston]

@ french : et sur S3 8L, faisable ?

[french]

j en deja vue en photo donc oui avec du taff

Modifié 29 septembre 2010 par french

[Moyo]

le diametre de la bague centrale n'est pas le meme entre B5 et B6/B7

le reportage plus haut concerne les B6, rien à voir avec nos B5

[blancheneige]

Bonjour a tous

moi je voudrait juste savoir exactement pour le montage volant rs4 b7 dans une b5 avec airbag mais sans multifonction on doit faire quoi exactement ??

merci
