Comment démonter l'ordinateur de bord


giupy

Messages recommandés

Bonjour, quelqu'un aurait-il un tuto pour savoir comment remplacer l'ordinateur de bord de mon audi a4 de 1997 ? Merci pour votre aide.

Lien vers le commentaire
Partager sur d’autres sites

  • :: Leon_399 a changé le titre en : Comment démonter l'ordinateur de bord
  • 4 mois plus tard...

Salut Rodolphe,



Je ne sais pas si tu as eu réponse à ta question mais dans le cas contraire, je peux te donner quelques conseils (je l'ai déjà fait).

Dis moi si besoin.

A+

Jeff

Lien vers le commentaire
Partager sur d’autres sites

  • 5 semaines plus tard...

Salut Jeff,

J'espère que depuis le temps Rodolphe a solutionné son problème.

Pour ma part j'avais expédié mon compteur à SOS Compteur. en 2015 et il me faut recommencer (compte tours, vitesse, etc.).
Ici le compte tour au contact, moteur à l'arrêt :AP-Smiles_26: :








Pour la dépose :



1 - Débrancher la batterie,

2 - Abaisser le volant.

3 - Tirer le cache, à la base du combiner d'instrument avec ordinateur de bord, par le haut puis le déclipser et enfin le dégager en le tirant vers le haut.

4 - Dégager légèrement  sans le plier l'écran coulissant qui laisse apparaître deux vis de fixation.

5 - Déposer ces vis qui solidarise le combiné d'instrument (on voit, photo 2,  les deux pattes de fixation en bas du combiné)..

6 - Tirer le combiné d'instruments par sa base et le dégager.

7 - Débrancher les connecteurs multiples au nombre de trois (vert, crème et bleu).



La repose se fait dans l'ordre inverse et nécessite la reprogrammation des fonctions.

Il est impossible de redémarrer la voiture sans son combiné d'instrument.



En attendant quelques photo (Audi A4 pack cuir 2000, B5).

Le combiné d'instruments vus de dos avec ses trois connecteurs multiples :






Voici la position de référence des aiguilles au repos  :



367144093_PositiondereferencedesaiguillescompteurA4B52000.jpg.5df17464d9f000252d99b890e143d8e5.jpg



Vue référence EOM :

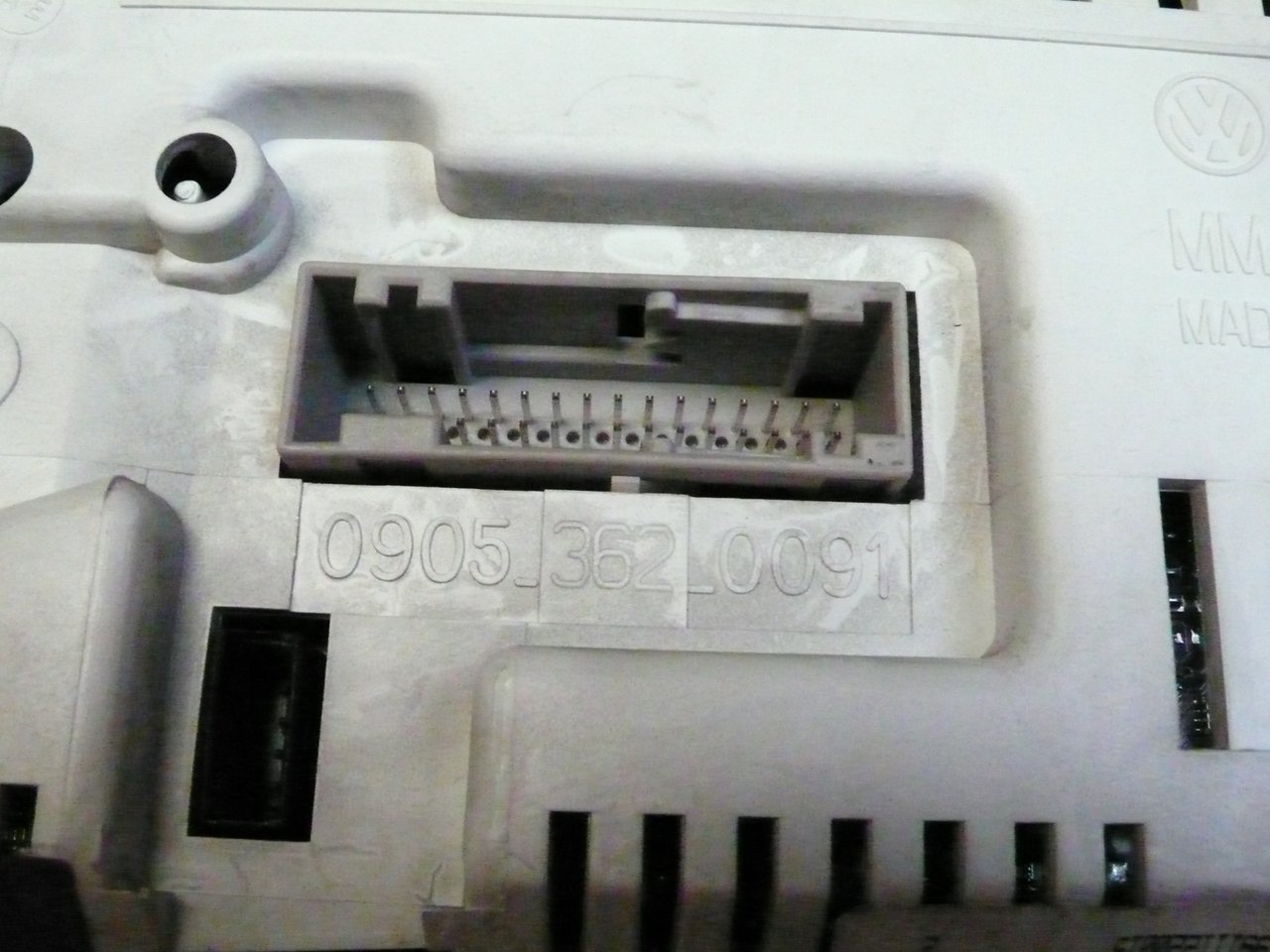

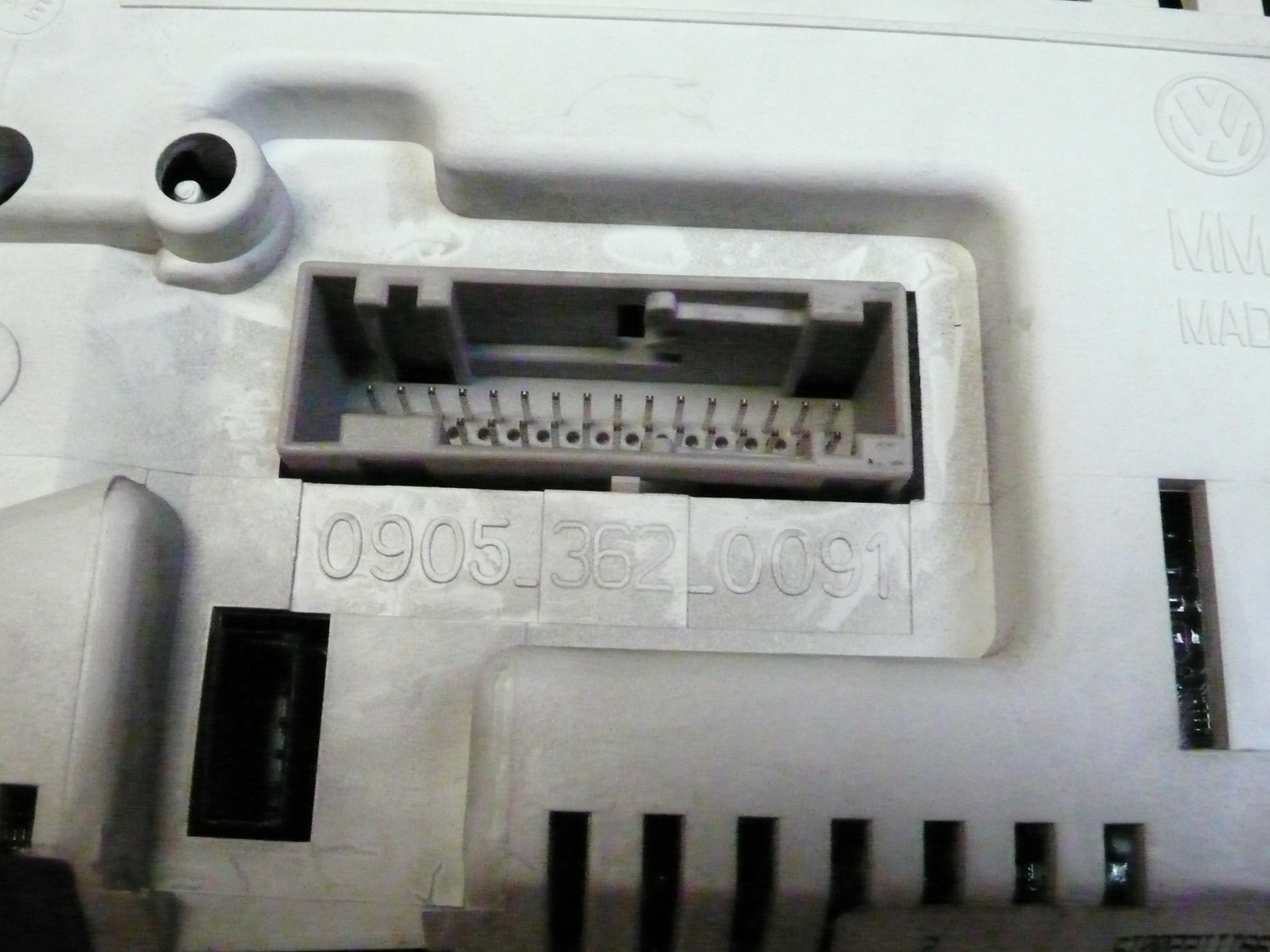

Détail connecteur central :






Il est possible de changeur les actuateurs : ici un actuateur pour le tachymètre







Attention, tout çà date de 2015. Les choses ont peut être changé.



Bien à vous.

Modifié par sylva16
