RalphLolo

[Tuto] Remplacement Xénon Audi Q7

Messages recommandés

Bonjour à tous, :icon40:


Sachant que j'ai galéré à trouver des renseignements, des tutos, ... :mur: j'ai pris des photos du changement de Xénon


Déjà quelques éléments :

- Les Xenons sur nos Q7 sont des 35W 4300K

- Pour les Q7 Phase 1, le type de Xénon = D1S

- Pour les Q7 Phase 2 (Facelift), le type de Xénon = D3S

- Prix, il faut compter une quarantaine d'Euros par ampoule

- Même si non obligatoire, il est conseillé de changer les 2 en même temps


Quelques principes pour le changement :

- Pas besoin d'outil même si un tournevis peut aider pour débrancher le connecteur

- Le phare se déclipse à 2 endroits, pas de vis

- Une fois déclipsé, le phare se glisse vers l'avant

- Ne pas toucher l'ampoule avec les doigts


Voici le tuto ;-) Bon courage et si peur ou besoin d'aide, contactez moi, si vous êtes en IdF, on peut toujours se voir pour que je file un coup de main ou lors des rassos mensuels !


Si vous voulez des photos en meilleure résolution, contactez moi ;-)



Etape 1 - Débranchement du connecteur



Honnêtement, c'est la partie du changement de phare la plus pénible... l'accès au connecteur n'est pas aisé car y'a pas trop de place. Le déclipsage est un peu fastidieux...


Essayer d'enfoncer avec le tournevis le clip qui retient le connecteur d'une main et tirer sur le connecteur de l'autre main...

46278020150329ChangementXenonAudiQ704.pn


76479320150329ChangementXenonAudiQ705.jp

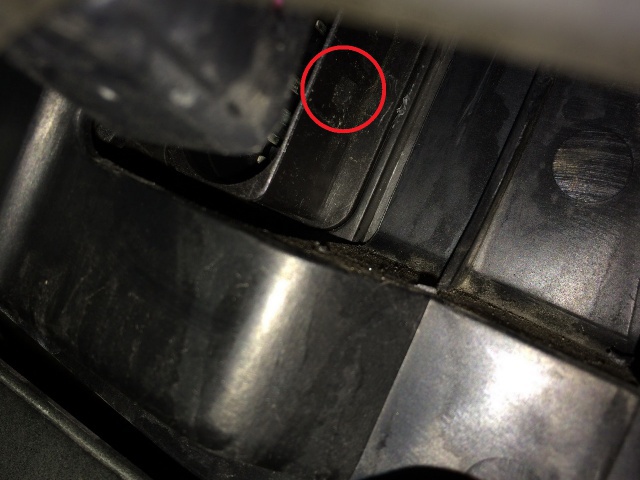

Voici le clips sur lequel il faut appuyer avec le tournevis pour que le connecteur puisse sortir.

28122720150329ChangementXenonAudiQ706.jp



Etape 2 - Démontage du phare



Tirer la tirette vers le haut :

73498020150329ChangementXenonAudiQ701.jp


Photo avec la tirette remontée. Il ne faut pas forcer pour l'enlever, juste la tirer sur 2/3 cm

35443220150329ChangementXenonAudiQ702.jp


Appuyer sur la pate comme indiqué sur la photo

38064020150329ChangementXenonAudiQ703.jp


Pousser le phare de l'intérieur vers l'extérieur pour le faire glisser et ressortir par devant (un peu comme un tiroir qu'on ouvre)

Faites attention à ne pas abîmer la carrosserie et sortez le bloc optique délicatement

Et voilà le Q7 en pièces détachées ;-)

88657620150329ChangementXenonAudiQ709.jp


38655920150329ChangementXenonAudiQ708.jp


22618320150329ChangementXenonAudiQ711.jp



Etape 3 - Accéder à l'ampoule



Poser votre phare au sol / sur une table.

Au dos il y a une plaque / un clapet en plastique à faire coulisser pour le sortir (suivre la flèche OPEN)

71285820150329ChangementXenonAudiQ712.jp


80821720150329ChangementXenonAudiQ713.jp


42576820150329ChangementXenonAudiQ714.jp



Etape 4 - Démonter l'ampoule



D'abord, débrancher le connecteur (qui ressemble à une prise USB) délicatement.

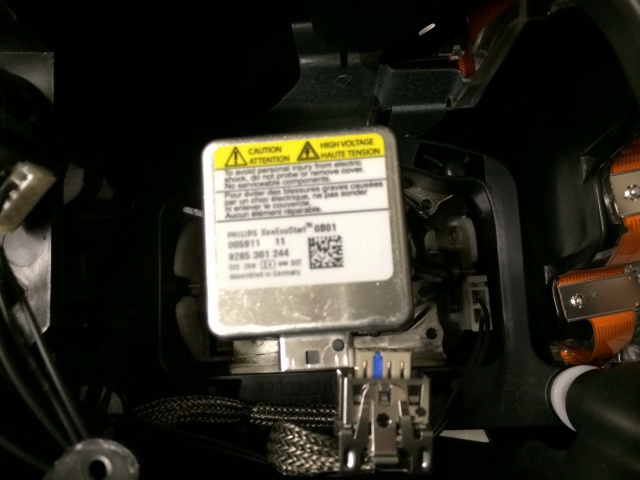

Ensuite, autour de l'ampoule, il y a une bague avec 2 leviers, un à gauche et l'autre à droite.

Si je fais référence à une pendule, les 2 leviers sont à 10h20.

48237120150329ChangementXenonAudiQ716.jp



Pour déverrouiller l'ampoule, il faut tourner la bague via les 2 leviers de 10h20 à 8h10 dans le sens inverse des aiguilles d'une montre (soit 1/4 de tour environ)

36217820150329ChangementXenonAudiQ715.jp


49045620150329ChangementXenonAudiQ717.jp


Ensuite, tirer en douceur la base de l'ampoule en la sortant tout droit.

L'emplacement une fois l'ampoule démontée :

77821720150329ChangementXenonAudiQ718.jp



Etape 4 - Remontage de la nouvelle ampoule



Enfiler la nouvelle ampoule dans le même sens que l'ancienne.

Faites le délicatement pour ne pas tordre les petites tiges qui entourent l'ampoule



Etape 5 - Branchement de l'ampoule

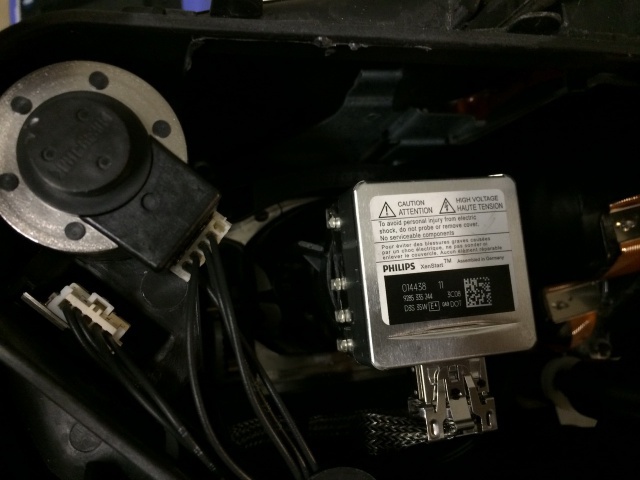

Pour finaliser le branchement de l'ampoule,

- Retourner la bague de 8h10 à 10h20 dans le sens des aiguilles d'une montre

- Rebrancher le connecteur

49705520150329ChangementXenonAudiQ719.jp



Etape 6 - Fermer le capot arrière du phare



Remettre le cache sur le phare et basculer le clapet dans le sens opposé du démontage (suivre la flèche CLOSE)



Etape 7 - Remonter le phare



- Réinsérer le phare dans les glissières délicatement jusqu'à entendre le clic du clips sur le dessus.

- Ré-appuyer sur la tirette levée en étape 2



Etape 8 - Branchement du phare



- Remettre le connecteur dans la prise...

- Voilà, faire la même avec l'autre phare si vous changez les deux ! :winner:


17923420150329ChangementXenonAudiQ720.jp


16949220150329ChangementXenonAudiQ721.jp



Et voici la vidéo qui m'a aidé à faire le changement



Bon courage à tous !


  • Adore 1
  • Merci 1

Partager ce message


Lien à poster
Partager sur d’autres sites

Une belle démonstration. On se sent plus confiant avec ce tuto.

Merci !!!

Partager ce message


Lien à poster
Partager sur d’autres sites

Super tuto, merçi.

Par contre pour vos lampes vous prenez uniquement du PHILIPS,ou du OSRAM ou une sous marque suffit.

Partager ce message


Lien à poster
Partager sur d’autres sites

Merci.

Perso, j'ai pris du Philips, j'avais lu un topic d'un type qui avait pris un truc pas cher mais une des 2 ampoules avaient claquée 1 an après ! Hasard ou pas, j'ai préféré prendre de la marque du coup ;-)



++

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut Ralph j ai installé les antibrouillard en 6000K tu pense que les ampoule xenon du bloc optique je peux mettre du 6000K aussi ou pas

Partager ce message


Lien à poster
Partager sur d’autres sites

oui tu peux mois j'ai pris des philips 6000K D3S et c'est nettement plus blanc que l'origine qui lui sont en 4300K

Partager ce message


Lien à poster
Partager sur d’autres sites

oui je trouve que le 4300K c est trop jaune tu les a acheté ou et combien

Partager ce message


Lien à poster
Partager sur d’autres sites

rien a faire j essayer pendant 40 min de retiré le connecteur impossible

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut RalphLolo,



Je viens d'avoir le même souci que toi, une ampoule qui clignote et fini en defaut.



Je viens de commander une paire de Osram Xenarc Night Breaker en 4300k.



Merci a toi, pour les infos plus haut, j'ai pas eu besoin de chercher pendant des heures quelle modèle il faut et comment démonter le phare! :bien:



Par contre quelqu'un sait a quoi servent les deux autre ampoules type halogènes juste a coté du xénon?:icon_confused:  j'ai pas réussi a les allumer! :reflexion:

Partager ce message


Lien à poster
Partager sur d’autres sites

Je viens de changer les deux ampoules xénon par contre j'arrive toujours pas allumer les 2 autres ampoules halogènes h7. Même antibrouillards allumé ou roue tournée. J'ai essayé en manuel mode auto et plein phare auto pas de différence. Pour les feu de jour c'est les led.

Partager ce message


Lien à poster
Partager sur d’autres sites

Si tu as l' option "Adaptive light" (8Q5), les 2 lampes H8 (pas du H7) doivent s' allumer en virage.

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui j'ai bien cette option donc cela doit être cela.

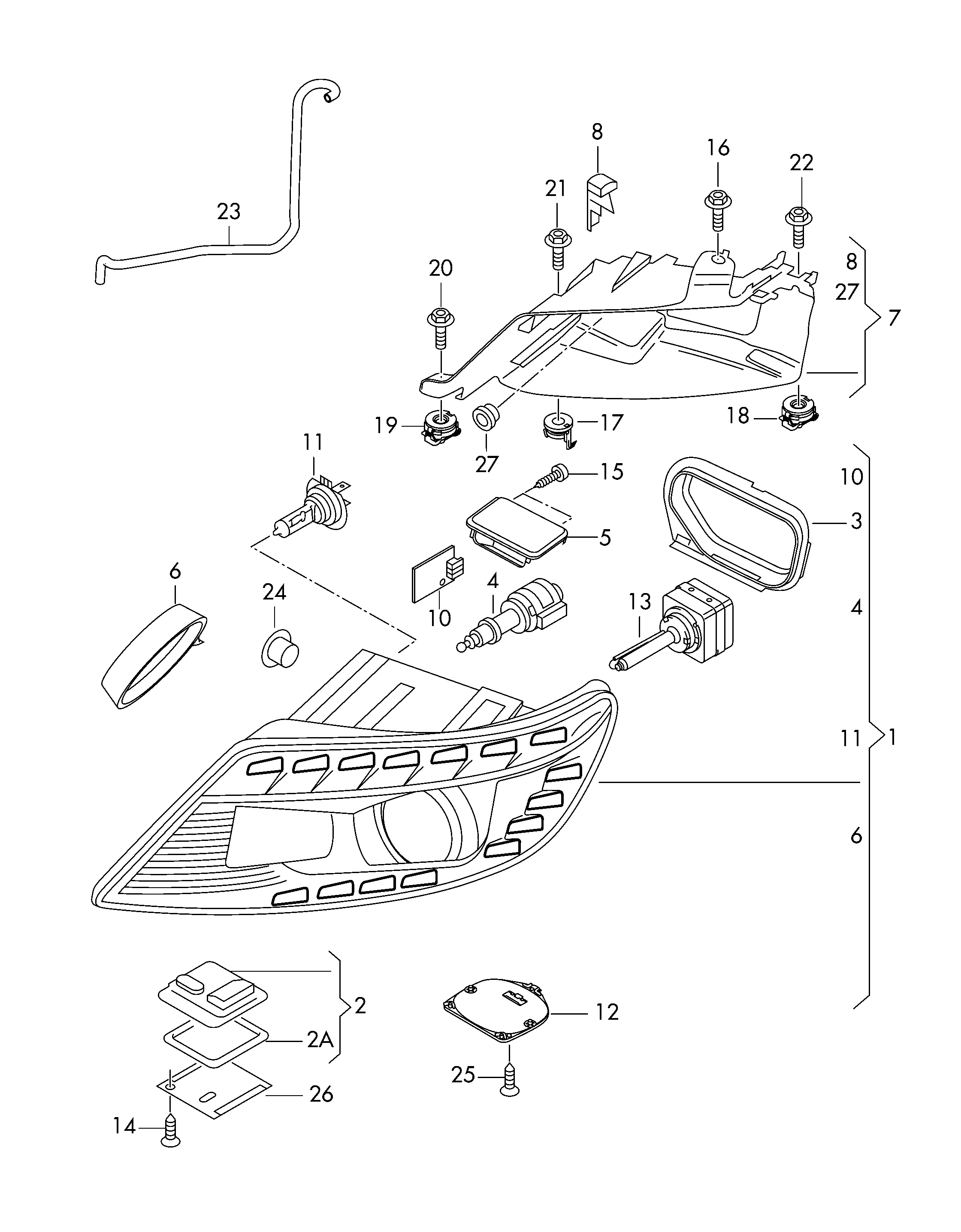

J'ai trouvé sur ekta le seul phare qui a cette ampoule est appelé:

  1. projecteur pour eclair. virage


Par contre c'est bien une h7 55w.

11 N 10320102   ampoule a iode 'longlife' H7-12V-55W 2
(11) N 10320106   ampoule halogene 'super-longlife' H7-12V-55W 2
(11) N 10320104   ampoule halogene 'super-longlife' H7-12V-55W 2

Partager ce message


Lien à poster
Partager sur d’autres sites

Pour tester cette option, tu roules de nuit par temps de brouillard et là, tu vois le faisceau de lumière se déplacer quand tu prends ton virage (option bien sympa pour moi). :bien:



Sur mon A6C6, je pensais également que c' était du H7 or c' était bien du H8 pour les lampes de virages.



A confirmer par des possesseurs de Q7 avec cette option.

Partager ce message


Lien à poster
Partager sur d’autres sites

Oui j'ai deja remarqué le changement de direction du faisceau de lumière mais je pensai que c'était le lenticulaire qui tournait.

Partager ce message


Lien à poster
Partager sur d’autres sites

Bonjour

en démontant le phare , ne risque t’on pas de dérégler les hauteurs?

Pour ma part je vois que c’est dans le phare qu’il y a le moteur donc normalement pas de risque ... mais bon

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 29/03/2015 à 22:38, RalphLolo a dit :
Bonjour à tous, :icon40:









Sachant que j'ai galéré à trouver des renseignements, des tutos, ... :mur: j'ai pris des photos du changement de Xénon











Déjà quelques éléments :





- Les Xenons sur nos Q7 sont des 35W 4300K





- Pour les Q7 Phase 1, le type de Xénon = D1S





- Pour les Q7 Phase 2 (Facelift), le type de Xénon = D3S





- Prix, il faut compter une quarantaine d'Euros par ampoule





- Même si non obligatoire, il est conseillé de changer les 2 en même temps











Quelques principes pour le changement :





- Pas besoin d'outil même si un tournevis peut aider pour débrancher le connecteur





- Le phare se déclipse à 2 endroits, pas de vis





- Une fois déclipsé, le phare se glisse vers l'avant





- Ne pas toucher l'ampoule avec les doigts











Voici le tuto ;-) Bon courage et si peur ou besoin d'aide, contactez moi, si vous êtes en IdF, on peut toujours se voir pour que je file un coup de main ou lors des rassos mensuels !











Si vous voulez des photos en meilleure résolution, contactez moi ;-)

















Etape 1 - Débranchement du connecteur

















Honnêtement, c'est la partie du changement de phare la plus pénible... l'accès au connecteur n'est pas aisé car y'a pas trop de place. Le déclipsage est un peu fastidieux...











Essayer d'enfoncer avec le tournevis le clip qui retient le connecteur d'une main et tirer sur le connecteur de l'autre main...





46278020150329ChangementXenonAudiQ704.pn











76479320150329ChangementXenonAudiQ705.jp

















Voici le clips sur lequel il faut appuyer avec le tournevis pour que le connecteur puisse sortir.





28122720150329ChangementXenonAudiQ706.jp

















Etape 2 - Démontage du phare

















Tirer la tirette vers le haut :





73498020150329ChangementXenonAudiQ701.jp











Photo avec la tirette remontée. Il ne faut pas forcer pour l'enlever, juste la tirer sur 2/3 cm





35443220150329ChangementXenonAudiQ702.jp











Appuyer sur la pate comme indiqué sur la photo





38064020150329ChangementXenonAudiQ703.jp











Pousser le phare de l'intérieur vers l'extérieur pour le faire glisser et ressortir par devant (un peu comme un tiroir qu'on ouvre)





Faites attention à ne pas abîmer la carrosserie et sortez le bloc optique délicatement





Et voilà le Q7 en pièces détachées ;-)





88657620150329ChangementXenonAudiQ709.jp











38655920150329ChangementXenonAudiQ708.jp











22618320150329ChangementXenonAudiQ711.jp

















Etape 3 - Accéder à l'ampoule

















Poser votre phare au sol / sur une table.





Au dos il y a une plaque / un clapet en plastique à faire coulisser pour le sortir (suivre la flèche OPEN)





71285820150329ChangementXenonAudiQ712.jp











80821720150329ChangementXenonAudiQ713.jp











42576820150329ChangementXenonAudiQ714.jp

















Etape 4 - Démonter l'ampoule

















D'abord, débrancher le connecteur (qui ressemble à une prise USB) délicatement.











Ensuite, autour de l'ampoule, il y a une bague avec 2 leviers, un à gauche et l'autre à droite.





Si je fais référence à une pendule, les 2 leviers sont à 10h20.





48237120150329ChangementXenonAudiQ716.jp

















Pour déverrouiller l'ampoule, il faut tourner la bague via les 2 leviers de 10h20 à 8h10 dans le sens inverse des aiguilles d'une montre (soit 1/4 de tour environ)





36217820150329ChangementXenonAudiQ715.jp











49045620150329ChangementXenonAudiQ717.jp











Ensuite, tirer en douceur la base de l'ampoule en la sortant tout droit.





L'emplacement une fois l'ampoule démontée :





77821720150329ChangementXenonAudiQ718.jp

















Etape 4 - Remontage de la nouvelle ampoule

















Enfiler la nouvelle ampoule dans le même sens que l'ancienne.





Faites le délicatement pour ne pas tordre les petites tiges qui entourent l'ampoule

















Etape 5 - Branchement de l'ampoule

















Pour finaliser le branchement de l'ampoule,





- Retourner la bague de 8h10 à 10h20 dans le sens des aiguilles d'une montre





- Rebrancher le connecteur





49705520150329ChangementXenonAudiQ719.jp

















Etape 6 - Fermer le capot arrière du phare

















Remettre le cache sur le phare et basculer le clapet dans le sens opposé du démontage (suivre la flèche CLOSE)

















Etape 7 - Remonter le phare

















- Réinsérer le phare dans les glissières délicatement jusqu'à entendre le clic du clips sur le dessus.





- Ré-appuyer sur la tirette levée en étape 2

















Etape 8 - Branchement du phare

















- Remettre le connecteur dans la prise...





- Voilà, faire la même avec l'autre phare si vous changez les deux ! :winner:











17923420150329ChangementXenonAudiQ720.jp











16949220150329ChangementXenonAudiQ721.jp

















Et voici la vidéo qui m'a aidé à faire le changement















Bon courage à tous !









Merci à vous . Des explications nettes et précises . Pa s de prise de tête . C'est du top .

Partager ce message


Lien à poster
Partager sur d’autres sites

Salut

j'ai une ampoule Xenon qui vient de lâcher.

je viens d'acheter une OSRAM XENARC COOL BLUE INTENSE D3S 6000K à 63,21€ sur Amazon



Le remplacement n'a effectivement pas l'air compliqué,

Merci pour le tuto

Modifié par HENRIM

Partager ce message


Lien à poster
Partager sur d’autres sites
Le 28/02/2018 à 19:49, AL49 a dit :

Si tu as l' option "Adaptive light" (8Q5), les 2 lampes H8 (pas du H7) doivent s' allumer en virage.

je crois que c'est l'option 8Q7 Cornering Light

ces ampoules s'allument en virage

Partager ce message


Lien à poster
Partager sur d’autres sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Visiteur
Répondre à ce sujet…

×   Collé en tant que texte enrichi.   Restaurer la mise en forme

  Seulement 75 émoticônes maximum sont autorisées.

×   Votre lien a été automatiquement intégré.   Afficher plutôt comme un lien

×   Votre contenu précédent a été rétabli.   Vider l’éditeur

×   Vous ne pouvez pas directement coller des images. Envoyez-les depuis votre ordinateur ou insérez-les depuis une URL.


Rappel sur la diffamation et la calomnie

La diffusion d’informations fausses ou erronées visant à déstabiliser, voire à compromettre l’intégrité d’autrui, voire même jugée tendancieuse ou malhonnête, pourra être considérée comme de la diffamation pouvant faire valoir nos droits en déposant plainte contre les auteurs de ces propos.

C'est pourquoi, vous êtes tenus de respecter notre Charte d'Utilisation à l'instant même que vous vous trouvez dans ces lieux.

AudiPassion (Officiel) sur Facebook

Groupe Facebook Officiel du Forum.

AP_Logo_FB

×
×
  • Créer...
