[Tuto] - Installation d'un micro pour commander le RNS-E par la voix (SDS)

[mazak]

Bonsoir,



Je ne sais pas si je suis dans le bon post, j'essaye quand même.

- Audi A4 Avant B7

- RNSE 192 SW650

- volant multifonctions avec commande vocale

- bluetooth (appel et prise d'appel de mon Galaxy S7 via le volant)



Jusqu'il n'y a pas longtemps je pouvais activer la commande vocale via le bouton de mon volant, je disais RADIO et la page radio s'affichait sur le RNSE et cela me mettait la radio, idem avec NAVIGATION la page s'affichait sur le RNSE.



J'ai dû faire un changement de codage via le vagcom et VCDS, ou alors un dommage collatéral, car maintenant la voix me dit "comment ?" lorsque je lui dit RADIO ou CD ...

Par contre maintenant la commande vocale ne fonctionne que pour le téléphone, je peux composer un numéro, raccrocher, ... via le volant.





Savez vous où je peux trouver le codage qui correspondrait au paramètre d'activation de la commande vocale pour le RNSE ?



Merci :marcelpoire:

[lautriphi]

Salut Léon_399 je suis en train de suivre ton tuto (qui est top!) mais malheureusement je n'ai pas les mêmes connecteurs...😠

Peux-tu m'aider?

Merci

[lautriphi]

[Leon_399]

Salut,



Effectivement tu n'as pas le connecteur orange, et donc tu n'as pas le pré-câblage entre le plafonnier et ce connecteur. Il faudra donc prévoir ce petit faisceau et le connecteur orange.



Par contre, je ne peux pas te dire comment et par où passer ce faisceau sur un cab, mais il doit bien y avoir le moyen de le passer par le contour du pare brise ...



:coucou:

[lautriphi]

Ce qui est bizare c'est que j'ai le micro avec un cable qui descend... Mais ou?

[Leon_399]

Dans ce cas, essaie de te fier à la couleur des fils qui partent du connecteur du micro, et regarde au niveau des connecteurs que tu as mis en photo ...



:coucou:

[lautriphi]

Je suis en train de réaliser (la nuit porte conseil!) que le micro déjà présent dans le plafonnier me sert déjà pour le téléphone!! Donc dois je en rajouter un deusième? (il y a un deusieme emplacement) ou dois je faire un "pont" derrière le Rns-e?



[lautriphi]

Genre, sur le connecteur C, le 1 sur le 4 et le 7 sur le 10?

[lautriphi]

Visiblement mon micro est branché sur le connecteur C en 6 et en 12

Si je relie la sortie micro 4 sur le 1 ainsi que le 10 sur le 7 cela devrait etre bon?

A moins qu'il soit preferable de debrancher le micro (en 6 et 12) et de le mettre en 1 et 7, puis la sortie micro 4 et 10 sur l'entree 6 et 12?

[lautriphi]





[ZIPPO45]

non, les broches C6 et C12 ne servent pas au micro, mais a la sortie audio de l'équipement téléphone.

actuellement, ton micro est branché sur cet équipement téléphone.

il faut donc qu'il soit branché en C1 et C7 et les broches C4 et C10 vers l'entrée micro de ton équipement tel (ou etait branché le micro à l'origine)

[lautriphi]

Donc le micro va directement dans l'accoudoir!?

Il faut que je fasse le meme montage que toi... Ou je met un deusieme micro... Mais dans un cas comme dans l'autre, il faut demonte les garnitures le long du pare brise...

[ZIPPO45]

il faut faire la modif comme tu as vu sur mon tuto et bien sur installer le firmware 0660SDS

[lautriphi]

Pour le firmware je suis en X 😜

Plus qu'a passer les cables!

[lautriphi]

Le plus long est fait... Passer les cables!









Plus qu'a faire les soudures de l'autre coté...

[lautriphi]





Et voila... Plus qu'a tester!!

[lautriphi]

Et ça fonctionne!! Merci Zippo!!



En revanche, elle comprend pas tout la dame!! Faut apprendre toutes les commandes précisement...
Autre chose étrange, je peux commander la navigation (j'ai pas encore trouver pour indiquer une destination...), la radio, le CD (sauf que le CD c'est la navigation...) mais pas le MP3 !!? et encore moins l'entré auxiliaire!! Est ce normale ou cela peut il être corrigé?



Merci

[Freddu010]

Salut les bricolos,



Dernier message d'une année mais bon je déterre car c'est ici.



Je suis en train de faire la manipulation sur ma tt rs de 2013 avec bose dynamic sound control et donc déjà deux micros !



Est il possible de ponter le micro BT (c'est un cabriolet volant multifonction tel) depuis la prise orange vers le RNSE ?



Sur le topic en lien (utile peut être) cela semble d'avoir marché avec la même configuration que moi : https://www.ttforum.co.uk/forum/viewtopic.php?f=19&t=1854541



Problème, il ne donne pas le détail du pontage.



Big Up





[lautriphi]

Salut, il me semblait qu'il y avait un micro pour le SDS et un pour le blutooth du telephone... Donc si tu as les 2 micros tu devrais pas avoir a faire de modif!?!?🤔

[ZIPPO45]

Non, il y a un micro pour le système Bose et un micro pour le Bluetooth.

Dans ce cas, il faut modifier le câblage du micro Bluetooth.

actuellement, ce micro est branché au module Bluetooth.

La modif consiste a le brancher sur le rns-e (mic in) et le rns-e (mic out) au bluetooth.

"Ponter" le micro n'est pas une bonne solution car tu modifieras l’impédance et donc dégraderas la qualité audio du micro

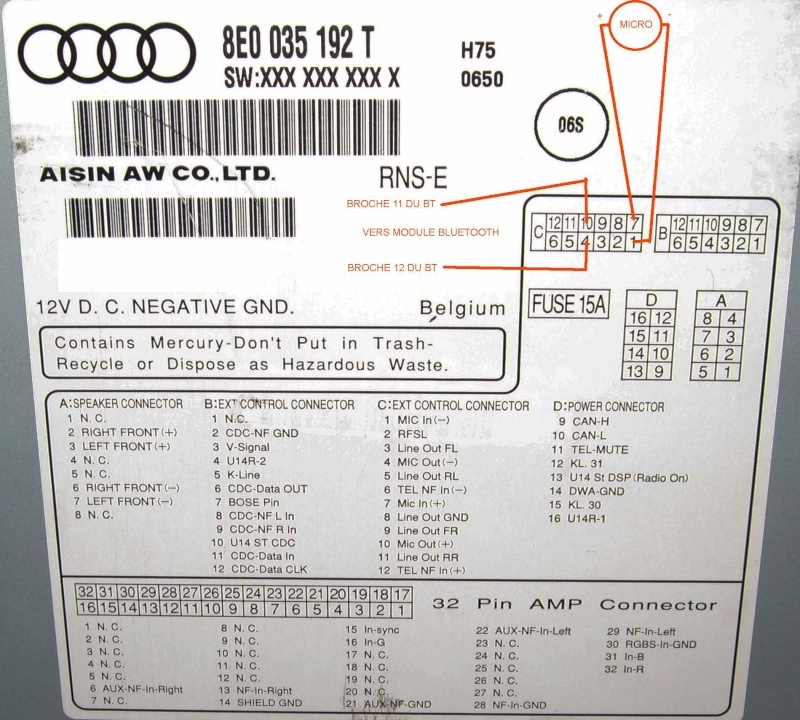

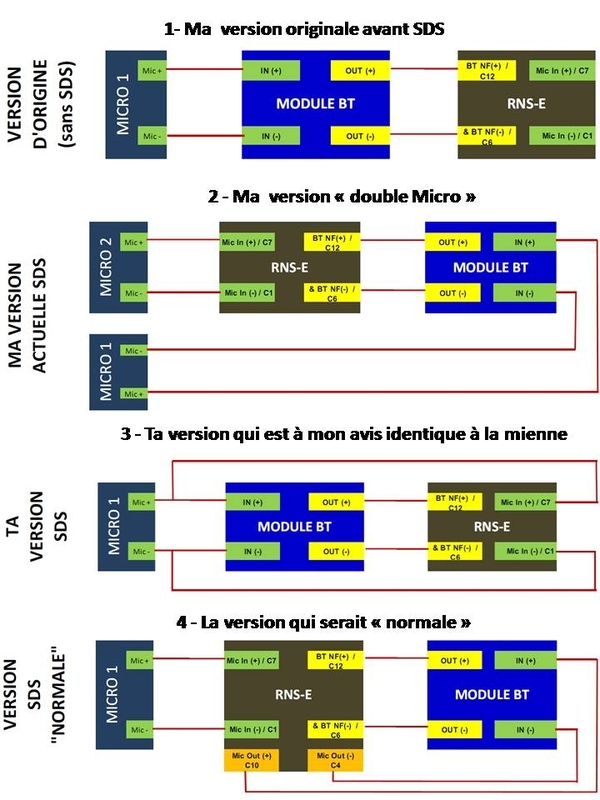

en clair, ça revient à faire ça :

Modifié 11 mars 2019 par ZIPPO45

[Freddu010]

ZIPPO45 comme tu es (un) Messi sur le coup

Tellement atypique le truc Bose !



Je vais faire cette modification.



Je flash avant ou après la modif en SDS 150 > SDS 220 ?



C'est légal de les mettre ici en lien ?



Je vais regarder comment faire cela sur la TT cabriolet...





[Freddu010]

Hello,



Des infos sympa pour ceux qui seraient intéressés :



Voici différents documents, non de moi, merci aux différentes sources et au partage de connaissances.



Je vais donc trouver comment utiliser du câble Hifi et relier le tout comme sur le shéma et en suivant vos prérogative.



Je vais essayer de regarder le shéma sur des plans.



A+



Modifié 12 mars 2019 par Freddu010

[ZIPPO45]

La version SDS "normale" est celle qui doit être faite pour un fonctionnement optimal

pour le flash, peu importe, à faire avant ou après modif du câblage

et ne pas oublié de recoder le module bluetooth en 0011403 (au lieu de 011433 à l'origine)

[Freddu010]

il y a 14 minutes, ZIPPO45 a dit :

La version SDS "normale" est celle qui doit être faite pour un fonctionnement optimal

pour le flash, peu importe, à faire avant ou après modif du câblage

et ne pas oublié de recoder le module bluetooth en 0011403 (au lieu de 011433 à l'origine)



T'assure grave ZIPPO45.

Molo sur les clopes, tu es vachement utile 🤣



Tu sais si, sur TT cabriolet le module bluetooth est comme sur 8P ? Siège passage ?



👍

[ZIPPO45]

pour le module BT, je n'en suis pas sur sur TT, mais d'après ce que j'ai pu voir dans Etka, il semble que ce sois pareil que sur A3 8P.

Perso, quand j'ai fais la modif, je n'ai pas démonté le siège, j'ai passé 2 câbles blindés entre le rns-e et le plafonnier. Un ou j'ai connecté le micro et l'autre qui repart vers le module bluetooth

[Freddu010]

Hello,



En  pleine bricole. Galère avec le Bose Dynamic !!! Vraiment...



J'ai deux micros donc d'origine.



Les deux sont en câblés en noir et gris puis arrive au connecteur qui s'encastre dans le plafonnier pour arriver sur deux faisceaux  vert/noir et jaune/vert.



Le micro Bose semble être sur le vert/noir (micro de droite, en haut sur le connecteur du plafonnier).

Et le normal sur jaune/vert.



Le micro de gauche rejoint un faisceau en vert/jaune.



Ensuite j'ai démonté le RNSE.



Apparemment j'ai une arrivée vert et noir sur le C1 et C7... Mais c'est quoi cette****, le Bose ?!



Je vais faire des photos.



C'est vaiment galère quand c'est atypique







Modifié 12 mars 2019 par Freddu010
Franchement Help 😅

[ZIPPO45]

Tu peux nous donner la référence exacte de ton rns-e ?

as tu des fils en C4 et C10 ?

le micro Bose n’est pas connecté au rns-e, il est branché à l’ampli Bose

[Freddu010]

Yes,



193 DX

H99

Logiciel 220

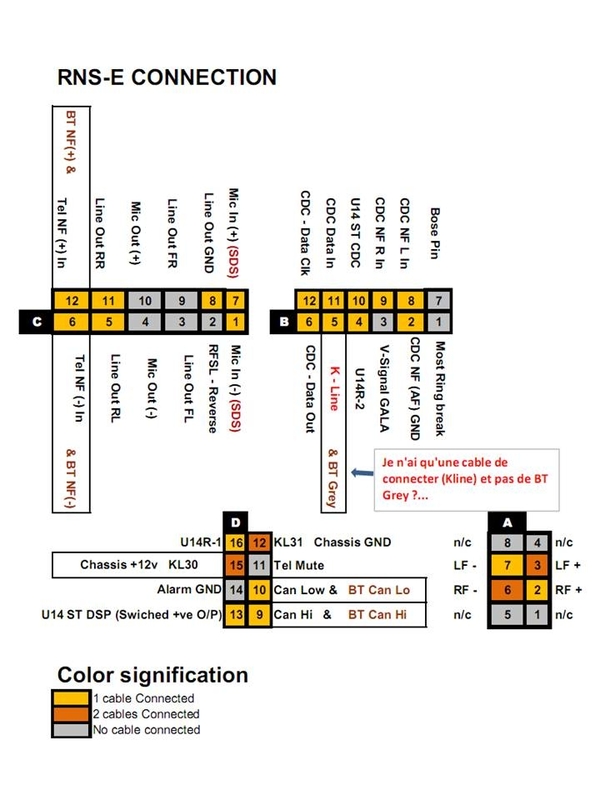

Jaune bleu je crois non et du coup pourquoi ? J'ai bien le même brochage au dos do rnse que vous :



Tu en dis quoi Zippo ou Leon ?



Mince je me suis fais avoir...



Modifié 12 mars 2019 par Freddu010

[ZIPPO45]

Les broches C1, C4, C7 et C10 ne sont pas utilisées sur ta photo !



[Freddu010]

Je tenais donc le connecteur C à l'envers ! Je re

fais le point cet après midi.

J'ai tout laisse ouvert et pendouiller.



Style j'ai braqué ma caisse 😂



Je poserai un shéma récapitulatif pour le prochain comme moi.





MAIS QUESTION :



Mon micro 1 est débranché.

Le Bose reste branché.

Il correspond au noir / vert des connecteur de ce connecteur.







Modifié 13 mars 2019 par Freddu010

[Freddu010]

Ok cela marche. C'est galère mais fait.



Pour ceux qui ont le Bose Dynamic :



Prendre le micro 1 en vert jaune. Vert + /Jaune - = BT 11 et 12 (tu vois ils n'avaient pas gardé le code couleur noir).



Le reste c'est  tout pareil qué lé tuto.



Un grand Grand Merci à Zippo qui est surqualifié et inonde la toile de son savoir

Modifié 18 mars 2019 par Freddu010
ent !

[ZIPPO45]

merci à toi et bravo pour la modif !

[REV78]

Bonjour,

je suis avec intérêt ce post.

Sur mon A4 B7 Avant de  2006 je n'ai que le radio Concert 2.

Avec un branchement adéquat j'y connecte mon téléphone le son sort bien des HP.

Je voudrais utiliser le micro du plafond. J'ai acheté une cellule électret  (j'ai fais un test à blanc) que j'ai mise dans le plafonnier qui est précablé pour le téléphone.



J'ai bien trouvé le connecteur orange .... mais j'ai pas compris comment connecter les fiches 11 & 12  ...

Faut il enlever le connecteur complet ?

Faut il l'ouvrir ?

Faut il déposer la platine qui le supporte ??? (ça je ne suis pas arrivé non plus ...)

.... ?



Merci par avance de vos réponses.

.













Modifié 2 novembre 2019 par REV78

[lautriphi]

Salut

tu peux retirer une fiche d'un connecteur (le orange pour toi) avec un petit tourne-vis en faisant levier... Sinon tu coupes et tu ressoude en utilisant une gaine thermo-rétractible pour ré-isoler!

[REV78]

Bonjour,

Merci de ta réponse.

j'ai essayé d'enlever une fiche du connecteur avec une pointe pour faire levier mais j'ai pas insisté et j'ai eu peur de faire plus de dégât qu'autre chose.

Je n'ai pas la possibilité de mettre ma voiture près d'une prise de courant pour couper et ressouder en utilisant une gaine thermo-rétractable (pourtant bien équipé de ce côté là).

Au début du post l'auteur Nico parle de  << il faut soulever par le bas et tordre un peu ce bloc de connecteurs pour le déloger de la carrosserie >> je n'y suis pas arrivé .... faut y aller fort ?

[lautriphi]

J'ai pas essayé...

[RomainR29]

Salut, et merci pour ce tuto



Dans mon cas, j’ai viré le RNSE. J’ai mis un autoradio chinois avec prise jack à l’arrière.


Y-a-t-il un moyen de récupérer les câbles qui descendent au bloc, de les transformer en jack, et de les brancher à l’autoradio à ton avis ?


Merci d’avance.

[Sk4n]

Bonjour Léon,



Je relance le sujet car j'aurais souhaité savoir s'il était possible de redonner un lien de téléchargement vers le FW 660 pour le RNS E ?



Je viens d'acheter un A4 B6 de 2004 et j'aimerai mettre mon RNS E à jour pour avoir le micro et le Bluetooth



Merci !

Modifié 2 janvier 2020 par Sk4n

[REV78]

Le 03/11/2019 à 15:54, lautriphi a dit :

Salut

tu peux retirer une fiche d'un connecteur (le orange pour toi) avec un petit tourne-vis en faisant levier... Sinon tu coupes et tu ressoude en utilisant une gaine thermo-rétractible pour ré-isoler!

Bonjour,

n'arrivant pas à enlever ce connecteur et n'ayant pas la possibilité d'utiliser une gaine thermo-rétractile, à votre avis faire une connexion avec des cosses dans ce genre ce serait propre ?



C'est bête car je m'étais préparé un câble avec d'un côté les fiches soudées et de l'autre un jack mono ...



Modifié 26 janvier 2020 par REV78
Complément photos

[REV78]

Bonjour,



je bloque encore. J'étais parti pour mettre les cosses de connexion mais impossible d'être sur des cables à couper.

Je me suis dit que j'allais tout de même tenter de brancher les fiches sur le connecteur orange.

J'ai réussi au bout d'une heure à comprendre comment se bascule la platine. ( c'est tout bête il faut appuyer sur le petit levier du haut et la platine bascule)



ET là je bloque.

Je vois bien les fameux bouts de plastique rose mais impossible de les bouger pour faire rentrer les fiches.

Quelqu'un pourrait il me guider ?

Merci par avance.

J'ai essayé en force , rien y fait.



Pff 3 heures pour rien ....

Modifié 31 janvier 2020 par REV78
