Besoin de conseils changement coussinets de bielle

[Milky_Way]

Actuellement en train de refaire une santé à mon bloc BAM de 180 000 km, je cherche de conseils pour les coussinets de bielle



Tant qu'à changer la pompe à huile, autant vérifier l'état des coussinets

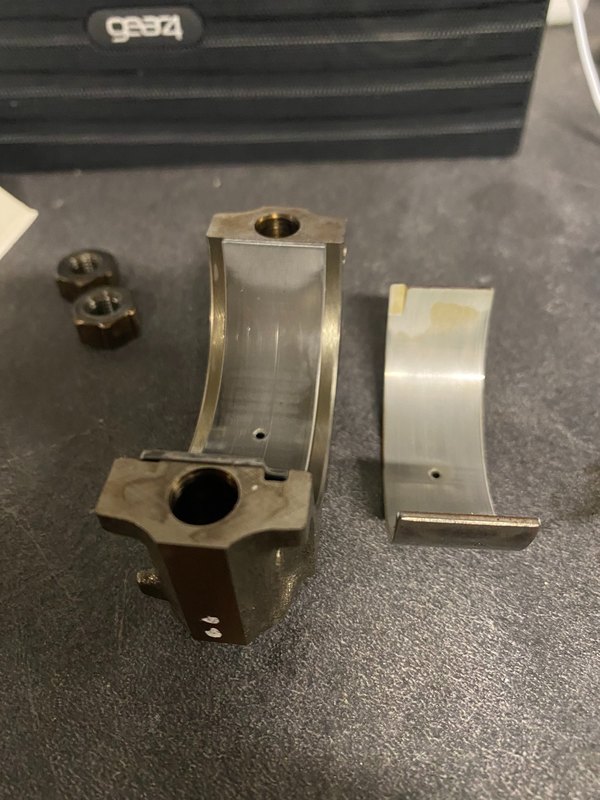

Voici un exemple avec ceux du cylindre N°2 :







Question : sur 7zap ou oemepc, on ne trouve qu'une seule ref OEM



A l'origine, j'ai 034 105 701 B en haut et 034 105 701 en bas

Ces refs auraient été remplacés respectivement par 034 105 701 007 et 034 105 701 B 40Z



Je suppose que toutes ces ref correspondent aux valeurs d'un moteur neuf



Avez vous par hasard les valeurs à mesurer sur le vilebrequin pour savoir si je dois passer en cote réparation ?

Et les refs des coussinets en  coté réparation ?



Par expérience, vaut-il mieux les acheter chez Audi ou Y a t-il des fournisseurs réputés qui font aussi bien (voire le fournisseur de première monte) ?



Dernière question, au remontage, je dépose de l’huile normale partout ou y a t’il un produit spéciale, genre quelque chose de plus épais ou plus adhérant ?

Modifié 17 janvier 2021 par Milky_Way

[Manu A6 Sline]

Soit tu remontes a l'origine.... Soit tu fais des controles metrologiques precis pour te ramener a la valeur de jeu optimale....Mais là...Il te faut du matos....

[Sm18]

Bonjour

Il te faut un micrometre d'xterieur.

Côtes min des manetons des coussinets de bielles sur le vilebrequin => 50.858mm (source Elsawin)

Pour passer en côte réparation c'est rectification obligatoire du vilebrequin.

@+

[Milky_Way]

Merci messieurs



Je vais m’équiper d’un micromètre



Je regarde pour les coussinets. J’ai vu que les OEM sont de marque Gyclo. Je cherche à mettre les mêmes, mais j’en ai pour presque 150€ les 8 sans compter les vis/écrous ensuite.


Par ailleurs, je vois pas mal de monde monter des coussinets ACL Race. Connaissez vous ?

https://www.driftshop.fr/coussinets-bielles-acl-trimetal-audi-16l-18l-20l-83-01.html?gclid=Cj0KCQiA9P__BRC0ARIsAEZ6irjx1QESyoF9FlEKGh5n9xZBS_ITEPp_gz0o4VoVAbzeJpPQ094HE_8aAnMcEALw_wcB



A priori, ils sont en cote d’origine

[Cedric16]

Les acl sont des trimetal

Ils sont renforcés

et les glyco aussi je crois

[Milky_Way]

Je ne trouve pas de kit Gyclo complet, moins cher. Les ACL ont l’avantage au niveau prix

[Cedric16]

Prends les acl ca ira tres bien

[Milky_Way]

J'avance dans mes recherches et j'engrange du savoir, n'ayant jamais joué avec les internes d'un moteur (sauf une seule fois en formation pour le boulot ... sur un bon vieux bloc TU avec des chemises amovibles ... )



J'ai trouvé une doc qui concerne d'autres versions que le BAM : http://laurent.canac.free.fr/Documents/AudiTT/MOT_4CYL_5S_TURBO_AJQ_APP.PDF

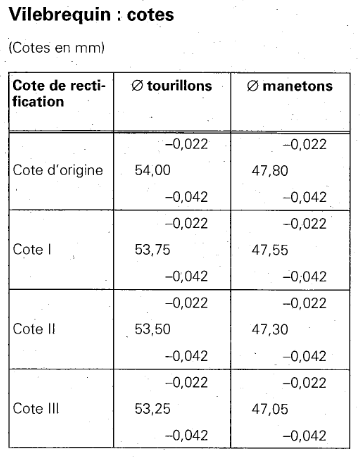

Avec mon pied à coulisse du lycée, le maneton du cylindre N°2 fait 47,76 mm, à confirmer au micromètre. ça semble cohérent avec le tableau

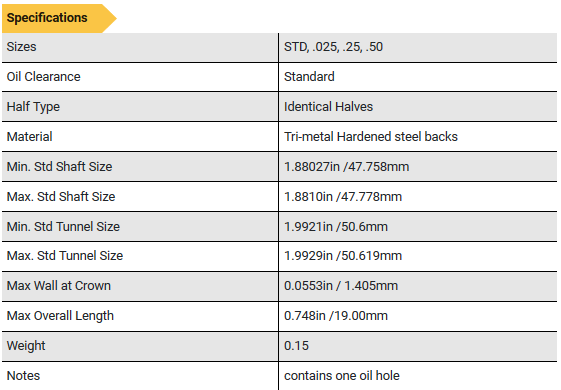

Et on retrouve ces valeurs sur le site d'ACL Race : https://aclperformance.eu/details/1

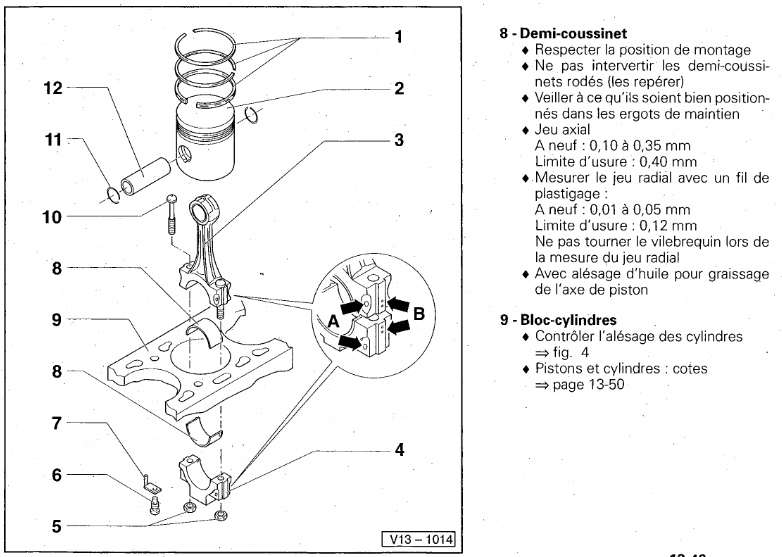

Et ici les jeux









[Milky_Way]

Vérification faite au micromètre et jeu de cales, je suis dans les côtes pour le diamètre des manetons et jeux axiaux des pieds de bielles.



Bonne nouvelle.

[Milky_Way]

Par ailleurs, je comprends mieux vos remarques sur les cotes réparation, qui nécessitent une rectification du vilebrequin.



D’ailleurs, j’ai pas mal appris de cette vidéo

https://youtu.be/rJ5_OaJehjo

[TTwans]

Merci pour ton retour !



C'est une opération que je souhaiterais faire sur mon moteur. Mais j'ai quand même quelques appréhensions...



Ta TT est sur chandelles ou tu fais sur un pont ?

Les vis des chapeaux ne sont pas trop serrées ?



Merci

[Milky_Way]

Le 21/01/2021 à 12:08, TTwans a dit :

Merci pour ton retour !



C'est une opération que je souhaiterais faire sur mon moteur. Mais j'ai quand même quelques appréhensions...



Ta TT est sur chandelles ou tu fais sur un pont ?

Les vis des chapeaux ne sont pas trop serrées ?



Merci



Ce n'est pas une opération compliquée en soit. il fur lever la voiture assez pour se glisser en dessous, puis défaire le carter d'huile et la pompe à huile (qu'il vaut mieux changer si la voiture commence à prendre des kilomètres).

Ensuite, on dévisse les écrous de bielles et c'est parti !

Surtout, il faut bien repérer les chapeaux de bielles pour les remonter dans le bon sens et au bon endroits. Les coussinets ne sont pas les mêmes en haut et en bas.

Et le plus important, tout les supports doivent très propres avant de les lubrifier au moment du montage.



- Attention, je ne suis pas mécano mais amateur, donc j'invite les gens d'expérience à corriger, ou nuancer mes propos -



Le plus important est de savoir pourquoi faire cette opération.

Des discussions que j'ai pu avoir avec différentes personnes du métier, les coussinets de bielle font fonction de fusible lors d'une surchauffe moteur ou une mauvaise utilisation (mauvais entretien, mauvaise lubrification ...)

Les changer implique d'abord un petit contrôle de métrologie pour être sur qu'on peut rester en cote standard, mais en soit, ce n'est pas très compliqué.

En général, un moteur bien entretenu avec des vidanges régulières et une huile de qualité, restera en cote standard même à fort kilométrage, pour les coussinets de bielle, mais surtout pour les coussinets de vilebrequin.

Voyant que l'intérieur de mon bloc est plutôt sain (pas d'huile cramée ou de caramel), c'est pour cette raison que je me contenterait de changer les coussinets de bielle et la pompe à huile.

[TTwans]

Merci beaucoup pour ta réponse détaillée ! J'ai lu aussi qu'il fallait respecter le sens de la lubrification avant montage.



J'avais lu après recherche que notre moteur n'engendrait pas vraiment d'usure au niveau du vilebrequin ( qualité de l'acier.



Travailler en dessous allongé c'est jamais top idéal. En plus, mon sol est une dalle ancienne générant de la poussière. Il faudrait que je trouve un moyen de limiter ce phénomène.

[Cedric16]

il y a 45 minutes, TTwans a dit :

Merci beaucoup pour ta réponse détaillée ! J'ai lu aussi qu'il fallait respecter le sens de la lubrification avant montage.



J'avais lu après recherche que notre moteur n'engendrait pas vraiment d'usure au niveau du vilebrequin ( qualité de l'acier.



Travailler en dessous allongé c'est jamais top idéal. En plus, mon sol est une dalle ancienne générant de la poussière. Il faudrait que je trouve un moyen de limiter ce phénomène.

pr limiter la poussiere mets une bache ou meme une couverture

[TTwans]

Tout à fait j'y avais pensé.



C'est le genre d'intervention que tu repousses repousses   mais comme je vais démonter le carter prochainement on est toujours tenté d'en faire plus !

[Cedric16]

Ben les coussinets c est pas tres long à faire

[TTwans]

Tu vas finir par me convaincre 🙂



Je suis plutôt trop lent quand je bricole sur la voiture et un peu chat noir.  content de profiter de la TT après presque 12 mois d'immobilisation même si je suis  content de  ce que j'ai fait dessus.



Quelle marque préconisez vous en terme de pompe à huile ? OEM ou aftermarket ?

[Cedric16]

Une aftermarket doit faire le taf

[Milky_Way]

Une OEM coûte un bras.



J’ai pris le kit Febi complet réf 33751 pour moins de 100€

[TTwans]

J'imagine



Il y a d'autres modèles mais perso je tenterai pas.
