Quelques Montage possible RNSE

[french]

de memoire tu auras forcement assez de place pour tout les branchements !



pour le lecteur CD 1din il faut la taille d'un autoradio standard de memoire ! il faut que je verifie cela cette semaine grace a la voiture d'un pote !

[thermos]

Bonjour!

Je m'apprette a acheter un tt mk2 de 2007 !

Puisque la modif est possible je voulais savoir quelle type de poste il fallais pour pouvoir installer le rns-e (193 tant qu'à faire!) ...

La modif est elle possible facilement? C'est plug and play ou il y a bidouille??? J'ai bien la bidouille donc canne dérange pas!



Merci les coupaings!!!

[oliv13470]

Bonjour à tous,

je voudrais faire l'installation d'un rns-e dans une A3 8L tdi130 de 2001 qui n'a PAS d'ordinateur de bord, j'ai trouvé des tutos au top pour la réalisation (surtout celui-là: alex3 ), mais apparement aucun montage n'a été fait sur des modeles sans odb. Ma question est donc simple (peut-être un peu bête aussi...): Est-ce possible?

J'ai déjà installé un rns-d donc le montage serait rapide si l'absence de l'odb ne pose pas de problême...

Merci

[french]

Tu as quoi comme autoradio au départ ??

[oliv13470]

Salut,

d'origine, c'est un autoradio concert (2 je pense) 1din, que j'ai déjà remplacé par un rns-d 2din qu'on m'avait donné il y a 2ans mais qui n'a jamais correctement fonctionné, c'est pour ça que je me décide à passer au rns-e. Le véhicule est de 07/2001 acheté neuf en allemagne (je précise au cas où). Apparement, c'est une ambition "pack sport" (ou pas "pack sport" mais avec options suspensions sport et intérieur recaro)et qui n'a donc pas d'odb (alors qu'elle a les xenons...) Bizare mais fréquent en allemagne parait-il.

Modifié 15 août 2011 par oliv13470

[oliv13470]

C'était celui-là, donc un concert 2.



[french]

Si je ne me trompe pas pas de soucis car le can h et l arrive au poste . Il restr a cabler le gala et c est good

[oliv13470]

Super! :bigsmile: Donc si je me trompe pas, j'ai besoin d'un adaptateur antenne + diversity, un adaptateur plug and play, et à cabler le gala.

Au risque de paraitre ignorant :blink: , le gala, je pense que c'est un cable une prise, mais qu'est-ce que c'est exactement et à quoi ca sert? Tu as des photos pour voir à quoi ressemble le branchement?

En tout cas, merci pour les infos! :bigthumbup:

Modifié 15 août 2011 par oliv13470

[oliv13470]

salut french,

alors ca y est j'attaque le montage mais je n'arrive plus à retrouver un sujet ou il était expliqué la couleur et la position du gala sur le PI... tu as une idée?



autre chose, je vais avoir une différence de couleur entre la façade du rns-e et celle du module de clim, je suis tenté de faire repeindre l'ensemble de la console en noir laqué dans le même esprit que ça:

j'aimerais bien avoir des avis sur ce que ça pourrait donner, et pourquoi pas des photos aussi



:jap:

[oliv13470]

Salut, il y a quelqu'un???

Alors après recherche, le gala se branche sur le pin31 de la prise bleue/rose du PI.

J'ai branché le rns-e aujourd'hui, toutes les fonctions de base fonctionnent,

il a repéré 4 satellites, mais ma position reste figée sur l'écran quand je roule.

Autre problème, l'allumage et l'extinction de l'autoradio en mettant le contact se fait un peu quand il veut,

l'éclairage des touches en allumant les veilleuses fait pareil mais pas forcement en même temps...

Je précise que j'ai bien les pin CAN h et CAN l, et j'ai fait l'essai après avoir récupéré le gala.

C'est là que je suis bloqué... :(

Sur le pin 31 de laprise bleue/rose du PI, la RTA dit qu'il est connecté au "J218: Processeur combiné du porte-instruments";

ça correspond bien au gala? D'ailleurs, je ne sais toujours pas vraiment ce que c'est, le gala... :blink:

Autre précision, c'est un rns-e de A4, je crois avoir lu que certins recodent en a6.

Un peu d'aide SVP!!!!!

[french]

Le gala est le signal de vitesse .....



Pour le codage obligation de coder en a6....

[oliv13470]

C'est à cause du codage que j'ai tout ces problèmes???

Il y a un autre moyen qu'avec le VAG COM?

Pour le gala, j'avais compris que c'était le signal de vitesse

mais je suis un peu curieux de nature et je me demande à quoi ça

sert et comment ça marche.

Savoir c'est bien, mais comprendre c'est mieux... :bigsmile:

Merci French pour les conseils.

Modifié 27 août 2011 par oliv13470

[blasterworm]

:coucou: a tous



moi Je possède un audi s4 b6, avec un poste symphony 2.Je veux mettre un rns-e dedans

et je voulais savoir lequel prendre, ya plusieurs référence,donc je voudait pas me tromper.

Sinon ya t'il des chose a savoir en niveau du montage ou sa se fait tous seul?

et est ce que l'affichage sur l’écran central du compteur se fera automatiquement ou faut passer par le vag-com?



merci

Modifié 23 septembre 2011 par blasterworm

[french]

Il gaut en prendre un pur A4 b6 b7 après tout fonctionnera a condition de faire les on branchements et le passage au vag com .

[blasterworm]

quand tu dis les bon branchement, il faut inverser des fil sur les connecteur par exemple,

ou tous simplement mettre les connecteur au bon endroit.

sinn le passage au vag-com sert juste pour l'affichage au tableau de bord ou aussi pour "activer le poste"?

[jejegarcia]

petite question passage au rnse dans une a3 8l tout marche nickel par contre peut on y rajouter le bluetooth ? car j'ai rien trouvé la dessus



Merci :coucou:

[french]

tout depend de la 8L !!!! mais tout marche mise a part 1 chose qui n est pas indispensable !



et oui le BT on peut le rajouter , big ben et le pere yannick l 'ont :bigsmile:



un kit BT ideal

[jejegarcia]

j'ai un autre problème l'éclairage des touches ne fonctionne pas quelqu'un à une idéé ?

[french]

Envoie moi un mp avec photo avant après et câblage .



C est pas plug and play a la base .

[jejegarcia]

après je peux faut que je redémonte mais avant j'ai plus rien :bigsmile:



Apres si quelqu un sait le faire et le bluetooth aussi je suis prêt à payer pas de soucis :coucou:



car je commence à en avoir ma claque de bricoler :bigthumbup: :bigsmile:

[jejegarcia]

si quelqu un a lec clefs dans le coin et en plus connait bien les branchements du rns-e je suis preneur :bigsmile:

[jejegarcia]

Bon appel de Audi aujourd'hui ils ont même pas de date de livraison :colere: alors déjà que j'étais pas motivé



Si quelqu'un sait faire le branchement et qu'il a les clefs qu'il me dise son prix et je viens quand il veut :bigthumbup: :bigsmile:

[jejegarcia]

Bon passage chez audi aujourd hui et toujours en attente usine pour les clef fais :colere: personne serait disponible et colmpétent pour me faire ça je le rémunère pas de soucis :bigthumbup:

[jejegarcia]

Voici quelques photos de connecteurs dont un qui part du connecteur du poste mais qui est branché nul part







Uploaded with ImageShack.us





Uploaded with ImageShack.us





Uploaded with ImageShack.us

Modifié 25 janvier 2012 par jejegarcia

[french]

celui la de noir ne sert plus a rien !! sur la prise rouge les fils orange et orange est noir sont ils cablé sur ta fiche d origine ?

[jejegarcia]

je sais pas en fait j'ai branché le connecteur plug and play directe mais c'est que plug en fait pourquoi se sont lesquels fils pour avoir l'éclairage des touches et l'aafichage dans l odb ?

[jejegarcia]

:coucou: pas d'idée pour moi ? il te faut d'autres photos ? se sont quels fils que je dois brancher pour avoir l'éclairage ?

[french]

MP :bigsmile:





[jejegarcia]

Super merci je regarde ça dimanche car en déplacement avec le q5 cette semaine je te tiens au courant :coucou:

[Invité funzy74]

Salut, j'avais une question qui me turlupine, voila mon problème: est ce que le rns-d ou rns-e d'une audi a4 b7 peut être mis dans une a6 c5 ils ont l'air similaire a vu de nez (sur photo). (je parle de la façade du poste)

• Like This


• Citer ce message

• Multi-citation

• Modifier


[french]

Il ne sont absolument pas similaire en façade ... Tu as obligation De prendre un pour A6 c5 .

[Invité funzy74]

Il ne sont absolument pas similaire en façade ... Tu as obligation De prendre un pour A6 c5 .

ok merci

[jean-phi]

Donc pour agrémenter le topic:



http://forums.audipassion.com/topic/146853-aide-installation-rns-e-2012-led-sur-a6-c5-rs6/

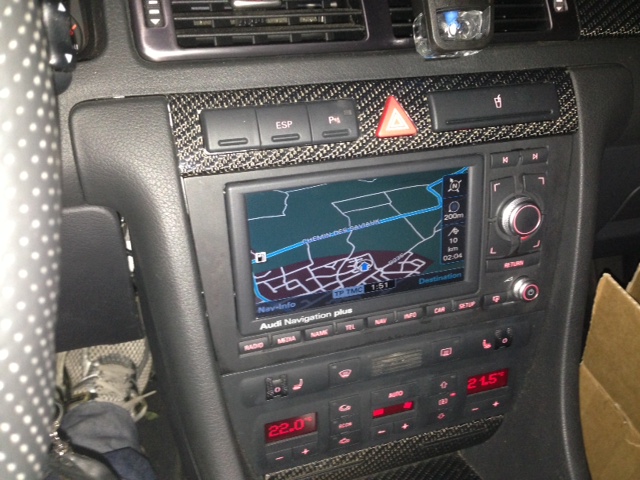

RNS-E 193 d'A3 avec façade pour A6 C5 acheté sur ebay pour monter sur une RS6 de 2004.



Le vendeur a bien pris le temps de m'écouter parce qu'à la base il ne pouvait pas le coder pour A6 donc il comptait le laisser en A3...

Downgrade du FW en 150, on peut coder en A6 puis upgrade du FW en 200 et ça conserve le codage.



Cable Kufatec (bose+cd changer+tel), des borniers auto pour récupérer l'info du CAN H et L au niveau de la TMC BOX ( chaque fois que je me relis, je me dis que ceux qui arrivent ne doivent juste rien comprendre :D :D ), pas de fil à couper, pas de sucre, et tout marche :)



[wayou]



Le vendeur a bien pris le temps de m'écouter parce qu'à la base il ne pouvait pas le coder pour A6 donc il comptait le laisser en A3...

Downgrade du FW en 150, on peut coder en A6 puis upgrade du FW en 200 et ça conserve le codage.



Cable Kufatec (bose+cd changer+tel), des borniers auto pour récupérer l'info du CAN H et L au niveau de la TMC BOX ( chaque fois que je me relis, je me dis que ceux qui arrivent ne doivent juste rien comprendre :D :D ), pas de fil à couper, pas de sucre, et tout marche :)







Bonjour, effectivement, j'ai rien compris (mais j'y travail).

[Clemdu0169]

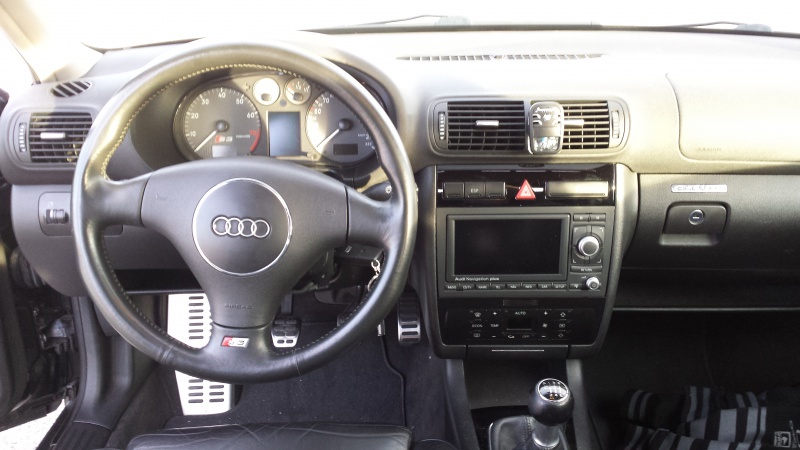

résultat sur un s3 8l .





can h et l a câbler, codage a6 et brapppp

[uruk haï d2]

Salut clem,



Je ne t'oublie pas! (ça risque pas!) ;)

[Clemdu0169]

moi aussi t'inquiète pas :P

[uruk haï d2]

Coooool! ^_^

[allan4684]

Salut à tous, quelqu'un aurait il déjà effectuer la conversion sur une A6 C5 ne possédant pas de tmc box ?



Je galère, i need help .. j'ai connecté can h et l derrière le pi, allumage des led, synchro avec le pi l'heure OK, mais le post ne ce coupe jamais, il reste en veille et donc quand je met le contact ou retire la clef, il ne s'allume et ne s'éteint pas .. :mur:





Merci à tous !
