changement des phares 2010 AFS \ 2013 FACELIFT AFS

[lage20]

changement des phares 2010 AFS par ceux du facelift AFS 2013





tout les contact qu'ai eu personne n'a la solution pour cette modif



sur Ebay ils nous vende des faisceaux mais tous incompatible pour cette modif





donc je part de 0

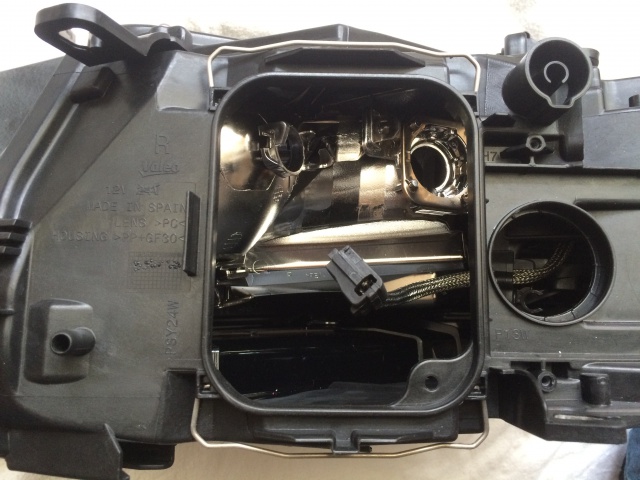

j'e démonte un phare 2013 quitte a l'ouvrir pour voir se qu'il a de différence entre celui de 2010

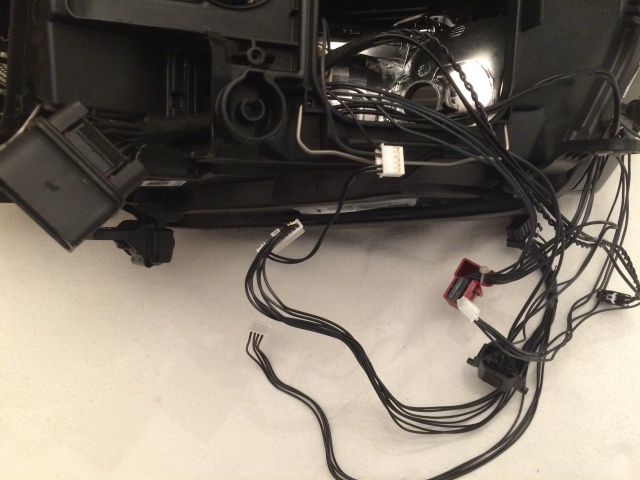

j'ai enlever le faisceau du phare 2013

d' après moi il y a que le module des feux AFS qui faut faire la modif et une lampe d’éclairage de virage statique """"""""""""""""car le reste fonctionne

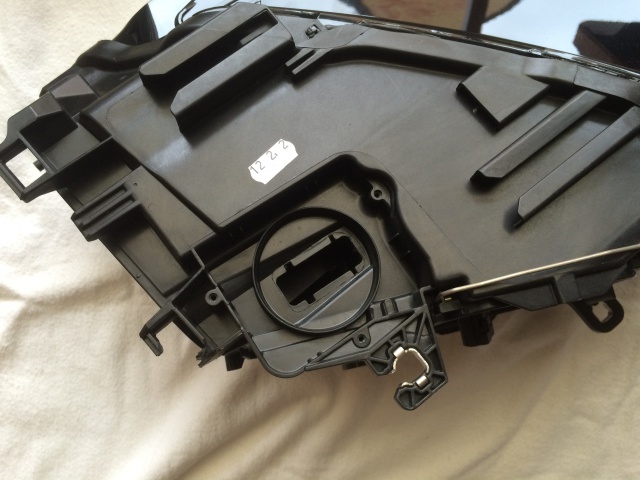

sur le model 2013 le module AFS se trouve en dessous du phare

et sur le model 2010 peut être a l’intérieur du phare mais rien ne le précise

phare 2010 ....http://www.partsbase.org/audi/audi-q5-aq5-eu-2010-94110-headlight-for-cornering-light-see-parts-bulletin/

Nombre La description Quantité. Projecteur; éclairage de virage; voir les parties bulletin :;«AFS»; (9-86); PR-8BP, 8EH +; 8Q5

1 8R0941029H Projecteur; éclairage de virage; (Circulation à droite uniquement); à gauche; PR-AV1 + 8BP

1 1 8R0998029H Projecteur; éclairage de virage; (Circulation à droite uniquement); voir les parties bulletin :; à gauche; (9-86);PR-AV1 + 8BP

1 1 8R0941029AJ Projecteur; éclairage de virage; (Circulation à droite uniquement); à gauche; PR-AV1 + 8BP

1 1 8R0941029J Projecteur; éclairage de virage; (Circulation à gauche uniquement); à gauche; PR-AV0 + 8BP

1 1 8R0941029AK Projecteur; éclairage de virage; (Circulation à gauche uniquement); à gauche; PR-AV0 + 8BP

1 1 8R0941029K Projecteur; éclairage de virage; à gauche; PR-8EH

1 1 8R0941029AL Projecteur; éclairage de virage; à gauche; PR-8EH

1 1 8R0941030H Projecteur; éclairage de virage; (Circulation à droite uniquement); droite; PR-AV1 + 8BP

1 1 8R0998030H Projecteur; éclairage de virage; (Circulation à droite uniquement); voir les parties bulletin :; droite; (9-86); PR-AV1 + 8BP

1 1 8R0941030AJ Projecteur; éclairage de virage; (Circulation à droite uniquement); droite; PR-AV1 + 8BP

1 1 8R0941030J Projecteur; éclairage de virage; (Circulation à gauche uniquement); droite; PR-AV0 + 8BP

1 1 8R0941030AK Projecteur; éclairage de virage; (Circulation à gauche uniquement); droite; PR-AV0 + 8BP

1 1 8R0941030K Projecteur; éclairage de virage; droite; PR-8EH

1 1 8R0941030AL Projecteur; éclairage de virage; droite; PR-8EH

1 2 8R0941158 couvrir bouchon; extérieur

2 3 8R0941159A couvrir bouchon; interne

2 4 N 10721801 lampe à décharge; D3S-42V35W

2 5 8K0941597 unité de commande pour l'évacuation de gaz; lampe

2 5 8K0941597E unité de commande pour l'évacuation de gaz; lampe

2 5 8K0941597C unité de commande pour l'évacuation de gaz; lampe

2 6 8R0907472 unité de commande pour lampe à LED

2 6 8R0907472B unité de commande pour lampe à LED; voir les parties bulletin :; (9-86)

2 6 8R0998472 unité de commande pour lampe à LED; voir les parties bulletin :; (9-86)

1 6 8R0907472B unité de commande pour lampe à LED; PR-8BP + AV1

2 6 8R0907472B unité de commande pour lampe à LED; PR-8BP + AV0

2 6 8R0907472B unité de commande pour lampe à LED; PR-8EH

2 6 8R0907472A unité de commande pour lampe à LED; PR-8BP + AV1

2 6 8R0907472A unité de commande pour lampe à LED; PR-8BP + AV0

2 6 8R0907472A unité de commande pour lampe à LED; PR-8EH

2 7 7L6941329A module de puissance pour; la lumière de décharge de gaz

2 8 8R0941293 moteur de commande de la portée des phares

2 9 N 10737401 support de lampe avec une ampoule; Témoin des clignotants

2 dix 3C0941405 plaque de retenue

2 11 3C0941119A joint

2 12 8R0941453 la plaque de retenue; à gauche

1 12 8R0941454 la plaque de retenue; droite

1 13 N 90168604 écrou de vitesse; M6X23,4X16

2 14 8R0998295 Kit de réparation pour servomoteur; du contrôle de la portée des phares

2 15 8R0998121 Kit de réparation pour les projecteurs; logement; à gauche

1 15 8R0998122 Kit de réparation pour les projecteurs; logement; droite

1 16 8R1998121 Kit de réparation pour les projecteurs; logement; en haut à gauche

1 16 8R1998122 Kit de réparation pour les projecteurs; logement; en haut à droite

1 17 8R0998160 1 jeu de pinces de retenue

1 18 de montage pour principale headl faisceau .; voir schéma, point :; 805-00,25 18 de montage pour principale headl faisceau .; voir schéma, point :; 805-00,26

19 N 90684705 tête creuse hexagonale; boulon (combi); M6x20

2 20 N 91118201 boulon de panneau de tête creuse hexagonale; 6X20

2 21 N 90684705 tête creuse hexagonale; boulon (combi); M6x20

4 22 N 90684705 tête creuse hexagonale; boulon (combi); M6x20

4 23 4E0941041 couvrir bouchon; contrôle de la portée des phares

4 24 N 10708601 socket plat hexagonal; boulon tête; 4X14 X

25 8R0941191 cadre d'étanchéité; à gauche

1 25 8R0941192 cadre d'étanchéité; droite 1





phare 2013...http://www.partsbase.org/audi/audi-q5-aq5-eu-2013-94110-headlight-for-cornering-light/





Nombre La description Quantité. Projecteur; éclairage de virage; PR-8BP, 8EH +; 8Q5

1 8R0941753 Projecteur; éclairage de virage; (Circulation à droite uniquement); à gauche; PR-8BP

1 1 8R0941753A Projecteur; éclairage de virage; (Circulation à gauche uniquement); à gauche; PR-8BP

1 1 8R0941753B Projecteur; éclairage de virage; à gauche; PR-8EH

1 1 8R0941754 Projecteur; éclairage de virage; (Circulation à droite uniquement); droite; PR-8BP

1 1 8R0941754A Projecteur; éclairage de virage; (Circulation à gauche uniquement); droite; PR-8BP

1 1 8R0941754B Projecteur; éclairage de virage; droite; PR-8EH

1 2 8K0941597B unité de commande pour l'évacuation de gaz; lampe

2 3 4G0907697D module de puissance pour; feux de croisement de jour

2 4 3D0941329A module de puissance dans les virages; unité de la lumière et de contrôle; ampoule à décharge de gaz

2 5 N 10721801 lampe à décharge; D3S-42V35W

2 6 8R0941453A la plaque de retenue; à gauche

1 6 8R0941454A la plaque de retenue; droite 1 7 8R0941475 conduit avec dissipateur de chaleur; à gauche

1 7 8R0941476 conduit avec dissipateur de chaleur; droite

1 8 N 10733101 support de lampe avec une ampoule ,; verre jaune; pour le signal de tour; PSY24W

2 9 8R0941295 moteur de commande de la portée des phares

2 dix N 10320102 ampoule halogène de «longue vie»; pour éclairage de virage statique; H7-12V-55W

2 dix N 10320106 ampoule halogène; 'Super-longue vie »; pour éclairage de virage statique; H7-12V-55W

2 11 8R0941607A casquette

2 12 8R0941159B couvrir bouchon; à gauche

1 12 8R0941158B couvrir bouchon; droite

1 13 8R0941160A ressort de maintien

6 14 8R0010560 avis; «Achtung hochspannung '; 'danger haute tension';'attention ! haute tension »

2 15 8R0941191A cadre d'étanchéité; à gauche

1 15 8R0941192A cadre d'étanchéité; à gauche

1 16 8R0905353 carte de circuits imprimés; réduire; pour les feux de route

1 17 8R0998121A Kit de réparation pour les projecteurs; logement

2 18 N 10708601 socket plat hexagonal; boulon tête; 4X14 X

19 4E0941041 couvrir bouchon; contrôle de la portée des phares; PR-8EH

2 20 8R0941355 la plaque de retenue; à gauche

1 20 8R0941356 la plaque de retenue; droite

1 21 8R0941717 tuyau; à gauche

1 21 8R0941718 tuyau; droite

1 22 4G8806305 pièce de compensation

2 23 WHT000372 tête creuse hexagonale; boulon (combi); M6x40

2 24 N 10751101 six pans creux ovale de boulon à tête; M6x20

4 25 N 91123501 tête creuse hexagonale boulon au collet; 5X14

4 26 N 90684705 tête creuse hexagonale; boulon (combi); M6x20

2 27 N 91118201 boulon de panneau de tête creuse hexagonale; 6X20 2

EMPLACEMENT DU MODULE AFS

moteur monté et descendre l’éclairage

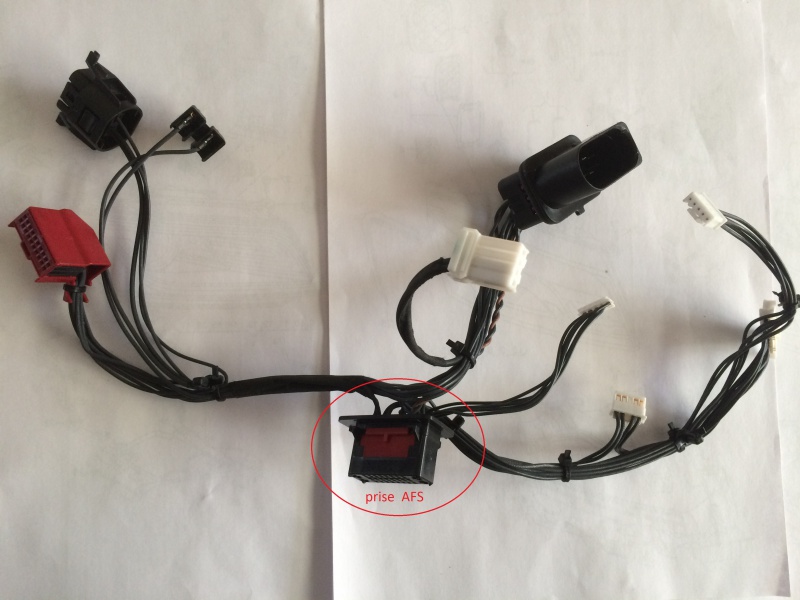

faisceau

prise AFS

:secret: toute aide sera la bien venue :marcelpoire: :marcelpoire: :marcelpoire: :marcelpoire:

[lage20]

je viens de voir que sur les phares facelift les leds autour des feux se ne sont que deux tubes qui s’éclaire avec deux leds qui se trouve sur le module 8R0941475





[Steck31]

As tu jeté un œil sur ce post ?



http://forums.vwvortex.com/showthread.php?7097209-FAQ-DIY-OEM-Adaptive-Front-Lighting-System-and-Auto-Leveling

[lage20]

Merci Steck31



il y a de la lecture a faire :marcelpoire: :marcelpoire: .................... :reflexion:





je viens de recevoir mes deux modules pour les leds



[Steck31]

J'attends les miens aujourd'hui ou demain :icon_smile:

[Lingjie]

Salut lage20, C'est combien les deux modules de LED?

Merci

[lage20]

Slt Lingie





voici ou je les acheter ...........................http://www.ebay.fr/itm/Audi-Q5-Led-Steuergerat-Ballast-8R0941475B-/322009282059?hash=item4af93fb60b:g:P8MAAOSwKtlWmkI-



il les vend total avec transport 199 €



je les est eu a 150€



il lui en reste 2

[Steck31]

Pas mieux, 202€ livrés :yawn:

[lage20]

a 150 euros tout compris j'ai dit oui tout de suite



car dur de les trouver a ce prix la ...........................

[Lingjie]

Salut Lage,

T'as essayé le câble de chez KUFATEC? où tu les as eu sur Ebay



AFS to Bi-Xenon:

https://www.kufatec.de/shop/fr/product?%20action%20ms==1&info=8921

[lage20]

Bonjour

Que oui suite aux échanges de mail aucune solution pour cette modif

Sauf annuler cette fonction feu de virage



Xenon spécifique - Adaptateur pour la modernisation du xénon sur xénon lifting

L'adaptation de haute qualité

Il est nécessaire qu'un seul jeu pour les deux feux de tête

Option choisie



AFS bi-xénon



Livraison



Xenon - Adaptateur





Allusion



Seulement pour les véhicules avec Xenon usine jusqu'à l'année modèle 2012 qui doivent être converties en lifting phares

Seulement modernisation des phares convenable sans Phares

Pour les véhicules avec l'usine de feux de virage, la fonction courbe de lumière, la partie de commande de mise à niveau automatique doit être omise dans ce cas échangées

Correspondant à la section de contrôle de mise à niveau automatique 39045 (nécessaire uniquement pour les articles 40017-1)

[Thierry-13]

Pourquoi ils parlent de bi-xenon alors que le Q5 est en xenon simple (comme le Q3, A1, etc ...) ?

[lage20]

:nixweiss: Les phares BI-XENON avec AFS sont bien évidement spécifiques et n'ont rien à voir avec le BI-XENON classique.

L'ampoule est orientée sur deux axes pour suivre la courbe du virage et la variation de l'assiette du véhicule, les BI-XENON classiques ne pilotent que la correction d'assiette.

[Thierry-13]

En fait c'est une question de terminologie Manu.



Le Xenon "tout court" signifie initialement codes en Xenon et phares en halogène, et le bi-xenon la même lampe qui fait tout avec un électro-aimant jouant le rôle d'obturateur pour masquer une partie du faisceau quand on est en code (voire 2 lampes au xenon mais je crois que c'était réservé au haut de gamme).



Depuis, tout du moins c'est ce que je crois, on ne parle plus que de Xenon, alors que c'est en réalité du bi-xenon (il n'y a qu'une ampoule sur le Q3 / TT / SQ5 --> ce sont les 3 véhicules que j'ai eus sur lequel il y avait du xenon).



Exact ?

[lage20]

là je ne peut dire avec tout ces modules qu'il nous installe........................................... affaire a suivre :reflexion: :reflexion:

[lage20]

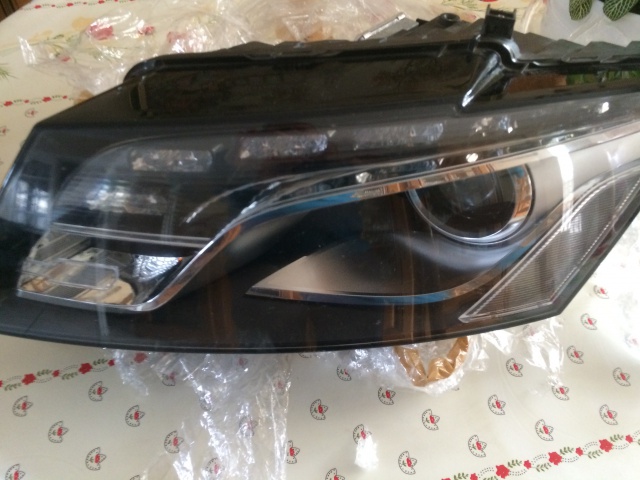

j'ai reçu mon phare de 2010 AFS pour un prix très raisonnable de 80€



pour récupéré le faisceau sans le découper il faut ouvrir le phare

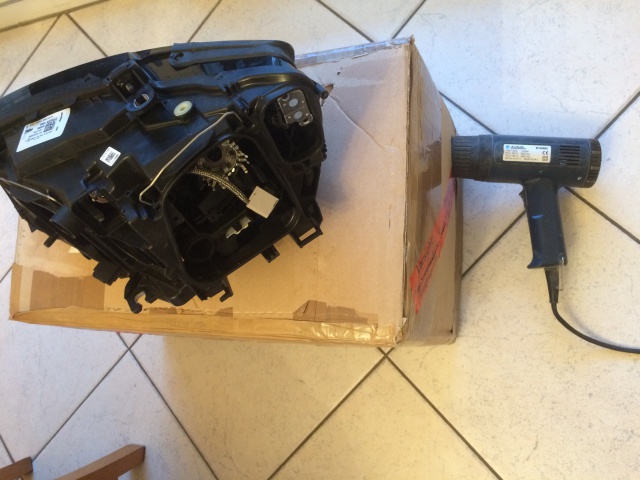

maintenant photo du four pour le chauffer pour pouvoir l'ouvrir



le phare se trouve a l' intérieur du carton avec un décapeur thermique



je les laisser 20mn sur la première vitesse

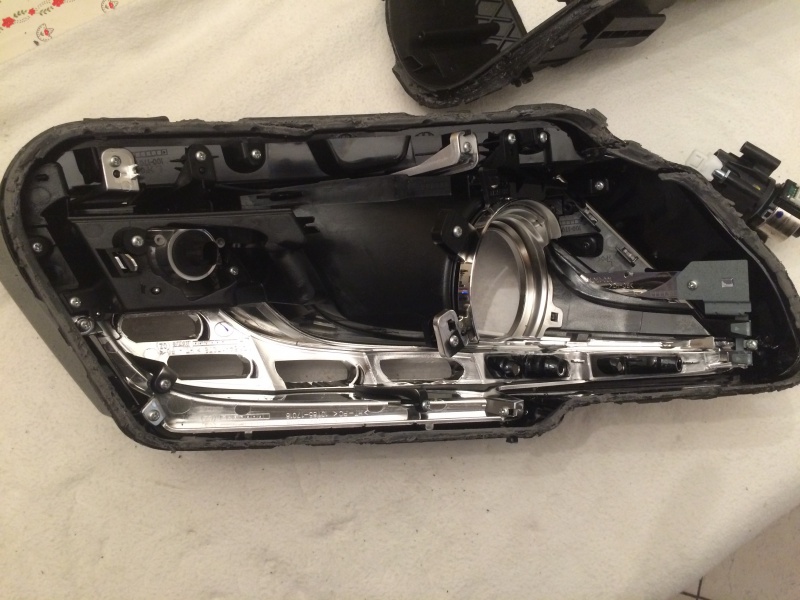

après ça pas moyen de le décoller j'ai due chauffeur tout le tour une bonne 1 heure pour le décoller avec le décapeur

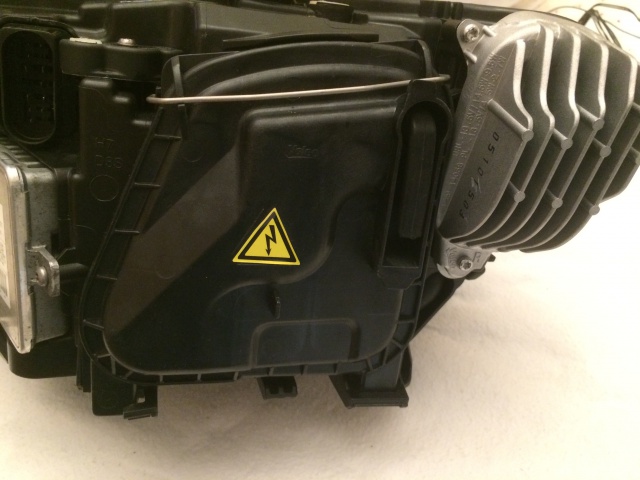

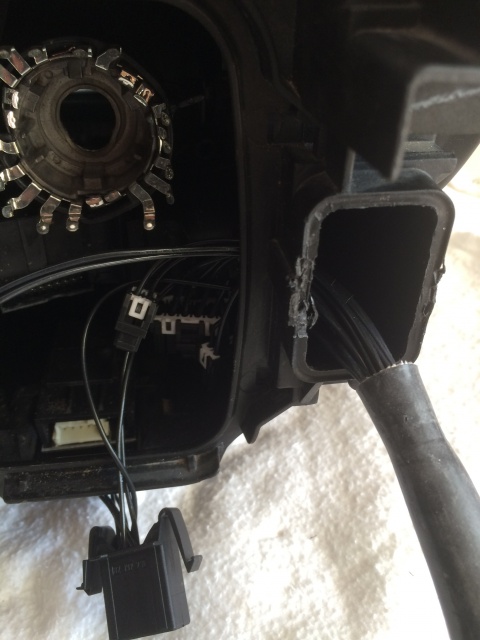

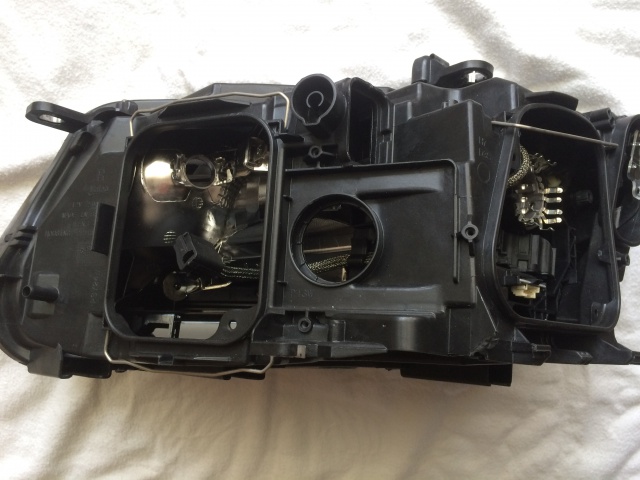

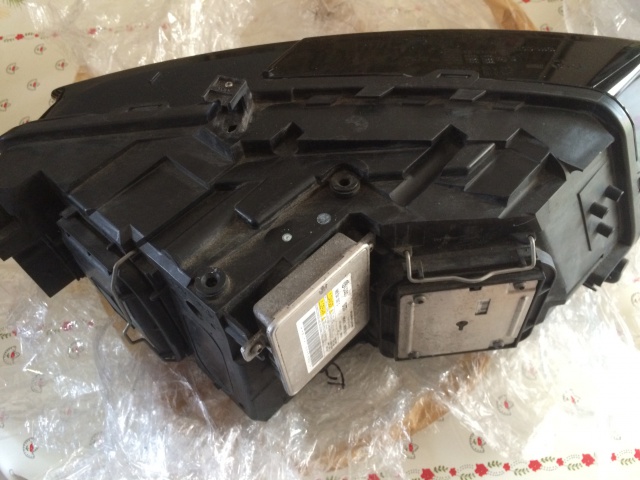

dos du phare







Xénon

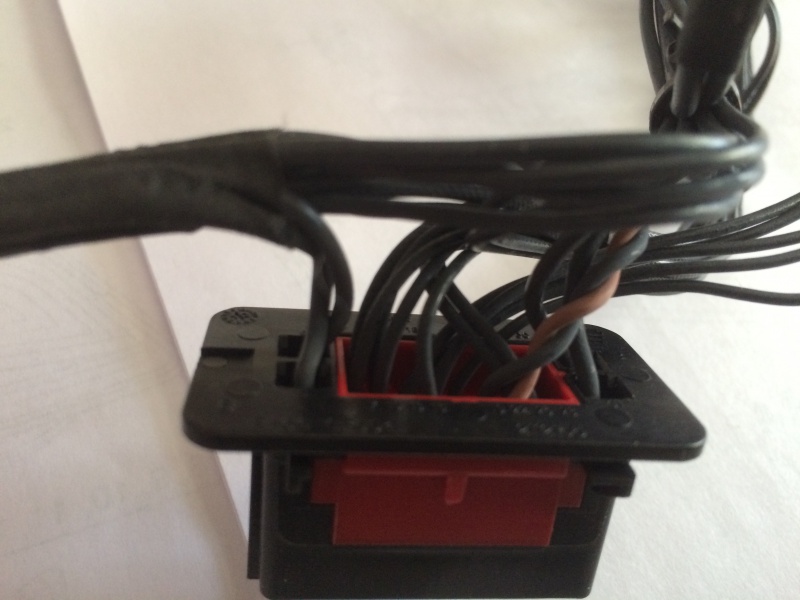

faisceau la grosse prise ou ont branche le phare a les mêmes nombre de contact et au même emplacement sur les deux modèles

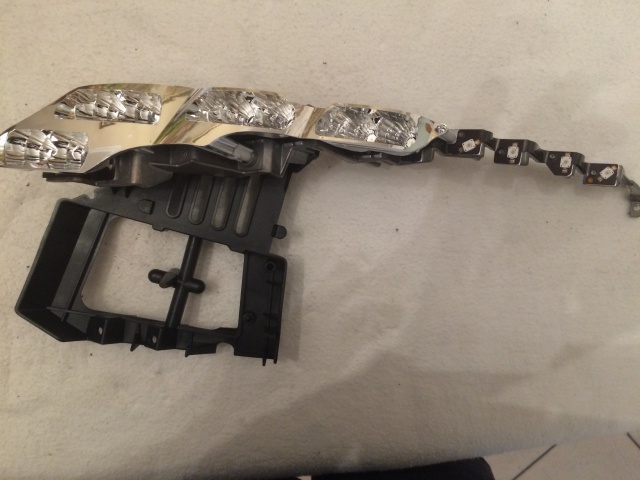

rampe de leds

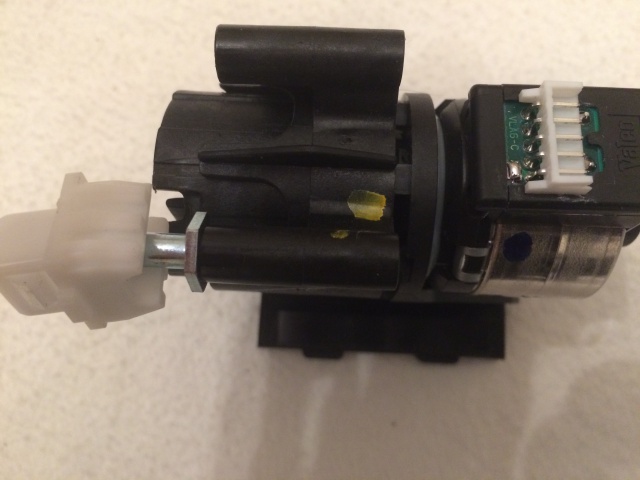

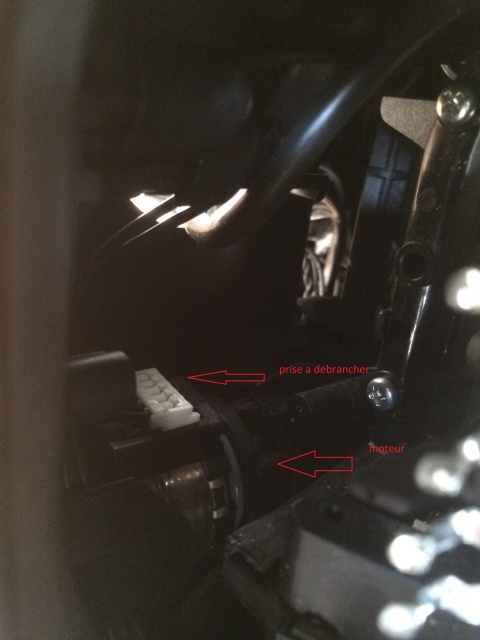

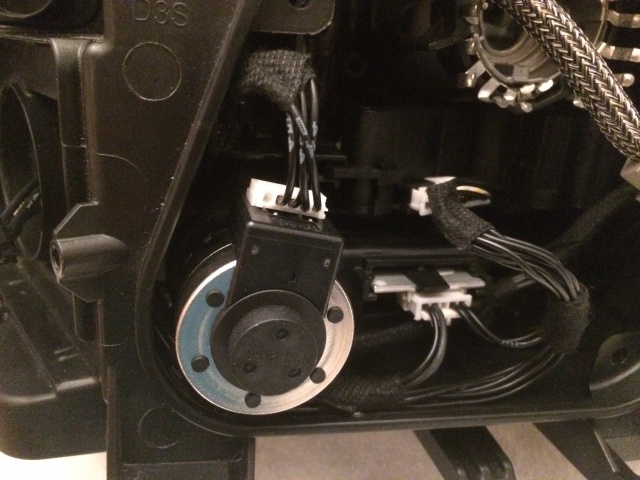

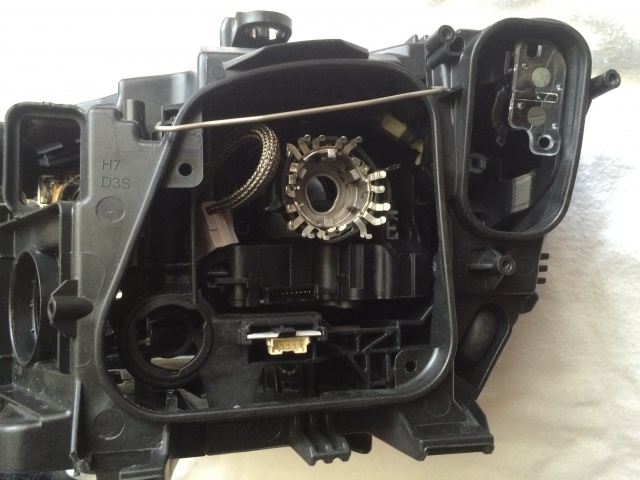

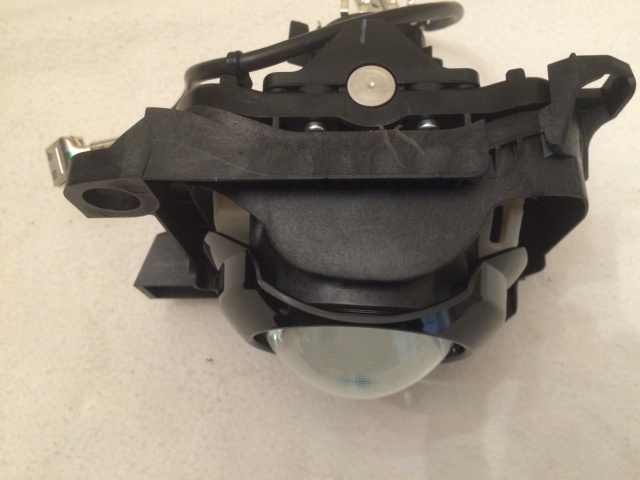

moteur pour AFS pour l'enlever il faut ouvrir le phare

par contre sur le model facelift 2013 il est accessible

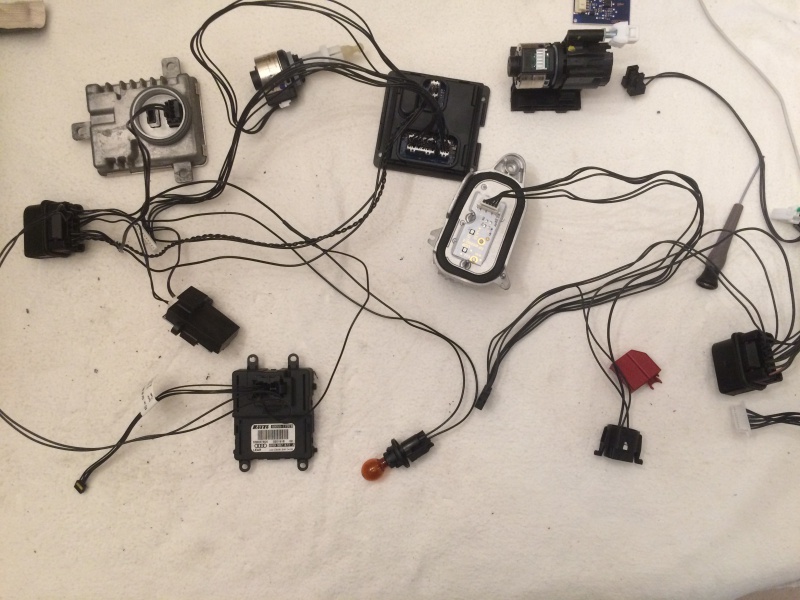

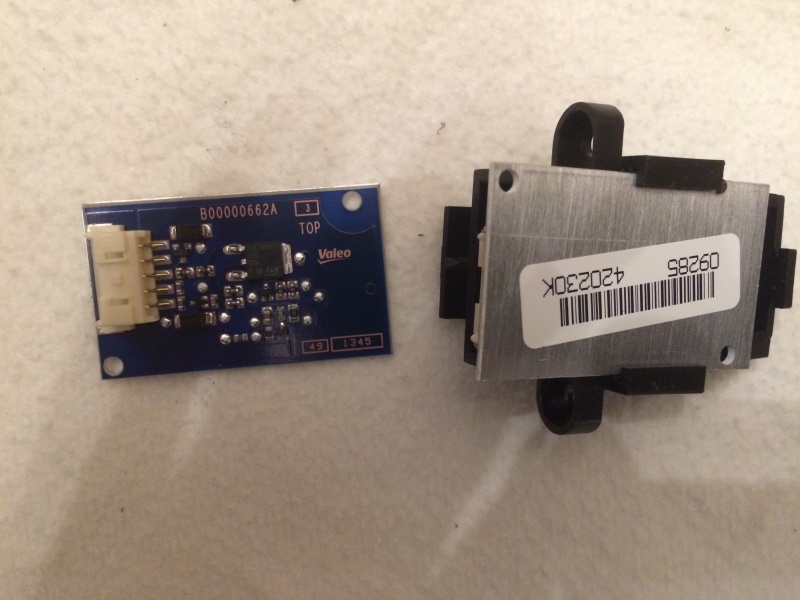

platine identique sur les deux phares mais pas de même ref

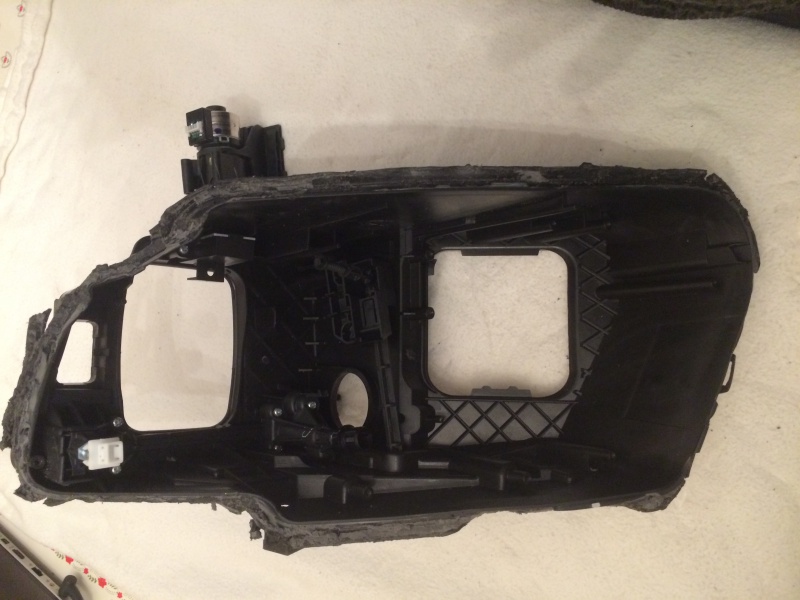

après ça il va allée a la poubelle Audi a fait un phare indémontable







module DE PUISSANCE AFS module 7L6941329A A MONTER

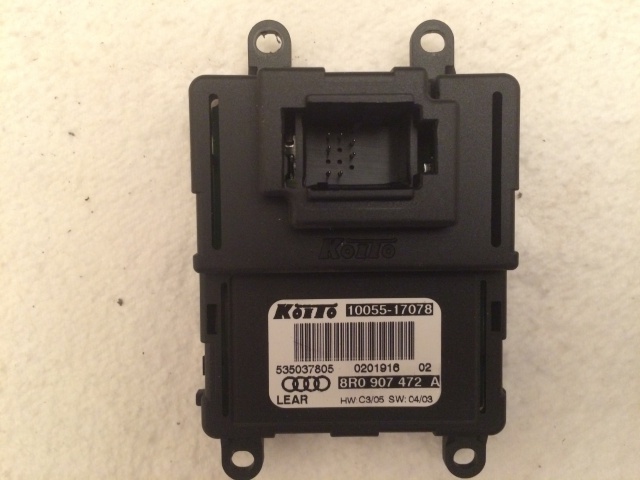

MODULE LED A SUPPRIMER

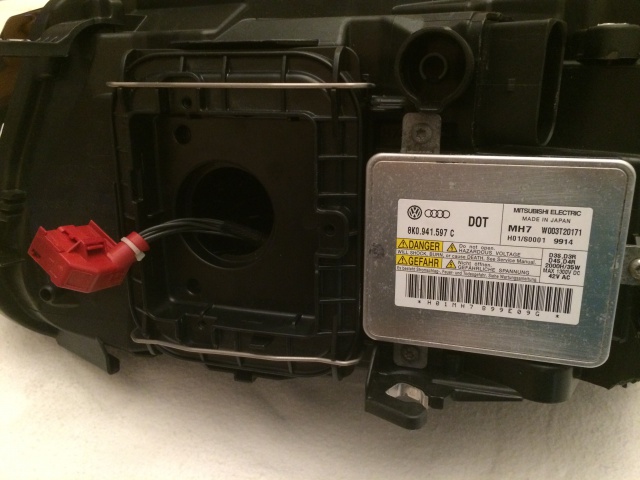

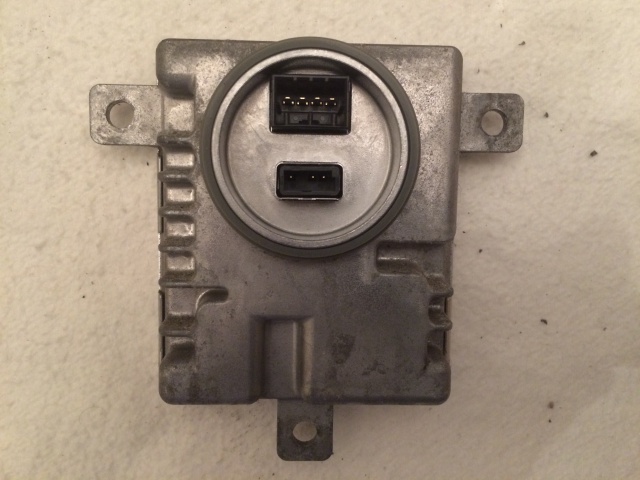

BALLAST XENON 8K0941597C A MONTER







d’après se que je voie il va me manquer un module de puissance pour les leds







[lage20]

l’opération consiste a récupérer une parti du faisceau 2010 avec le module AFS pour le mettre dans le phare 2013

préparation du faisceau

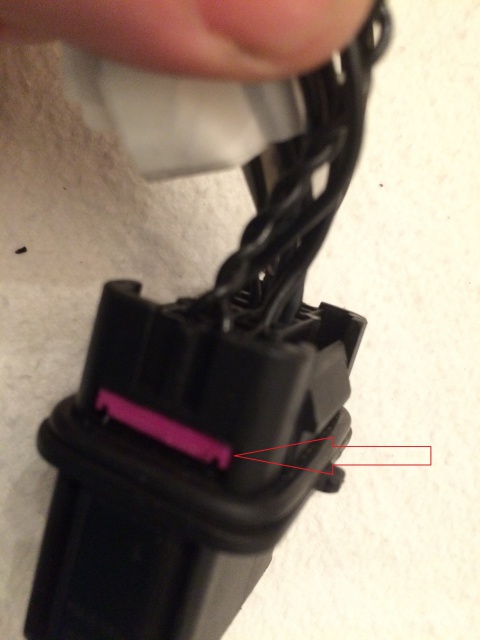

il faut enlever la tirettes pour pouvoir enlever les cosses

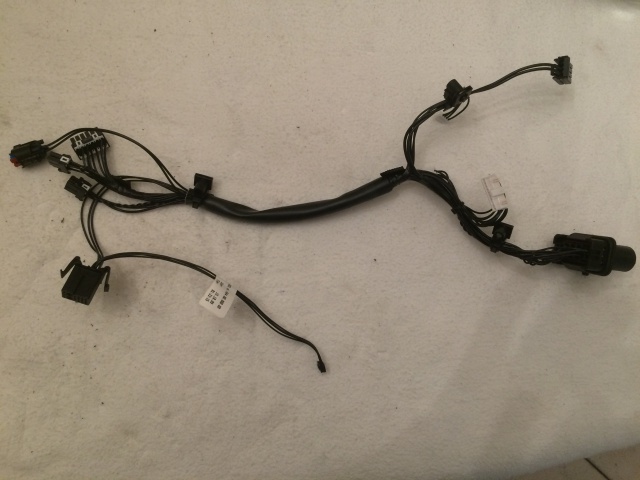

faisceau 2010 2013

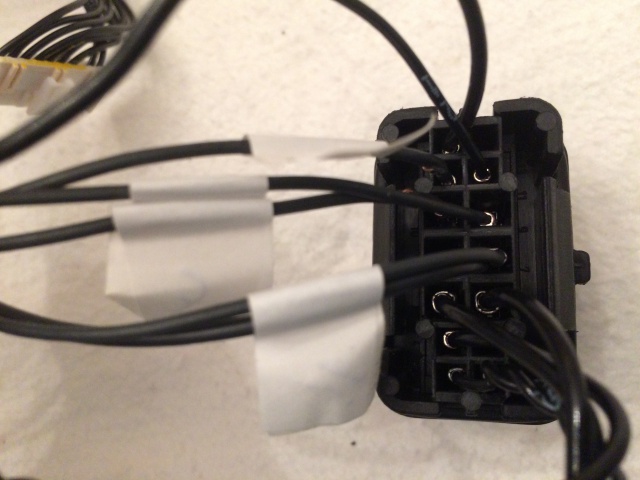

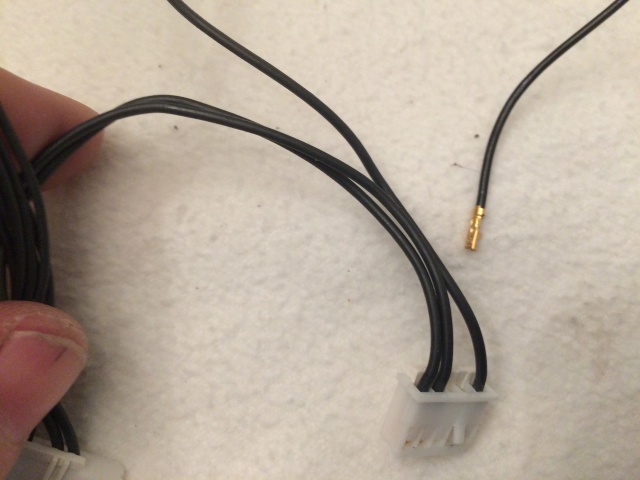

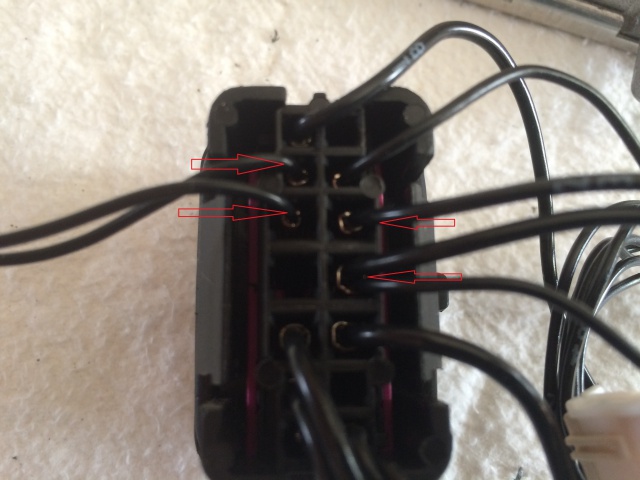

repérage des 4 fils qu'il faut enlever sur les deux prises 2010 et 2013 POUR LES INTERVERTIR

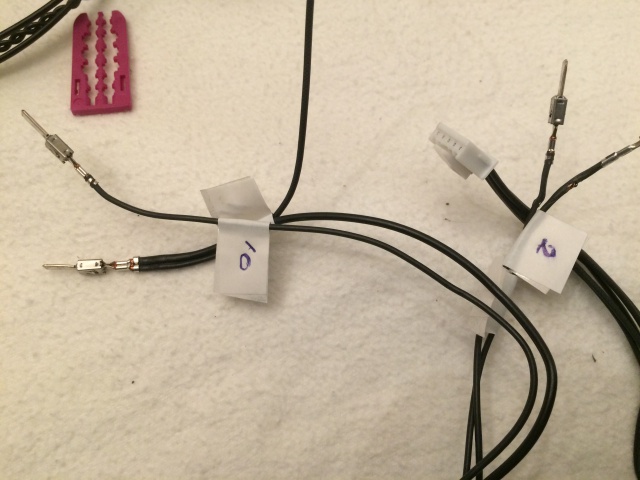

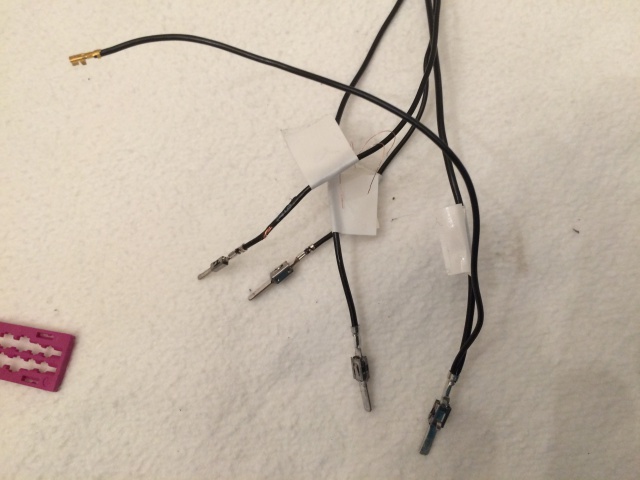

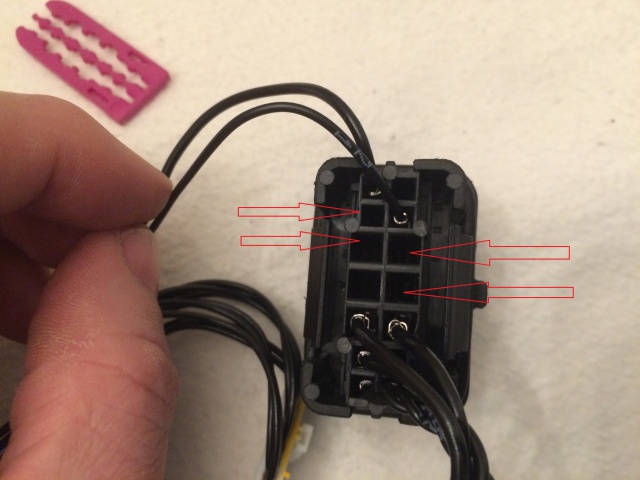

les 4 cosses sont enlever faire la même opération sur les deux faisceau 2010 2013







5 fils qu'il faut enlever sur le modèle 2010 et intervertir avec le modèle 2013









prise ou il faut enlever un fils sur faisceau 2010 et 2013 et intervertir

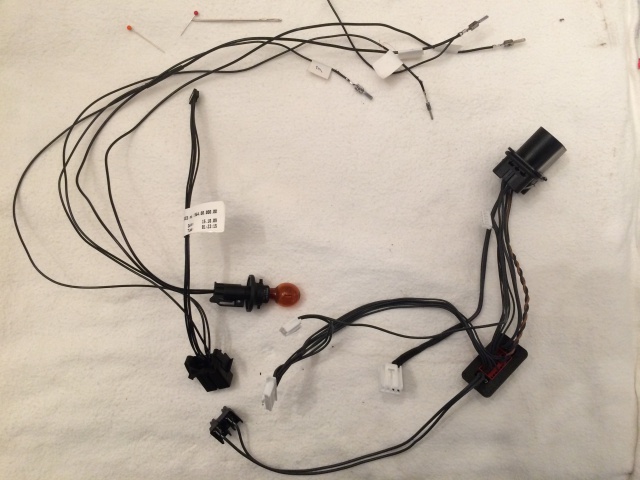

faisceau 2013 qu'il faudra mettre sur le faisceau 2010

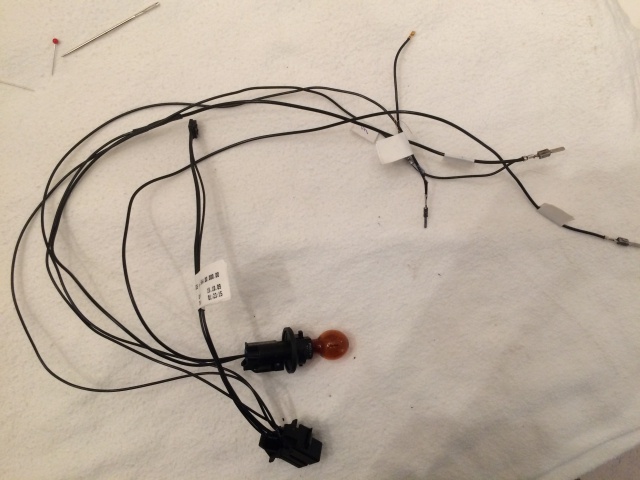

faisceau 2010 a mettre sur le coté

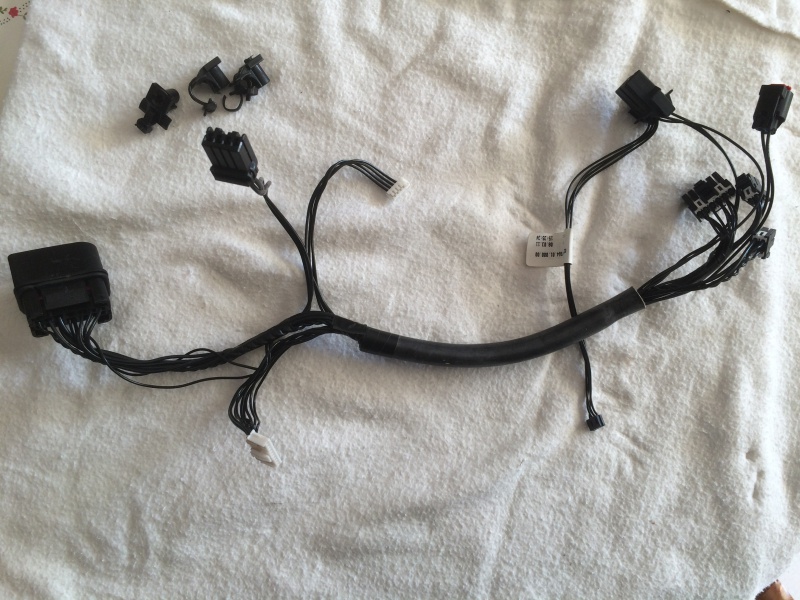

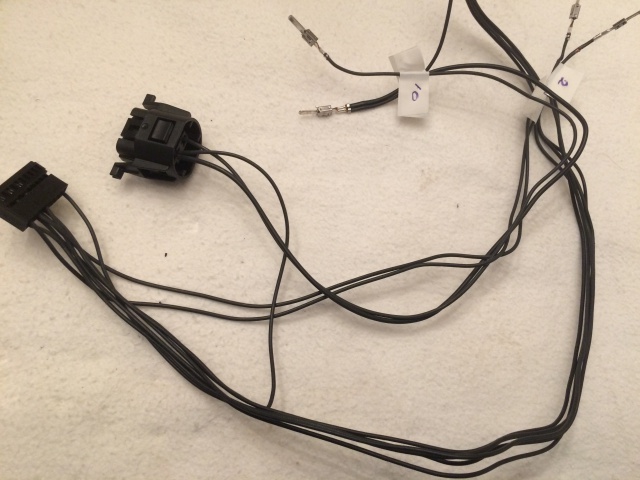

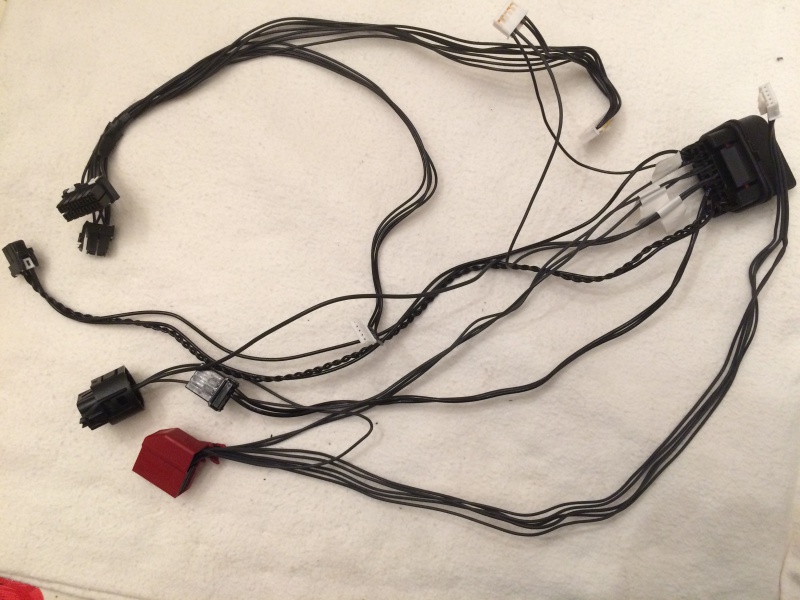

faisceau modifier prés a mettre en place

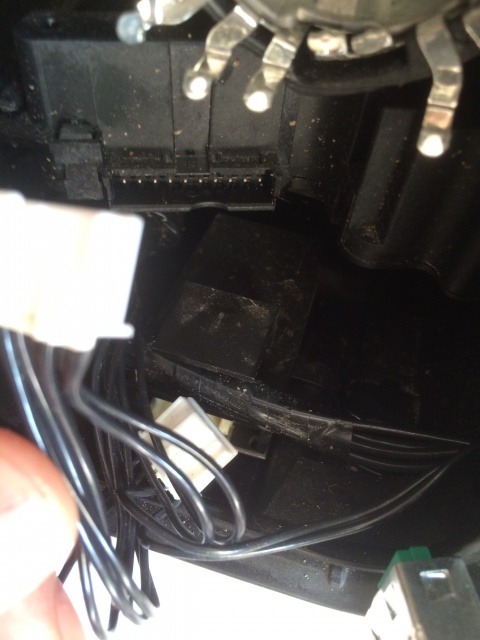

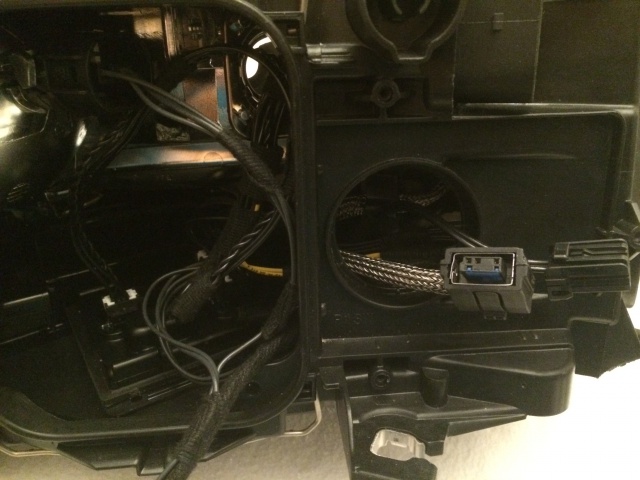

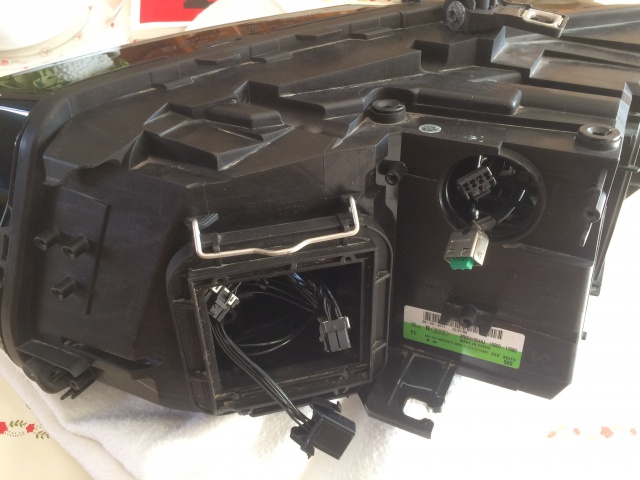

câblage du faisceau refait sur le phare 2013

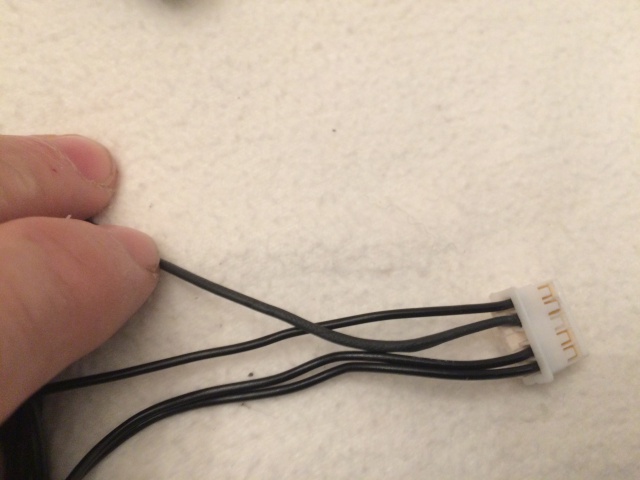

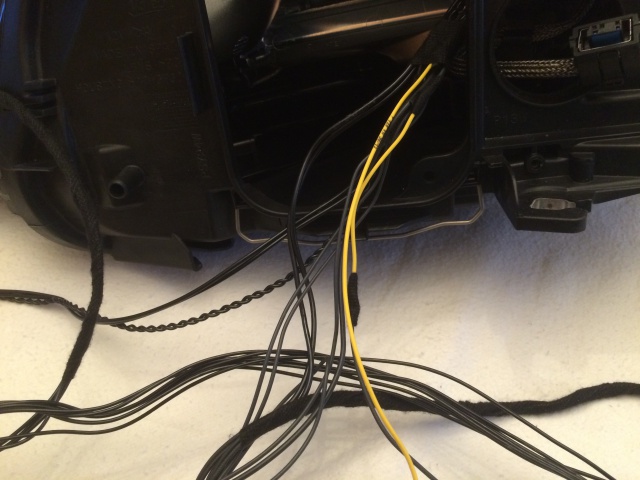

rallongement de deux fils qui vont a un petit module qui se trouve en dessous du xénon





câblage moteur et des deux modules

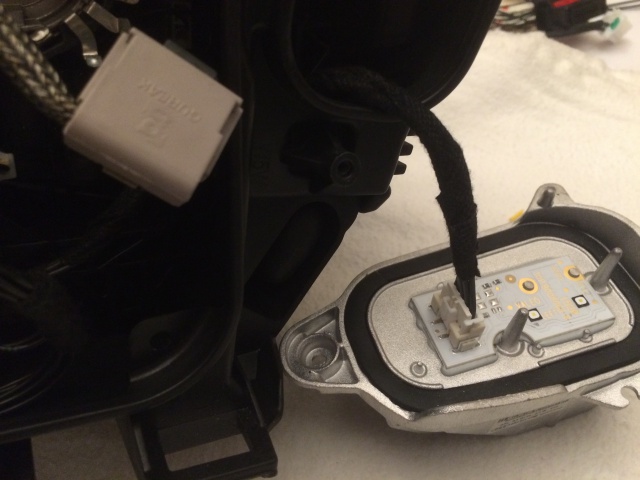

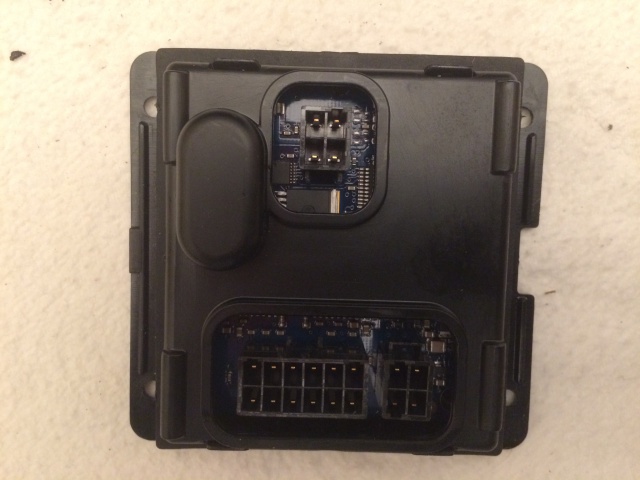

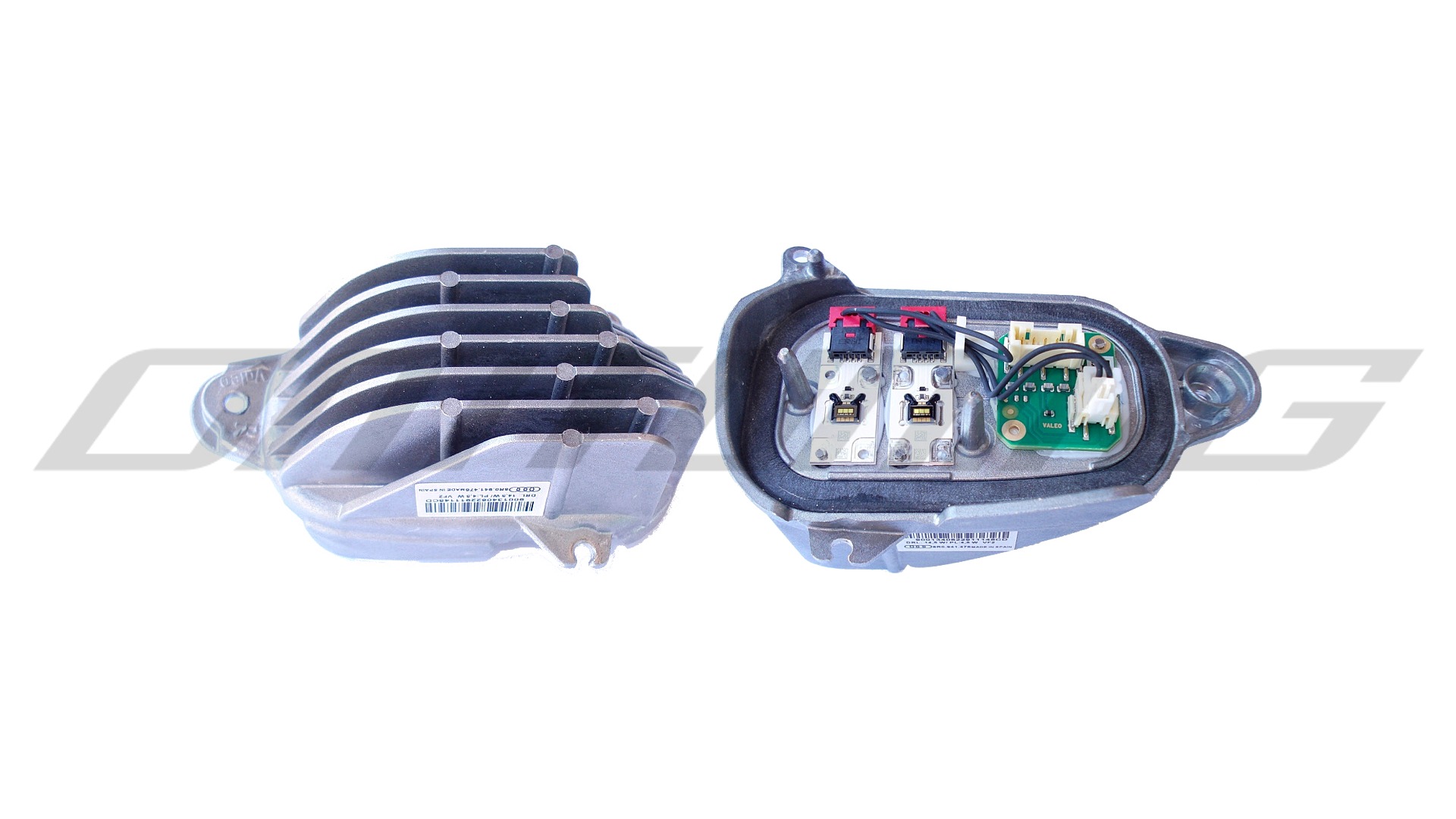

module led

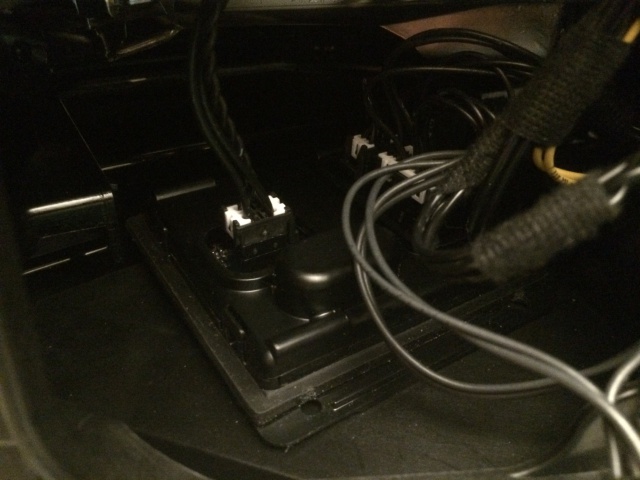

module AFS récupérer sur le modèle 2010 et mis sur le 2013







prise rouge pour branchement le module de puissance des leds 4G0 907 697 D







reste plus qu'a faire un essai après avoir reçu le module de puissance 4G0 907 697 D







faisceau 2013 avant transformation







nouveau faisceau 2013 ou ont voie bien le faisceau AFS 2010 qui remplace la prise AFS

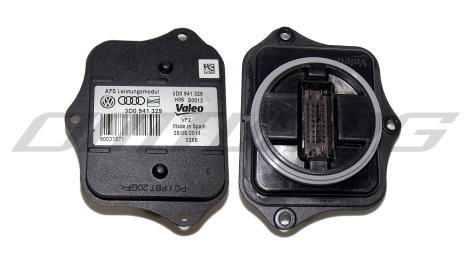

il me faut aussi deux modules AFS même en panne 3D0 941 329 pour boucher le troue qui se trouve en dessous du phare













DUR DUR ...................................... :mur: :mur: :mur: :mur: ................................ :moto:

[lage20]

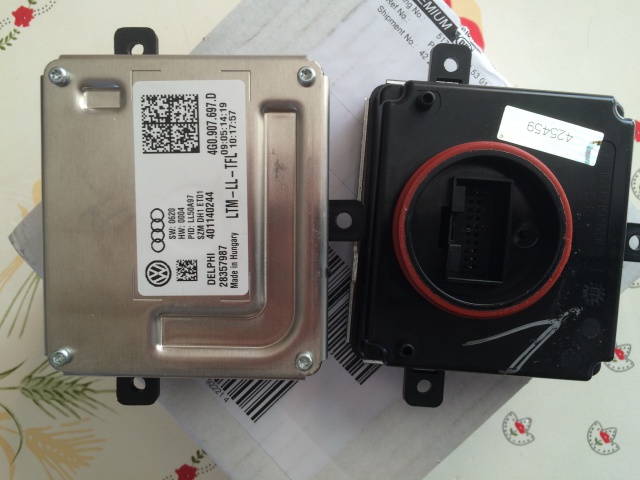

module 4G0907 697D commander



http://www.ebay.fr/itm/AUDI-Leistungsmodul-Tagfahrlicht-4G0907697D-Original-A4-A5-A6-Q3-RS5-A7-NEU-/181721986773?





commander module AFS pour boucher les troues



http://fr.aliexpress.com/item/Volkswagen-Passat-headlamp-headlight-steering-computer-LED-computer-lamp-steering-control-module-3D0-941-329-A/32362622880.html?spm=2114.06020208.3.9.rwEwYf&ws_ab_test=searchweb201556_9,searchweb201644_5_505_506_503_504_10020_502_10001_10002_10017_10010_10005_10011_10006_10003_10021_10004_10022_10009_10008_10018_10019,searchweb201560_3,searchweb1451318400_-1,searchweb1451318411_6451&btsid=5d4a5a42-5322-4737-878f-1da23990a5cb





[JPA34]

Pauv' manu cette usine à gaz !!! :marcelpoire:

[lage20]

Slt JPA



même pas peur .................................................LOL.................... :petard:

[bandit650s]

Manu tu as prévu les dilopranes j'espere ? ?????



chapeau l'artiste !

[lage20]

Chef



:yell_1_prv: même pas lol



je les fait les yeux fermer ..................... il y a eu déjà bien plus difficile





:marcelpoire: :marcelpoire:

[coucou]

Tu m'impressionnes toujours autant Manu ! :icon41:

[touteck78]

Salut Lage,



Tout d'abord bon courage pour la modif.

Je veut aussi changer mes phares mais je veut savoir si pour ceux sans AFS (virage) les faisceaux vendu sur e-bay feront l'affaire

[lage20]

modules 4G0907 697D reçu





j'ai recommander un autre vieux phare 2010 avec AFS pour récupéré le faisceau pour la modif du deuxième phare

[lage20]

slt suite ..................... :secret: je viens de recevoir le deuxième phare AFS 2010 pour récupère le faisceau sans ouvrir le phare







enlèvement du faisceau il faut le faire sortir par le trou de la prise





voila le faisceau enlever sans l'ouverture du phare .......reste plus qu'a lui faire la même modif que le premier





si tout va bien samedi après midi je fait les essai :roi: :roi:

[JOHNNY5377]

:bravo: MANU



Tu ne lâche rien comme d'habitude :applaudit: :bien: :kimouss:

[lage20]

Slt Johnny



comme d’habitude je vais jusqu'au bout des chose :marcelpoire: :marcelpoire:







j'ai encore sur le coté les moteurs du hayon après après après :reflexion: :reflexion: :reflexion:

[bandit650s]

tu es le king manu !!



:roi: :roi: :roi: :roi:

[Madinina97]

Salut Manu



Tu as tjrs un coup d avance je vois que tu avances sur cette modification à pas de géant

[lage20]

Bjr a tous

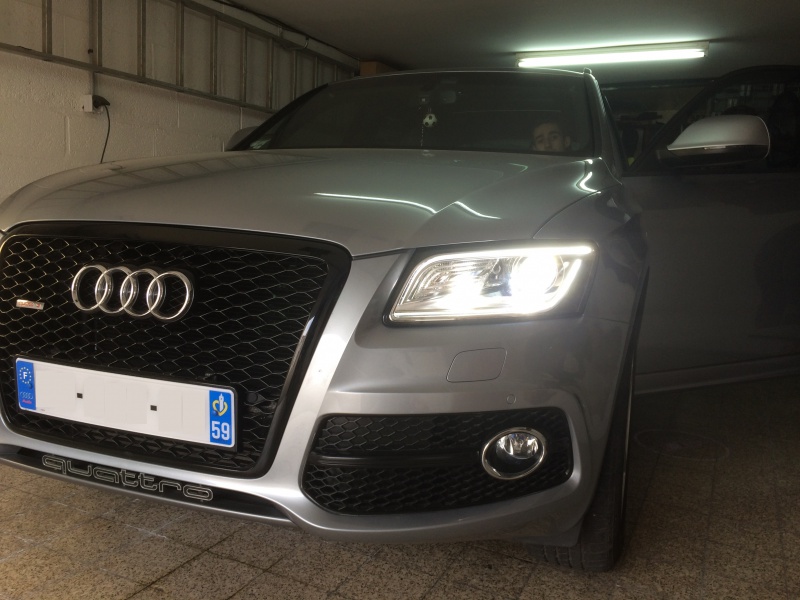

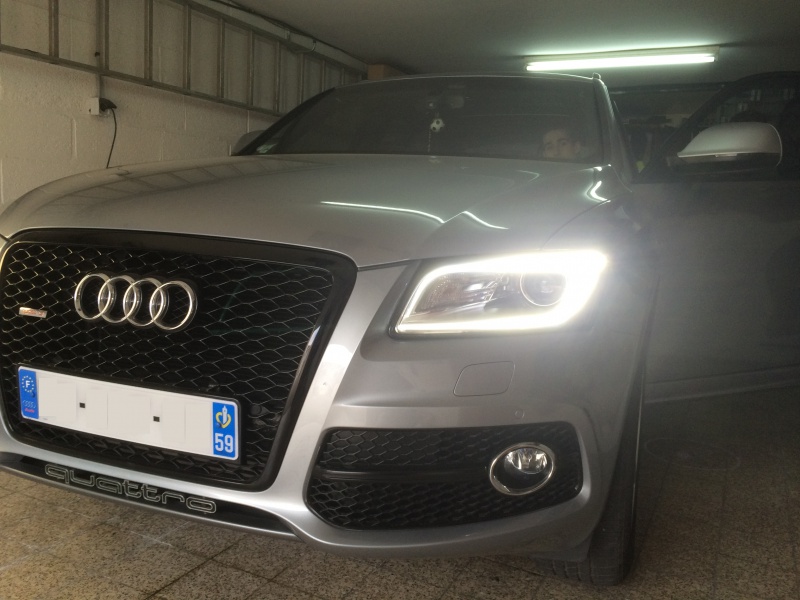

après un ans de recherche voici le résultat les phare facelift 2014 fonctionne sans aucune erreur avec le module AFS 2010



montage effectuer en deux heures sans VAG COM



il fallait changer le module AFS 2014 par celui du module 2010



et transformer le faisceau 2014 avec celui de 2010 pour qu'il soit compatible avec le module AFS 2010







[Madinina97]

Manu ,







Tu es le King de la modification compliqué encore grand bravo tu sais que je suis cette modification avec beaucoup d intérêt



Génial

[lage20]

Albert



a t'on tour a présent t'as toutes les explications et des photos ................ :kimouss: :winner:

[bandit650s]

Champion manu ! respect. ....

[fzztichta]

J'ai rien compris a la façon de faire tout ça mais félicitation pour le résultat :marcelpoire:

[lage20]

J'ai rien compris a la façon de faire tout ça mais félicitation pour le résultat :marcelpoire:

le résultat rechercher et d'avoir mes options de départ de mes phares 2010 :nixweiss: avec des phares 2014 :marcelpoire:

[lage20]

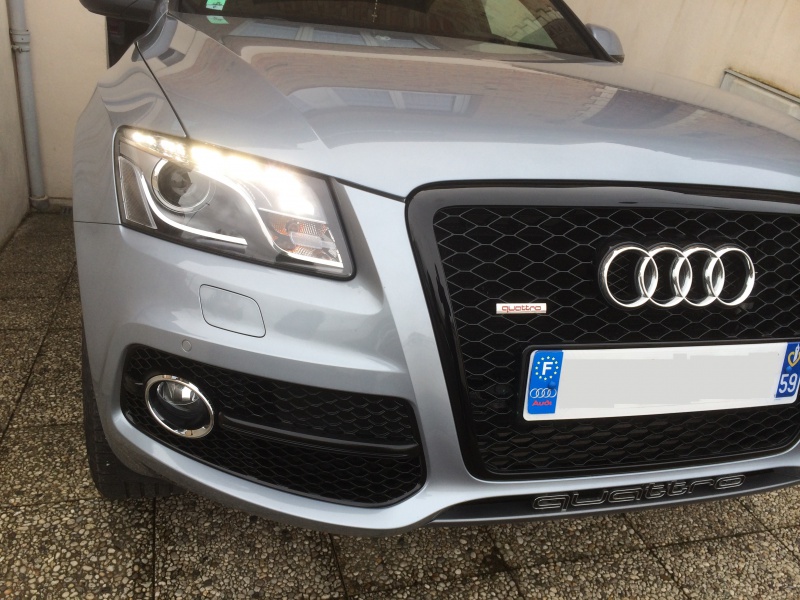

avant

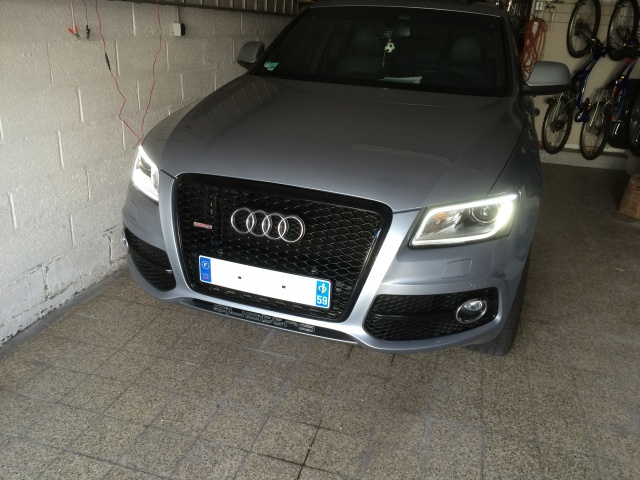

a présent



[saigon]

Très beau boulot et rondement mené





Envoyé de mon iPhone en utilisant Tapatalk

[JPA34]

Il y est arrivé !!!!! cette modif t'auras bien fait galérer quand même, mais félicitations :marcelpoire:

[JOHNNY5377]

Bonjour a tous



:bravo: Manu comme d'hab :applaudit: :winner:



Tu a rajeuni dans la voiture :reflexion: :reflexion: :reflexion: :secret: :bien:
