changement des phares 2010 AFS \ 2013 FACELIFT AFS

[lage20]

Slt



merci a tous :marcelpoire: :marcelpoire: :marcelpoire: :marcelpoire: :marcelpoire:



ouf ouf quand même réussi et tout fonctionne nickel



il me reste une autre modif qu'il faut que je termine aussi l'ouverture du hayon celui là il bas les record chez moi :ripeer: :ripeer:



Johnny le Q5 a rajeunie de quelque année et moi aussi LOL :MdrDevil:

[seroff]

Et bien un grand BRAVO :applaudit: pour ta modif et surtout pour le partage, explications et photos :bien:

[james34]

Salut Manu,

Punaise bravo depuis le temps que je cherchais la solution !! ca m'encourage à le faire moi aussi semaine prochaine je me lance.

Merci pour le tuto en tout cas

[JOHNNY5377]

Bonjour a tous



encore :bravo: Manu :marcelpoire:



a coté de ta modif phares , le Hayon sera de la rigolade , c'est que l'activation du module qui te bloque , vue que tu a déjà fait les 3/4 du boulot



Pour tes phares c'est surtout l'AFS qui ta posé des problèmes , pour les phares sans AFS ,c'est nettement plus simple :marcelpoire:

[lage20]

merci Johnny :marcelpoire:



il me reste un dernier essai



faire un tour de nuit pour voir si les xénons tourne bien



car il faut rouler pour le voir comme les feux de route assistés



et après ça se sera terminée :roi: :roi:



[Steck31]

Hello Manu,
​Félicitation !!
Après tous ces efforts tu dois être vraiment content de voir le bout du tunnel.

​C'est Albert qui va être content :)

A+

Stéphane.

[lage20]

Hello Manu,

​Félicitation !!

Après tous ces efforts tu dois être vraiment content de voir le bout du tunnel.

​C'est Albert qui va être content :)



A+

Stéphane.

Slt Stéphane .... :marcelpoire: :marcelpoire:



Albert il est au taquer il a déjà trouver ces deux phares 2010 pour récupéré le faisceau ............ :kimouss: :winner:



et il n'est pas le seul a faire cette modif ................. :Forum71: :Forum71:

[Madinina97]

slt a tous



Steph c 'est sur j ai même déjà commander les optiques en cours de livraison et ensuite le temps de modifier le câblage et hop !!!

Manu a fait déjà la totalité du boulot encore un IMMESE BRAVO a MANU

[lage20]

Slt



vidéo comment démonté les fiches sur une prise de phare AUDI Q5



[james34]

Merci Manu cela va m'aider :marcelpoire:

[seroff]

Ah oui, là on voit bien le systeme de la fiche, merci Manu :icon_wink:

[Madinina97]

Merci Manu cette vidéo m as été très utile ' ça y est mes câbles sont modifiés reste à attendre mes rallonges qui doivent arriver ce matin .

Le fait EUR ajnteret â ne pas m oublier mdr

[lage20]

[james34]

Salut Albert je fais moi aussi la modif de Manu mais j'ai un souci, une fois tout branché les LED ne s'allume pas ils sont en défauts mais tout le reste marche ?

Manu essaie de m'aider et c'est vraiment gentil de sa part mais je voulais savoir toi ou tu en es ? Merci

[Madinina97]

Bonsoir James



Alors moi pour tout t avouer je n ai toujours pas terminé ma modif

j avais fais un premier essaie ' mais j ai eu'un soucis d adaptive light mais les lumière fonctionnaient



Il s agissait d un connecteur qui n étais pas bien sertie et il me manquais un fil , que j ai du rajouter ce week-end .



donc essaie prévu s il fait beau dimanche



Tu as les bons modules Led , tu as vérifié que tous les câbles soit bien alimenter

qu as tu comme message d erreur

[james34]

Bonjour Albert,

oui j'ai les bons modules LED ceux qui sont sur les phares 2014 AFS.

le message d'erreur que j'ai, est "feux de position droit et gauche"

je n'ai pas d'autres défauts affichés.

Manu m'a dit de vérifier mes cables (rallonge) ce que j'ai fais hier soir mais ils ont l'air bon.

Je ne comprends vraiment pas d'ou cela peut venir :-(

[Madinina97]

alors je pense que tu as simplement un soucis avec ta ralonge vérifie bien que tu ai toutes les continuités électrique avec un testeur le 1 avec le 1 etc ....

et sur la rallonge que tu ai toutes les broches correspondant au feux

moi j ai eu ce soucis au début et C étais un fil.mal.sertie

[lage20]

Slt



comme déjà dit



bizarrement les deux feux de jour ne fonctionne pas ,





si tu as suivi le montage du câblage du faisceau



attention il y a les deux fils que tu as re-brancher sur la grosse prise pour le module de puissance des leds a vérifier



après voir les rallonges s'il n'y a pas une inversion des fils







t'es prise tu les enfonce bien a fond ?

j'ai eu du mal comme elles sont neuf





LED Dispositif de commande ballast 8r0941475b





module de puissance 4G0907 697D





[james34]

salut Manu, Merci pour tes infos.

Oui j'ai bien enfoncé les Broches, mais si je les avais mal monté pourquoi le clignotant les xenons fonctionne et pas les LED c'est cela que je comprends pas :-( surtout sur les 2 phares en plus !

Je vais refaire un essaie demain et je vous tiens au courant.

Merci Manu et Albert.

[Madinina97]

Salut James ,



As tu fait un essaie en remontant tes anciens phares ( d origine) cela te donneras une idée

mais si tu as bien suivit le tuto de manu qui es très clair je pense que tu as simplement un soucis sur tes rallonges ' tu as bien fais les Tests de continuités ?

[james34]

Salut Albert, malheureusement ayant vu le tuto de Manu, je me suis dit que je pouvais utilisé mes phares 2010 du coup mes phares d'origine sont inutilisables.

je vais essayer d'en commander d'autre pour voir car j'ai fais un essaie ce matin avant d'aller au boulot et toujours pareil tout marche sauf les LED des 2 cotés en plus vraiment bizarre ca m'intrigue.

je vais essayer de remonter un phare 2010 pour essayer et voir car ca m'étonne quand meme.

[lage20]

Slt

Bizarre

Avant de tout démonté et de remonté sur

Les phares 2010

Regarde si tu peux brancher

Directement un phare sans la rallonge

Mais des photos des rallonges

Et si tu démonte le faisceau

Mais aussi des photos

L'a tu peux roulé avec sans les feux de jour

Si les autre vont

[james34]

Salut Manu,

Hier soir j'ai réussi a brancher mon phare sans la rallonge et le verdict est le meme.

Donc cela ne vient pas de mes rallonges :-(

J'ai re démonté mes faisceaux ils sont bons j'ai bien regarder ou allé les 2 fils de la prise rouge (module Led) et ils sont au bonne emplacement.

Je comprends vraiment pas ! dernière hypothèse les modules LED que j'ai sont HS mais sur les 2 phares cela me parait étonnant mais je vois rien d'autres.

je crois que je vais commander des modules neufs pour voir.

[lage20]

Slt

Exacte les deux en même temps

Il faut que tu vérifie

Les deux module de puissance

Les deux ballast des leds

[lage20]

As tu des photos de t'on faisceau



Les fiches que tu as enlever et remise

Sont bien fixé avec les deux petit clips de chaque côté sur la grosse prise ?

[james34]

Oui ils sont bien clipsé.

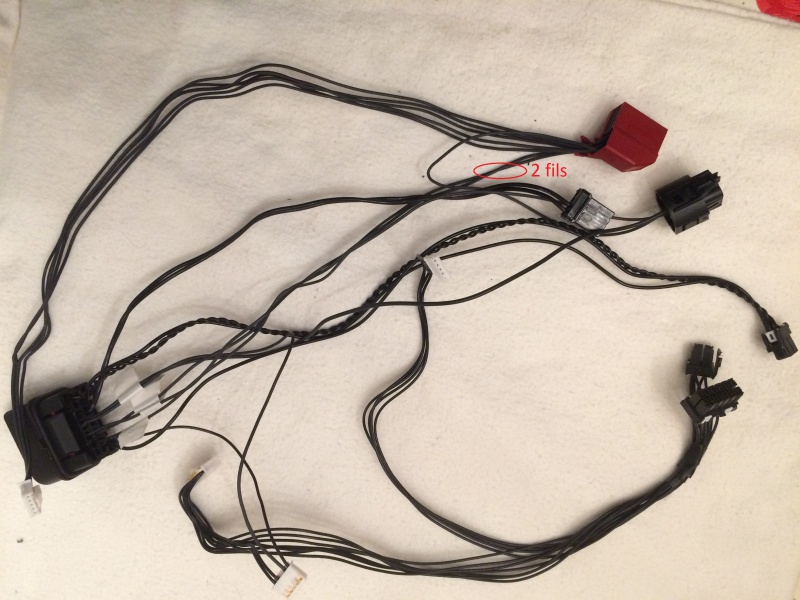

je t'envoi des photos du faisceau

[james34]

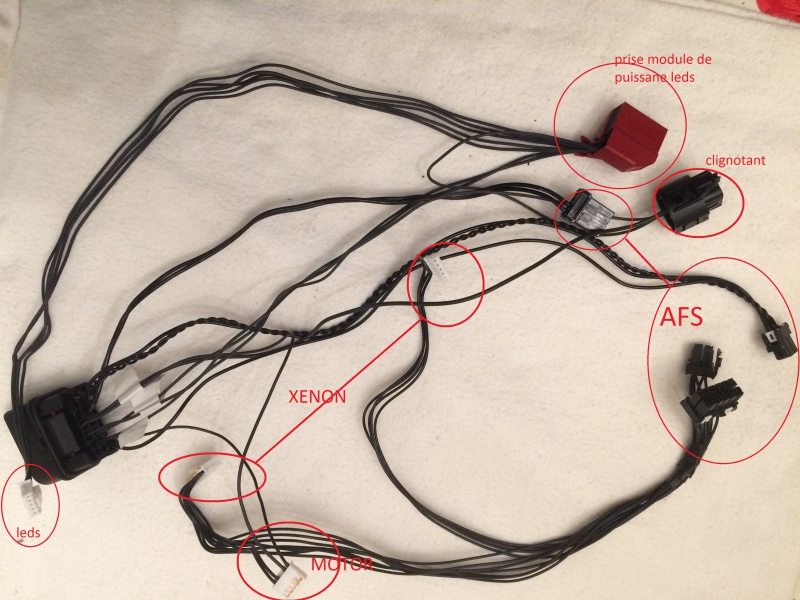

voici la photo

[Madinina97]

bonjour à vous



Manu je pense que James devrai essayer des feux de origine afin de voir

car les deux modules en.meme temps.en panne pizare

[lage20]

Albert



Il peut le faire

Il faut qu'il remette sont faisceau comme avant

[Madinina97]

ou alors ou soucis de fusible

je ne.vois que cela en dernier recours

[lage20]

il faudrait voir avec le VAG COM pour voir le défaut qu'il donne :reflexion:

[james34]

Salut Albert,

tu en es ou avec cette modif ? car apparement on a le meme souci, moi aussi les LED s'allume quand j'éteins mes feux.

[lage20]

Slt



il faudrait voir au VAG COM les réglage possible pour les leds



voici des modifs que j'avais faite depuis que j'ai mon Q5



maintenant esse a cause de ces modifs que ça fonctionne :reflexion:



http://ankk-vagcom.com/q5-8r-activer-les-drl-feux-de-jour-via-le-mmi/#more-4099





http://ankk-vagcom.com/q5-8r-activer-les-drl-feux-de-jour-via-vcds/#more-4110



http://ankk-vagcom.com/q5-8r-conserver-lintensite-des-led-avec-les-clignotants/#more-4112



http://ankk-vagcom.com/q5-8r-eclairage-compteur/#more-4095



http://ankk-vagcom.com/q5-8r-feux-en-mode-flash-lors-dun-freinage-durgence/#more-3356



http://ankk-vagcom.com/q5-8r-corner-lights/#more-4108



http://ankk-vagcom.com/q5-8r-ajuster-lintensite-des-led-lorsque-les-feux-sont-allumes/#more-4107



http://ankk-vagcom.com/q5-8r-activer-leclairage-dambiance/#more-4106



si ça fonctionne sur le mien sur les votre aussi il faut faire des recherches :nixweiss:

je regarde .......................... :mur: :mur:

[Madinina97]

slt James et Manu







oui.nous avons le soucis les Led ne fonctionne. que quand c est éteint en mode automatique Rien



merci.manu pour ces retours de informations je regarderai ce soir et je prendrai un.jour de congé dans la semaine pour des essais

[lage20]

si çà fonctionne en position 0

ça doit fonctionner sur la position AUTO



Si j'ai le temps se soir je mettrais des photos de mon système :roi:

[james34]

Ok merci à vous deux.

[Madinina97]

Slt manu



Merci pour ce retour je vais regarder tout les modifs du vag pour voir



OK si tu as le temps de nous faire parvenir les photos ce serait cool



Encore merci à toi pour ton aide Précieuse

[lage20]

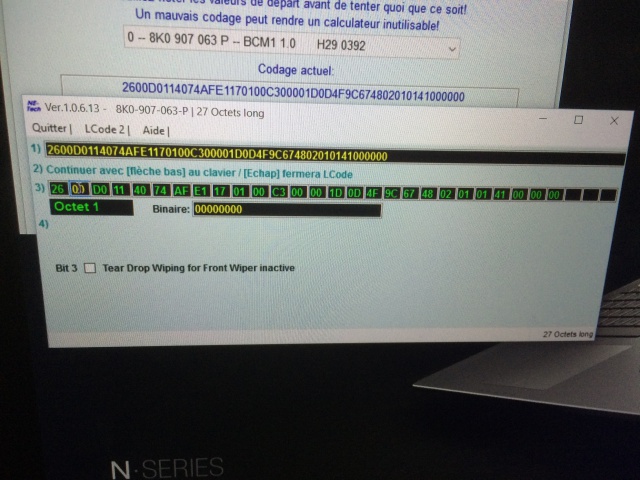

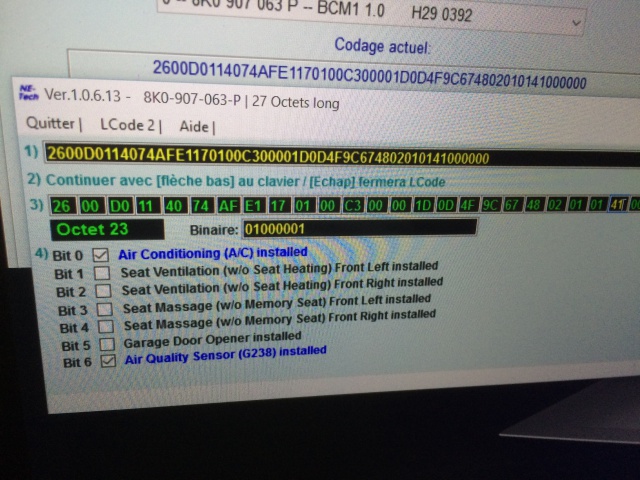

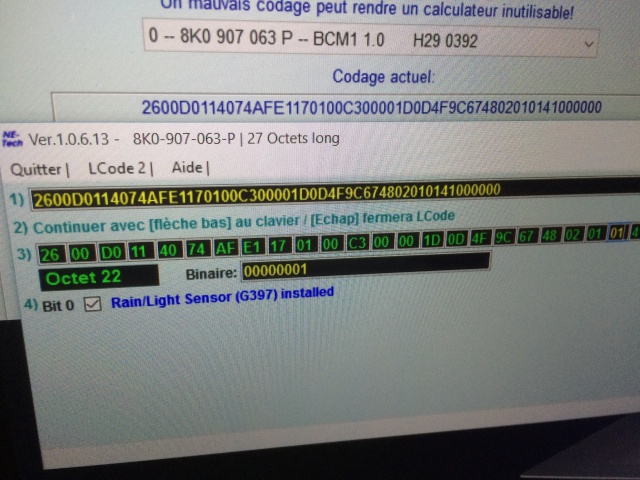

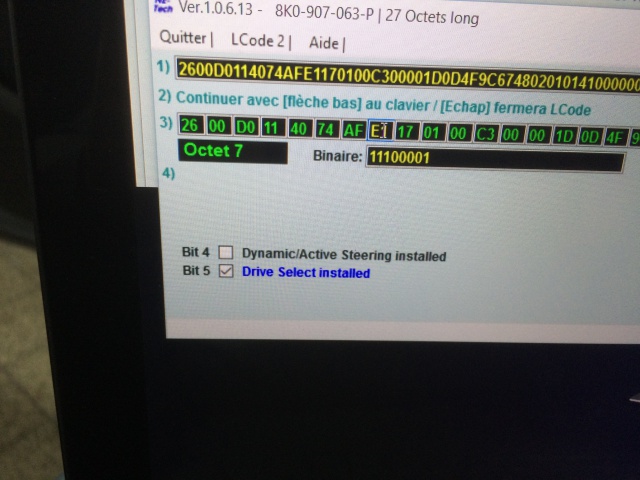

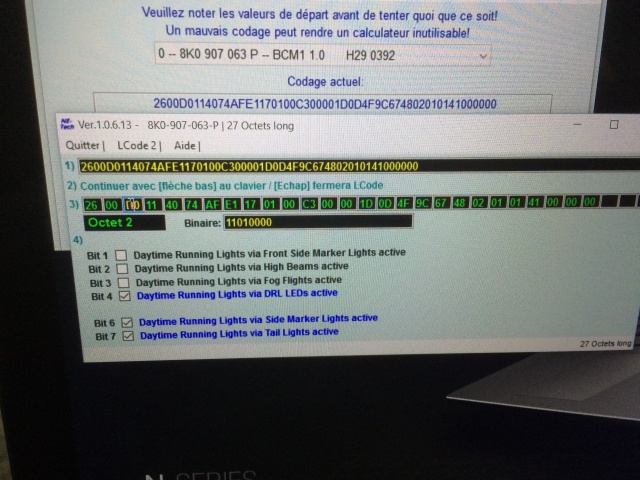

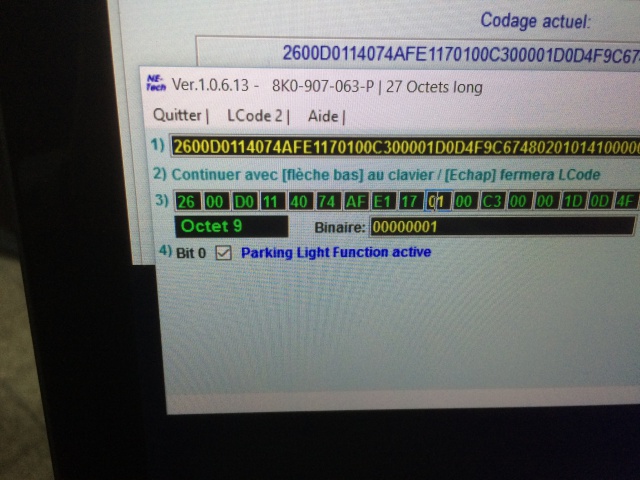

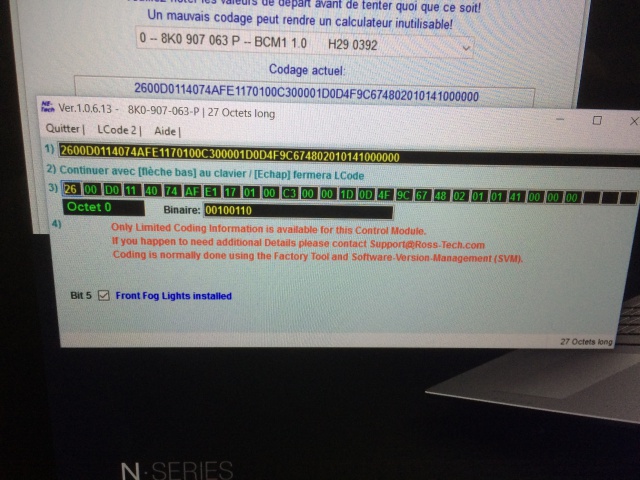

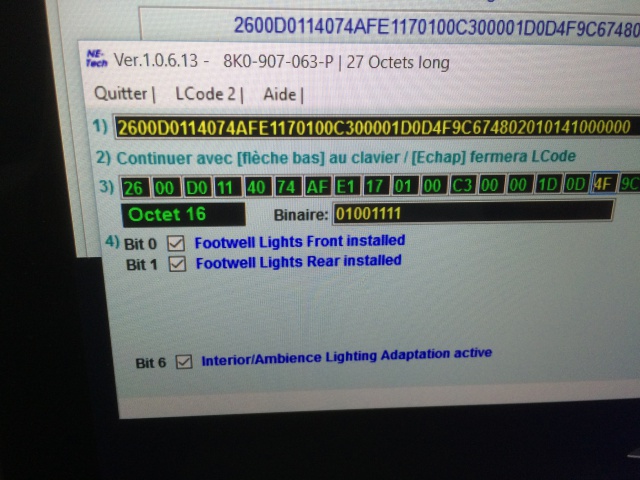

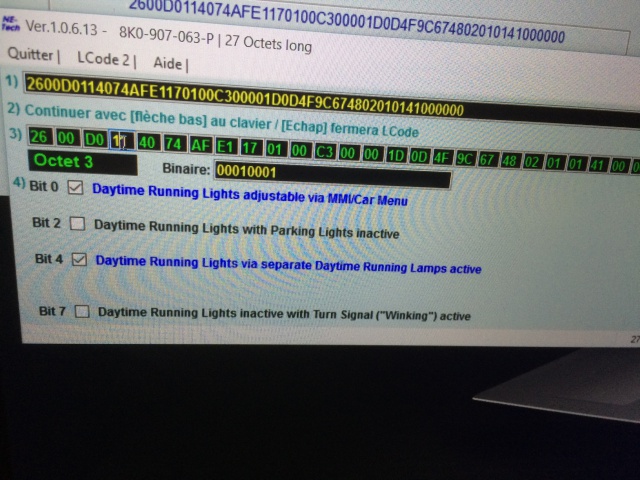

slt voici comme dit :petard: :petard:

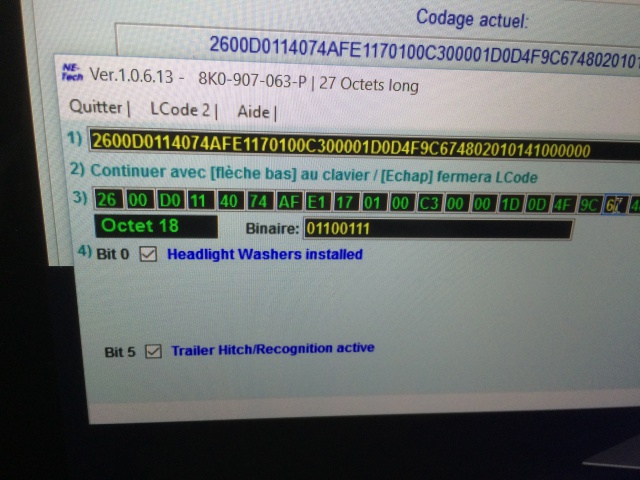

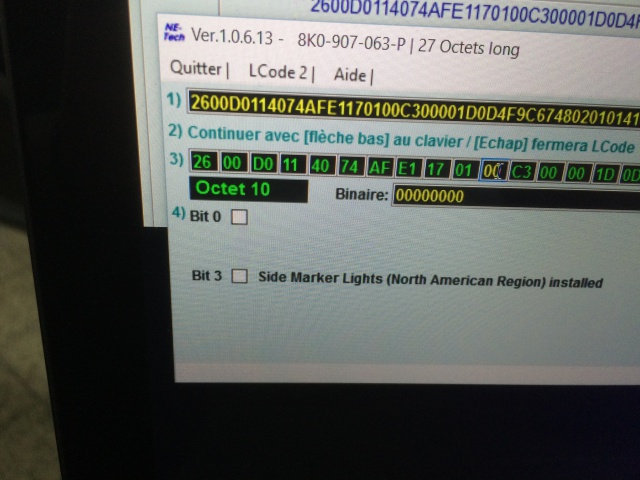

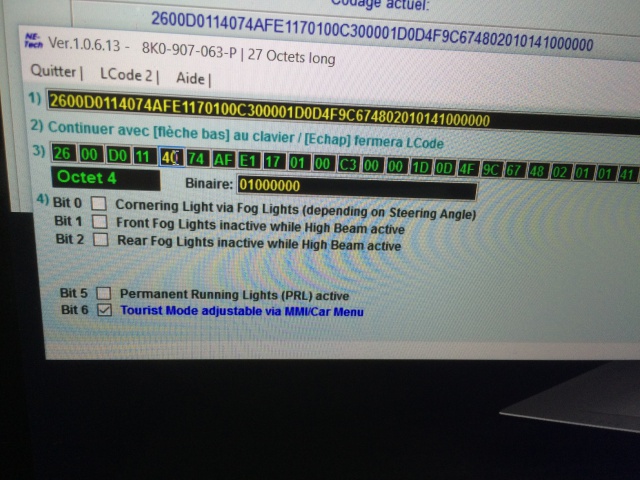

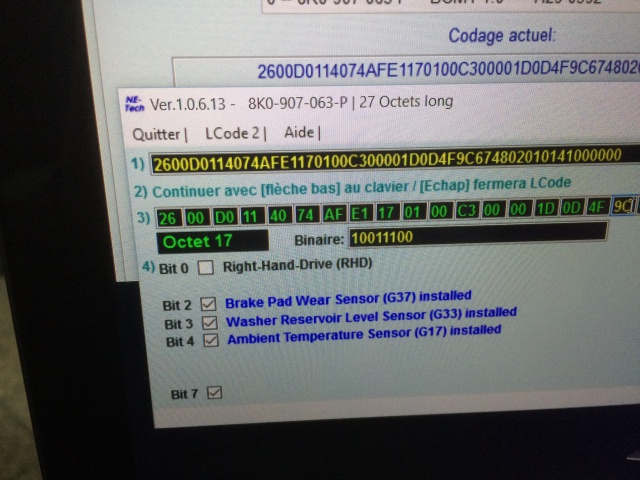

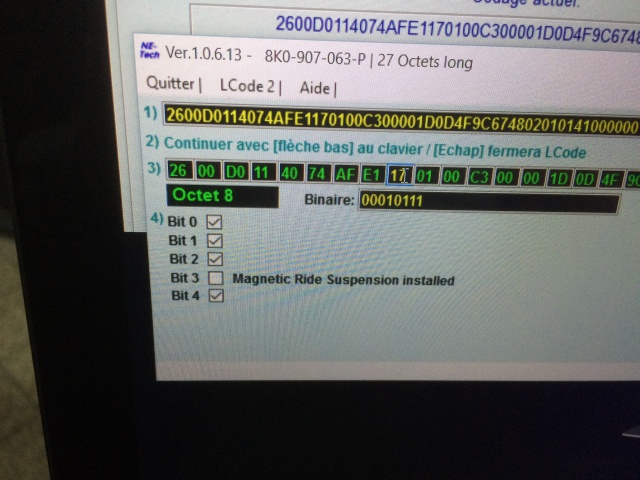

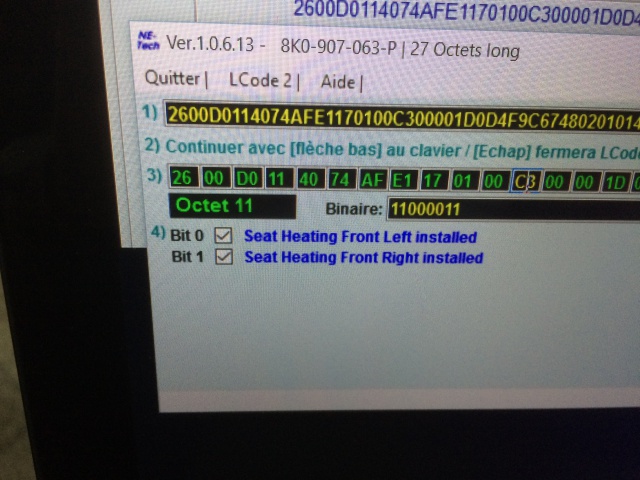

09 central electrique

Codage07

Assistance codage

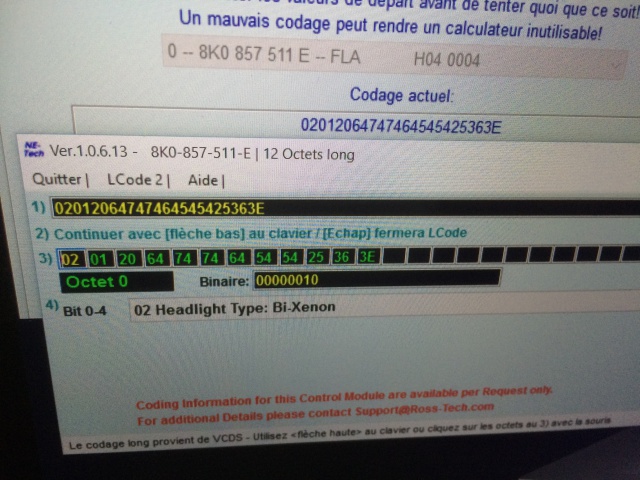

20 assist feux rte

Codage 07

Assistance de codage

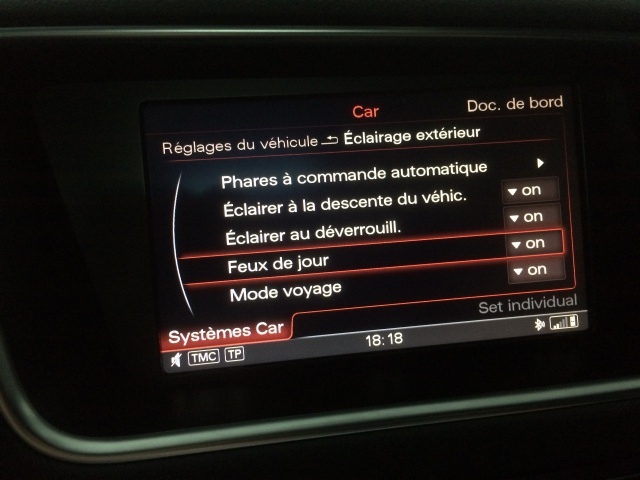

MMI tous sur "" ON ""



Quand je veux tout coupe je met ""OFF "" sur """ Feu de jour """



[Madinina97]

Bjr James





peux tu me.dire les.references que tu as pour les ballast des Led

[james34]

Salut Albert,

j'ai la réference 4G0 907 697 D
