idées de feux leds pour nos A4

[vr6man]

après a voir si ca chauffe pas trop

[maskime]

c'est ce dégagement de chaleur qui va être gênant oui, pas que ça fonde ... on n'a pas ce souci là avec les leds :bien:

[audidriver]

Hum j'ai hate de voir ca. C'est évident que sur ma 80 je ne pourrais pas faire de feux de ce type vu la forme rectangulaire et pas du tout dans la même forme que les A4 B7 (ah la mode des annnées 80 ! :P) Ceci étant je vais guetter le truc !



Comme tu as l'air de bien t'y connaitre, je voulais savoir, les clignotants marchent bien avec des LEDs ? Je sais que la centrale clignotant fonctionne avec la consommation de courant des ampoules, hors justement avec les LED y'a quasiment rien (donc risque que ca clignote trop vite ?)



Merci !

[Grumly]

Salut Audidriver,



En effet, la centrale devient folle.... c'est pour cela qu'il faut mettre des resistances en parallele qui permettent de consommer les 21W de conso standard des ampoules.

Autre solution, plus couteuse, tu changes la centrale... mais ouiouiouille....

[audidriver]

D'accord, merci de l'info...perso je vois ca sur le long terme, je prends tous les avis et je verrai si j'ai assez de connaissances pour le faire ;)



Bon courage ! :)

[yannick82]

perso je retirais completement l'ampoule pour eviter de voir des reflets de lumiere

+1 je retirerais l'ampoule aussi !



oui mais du coup pour l'ODB, va falloir encaisser non plus 5w des veilleuses, mais 25w ! ça va chauffer sévère :furious:

je vais faire pour que le CI tombe pile aux dimensions de la coque.



Si on voit encore des reflets, bah faudra noircir l'ampoule, voir l'entourer d'alu ! la patate chaude :eldiablo:

je ne comprends pas ce qui t'empèche de remplacer l'ampoule par la résistance .

à savoir que c'est la meme résistance qu'on met sur les veilleuses des optiques avant (quand on met des ampoules à leds).

elles ne sont pas plus grosses que les ampoules et chauffent beaucoup moins .





A+

[manu83]

+1 il faut retirer l'ampoule, pour faire un taf de pro



+1 une résistance c'est pas cher et le résultat est nikel, de toute façon il va en falloir pour les stop et cligno aussi.

[maskime]

+1 je retirerais l'ampoule aussi !



je ne comprends pas ce qui t'empèche de remplacer l'ampoule par la résistance .

à savoir que c'est la meme résistance qu'on met sur les veilleuses des optiques avant (quand on met des ampoules à leds).

elles ne sont pas plus grosses que les ampoules et chauffent beaucoup moins .

+1 il faut retirer l'ampoule, pour faire un taf de pro



oui, après coup, l'ampoule de veilleuse ne fait que 5 watts, donc même application que les veilleuses à l'avant





+1 une résistance c'est pas cher et le résultat est nikel, de toute façon il va en falloir pour les stop et cligno aussi.



pour les stops, ce qui me faisait peur est que l'ampoule des stop est en 21 ou 25 watts, idem que les clignotants. 20 watts à encaisser, c'est pas pareil que les veilleuses en 5 !

mais d'un autre coté, elles ne sont pas souvent alimentées, juste par impulsions d'au maximum 30 secondes, donc ça ne devrait pas chauffer tant que ça à l'intérieur du bloc





autre chose, ce qui va me déranger est que le clignotant se trouve sur le bloc extérieur, et pas d'arrivée sur le bloc du hayon. Je peux donc oublier la ligne complète d'un bout à l'autre style Q5 (à moins de refaire arriver une alimentation au niveau du hayon ... gros boulot là ! mais possible ...)

[maskime]

C'est évident que sur ma 80 je ne pourrais pas faire de feux de ce type vu la forme rectangulaire et pas du tout dans la même forme que les A4 B7 (ah la mode des annnées 80 ! :P)



tu as de jolis dessins possible dans des feux rectangulaires :bien:

ça redonne un coup de jeune, sans tomber dans l'excès (feu type lexus et Cnie :bigsmile:)



[audidriver]

Je prends un abonnement a ce topic :D

[maskime]

allez, c'est parti !



je partirai dans cette idée



j'ai reçu ce WE les leds rouges 45.000mcd



1ers essai ce WE pour le feu de la moto:



j'essaie ce WE le montage, voir si j'y intègre les clignos



si concluant, c'est parti pour l'A4 :bien:

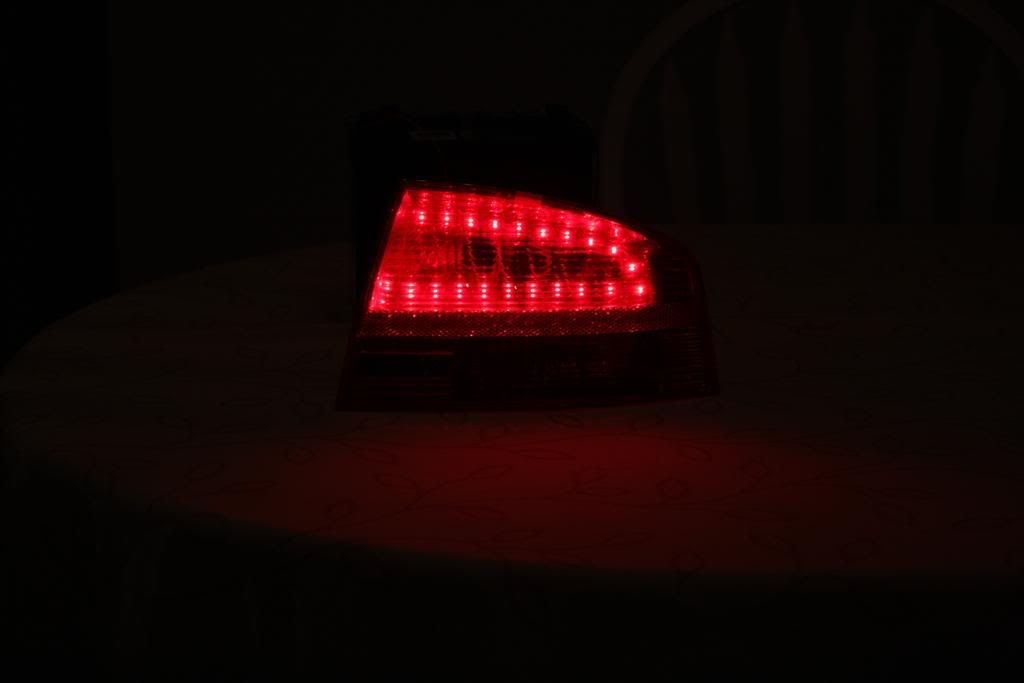

c'est censé arriver sur cet effet:

[dola7938]

good luck :)

[romano38]

J'adore comme ça!

[r0sSi]

Tiens nous au jus ! :bigthumbup:

[maskime]

feu test de la moto monté :bien:



2 circuits différents, entourage et une ligne dans le milieu

en ayant choisi les veilleuses sur l'entourage ça donné ça:

(désolé pour les photos, je n'avais pas le reflex)







le stop:





les 2:





résultat positif pour ma part, ça éclaire super bien, le rendu des ronds types A6 est plutot bon (del à 2 cm de la coque rouge)



une fois fini, on passe sur la voiture. J'ai déboité un bloc arrière (exterieur gauche), et surprise ! une ampoule à 1 filament!





la même ampoule joue donc le meme role, de veilleuse et de stop.

veilleuse à 2V

stop à 12V



j'ai testé avec le feu de la moto, on voit bien la différence d'éclairage, mais le souci va rester dans le dessin

est-ce que je reste uniquement sur l'entourage?? sur la totalité du bloc allumé en permanence et plus fort en stop ??je sens que je vais être emmerdé sur ce point là ...



solution pour en arriver au stop et veilleuse séparés: un contrôleur, qui laisse passer du jus si au dessus de 2V pour activer les stops, qui allumerait si et seulement si la tension est bien au dessus de 2V



des propositions les gars ?

[Adrien.V]

Alors Maskime, du nouveau sur ton projet ?

tiens nous au jus !!

[maskime]

standby ce WE ! un gros anniv à fêter :bigsmile:



j'ai reçu mes leds jaunes, et les blanches en diffusé ! je vous promets du pas mal :bien:



pour l'instant, j'en suis au découpage/dessin des CI et placement/soudage des les



à bientot :coucou:

[yannick82]

t'as trouvé une solution avec controleur ?



que l'entourage pour le stop , je ne sais pas si c'est trop faible ... <_<

il faudrait que ça face comme sur la moto quand tout est allumé ....non ?

[maskime]

oui oui c'est bon :)



on aura exactement le fontionnement des feux d'A6: anneaux à 20-30% en veilleuses et anneaux+centre à 100%, sans oublier AB sur le bloc hayon, où je mixerai led+smd

[vr6man]

maxime un petit truc si tu veux que tes leds diffusent bien la lumière et pas juste un point, ponce légèrement le globe de la led avec du papier de verre afin de la dépolir

[maskime]

oui, je vais voir le rendu. sur la moto, ça le faisait pas trop mal, mais la coque rouge était assez épaisse et rugueuse, donc ça diffusait.



verra bien, car sur l'audi, les coques sont relativement fines et transparentes. mais merci pour l'astuce :bien:

[maskime]

petits avancements durant ma soirée d'hier (enfin un peu de temps !)



face avant bloc gauche du hayon





face arrière (pas encore soudé, et les pattes des composants non coupés)





to be continued ...

[manu83]

et le clignotant tu vas le mettre où ??

[maskime]

déjà, pas d'arrivée de clignotant dans le bloc du hayon :colere:



et de 2, si tu regardes bien, ya des del 5mm entre les 10mm sur la partie supérieure ... :bien:

[manu83]

déjà, pas d'arrivée de clignotant dans le bloc du hayon :colere:



et de 2, si tu regardes bien, ya des del 5mm entre les 10mm sur la partie supérieure ... :bien:



les 5mm c'est tes clignotants ?

[maskime]

les 5mm c'est tes clignotants ?



t'as tout compris :)



si un roi du photoshop/gif animé passe par ici, il peut se défouler sur un bloc d'origine pour montrer ce que ça va donner :rolleyes:

Modifié 25 mars 2010 par maskime

[meme7]

hate de voir le resultat





et si vous cherche les leds comme il a recu regarde farnell

l endroit ou je travail

nous avons toute les couleur de led et resistance que vous voulez







sans vexer qui que ce soit

pourqui pas demande a la personne qui a deja fait le travail

lui demander si il veut pas nous le faire pour celui qui n est pas trop bricoleur

ou attendre le resultat et il le fera pour nous en le recompensent

[maskime]

le resultat se fait attendre ... j'ai eu d'autres projets entre temps, et je n'arrivais pas à retrouver un jeu de bloc d'origine, ou alors à 200€ le jeu complet, ça me faisait mal au coeur de mettre ce prix là pour les charcuter ! dommage car tout les leds, modules et la motivation sont là !



AVIS: Si quelqu'un ici à changer ses feux et veux bien se débarrasser de ses feux d'origine à moindre coût, qu'il me fasse signe !



meme7 la personne qui a fait la modif doit recevoir des tonnes de demande, je doute qu'elle prenne le temps de commercialiser ça (meme si elle a tord!) faut quand se dire qu'il faut compter le prix d'un jeu de feu d'A4, un jeu de feux d'A6 ainsi que la MO ... bref, certain qu'au final le prix est plus élevé que les Dectane !

[lonewolf83]

Marcdric à changer ses feux demande lui

[x-team-2]

Cherche 2 jeux, je t'achète ta première réalisation :malelovies:

Bon travail !

[maskime]

Marcdric à changer ses feux demande lui





Merci du tuyau Lonewolf Dola a également changé les siens, mais les FDP entre BE et FR sont démesurés



Cherche 2 jeux, je t'achète ta première réalisation :malelovies:

Bon travail !



Merci ! Il faut d'abord que je fasses un jeu de test, fonctionnel, résistant et sans erreur ODB.

Je ne comptais déjà plus les prototypes pour mes phares leds

[dola7938]

Allez MASKIME courrage ... fais nous voir des photos :D :D

[manu-78]

je remonte un peu le topic, je voudrais savoir si tu avais avancé sur le sujet.



merci :)

[maskime]

Hello !



je croyais avancer !



cette semaine, j'ai reçu des feux d'occaz pour commencer mes tests... me suis dis youpi, c'est parti et en fait, c'étaient des feux de berline, alors que j'ai un break. Deg ....



Si quelqu'un est interessé par des feux de berline tout propre tout beau, MP moi



vous l'aurez compris, impossible pour moi de charcuter mes feux d'origine. dans l'attente donc de récupérer un 2nd bloc.



nouveaux acheteurs de feux leds pour vos breaks, pensez à moi pour vos feux d'origine
