relais prechauffage signal implausible

[firesun]

Bonjour,

Le matin quand il fais froid ou meme frais mon A4 Break de 2007 1.9 TDI ne demarre pas au quart de tour et un voyant moteur orange s'allume!

Les bougies sont neuves ainsi que la batterie et le demarreur, je ne comprend pas!

J'ai passé un coup de vag com et j'obtiens un defaut relais prechauffage signal implausible (cf fichier diag ci joint)

En outre j'ai commandé ce fameux relais ainsi que celui de l'alimentation en gazoil, mais je ne sait pas si cela va suffire a resoudre mon probléme!

Quelqu'un peut il m'aider en apportant ses propres éléments de reflexion?

svp merci

Cordialement

1 Code défaut trouvé:

001668 - Calculateur de temps de préchauff. 1 (J179) Signal implausible
               P0684 - 000 -

[WAUZZZ]

Salut,

Il y a normalement un fusible gros calibre (du type 80A ou 2 de 40A) dans le boîtier étanche de calculateur moteur (sous la baie de pare brise côté conducteur).

Voir si le ou les fusible(s) ne sont sont pas grillés.

Voici un schéma : à côté du calculateur moteur rep 10 :

http://www.forum-audi.com/img/members/5/fusible-prechauffage-audi-a4-b5.png

@+

[WAUZZZ]

à l’instant, WAUZZZ a dit :

Salut,

Il y a normalement un fusible gros calibre (du type 80A ou 2 de 40A) dans le boîtier étanche de calculateur moteur (sous la baie de pare brise côté conducteur).

Voir si le ou les fusible(s) ne sont sont pas grillés.

Voici un schéma : à côté du calculateur moteur rep 10 :

http://www.forum-audi.com/img/members/5/fusible-prechauffage-audi-a4-b5.png

@+

http://www.forum-audi.com/img/members/5/fusible-prechauffage-audi-a4-b5.png

[firesun]

Salut WAUZZZ,

Le fusible est bon merci pour ton tuyau!

Est ce que maintenant tu peux me dire pourquoi le soi disant relais pompe a gazoil a des grosses pinoches alors que celui du prechauffage des bougies en a de toutes petites?

Cela devrait etre l'inverse logiquement!

svp merci!

[WAUZZZ]

Salut,

Il doit passer un plus grand ampérage dans le relais de pompe (appel de courant fort).

Voici une photo de relais de pompe... effectivement, les broches sont plus costaudes :

[firesun]

Salut,

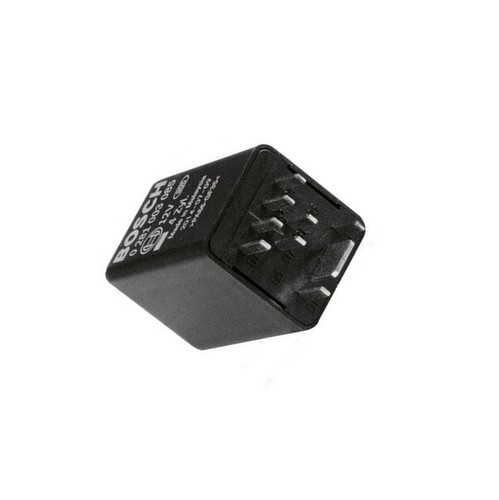

Sur ce relais dont voici l'image que je joint c'est marqué relais de prechauffage!

Si ce n'est pas ça a quoi peut bien servir ce relais?

[firesun]

Salut WAUZZZ,

Je viens de relire ton dernier post! Oups désolé je n'avais pas bien compris!

Tu penses vraiment qu'il passe un plus grand ampérage dans le relais de pompe que celui du prechauffage?

J'emet vraiment un doute quant à moi.

Ou alors cela voudrais dire que le relais pompe, constamment sollicité, a tendance a "chauffer"

Je sait vraiment pas!

Ce serait bien qu'un spécialiste en éléctricité auto nous donne son avis, histoire de se cultiver un peu!

Merci

[WAUZZZ]

Salut,

J'ai une formation électrotechnique à la base.  Voici mon explication :

Le circuit de préchauffage comporte les bougies crayon qui sont un fil enroulé qui fait office de résistance de chauffage (c'est un circuit principalement résistif.

Ce fil a une résistance constante et la puissance absorbée P= RI²

Dans le cas du relais de pompe à carburant, on alimente un moteur électrique (circuit principalement selfique). Au démarrage d'un moteur, le courant d'appel est environ 7 fois supérieur au courant nominal en fonctionnement, ce qui explique pourquoi les broches du relais de pompe sont beaucoup plus grosses pour encaisser le courant d'appel au démarrage.

@+

[WAUZZZ]

Lis ceci, ce qui devrait te faire changer d'avis : Ils parlent même d'un courant d'appel 10 à 50 fois supérieur au régime nominal.

https://fr.wikipedia.org/wiki/Courant_d'enclenchement

@+

[firesun]

Salut WAUZZZ,

Bon aujourd'hui j'ai une bonne nouvelle! En effet ce matin il faisait -3 degrés et la voiture a démarré au quart de tour!

J'ai changé en fait deux relais: celui de la pompe a gazole et celui du préchauffage des bougies.

En éspérant que ça dure et que ces posts servent a d'autres! Je vous tiendrai au courant!

En tout cas je remercie encore WAUZZZ qui m'a bien aidé!



[WAUZZZ]

Salut,

Je t'en prie.

J'espère que ta panne est résolue en tout cas.

@+

[Hardix]

Bonjour, je pense avoir le même problème de relai sur mon Q5. J ai passé la valise et code J179 préchauffage



Cependant je ne vois pas comment accéder à celui-ci ? À gauche et à droite on a des trappes à soulever mais rien au centre au niveau du nid d'abeille



[firesun]

Salut à toi,

Il faut demonter les essuis glace, la baie de pare brise ensuite tu verra une boite en plastique avec 4 ou 5 vis sur la droite de ton caisson d'eau il faudrat l'ouvrir acceder au calculateur moteur ou se trouve la plupart des relais!

[Hardix]

Bonsoir,



Merci pour la réponse j'essai de faire ça demain matin sans rien casser  je l'espère

[Hardix]

Bonsoir, j'actualise si jamais quelqu'un rencontre le même problème.



Suite au passage de la valise avec erreur pièce code J179.  Coût j'ai audi 450e remplacement.



Pièce seul 165e chez audi, j'ai finalement commandé sur doc auto la pièce OEM.



Pas besoin de retirer les bras d'essuie-glace.



1 / retirer le joint caoutchouc fixer tout le long devant. ( visible sur ma photo du dessus )



2 / à l'aide d'une clé torx dévisser la vis qui fixe le cache du relai de prechauffage à travers le nid d'abeille.



3 / passer votre main entre le nid d abeille et la bordure vous avez acces au relai de prechauffage, le d'éclipser et faite la manip inverse pour mettre en place le nouveau.



Compter 15mins





[Charlito]

Le 26/12/2023 à 19:24, Hardix a dit :

Bonsoir, j'actualise si jamais quelqu'un rencontre le même problème.



Suite au passage de la valise avec erreur pièce code J179.  Coût j'ai audi 450e remplacement.



Pièce seul 165e chez audi, j'ai finalement commandé sur doc auto la pièce OEM.



Pas besoin de retirer les bras d'essuie-glace.



1 / retirer le joint caoutchouc fixer tout le long devant. ( visible sur ma photo du dessus )



2 / à l'aide d'une clé torx dévisser la vis qui fixe le cache du relai de prechauffage à travers le nid d'abeille.



3 / passer votre main entre le nid d abeille et la bordure vous avez acces au relai de prechauffage, le d'éclipser et faite la manip inverse pour mettre en place le nouveau.



Compter 15mins





Salut,

Merci pour l'info.



J'allais faire changer mes bougies mais je me rend compte que ca doit être ce relais qui est HS.

Pour retirer le joint en coutchouc, pas trop galére et pour le remettre?

[firesun]

Salut

Non pas du tout c'est trés facile!

[Charlito]

Yes je me suis planté dans la commande de pièce. Jai commandé le relais pour le Q5 précédent.

Tu as du repasser un coup de valise pour effacer le défaut?

[firesun]

Non pas besoin non plus normalement!

[Charlito]

Parfait merci!



j'ai mon vcds chinois a fonctionné une seul et unique fois, depuis quand je clique sur autoscan, pas de reponse du gateway

[firesun]

Oui ils sont devenus obsoléte suite aux plaintes de VCDS!

[Charlito]

un produit 038 907 281 B s'adapte sur Q5 2.0 tdi 190 quattro de 2018? C'est à n'y rien comprendre, des sites me le propose



[firesun]

Quel est votre vehicule?



[firesun]

Tous les squelettes des vehicules AUDI sont les meme c'est juste l'enveloppe qui change!

Pas folle la guépe

[Charlito]

Audi Q5 (FYB) 2.0 TDI 190 QUATTRO DE 2018



J'ai celui ci arrive aujourd'hui

https://www.amazon.fr/Febi-100656-Bilstein-FEBI-100656-Relais/dp/B0767P9NTV/ref=asc_df_B0767P9NTV/?tag=googshopfr-21&linkCode=df0&hvadid=580545600955&hvpos=&hvnetw=g&hvrand=10478976171777669003&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=9110804&hvtargid=pla-1662397676394&psc=1&mcid=2e4e4e3730443766b374ea3094b86846





[firesun]

Pkoi tu t'inquiétes alors?

[Charlito]

J'ai démonté l'ancien ce midi

OEN : 04l907281b



et celui la: 038 907 281 B



Pas la même forme mais les mêmes fiches

[firesun]

Tu aurais du commander sur la ref d'origine!

Ne t'aventure pas a le monter c'est trop risqué

[Charlito]

Béh oui.

Ce qui incompréhensible, c'est que sur certaine marque avec le même OEM que celle que j'ai reçu, ils disent compatibles mais pas celle la.

Les boules, Amazon n'en ont pas en livraison 24h.



[firesun]

Ta voiture ne demarre pas avec l'ancien?

[Charlito]

Si mais avec du mal à froid au 1ier démarrage de la journée



code erreur P0684

calculateur de temps de préchauff. 1 (J179) signal implausible

[firesun]

Alors je te confirme que c'est bien compatible c'est juste qu'il doit avoir une ancienne ref et une nouvelle ref mais le composant reste le meme!

Fais donc un essai avec celui commandé et reconfirme avec le bon fonctionnement du moteur ainsi que toutes les options

[Charlito]

Bon je l’ai changé et nickel plus de voyant moteur.



Je vais retester un démarrage à froid demain matin quand même .



je vais en recommander un avec le bon numéro OE quand même, celui « flotte » dans le compartiment mais je peux annuler mon RDV pour le remplacement des bougies de préchauffage.

[firesun]

Trés bien alors!
