AudiPhoneBox (9ZE) et iPhone

[apc005]

Bonjour



L'option induction 9ZE ne fonctionne pas avec les iPhone n'est ce pas ?



Quelqu'un sait comment tout ce bordel se démonte, soit pour gagner de la place, soit pour le remplacer par un système compatible (style https://fr.aliexpress.com/item/Pour-Audi-A6-C7-A7-QI-chargeur-de-t-l-phone-sans-fil-de-charge-console/32966691102.html?spm=a2g0s.8937460.0.0.24f72e0eD8WekO)



Merci

[S-XVI]

J'ai toujours rien compris à cette option, dont mon A6 est équipée, je me contente de brancher mon iPhone via le câble

[chc91]

Sur la mienne, 03/2015, la phone box permet d'utiliser l'antenne extérieure pour améliorer la réception en BT, Ce n'est pas un chargeur à induction



Modifié 15 juin 2019 par chc91
inversion images

[S-XVI]

Merci pour les précisions, mais 590€ l'option, ça me parait démesuré !

[Jepasse]

Alors dans la mienne ça recharge bien (et vite) mon portable en mode induction en plus de profiter du gain de l'antenne

J'ai un S7 Edge

[chc91]

peux tu faire une photo de ton installation phonebox, je suppose qu'il y a l'indication iQ dessus ce qui n'est pas le cas de la mienne

[Jepasse]

Voilà la photo

Effectivement il y a un logo IQ





[chc91]

avec le logo iQ il y a la recharge par induction et c'est valable avec tous les téléphones compatibles à partir de iPhone 7 ou 8. J'ai un 8 que je recharge par induction à la maison

[chc91]

sur la notice MMI 2017 11

[couettecouette]

Salut à tous. Je déterre ce sujet.

Les entrées usb servent uniquement de charge ou bien sont elles reliées à l’AMI? Quid de la prise auxiliaire?
Merci à tous.

[Jepasse]

Via la prise USB je peux écouter la musique contenue dans mon Phone plus de le recharger

Mais je ne peux pas faire de mirorring



La prise Aux, jamais utilisée



Je ne sais pas si cela répond à ta question

[couettecouette]

Tu écoute la musique depuis l’iPhone ou tu gère depuis le MMI ?

T’as moyen dessauer la prise auxiliaire?

[Jepasse]

J'ai un telephonne Android, mais une fois celui ci connecté en USB je gère la musique du tél avec le MMI.

Ceci dit je me sers d'une carte SD



Pour la prise Aux, il faut que je trouve un câble

[couettecouette]

Oh merci d’avoir pris le temps de tester.

J’attends ton retour.

[pierrotori]

@couettecouette as tu installé le chargeur IQ OEM  ?

[couettecouette]

Oui effectivement c’est installé et j’en suis plus que ravi! C’est en parfait harmonie avec le CarPlay wifi de nos copains du soleil levant. Aucun fils, c’est parfait.



Bon par contre j’ai eu quelques soucis avec le reste. Étant donné que la prise AMI ne correspondait pas avec l’accoudoir il a fallut que je me réadapte (avec un faisceau Ali) sur le nouveau bloc qui compte 1 jack et 2 usb. Branchement donc de ce nouveau module. À l’arrière, 2 faisceaux, l’un qui correspond à la prise verte du quadlock derrière le MMI et l’autre qui se branche à la sortie LVDS jaune. Le jack fonctionne niquel, comme avant, streaming etc... par contre pour les usb je n’est que l’alimentation, donc en gros je peux charger des trucs dessus mais ce n’est pas détecté par le MMI. Je pense que cela vient de la différence de configuration du brochage LVDS entre MMI3G+ et ce modèle qui provient d’un MIB. Enfin bref, désolé pour ce pâté mais c’était épique comme modif. Ne me servant pas de l’usb je m’en fou un peu mais ça peut être pratique alors je vais creuser un peu pour voir...

[pierrotori]

vous avez la référence du chargeur induction ?

l'autre boitier j'ai trouvé l'OEM, c'est le  4G0035736

[couettecouette]

La partie chargeur induction c’est 4G0864981P

[pierrotori]

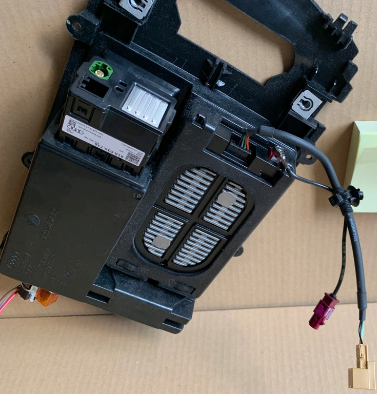

quand je regarde ca

on a donc une prise allume cigare comme j'ai aujourd'hui

et aussi la prise verte quadlock vers MIB car mmi3GP ce n'est pas une quadlock

je vois une prise beige surement pour l'alim



et une quadlock violette, pour la partie téléphonie je suppose ?

En combinaison avec l’Audi connect, l’Audi Phone Box dispose d’une fonction de téléphone de voiture via lecteur de carte SIM ou profil rSAP



ce modèle comme tu le dis, est donc fait pour un MIB puisque apparu en 2015 sur les FL



Modifié 22 mars 2020 par pierrotori

[couettecouette]

Sur la partie chargeur induction la fiche violette ainsi que la fiche beige c’est pour l’alimentation et aussi la prise téléphone c’est plug&play avec ton accoudoir existant.

Sur la partie Jack et double USB la fiche verte vient se connecter à la fiche jaune derrière le MMI et le petit emplacement en dessous viens sur le la fiche verte du Quadlock du MMI

Modifié 22 mars 2020 par couettecouette

[pierrotori]

c'est plug and play pour la fiche violette et beige si tu as l'option téléphone dans l'accoudoir, non ?



dans mon accoudoir j'ai une prise allume cigare et la prise AMI

[couettecouette]

Ah merde. Ba du coup oui c’est plug si tu as déjà l’embase téléphone de voiture. En terme d’alimentation c’est un peu compliqué. J’ai remarqué que la fiche beige était relié (mais je ne sais où exactement) au MMI pour l’alimentation. Car quand tu débranche le MMI, alors le chargeur induction ne fonctionne pas, il n’est donc pas pris en direct. Ça doit certainement passer par la fiche bleu du quadlock qui gère le Bluetooth. La fiche violette quand a elle est relié directement à l’antenne requin.

[couettecouette]

Le 22/03/2020 à 07:54, couettecouette a dit :

par contre pour les usb je n’est que l’alimentation, donc en gros je peux charger des trucs dessus mais ce n’est pas détecté par le MMI.

Bon ba je sais pas ce que j’ai branlé mais là je viens de retester avec une clé USB et elle est reconnu dans les sources média (les 2 ports).
Donc au final avec un câblage ali à 40€ ça passe nickel.

Par contre les 2 ports ne sont pas reconnus en même temps. Donc si je met 2 clés je n’en ai qu’une seule qui s’affiche à l’écran, obligé de permuter les clés.



Vous qui avez ce système, c’est pareil pour vous?

[Kingarthur]

Le 22/03/2020 à 16:38, couettecouette a dit :

Sur la partie chargeur induction la fiche violette ainsi que la fiche beige c’est pour l’alimentation et aussi la prise téléphone c’est plug&play avec ton accoudoir existant.

Sur la partie Jack et double USB la fiche verte vient se connecter à la fiche jaune derrière le MMI et le petit emplacement en dessous viens sur le la fiche verte du Quadlock du MMI

Bonjour à tous,



Etant sur le point de démonter la console centrale, je me dis que j'aimerais bien mettre le chargeur à induction.

Je viens donc logiquement faire appel au roi du bricolage : Couettecouette !



J'ai peut-être trouvé le bloc chargeur IQ, ref.: 4G1035502 ... ce qui ne correspond pas aux différentes réf. que je vois ici, bizarre...

J'ai déjà le phonebox, et j'aimerais savoir s'il y a des câbles à ajouter ou à modifier pour installer ce module ... et s'il y a du codage à faire.



Merci d'avance si vous pouvez m'éclairer .

[couettecouette]

Salut. Nan tu n’as rien à ajouter, juste à permuter la partie charge QI.



[snowfree52]

je relance un peu le topic mais si j'ai bien compris, quand on a l'audi phone box, tous les fils sont déjà présents dans l'accoudoir pour installer le chargeur sans fil d'origine ?

C'est dur à démonter ?

cette piece suffit ? :

Modifié 19 mai 2021 par snowfree52

[couettecouette]

Salut.
Ba si tu as exactement le même emplacement sauf que c’est pas de la charge induction oui il n’y a pas de soucis. Ça vient en lieu et place.
Moi j’ai changé l’accoudoir complet car j’avais juste la prépa 2w.

Le truc chiant c’est que je pense pas que ça sorte même en faisant levier car on voit sur la photo que les ergots se libère par en dessous. Et donc en gros il faudra que tu démonte tout la console centrale afin d’accéder par en dessous pour faire le changement.
Pas compliqué mais du temps, je dirais entre 2 et 3h en fonction de ton aisance. Il y a un super tuto pour le démontage de la console :





[~Oo~]

Le 19/05/2021 à 14:28, couettecouette a dit :

Salut.
Ba si tu as exactement le même emplacement sauf que c’est pas de la charge induction oui il n’y a pas de soucis. Ça vient en lieu et place.
Moi j’ai changé l’accoudoir complet car j’avais juste la prépa 2w.

Le truc chiant c’est que je pense pas que ça sorte même en faisant levier car on voit sur la photo que les ergots se libère par en dessous. Et donc en gros il faudra que tu démonte tout la console centrale afin d’accéder par en dessous pour faire le changement.
Pas compliqué mais du temps, je dirais entre 2 et 3h en fonction de ton aisance. Il y a un super tuto pour le démontage de la console :





Bonsoir la compagnie.

j'ai un tel Audi dans la console, est ce que je peux le remplacer par le IQ sans tout démonter? et d’ailleurs a quoi sert ce tel? ne me dites pas pour telephoner lol sérieux tout le monde utilise son tel perso en bt et main libre non?.
