Branchement caméra de recul

[Risbocat]

Bonjour, j’ai acheté un kit de caméra de recul intégrée ds une poignée remplaçant celle d’origine et souhaite un tuto ou de l’aide pour raccorder l’alimentation au feu de recul.

Merci de votre conseil.





Envoyé de mon iPhone en utilisant Tapatalk

[Risbocat]

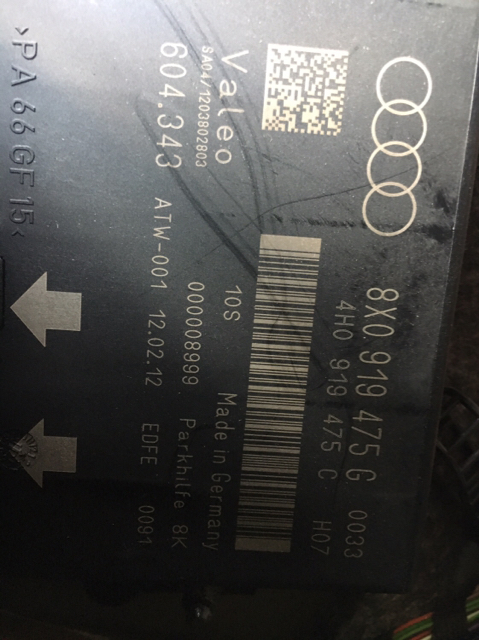

Est il possible de récupérer le 12v + du feu de recul au niveau de ce boîtier Parking System qui est à droite du coffre?


Envoyé de mon iPhone en utilisant Tapatalk

[floMAC78]

Hello, je ne pense pas que ce soit une super idée. Si tu as le boîtier de joyeauto il y a un fil pour la caméra de recul. Tu peut prendre le plus dessus directement comme tu est obliger de tirer un fil pour la vidéo. Ne l’a fait pas passer dans les montant avec les airbag latéraux il faut pas.

[Risbocat]

Hello, je ne pense pas que ce soit une super idée. Si tu as le boîtier de joyeauto il y a un fil pour la caméra de recul. Tu peut prendre le plus dessus directement comme tu est obliger de tirer un fil pour la vidéo. Ne l’a fait pas passer dans les montant avec les airbag latéraux il faut pas.

Merci pour l’info, je vais donc éliminer la transmission ss fil et tirer les deux câbles.
Par contre en branchant au fil + rrearcam du boîtier JoyeAuto, ça switche automatiquement en engageant la marche arrière?


Envoyé de mon iPhone en utilisant Tapatalk

[floMAC78]

Merci pour l’info, je vais donc éliminer la transmission ss fil et tirer les deux câbles.
Par contre en branchant au fil + rrearcam du boîtier JoyeAuto, ça switche automatiquement en engageant la marche arrière?


Envoyé de mon iPhone en utilisant Tapatalk

Je te le conseil oui en plus les modules radio fonctionne pas super bien perte de qualité ect...

Oui tu branche, vérifie les pins du boîtier joyeauto pour activer la caméra et tu branche tout fonctionnera nikel

[Risbocat]

Salut,
J’ai enfin pris le temps d’installer la poignée caméra et surtout de faire passer les câbles proprement...
Manque de bol ça ne marche pas, j’ai pourtant bien mis le pin du boîtier sur caméra aftermarket, je ne suis pas sur que quand je met la marche arrière ça n’alimente et ne diffuse pas la vidéo.
J’ai essayé de brancher du 12 v direct sur la caméra mais pas d’image projetée sur l’écran.
Comment tester la fonction du boîtier qd je met la marche arrière...
Une idée? quelqu’un a déjà connecté une caméra sur le boîtier Joyeauto ?






Envoyé de mon iPhone en utilisant Tapatalk

[bnic33]

Salut Risbocat, j'ai fait le montage il y a peu sur mon Q3. Avec le boitier Joyeauto, il y a 2 montages possibles suivant ton type de boite de vitesse.

Si comme moi tu as une manuelle, alors le montage est un peu moins simple. Voici une illustration pouvant t'aider. Pour l'alimentation de la camera, afin d'éviter les messages d'erreur dûs à la conso électrique de la camera sur le circuit du feu de recul, j'ai tiré une alim depuis le panneau de fusible et placé un relai.

[Risbocat]

Merci de ta reponse, étant donné que j’ai moi aussi une boîte manuelle, peux tu m’indiquer ou as tu connecté l’alim de feu de recul dans la boîte à fusible et quel type de relais utiliser.
Un autre point, en plus du câble vidéo j’ai un câble d’alim deux brins branché sur la caméra et amené au niveau du poste.
Selon le schéma je ne vois qu’un fil d’alim, que fais je du + et du -
Merci.


Envoyé de mon iPhone en utilisant Tapatalk

[bnic33]

Le 28/03/2020 à 00:40, Risbocat a dit :

Merci de ta reponse, étant donné que j’ai moi aussi une boîte manuelle, peux tu m’indiquer ou as tu connecté l’alim de feu de recul dans la boîte à fusible et quel type de relais utiliser.
Un autre point, en plus du câble vidéo j’ai un câble d’alim deux brins branché sur la caméra et amené au niveau du poste.
Selon le schéma je ne vois qu’un fil d’alim, que fais je du + et du -
Merci.


Envoyé de mon iPhone en utilisant Tapatalk

Comme les images parlent plus qu'un long discours,  je t'ai fait un petit schéma de mon câblage qui fonctionne très bien.

Je te communique aussi les liens pour le repiquage dans le tableau fusible et le relais :

https://fr.aliexpress.com/item/32847981383.html?spm=a2g0s.9042311.0.0.2e656c37y6i8Cy

https://fr.aliexpress.com/item/4000136104881.html?spm=a2g0s.9042311.0.0.2e656c37y6i8Cy









[Bap33]



Bravo pour l'explication ! Ca paraît très clair !

[Frix]

+1 cela devrait en aider plus d'un...

[Risbocat]

Merci beaucoup,
Je vais profiter du confinement pour terminer ça...


Envoyé de mon iPhone en utilisant Tapatalk

[Risbocat]

J’ai fini par reprendre les schémas que tu indiques et installé le relais.
tout semble bien raccordé, j’entends bien le parti clic quand j’engage la marche arrière mais rien ne se passe.
Comment tester si la caméra est bien alimentée et peut être tester la caméra en elle même car c’est peut être elle qui est HS depuis le début.

[Risbocat]

Salut, je m'auto répond car j'ai trouvé, j'ai controlé avec le testeur pic fil les différentes bornes du relai et en fait je n'avais rien à la borne 30 (Après-Contact) car tout simplement, je devais mettre deux fusibles au niveau du repiquage, l'origine pour l'essui glace arrière et celui livré avec le relais.

J'entendais bien l'actionnement du relais mais le +12V ne traversait pas celui-ci.

Si ça peut servir...

Pour ce qui est du réglage dans le menu Rear View du boitier Joyeauto, aucune différence de mettre Guideline, Video ou bien RCA 360 dans le cas de ma boîte manu.

[Frix]

Merci de ton retour !

[Risbocat]

Le 12/12/2024 à 15:06, Risbocat a dit :

Salut, je m'auto répond car j'ai trouvé, j'ai controlé avec le testeur pic fil les différentes bornes du relai et en fait je n'avais rien à la borne 30 (Après-Contact) car tout simplement, je devais mettre deux fusibles au niveau du repiquage, l'origine pour l'essui glace arrière et celui livré avec le relais.

J'entendais bien l'actionnement du relais mais le +12V ne traversait pas celui-ci.

Si ça peut servir...

Pour ce qui est du réglage dans le menu Rear View du boitier Joyeauto, aucune différence de mettre Guideline, Video ou bien RCA 360 dans le cas de ma boîte manu.

Et bien ça a fonctionné pendant un mois et puis j’ai commencé à avoir l’image qui commençait à saturer, puis plus d’image du tout, écran noir.
j’ai pensé tout d’abord à une cam défectueuse, j’en ai donc racheté une et reconnectée mais rien, même chose, écran noir quand je met la marche arrière et que le relais s’enclenche.
vérification des branchements fait à l’avant au niveau du boîtier et rien à bougé c’est OK.

Je ne comprends pas…

[Frix]

Tes fusibles sont toujours bons ?? Et au bon ampérage ??

[Risbocat]

Le 13/03/2025 à 17:18, Frix a dit :

Tes fusibles sont toujours bons ?? Et au bon ampérage ??

En fait tout Ok niveau branchements mais en fait les câbles de liaison alim et vidéo, se sont sectionnés avec la tôle du hayon au niveau de la gaine caoutchouc, j’ai trouvé l’endroit en re tirant les câbles.
J’ai donc une caméra toute neuve, pensant que c’est elle qui m’avait lâché.

[Frix]

C'est ballot .....



Content quand même que tout soit rentré dans l'ordre !

[serpol06]

Bonjour

n'ayant ni de gps ni de caméra de recul sur mon Q3 j'ai opté pour l'installation d'un carplay avec la camera. Par la suite ne souhaitant pas percer la carrosserie j'ai acheté sur aliexpress une poignée avec caméra. j'ai déjà passé le câble pour la vidéo. La camera fournie avec le carplay n'avait pas besoin d'une alimentation séparée. Alors que celle d'aliexpress oui. J'aimerai ne pas devoir tout redémonter et trouver un +12 v dans le coffre. Par ailleurs je n'arrive pas à trouver le câble sur lequel que je peux me repiquer des feux de recul.

J'ai un boitier pour l'attelage mais je ne sais pas si je peux me prendre dessus

merci pour votre aide
