[Tuto] Changer des LEDS HS sur un feu stop

[jdmax]

Bonjour à tous,

Confronté a un problème de LED HS sur mon feu stop central de mon A5 Coupé, j'ai dans un 1er temps envisagé de remplacer le feu complet, en voyant les tarifs, plus de 100€ pour de l'origine et 60/70€ pour de l'adaptable chinois.

Avant de choisir l'option remplacement, je démonte le feu pour regarder de plus près sa conception et voir si je peux éventuellement le réparer.

Après démontage le remplacement des LEDS HS me semble facile à faire, je me lance donc dans la recherche de LED neuve, ça n'a pas été simple car il n'y a pas de référence, après recherches j'en trouve sur internet en Hollande pour 0.20€ pièce

j'en commande 20 pièces pour 4€, comme ça j'en aurait d'avance au cas ou.. avec les frais de port en suivi ça m'a couté 12€ (sans suivi 8€) livré en 3 jours.

j'en ai donc profité pour faire des photos et ce petit tuto pour ceux qui seraient dans le même cas que moi.

Avant toute chose, il faut être un peu bricoleur et surtout avoir un fer à souder (pour électronique) ou éventuellement quelqu'un sous la main qui sache souder.



Pour le démontage on est sur une A5 coupé, sur d'autres modèles de véhicules il faudra regarder comment se démonte le feu concerné , cette méthode est adaptable à tous les feux similaire avec ce type de LED ( pas forcement un feu central)

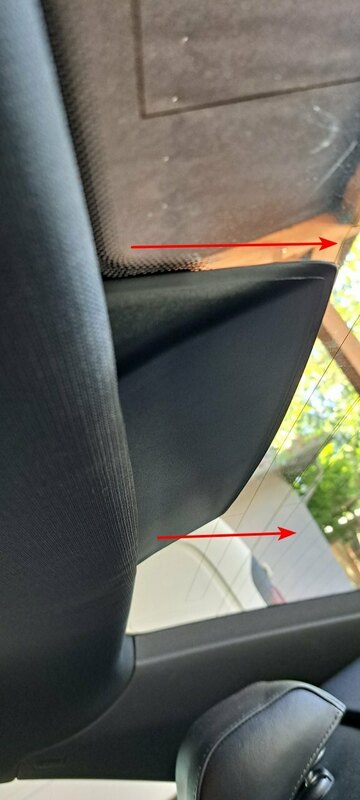

Pour démonter le feu dans un coupé c'est pas très pratique car on est mal placé sur les sièges arrière, il faut déclipser  le feux en tirant vers l'arrière, il ne faut pas hésiter à écarter un peu le ciel de toit pour faire sortir la partie qui n'est pas visible.



Après démontage on laisse le feu branché



On fait un test en appuyant sur les freins pour bien identifier les LEDS HS, dans mon cas 2 LEDS HS

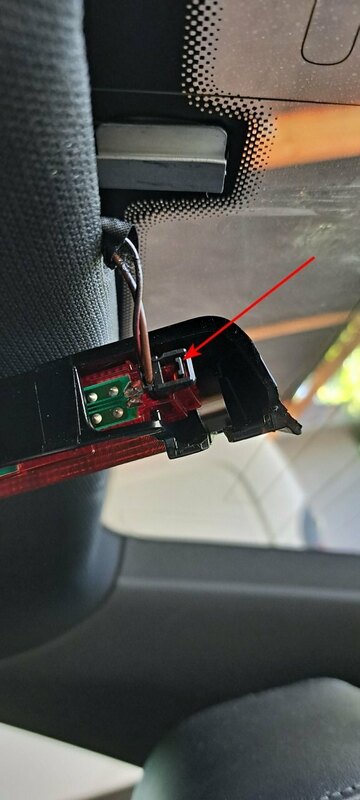

Après avoir coupé le contact on retire le connecteur en appuyant sur le petit clip en plastique (au bout de la flèche sur la photo ci-dessous)





Le feu est maintenant démonté, il faut maintenant retirer la partie transparente rouge du support noir (il faut savoir qu'il y a un point de collage au centre du feu, il faut casser ce point de collage en glissant un petit tournevis entre

les 2 partie et en faisant levier



Une fois Le point de colle cassé, il faut faire levier avec un tournevis sur le coté droit pour faire basculer la partie rouge.

La partie gauche ou il y a le connecteur se retire du support noir après avoir basculé le coté droit.









Il faut maintenant  décliper le circuit imprimé du cache rouge, on fait levier avec un petit tournevis sur les 8 encoches





on repère les 4 points de soudure correspondant aux LEDS HS, puis on les dessoudes







On vérifie le sens des LEDS avant de remettre les nouvelles, il y a un pan coupé sur un angle, les nouvelles devrons être posées dans le même sens.









On les positionne jusqu'à la butée des pattes et on soude de l'autre coté

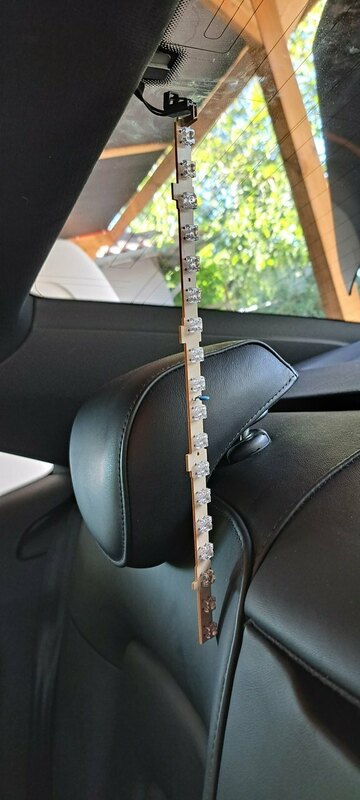

Après avoir soudé, on va aller tester sur le véhicule avant de tout réassembler, il suffit le mettre le connecteur sur les 2 pin, on ne peut pas se tromper de sens le connecteur est plus épais sur un coté ce qui empêche de le mettre à l'envers





Petit test





Le rouge est un peu différent comme ça, mais une fois remonté dans le plastique rouge on ne fait plus la différence.



pour le remontage, rien de plus simple on fait  le contraire du démontage, pas besoin de remettre le point de colle.



Voici un lien du site ou j'ai commandé les LEDS, avec le modèle il est surement possible d'en trouver ailleurs!



https://www.otronic.nl/fr/5mm-super-flux-piranha-led-4-broches-rouge.html



bilan de l'opération 40cts de LEDS et 1 heure de travail tout compris

Même si je compte l'achat des 20 LEDS avec frais de port  soit 12€ c'est une belle économie par rapport au remplacement du feu complet.





[Peaudours]

Très bien ce tuto, ça pourra servir à un très grand nombre d"entre nous.



MERCI



[s4_ludovic]

beau travail !

[Bap33]

Sympa ce tuto.
@jdmax Elle de quelle année ton A5 ?

Je vais déplacer ton sujet dans la section correspondante et aussi y faire un lien dans la « bibliothèque ».



[jdmax]

Bonjour, elle est de 2012

Merci
