Panne assistance fermeture porte AG option "soft close"

[skwal31]

Bonjour,

J'ai donc l'assistance de la porte arrière gauche qui ne fonctionne plus.

1 : diag VCDS : code défaut 02115 unité de fermeture du verrouillage central : signal impassible...

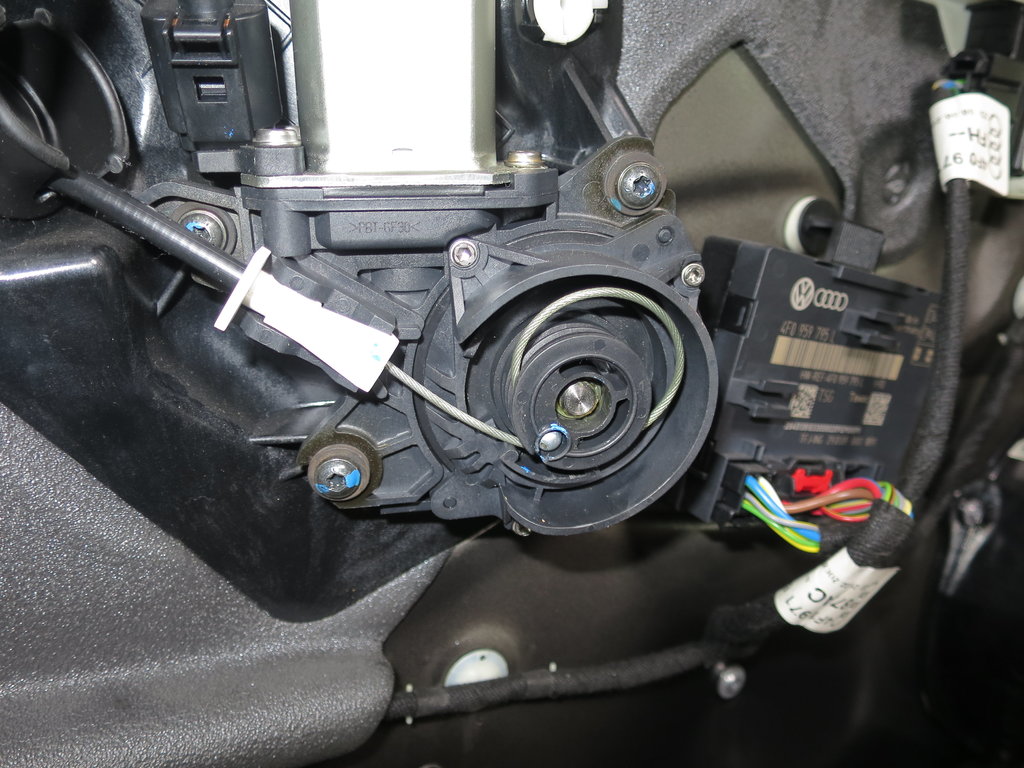

2-  dépose du panneau arrière droit pour constater le type de problème :  le câble détendu ci-desssous





Le système dans le panneau de porte ressemble à cela :









3 - simulation de la fermeture de porte avec un tournevis engagé dans la serrure pour déclencher le sytème d'assistance : test ok le moteur fonctionne bien.



4 - dépose du panneau de la portière opposée pour comparer le fonctionnement

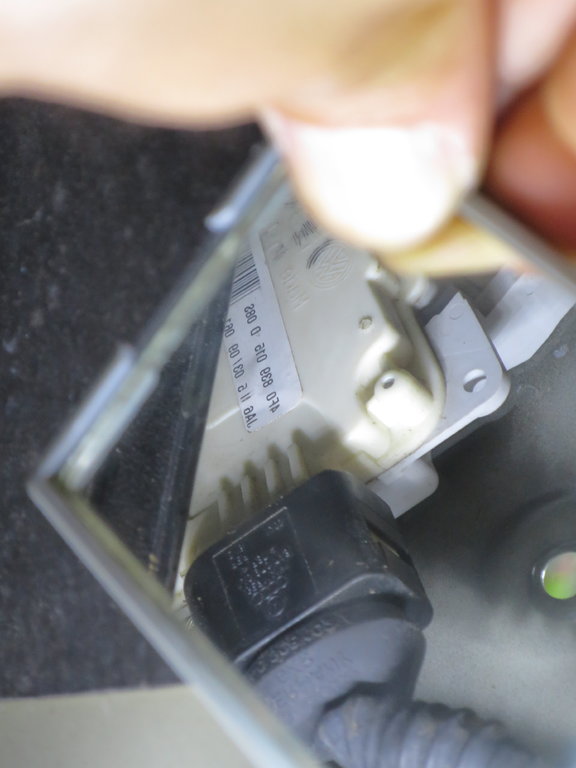

4 - dépose du moteur d'assistance pour suivre le câble vers la serrure..ça devient plus compliquer pour y voir quelque chose sans démonter le cadre de la vitre...donc utilisation d'un miroir pour comprendre le problème :

J'ai pu relever la référence de ma serrure sans aller plus loin dans le démontage, pour faire des recherches sur le fonctionnement... réf : 4f0 839 015 D08S

La panne ne proviendrait pas du système d'assistance, ni même de la serrure, mais du câble entre le système d'assistance et la serrure. l'oxydation (humidité) aurait eu raison de la fixation du câble sur la serrure...rupture nette.

J'ai beau parcourir le net depuis plusieurs heures avec ma référence, mais je ne trouve que des serrures neuves et d'occasions à la vente...

Aucun accessoire associé à cette serrure ou même du système d'assistance...



Pensez vous que je pourrais trouver uniquement le câble en concession ?



Certains d'entre vous sont aguerris pour les recherches sur des sites allemands, moi j'ai beaucoup de mal.

Pas trouvé également un tuto qui se rapprocherait de mon problème.



Besoin de vos avis, stp.

Merci !













Modifié 9 septembre 2018 par skwal31

[RABITO]

Je pense qu'il faudrait que tu démonte la pièce , pour avoir la même .

Sur ebay il ne vendent que des ensembles complet serrures +cables  .

@+Olivier .

[Megatron]

Salut



Tu devrais voir en concession si le cable est vendu separé. Si oui, tant mieux, sinon, vu le prix d'une serure chez Audi tu peux acheter celle de mon lien, c'est pour le cote gauche a l'arriere.



https://www.ebay.de/itm/Audi-A6-4F-RS6-Allroad-Turschloss-ZV-hinten-rechts-Zuziehhilfe-orig-4F0839016D/273145998644?hash=item3f98c52d34:g:rAMAAOSwvutax8AK

[remi_rco]

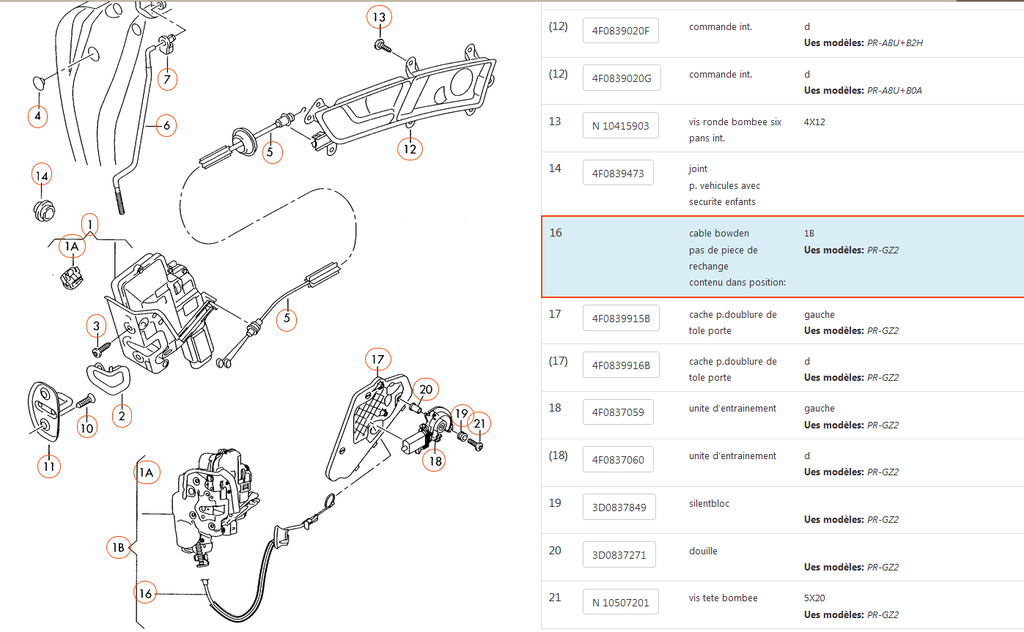

Si c'est le câble N° 16 sur cette planche , pas de pièces détachées en rechange d'après le site consulté. Bonne recherche.

[skwal31]

@ RABITO, Megatron et remi_rco, merci pour vos contributions. C'est bien ce câble n°16. Je vais tenter l'achat d'une pièce d'occasion pour récupérer ce câble si pas vendu au détail en cc...



Savez vous si l'on peut sortir la serrure sans démonter le cadre complet de la vitre car j'ai l'impression que le guide de la vitre va me gêner pour sortir la serrure.



Modifié 9 septembre 2018 par skwal31

[skwal31]

Serrure complète avec les câbles commandée sur ebay : https://www.ebay.de/itm/Audi-A6-4F-RS6-Allroad-Türschloss-ZV-Hinten-links-Zuziehhilfe-orig-4F0839015D/273029154885?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649



Tarif en concession : 220 € HT soit 264 € TTC

Ebay : 109 € avec frais de port. Réception dans une semaine.

Après avoir lu un peu tout les topic sur les problèmes de serrure, il semblerait que la serrure arrière se dépose sans avoir besoin de sortir le cadre de la vitre, mais uniquement en desserrant le guide... on verra bien, car cette serrure est un peu différente car elle intègre la commande du "soft close"...

J'en ai profité pour commandé les clips de fixation des garnitures de porte : réf : 6Q0 868 243    3,60 € HT les 8 en CC.





[skwal31]

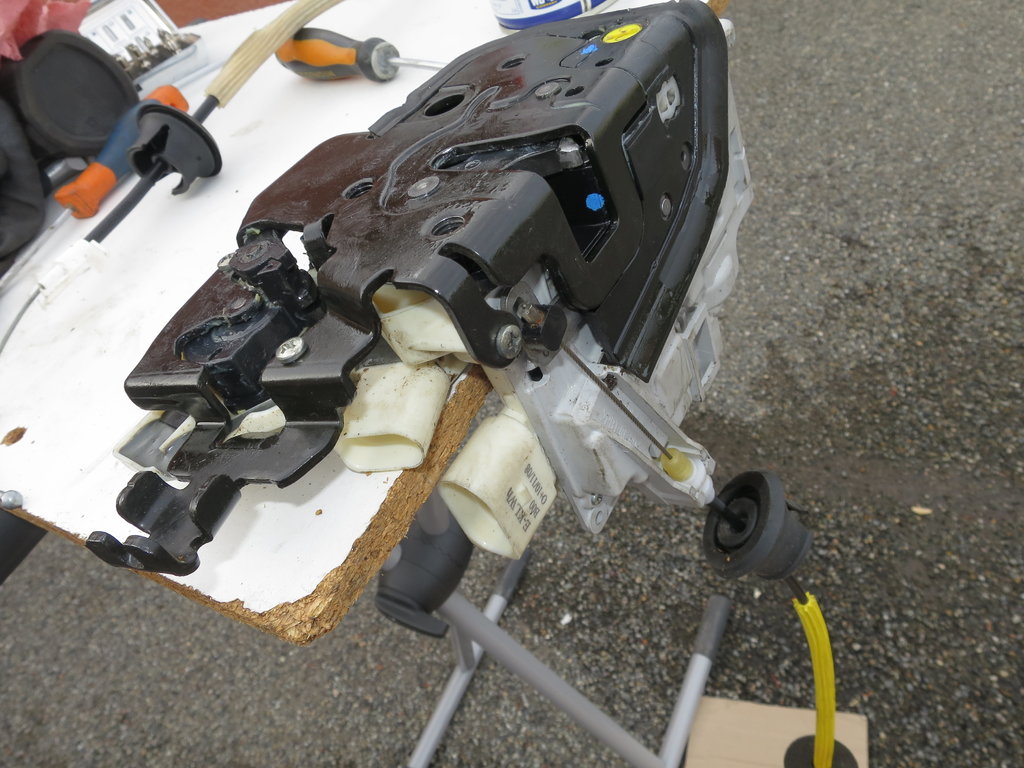

Démontage de la serrure pour comprendre la panne...

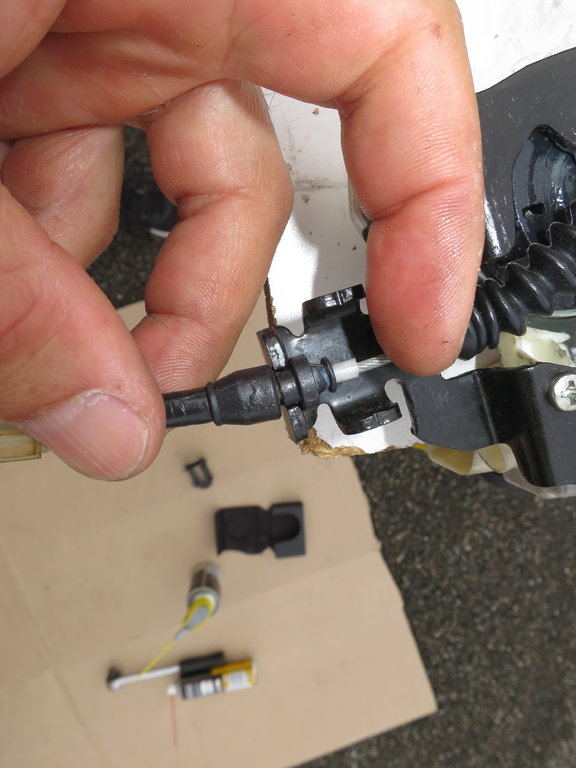

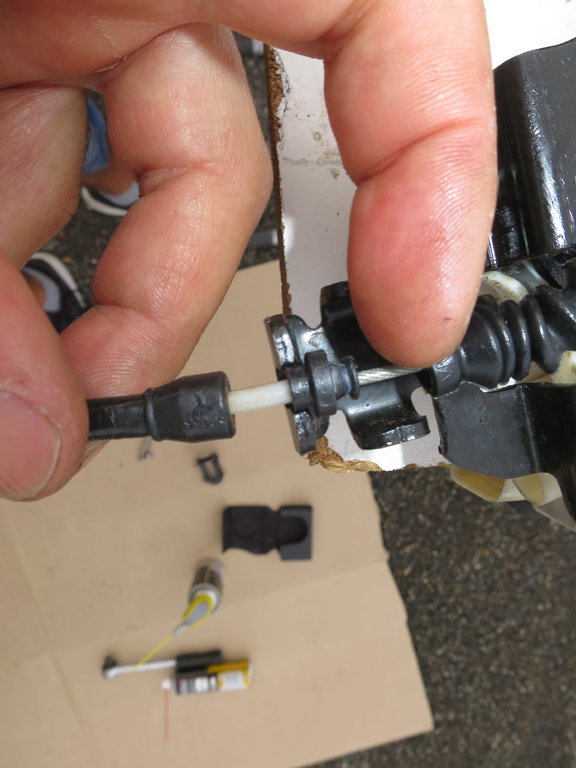

rupture de la pièce moulée qui fait office de butée...

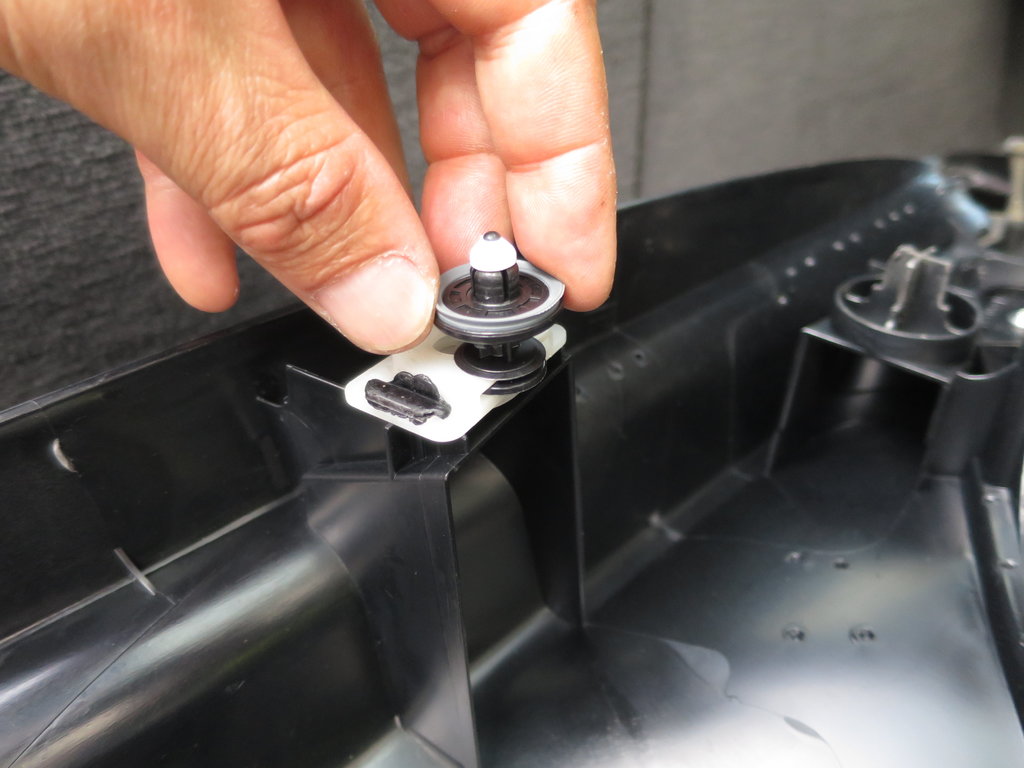

J'en profite pour mettre de nouveau clips pour faciliter le remontage du panneau.

J'attends la nouvelle serrure avec son câble lundi.





[RABITO]

Nickel  .

Helas certaines  options ont un coût en entretien  , mais tu va t'en tirer pour pas trop cher avec la compréhension du système de fonctionnement en prime  .

Bon remontage , merci pour le partage des infos Olivier .



[jackson-ms]

Bonjour à tous,



Content pour toi, et bien, un petit bout de plastique et...



Idem que Pascal, merci pour le partage!



Bye.

[skwal31]

Oui, c'est malheureux que pour un câble à moins de 10 € il faille remplacer une pièce complète d'une valeur de 265 € en concession...Je vais tenter d'aller voir un spécialiste cycle pour lui montrer ce câble et peut être le réparer pour une autre serrure qui pourrais connaitre le même problème...



[skwal31]

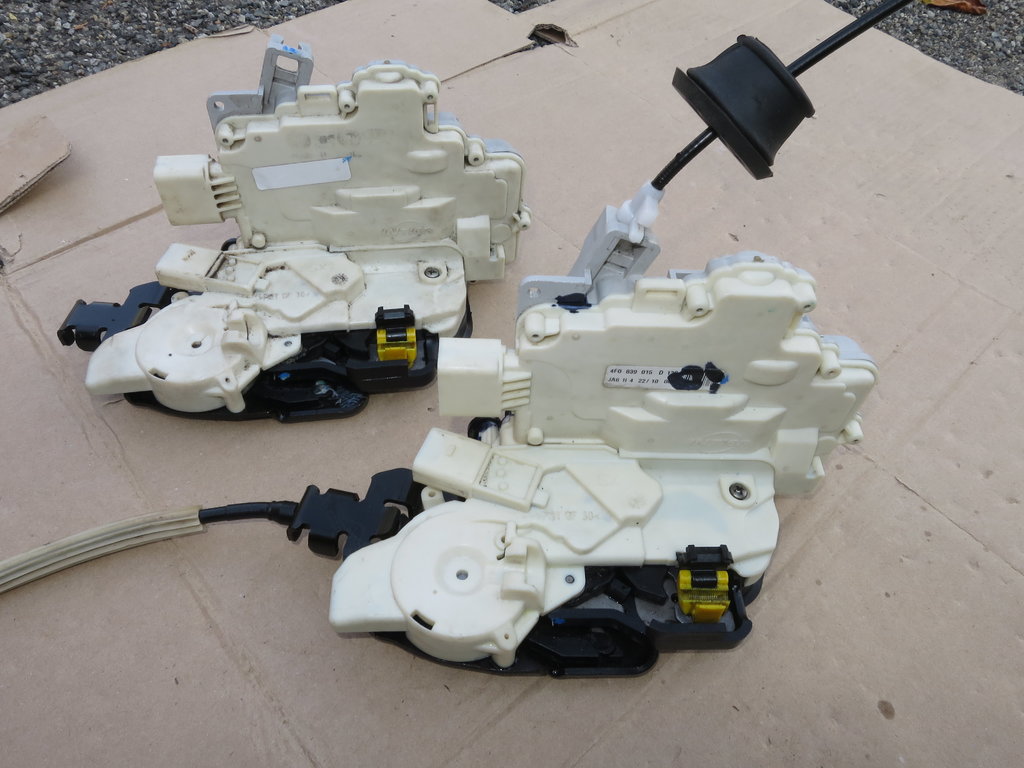

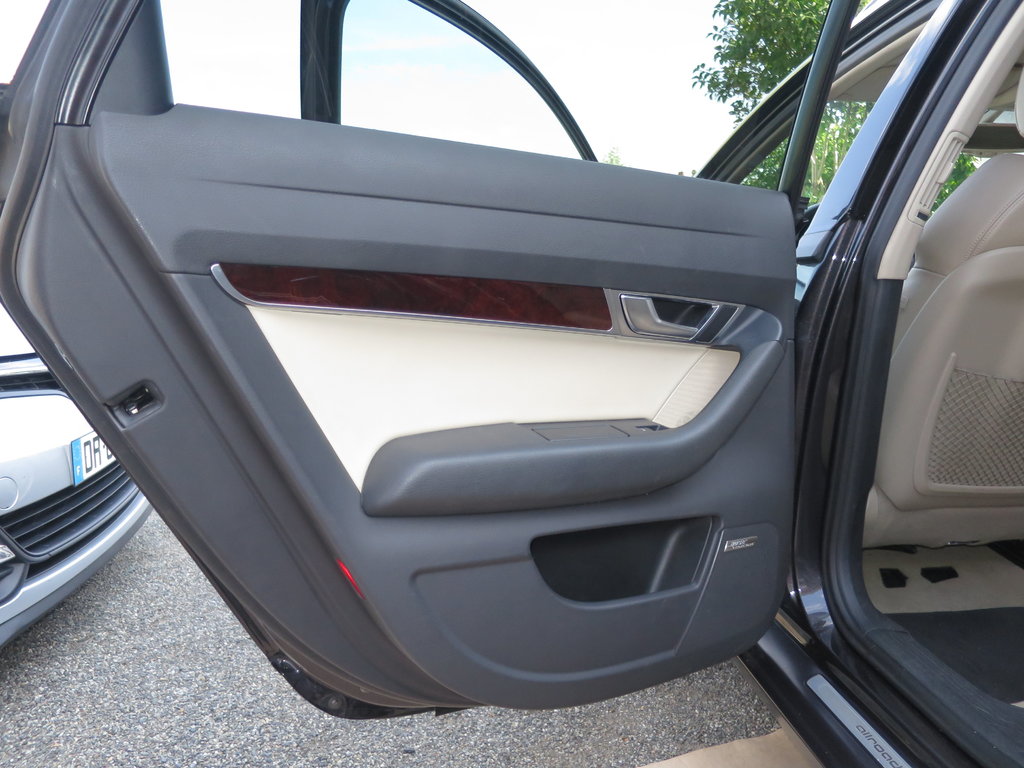

Serrure remplacée : fonction assistance à la fermeture opérationnelle.





[manu A6]

cool alors, bon boulot.

[remi_rco]

Bravo Olivier, belle réparation ! Je découvre cette option.

[skwal31]

Merci Rémi, l'objectif étant de réparer systématiquement tout dysfonctionnement pour conserver le véhicule en parfait état...tant que le tarif et les moyens techniques pour la réparation restent raisonnable...

Nous avons une base de connaissance énorme dans cette section, autant en profiter. C'est aussi assez plaisant de découvrir les systèmes en se documentant.

Nous avons aussi une mine d'or avec l'accès à ebay.de pour toutes pièces détachées d'occasions...

[ppmassa]

Du bon boulot bravo

[SamZ-69]

Bonne chose de faite, bravo...
