Installer un volant multifonction à la place d'un volant normal

[Romn971]

Bonjour :D :vert:



Comme tout est dit dans le titre, j'aimerais savoir si c'est possible de mettre, sur ma b5 phase 2, un volant multifonction (commande au volant, volume, etc...) et aussi car avec le système de navigation plus Audi, ça le fait mieux les commandes au volant :)



D’origine j'ai le volant 4 branche Audi, à mon avais, avec les connectiques et tout on peut réussir à brancher le volant multifonction de la même année pour après le monter



j'aimerais savoir si certains d'entre vous l'on déjà fait et comment ils l'ont fait, histoire d'avoir un tutoriel :)



voici une photo du volant que j'ai:



merci d'avance pour votre aide :icon_smile2: :icon_smile:

[a4ba]

Salut



J'ai un pote (ex mécano avion dans l'armée) qui l'a fait sur une B6 ! C'est un grand malade du type de WAUZZZ (qui est dans la même branche).



Cela doit donc être faisable.



Mais je ne pourrais pas t'en dire plus.

[Romn971]

Merci



j'ai commencé à regarder sur une voiture en pièce, et il faut récupérer un faisceau qui traverse toute la voiture de la console centrale aux baffes sur la plage arrière. mais là ou j'ai du mal, c'est récupérer l’embout qui va de la console centrale au volant et il passerai par une sorte de relais ou petit boitier branché aec les autres sous le volant



mais j'aimerais savoir si quelqu'un l'a déjà fait pour qu'il puisse 'aider, je ne suis pas sur que sur les B6 ce soit la même car la B6 est plus comparable à la B7 qu'à la B5

[scalpa88]

j'ai un volant comme toi sur mon A6 de 2001 avec les commandes radio , tout est d'origine .

le mieux pour toi c'est dejas de regarer si tu a les connecteurs en place mais pas branchés alors il te suffiras de trouver les pieces a brancher ,

pour les pièces

- il te faut l'airbag avec l'emplacement des commandes multifonction car l’ensemble est rivé

- les commandes multifonction , il y a plusieurs REF suivant les options

- le circuit imprimé dans le volant ou sont branchés les commandes, pareille il y a plusieurs versions

- le calculateur volant multifonction sur le porte relais sous la colonne de direction , plusieurs REF aussi

- la bague collectrice de colonne de direction avec option volant multifonction et suivant les autres option que tu a exemple ABS ESP etc...



voici des photo de mon audi



- l'airbag avec emplacement et cable des touche radio

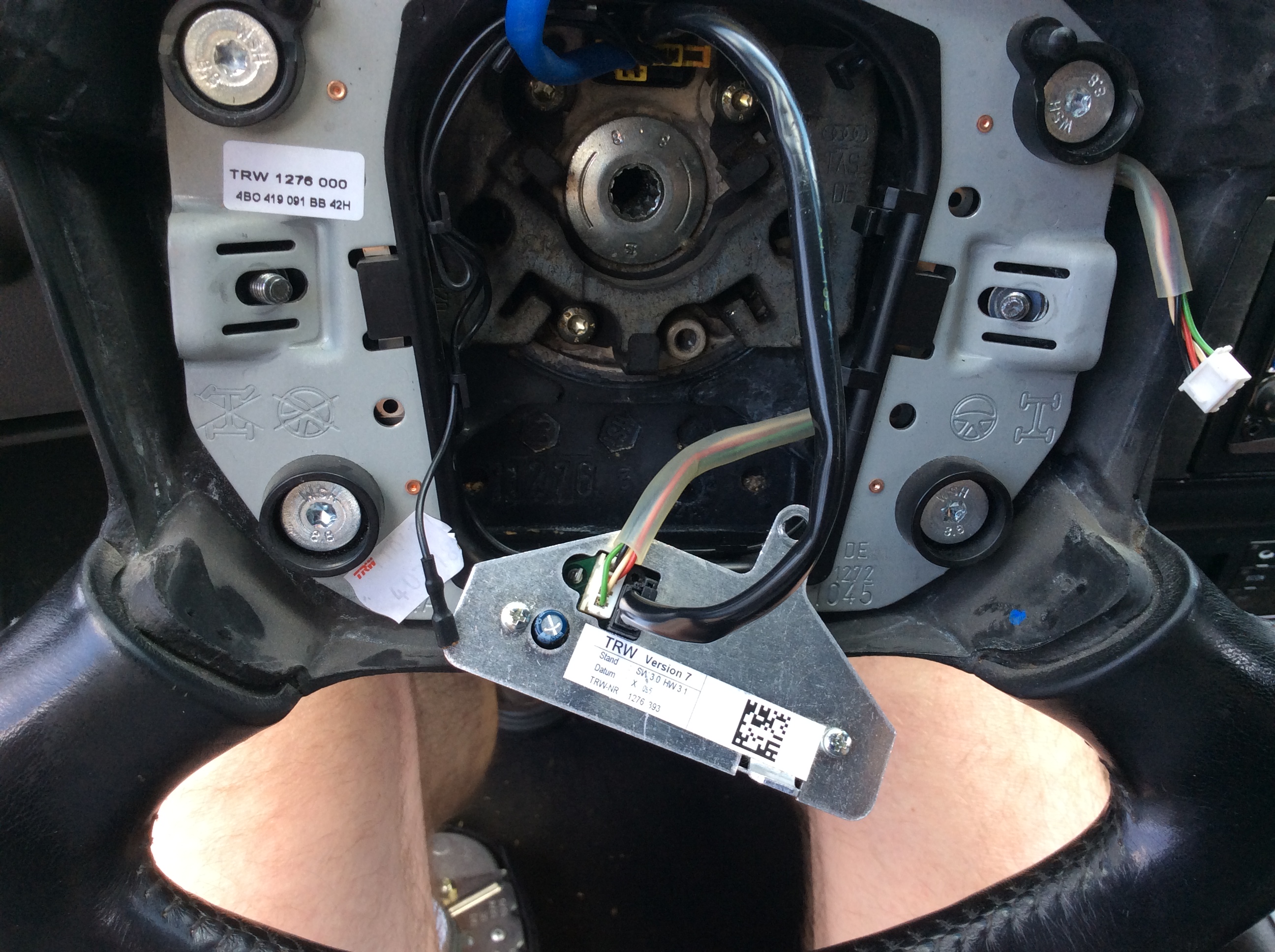

-le circuit ou vient se connecter les commandes





- les commandes , plusieurs ref suivant telephone ou pas

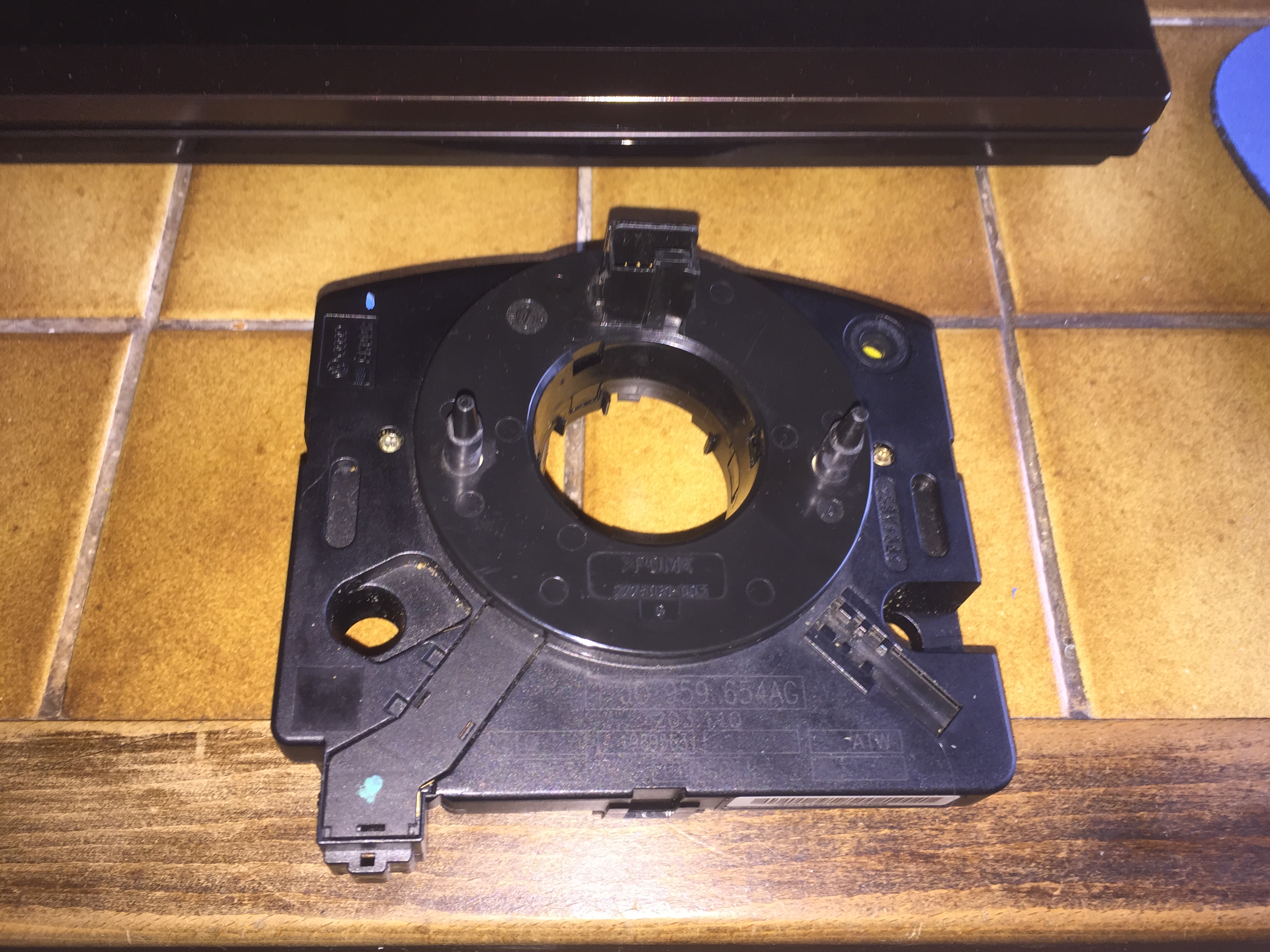

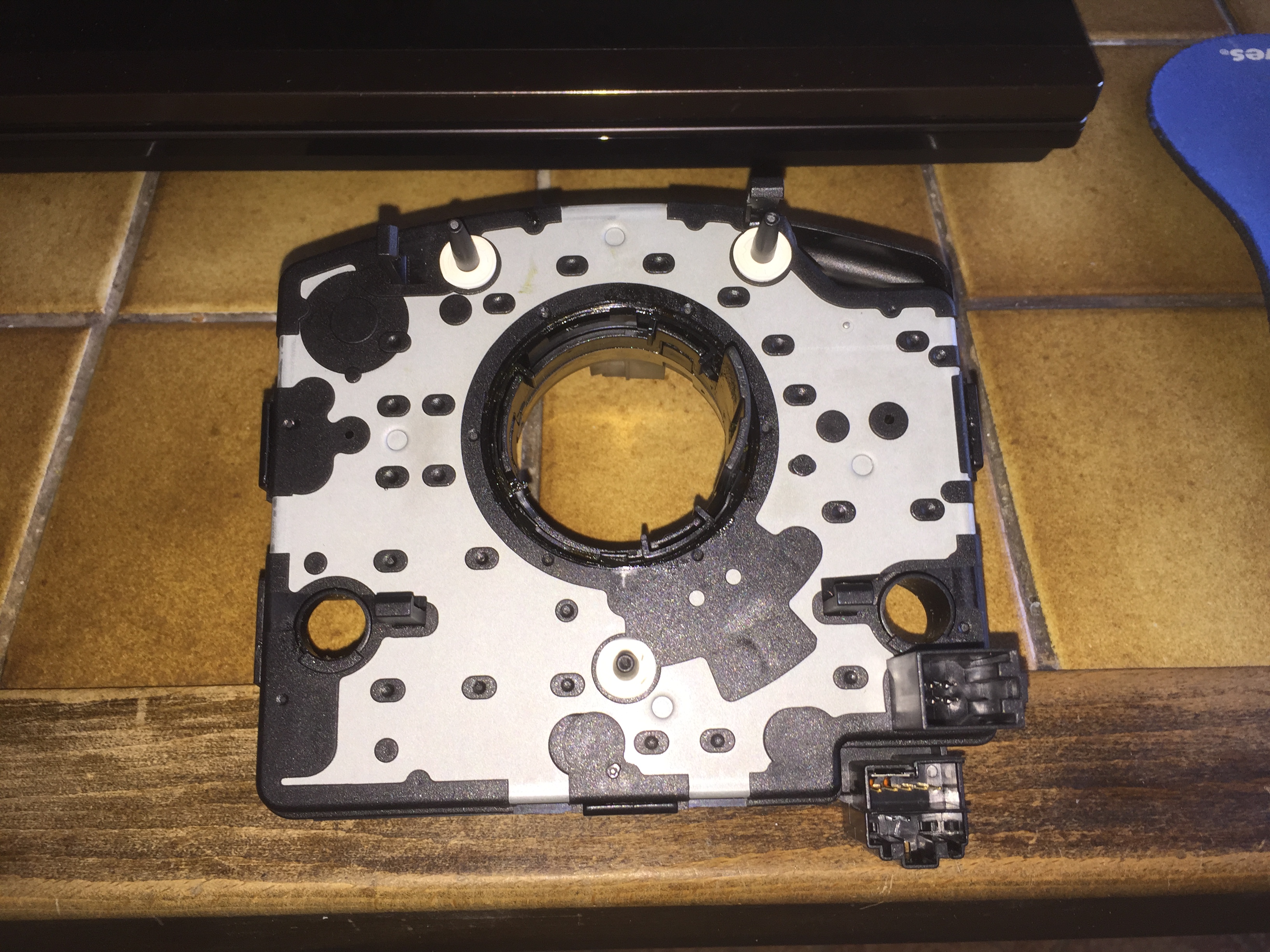

- la bague collectrice

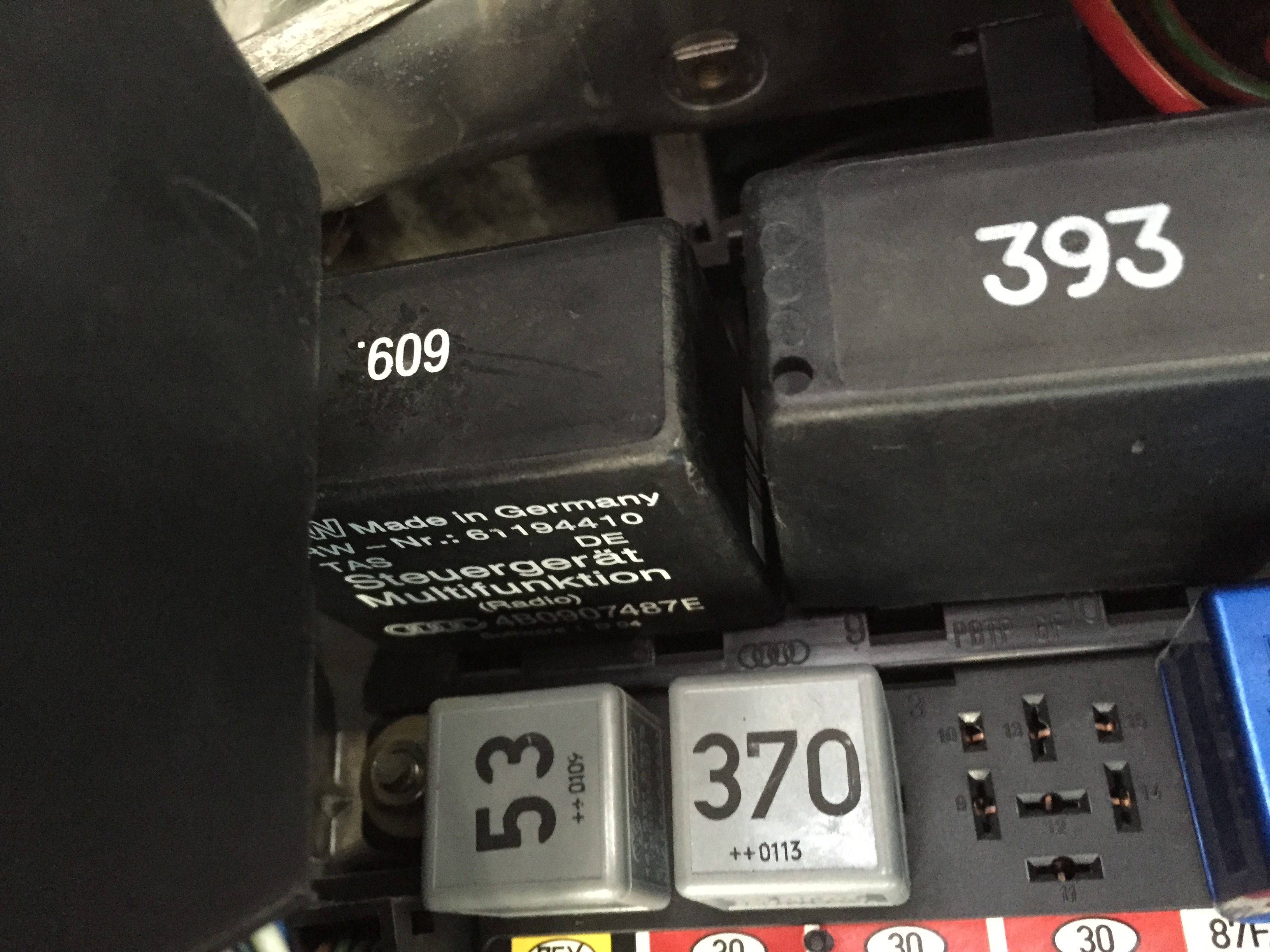

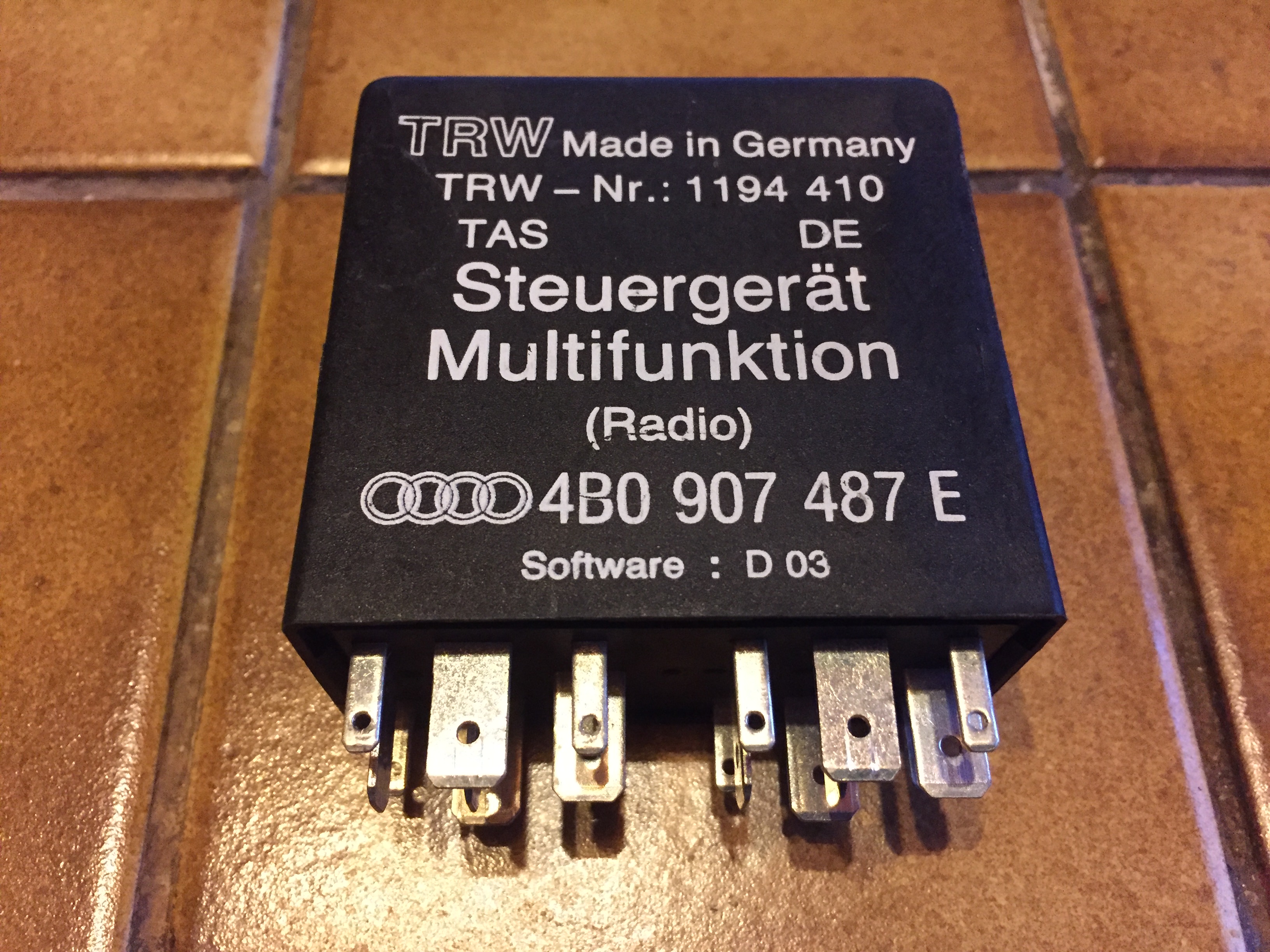

- le calculateur 609 sous la colonne de direction , voir si tu a les connecteurs dejas en place

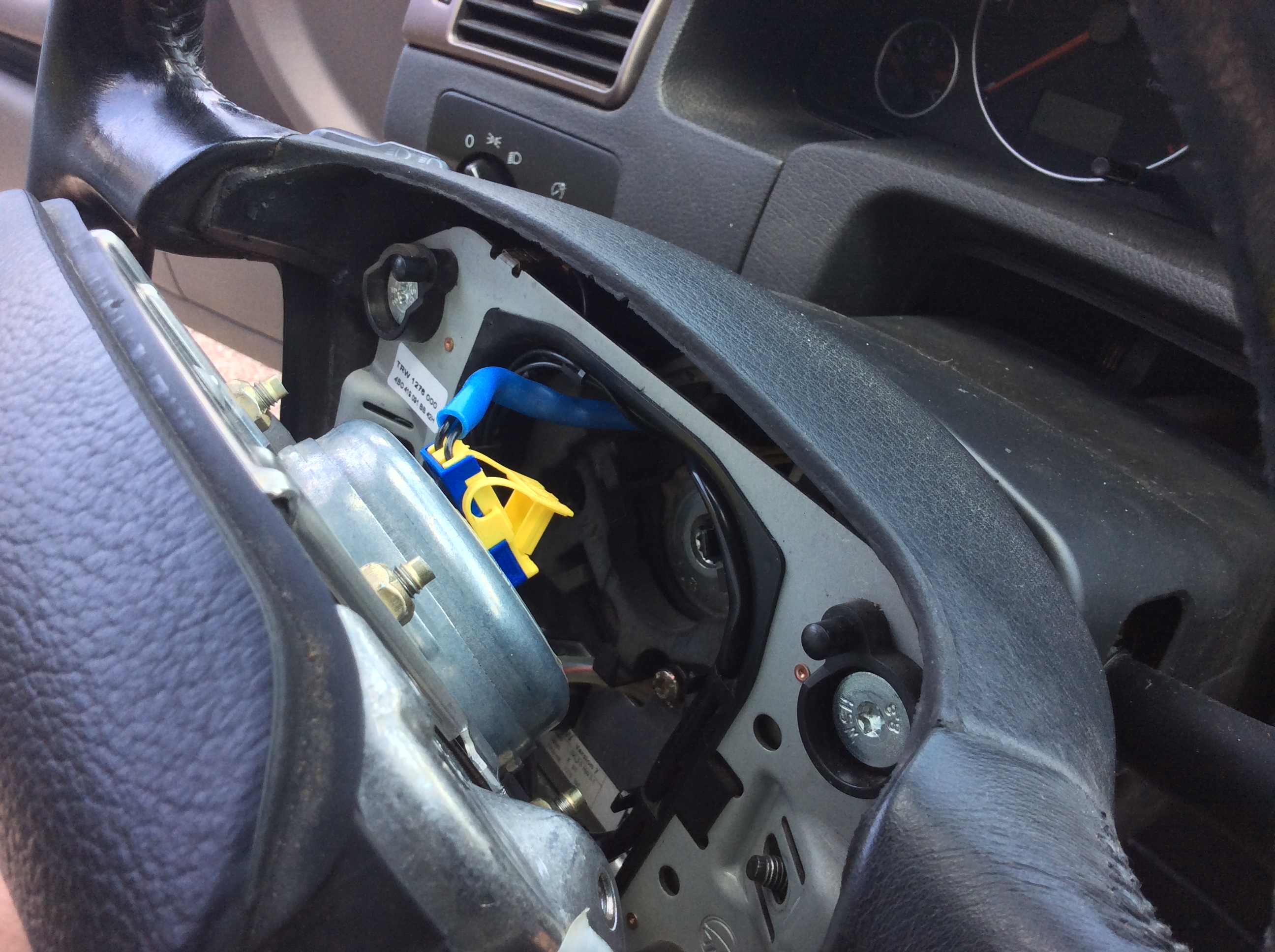

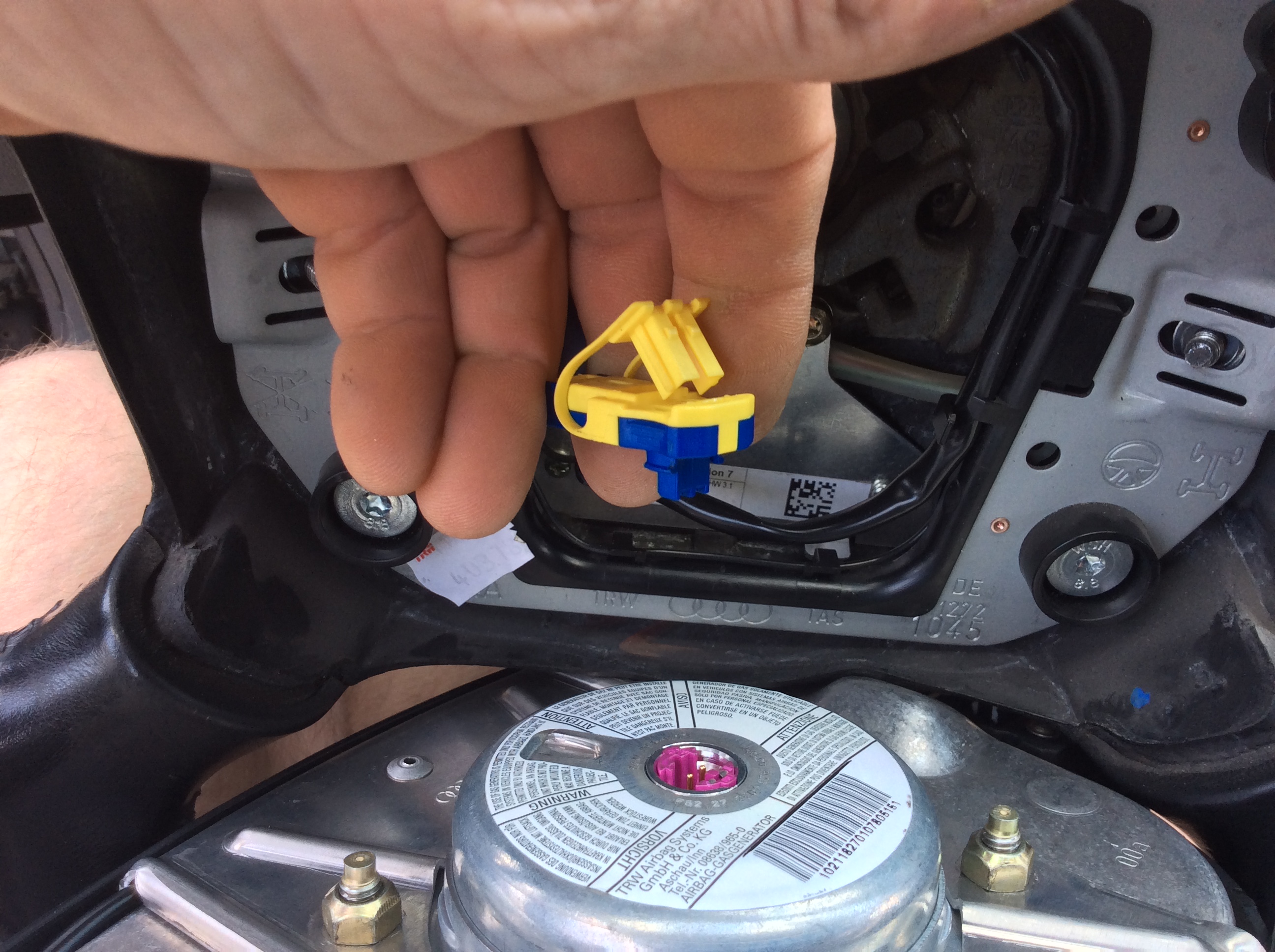

- divers photo du demontage

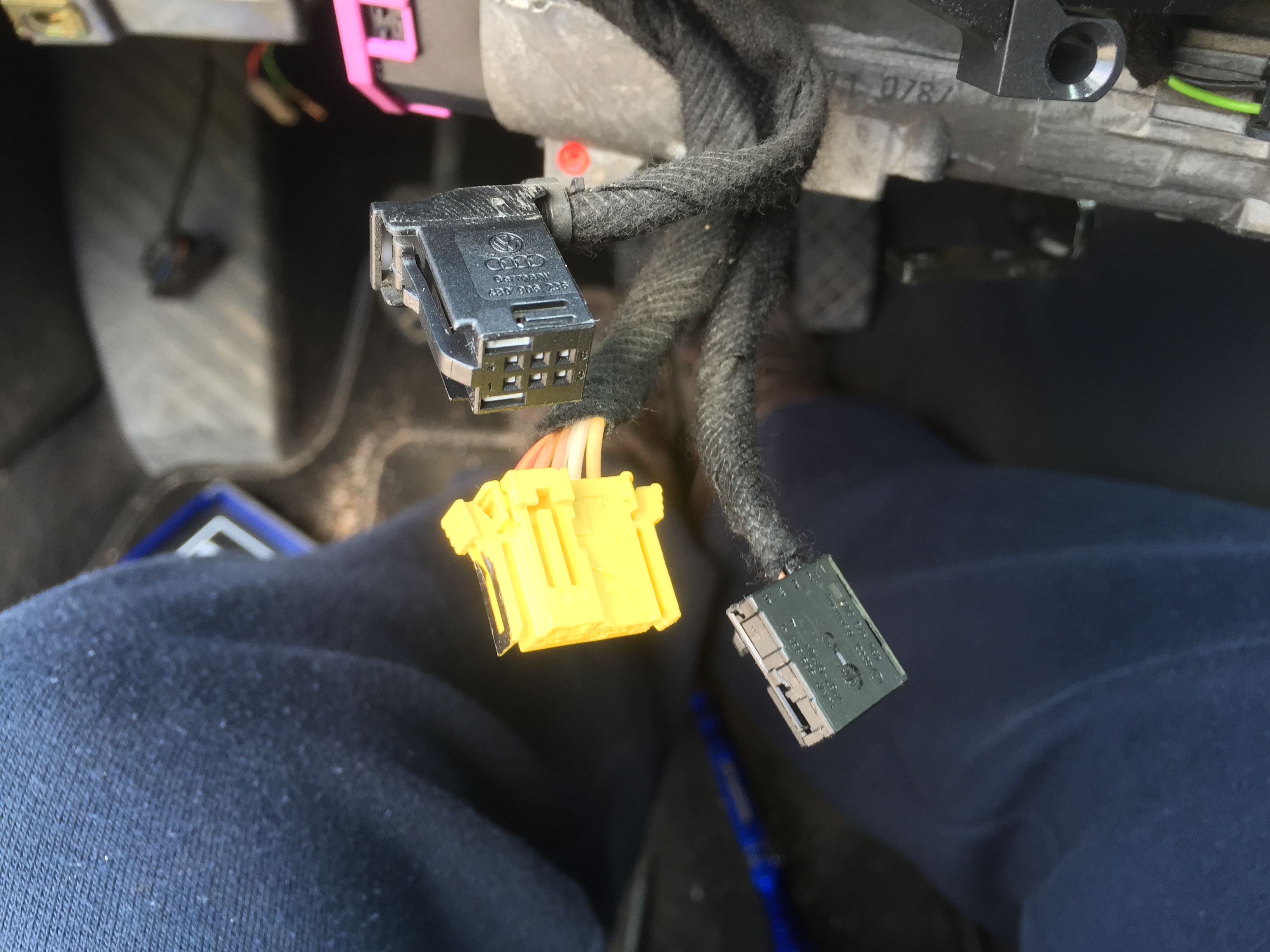

- voici les connecteurs qui sont branchés sur la bague de rappel coté colonne , si mes souvenirs sont bon la petite cosse noir est pour les commandes

















[mick030118]

Salut,



Encore un truc de fous visiblement... Ca me tenterait bien, mais quand je vois l'histoire, faut s'appeler WAUZZZ pour oser s'attaquer à ca...

[a4ba]

Ou fredolunique. Mais il ne viens jamais sur le forum malheureusement pour nous !

[Romn971]

J'ai regardé pour mon volant, je n'ai pas le relais, faudrait que je reprenne tout le faisceau complet avec la prise au niveau de l'auto radio une partie de ses câbles vont au compteur, une autre au relais et une part des cables du relais vont au calculateur pour le régulateur de vitesse



C'est vraiment un gros travail



Faut être minutieux

C'est pas aussi simple à installer que des sièges chauffants lol

[scalpa88]

tu peut me donner les infos de ton A4 que je regarde les connecteurs et ou vas les fils et le model de autoradio

toutes ses infos se trouve sur l’étiquette dans le coffre

[Romn971]

Alors moi j'ai un problème avec cette étiquette du coffre, c'est que l'ancien propriétaire de la voiture a dû la cartonner et l'a refait et également la peinture (elle est noire mais d'origine gris alu) et en fait c'est que l’étiquette dans le coffre a été peinte avec la carrosserie en noire (j'ai eut beaucoup et encore quelques problèmes à revoir sur cette voiture, j'ai déjà posté quelques sujets dessus) donc on ne voit plus rien dessus :icon_confused:



mais d'origine elle n'avait pas beaucoup d'options, c'est limite je doute du réel fonctionnement du système quattro lol

[scalpa88]

c'est une A4 berline ou avant

l'année

c'est un navigon plus le rns-d

tu a le bose

moteur

boite auto ou pas

[WAUZZZ]

Salut,



Encore un truc de fous visiblement... Ca me tenterait bien, mais quand je vois l'histoire, faut s'appeler WAUZZZ pour oser s'attaquer à ca...

Salut Mick,

Je ne sais pas si je me lancerais quand même pour installer cette option...

@+

[scalpa88]

salut wauzzz , c'est vrai sa fait du taf , et coté argent c'est pas donné non plus meme en pieces d'occase

[Romn971]

C'est une A4 B5 berline mise en circulation en 2000



sono Bose et navigation plus avec le CD (je sais pas s'il est d'origine)



moteur ATJ 115ch TDI



boite manuelle 6 vistesses quattro



voici la description d'une beauté lol

[mick030118]

Salut,



Puuuunaise si même le grand WAUZZZ hésite à s'attaquer à ca, j'oublie même dans mes rêves de commencer ca moi-même lol...



Autre chose: je me demande si le 115 1.9 TDi des B5 n'est pas fort proche du 1.9 TDi 130 qui équipe les B6...

[scalpa88]

bon on récapitule

il faut que tu regarde si le câblage dans le tableau de bord est la avec un peu de bol



1 -- derrière l'autoradio , le connecteur noir 20 pins

position 11 si tu a un fil qui arrive (commande volant)





2 -- sur le porte relais voir si tu a les fils qui arrivent , même si il y a rien de branché (emplacement 2 et 3 ) relais 609





3 -- dans la colonne de direction si tu a le faisceau avec ses connecteurs qui arrive et branché sur la bague de rapel





4 -- voici le parcoure du courant



http://www.casimages.com/fi/1512160621043919928.pdf.html



5 -- tous les connecteur du RNS-D sa peu servir











[audidriver]

Alors moi j'ai un problème avec cette étiquette du coffre, c'est que l'ancien propriétaire de la voiture a dû la cartonner et l'a refait et également la peinture (elle est noire mais d'origine gris alu) et en fait c'est que l’étiquette dans le coffre a été peinte avec la carrosserie en noire (j'ai eut beaucoup et encore quelques problèmes à revoir sur cette voiture, j'ai déjà posté quelques sujets dessus) donc on ne voit plus rien dessus :icon_confused:



mais d'origine elle n'avait pas beaucoup d'options, c'est limite je doute du réel fonctionnement du système quattro lol



A priori tu as quand même une sacrée bonne base puisque tu disposes du Pack Plus

[Romn971]

Bonjour



dsl du retard mais j'ai eut des pb avec ma connexion internet et les fêtes qui ont suivi, donc j'ai put regarder, et j'ai rien qui laisse penser que les commandes au volant peuvent être présente, genre, j'ai pas le boitier 609 des commandes au volant ou l'autre que est multifonction ni leur porte relais, tout comme j'ai aucun câble du genre derrière mon volant, en bref, la voiture n'a pas cette option à mon avis, et c'est ce qui est bizarre car j'ai bien le navigation plus, la preuve qu'il marche bien, si je met le GPS, il s'affiche sur le compteur par exemple



Mon père pense que c'est un pack plus de milieu de gamme et pas une pack plus complet, ma mère a le pack plus et elle avec les sièges électriques en plus, alors que moi non, j'ai du me les rajouter

[mick030118]

Salut,



Ou alors c'est comme moi tu as une pack clim à l'origine, à laquelle les précédents propriétaires ont rajouté certaines options par après eux-même (comme toi avec tes sièges électriques). Par contre moi j'ai rajouté un intérieur cuir récaro électrique mais le faisceau de câblage était déjà présent sur la voiture...

[Romn971]

J'ai les recaro électrique et je les ai installé moi même car j'avais pas le faisceau



C'est possible, à l'arrière j'ai également le chargeur 6 CD



Ya un autre moyen de connaître les codes d'origine de l'étiquette du coffre?

[cocotorep]

http://audioc.free.fr/



voila pour toi romn971
