MONTAGE TV TNT OEM SUR Q5

[lage20]

MONTAGE TV TNT OEM

module hydrid TV

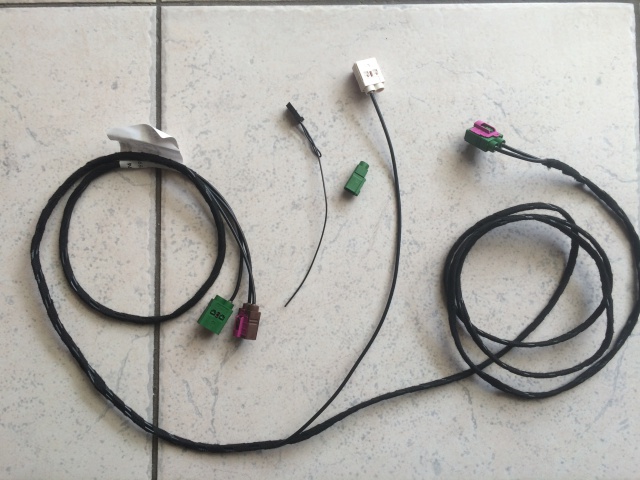

Faisceau de chez Kufacter

sans mode d'emploi

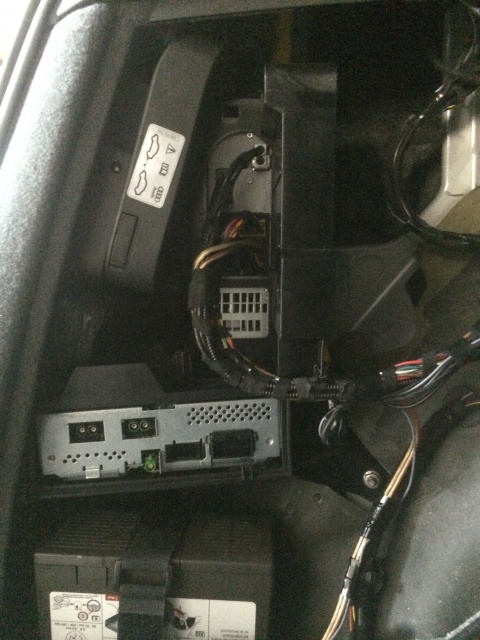

support

voici l'emplacement des antennes

le N°4 en haut du coffre c'est sur elle y sont

en bas il faut que je démonte pour voir

4 8R0035225J amplificateur d'antenne; supérieure

4 8R0035225K amplificateur d'antenne; supérieure

4 8R0035225L amplificateur d'antenne; supérieure

4 8R0035225C amplificateur d'antenne; inférieur gauche

4 8R0035225P amplificateur d'antenne; pour les véhicules avec; Récepteur TV (tuner);en bas à droite;

4 8R0035225Q amplificateur d'antenne; pour les véhicules avec; Récepteur TV (tuner);en bas à droite;

5 8R0035225M amplificateur d'antenne; D-pilier;gauche







il me manque les deux antennes et le faisceau

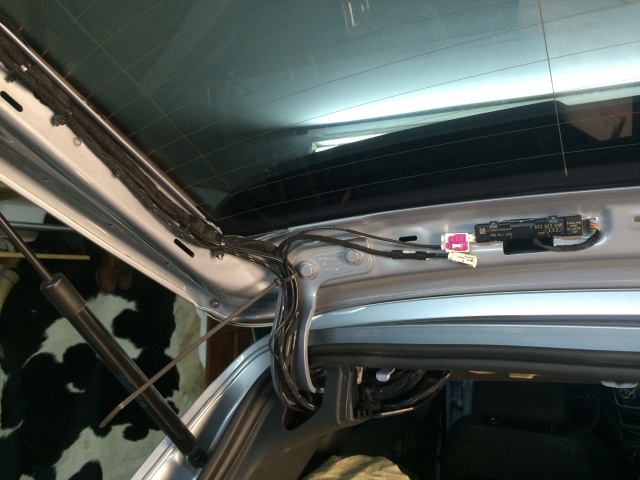

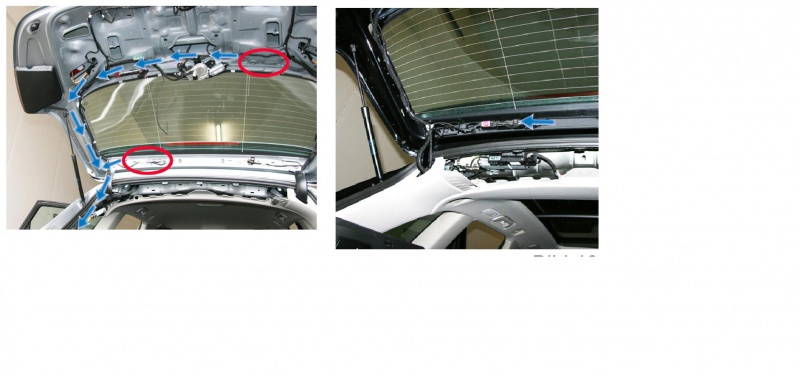

voici une antenne radio sur le haut hayon

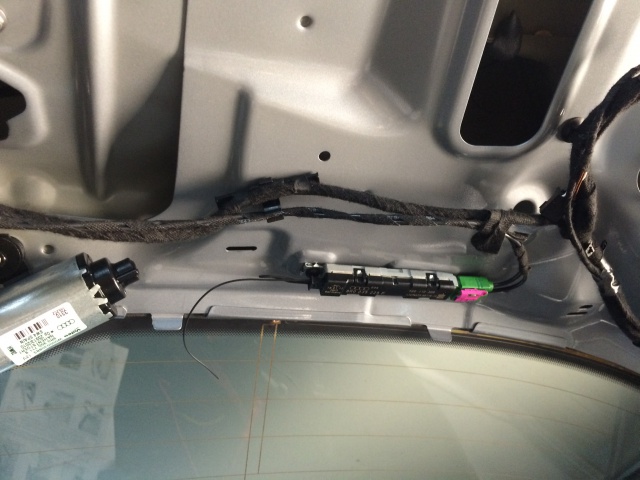

voici une autre sue le coté du hayon

il me faudrait les deux antennes là :reflexion: :reflexion: :reflexion:

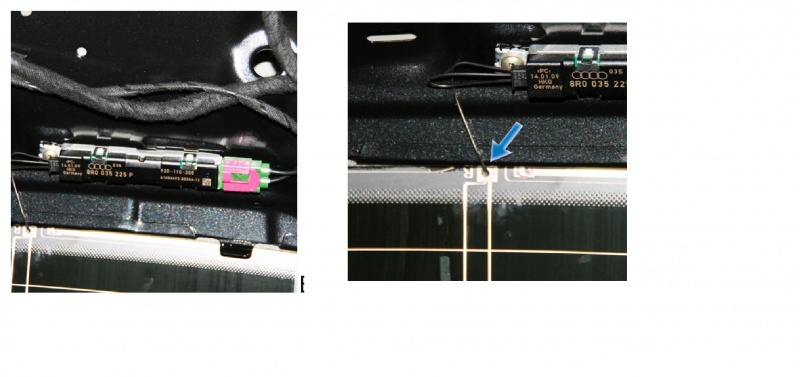

4 8R0035225P amplificateur d'antenne; pour les véhicules avec; Récepteur TV (tuner);en bas à droite;

4 8R0035225Q amplificateur d'antenne; pour les véhicules avec; Récepteur TV (tuner);en bas à droite;

[lage20]

après recherche j'aurai ça et la plus part des Q5 aussi



4 8R0035225J amplificateur d'antenne; supérieure; PR-QV0, QV3 ,;QV8 1

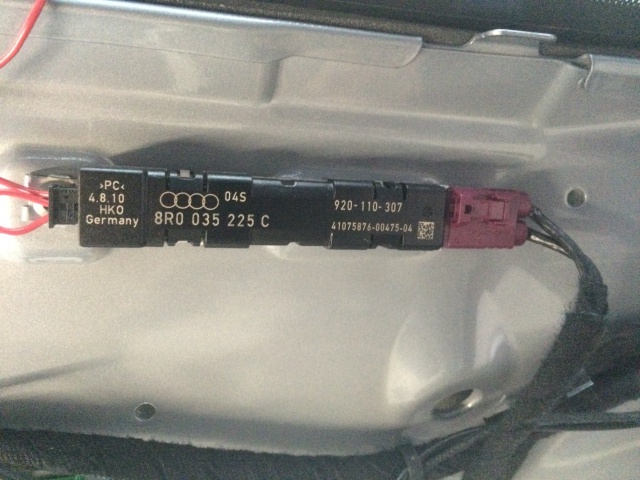

4 8R0035225C amplificateur d'antenne; inférieur gauche 1







[Avgan]

En démontant j'ai pu m'apercevoir que j'ai bien aussi les antennes numero 4. Je pensais que ça avait un rapport avec le dégivrage ;-)

[lage20]

Slt

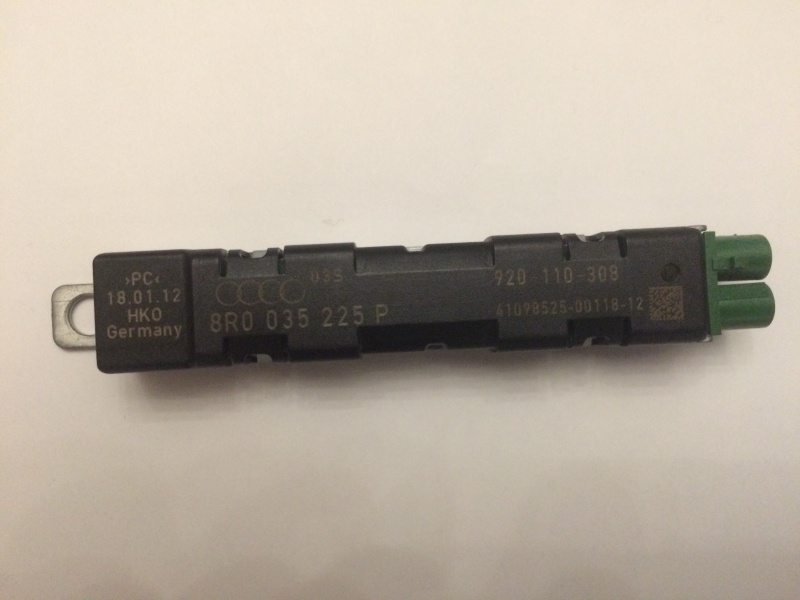

j'ai trouver une antenne sur Ebay 8R0035225P



et l'autre pas moyen de la trouver commander en CC une semaine d'attente 8R0035225Q



commander aussi le faisceau chez Kufatec



[Avgan]

Ça va te coûter un bras cette affaire :mur:



Enfaîte il faut que tu change le faisceau d'antenne par celui la ? et que tu achètes 2 antennes tnt ? si j'ai bien suivi ?



Combien ça coûte une antenne en CC ?

[lage20]

:secret: une centaine d'euros 3 fois plus cher que chez Ebay même en CC il ne l'on pas il faudra attendre une semaine



l' enterai du montage aussi et le prix donc il faut faire des recherches pour l'avoir a un bon prix



s'il fallait tout acheter en CC sa ne vaut pas le coup



sur le module il y deux prise pour les deux Antennes



[lage20]

faisceau reçu rapide chez Kufactec en ce moment



les livraisons sont pas donner mais rapide et en plus a présent il nous facturer les frais Pay Pal .. :mur:





quelqu'un pourrait-il me dire pour le branchement des 3 fils

vert =====???

marron = masse

rouge & blanc = + 12v

[Avgan]

Ta essayé d'envoyé un mail a kufatec ? Peut etre il se branche au gateway ?

[lage20]

Ta essayé d'envoyé un mail a kufatec ? Peut etre il se branche au gateway ?

Avgan



je leur et déjà demander pour les plans il ne l'on pas



j'ai renvoyé une autre demande j'attend



Les trois fils ont la même longueur ils doivent se brancher au poste comme les deux fils en fibre optique

[lage20]

Slt ,notice de montage reçu

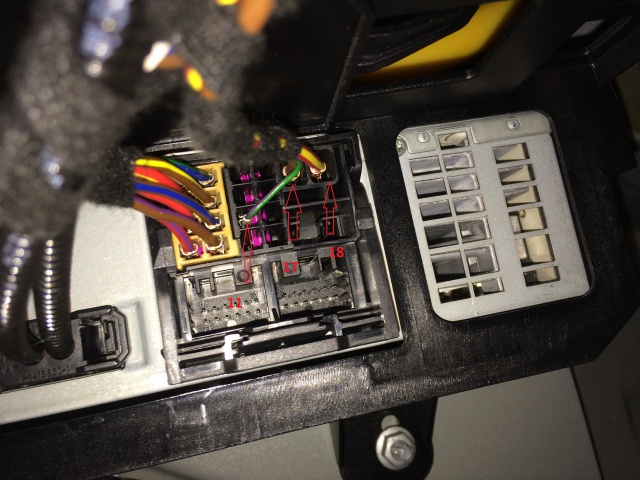

les trois fils se branche sur la grosse prise de la radio





vert = PIN 11

marron = PIN 17

rouge & blanc = PIN 18

[Avgan]

Super tu as trouvé !!! :bien:

[lage20]

Super tu as trouvé !!! :bien:



:yell_1_prv: a force de cherche je trouve presque tout ........................ :champion:

[bandit650s]

bravo manu ! :champion:

[JPA34]

IMPRESSIONNANT comme d hab :marcelpoire:

[lage20]

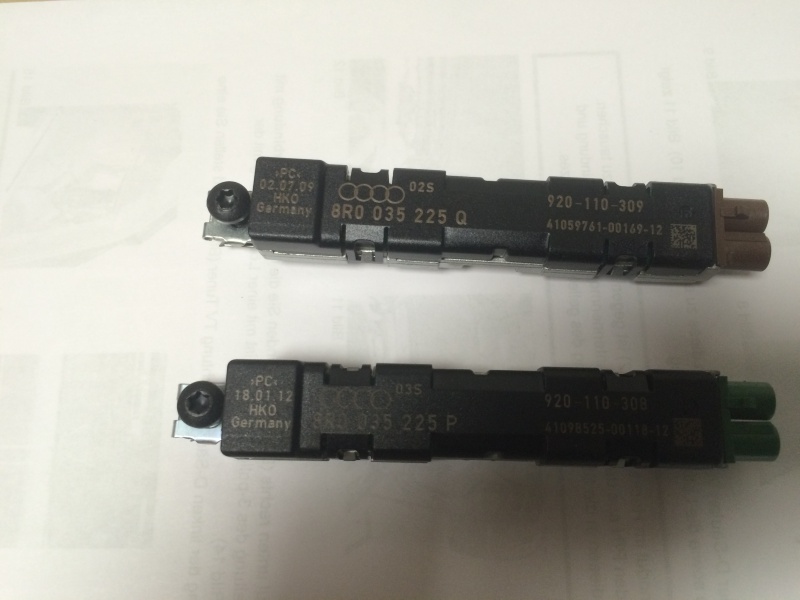

un ampli d' antenne reçu



[lage20]

deuxième ampli d'antenne reçu



maintenant il faut trouver le temps pour faire le montage



[lage20]

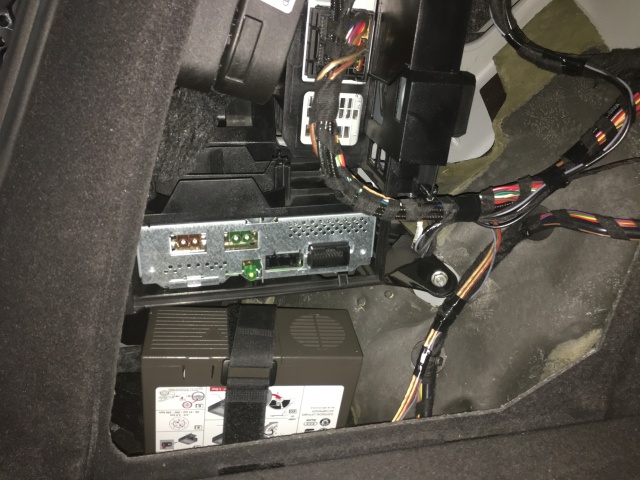

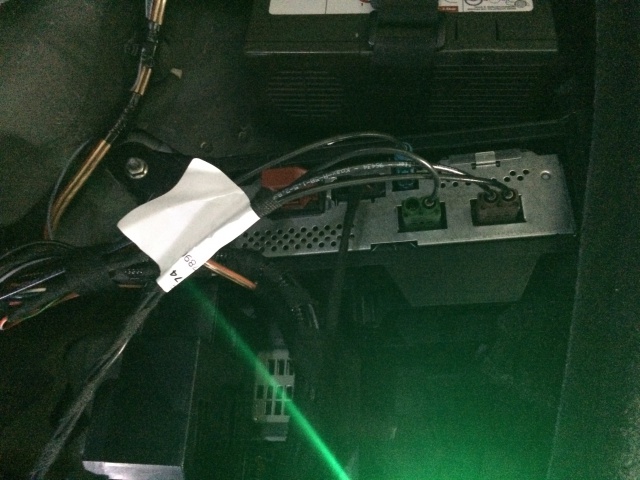

tout les faisceaux sont passer et MMI connecter au module TV



maintenant il me reste plus qu'a régler le problème des antennes



j'attend la réponse de Kufacter apparemment je doit changer un module par un autre



et celle de l'autre coté elle est ok













[Avgan]

Tu y es presque !

[lage20]

exacte........................... bientôt le z de zorro

[lage20]

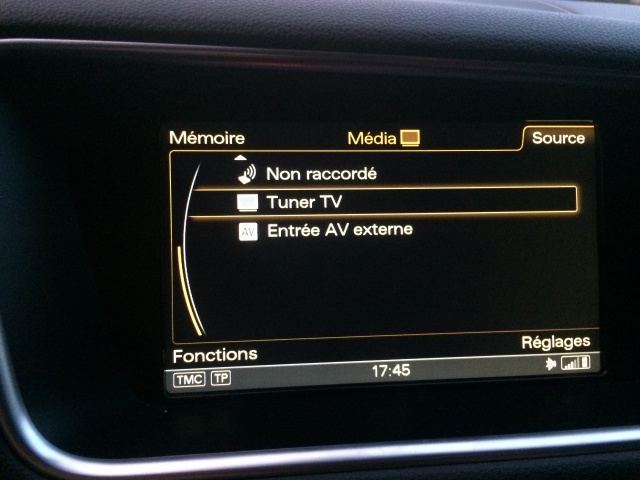

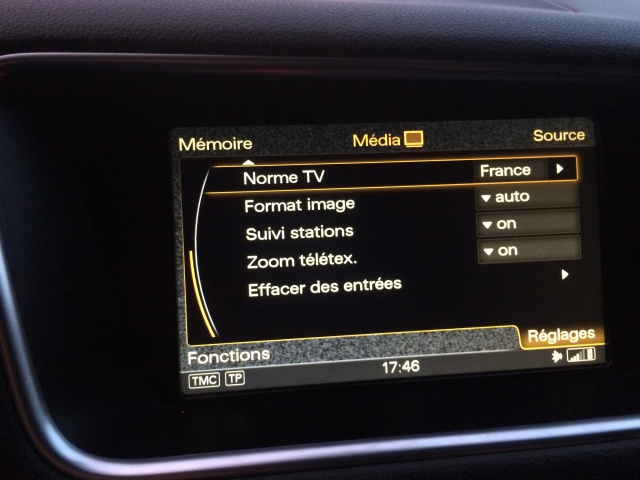

Slt



la tv fonctionne mais j' ai pas toute les chaines et quand je roule certaines parte et reviennent

mais j ai que 3 antennes de détecter

au VAG COM

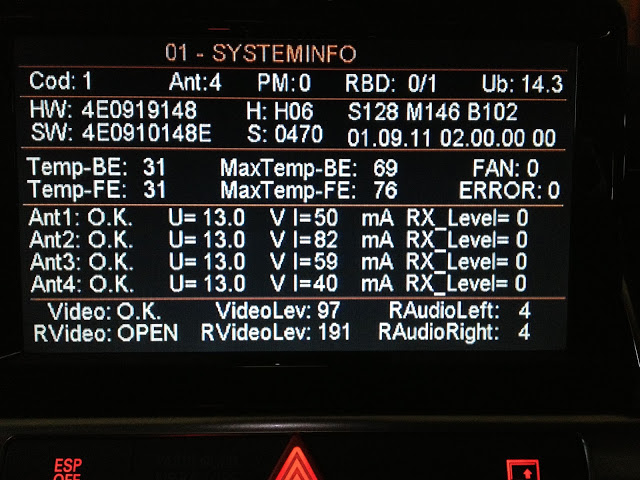

j 'ai vue sur le forum le tableau des antennes et il y en a 4 et sur le miens 3

il me manque la 4



si quelqu'un a le même système s' il peut me dire :marcelpoire: :marcelpoire: :marcelpoire: :marcelpoire: :marcelpoire:



[lage20]

Slt

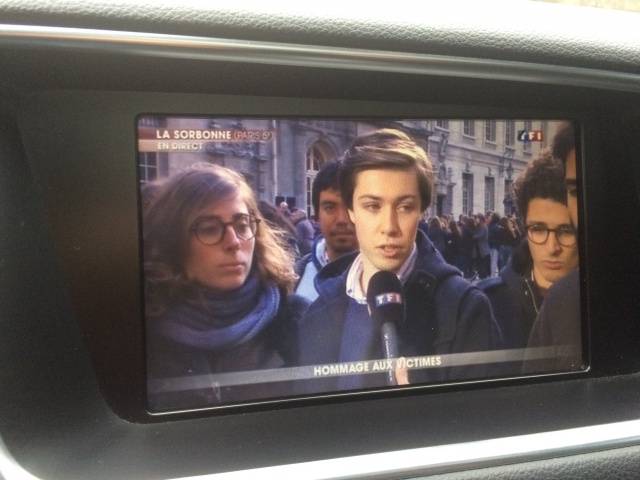

Voilà ça fonctionne bien à l'arrêt et sur quelque
Chaînes en roulant
Mais je cherche comment mettre la quatrièmes
Antennes





[JOHNNY5377]

PAS mal quant même avec mon simple système :reflexion:



http://www.bc-elec.com/fr/tuner-tnt-dvb-t-television-numerique-terrestre-772











[JPA34]

Ouais surtout pour le prix

[JOHNNY5377]

Bonjour JPA34 et avec une simple antenne a coller sur le par brise ce que je n'ai jamais fait :secret:

le mieux comme je l'avais dit a MANU en MP , c'est de le raccorder a un bonne antenne et la ça seras Nickel :marcelpoire:



mais bon (PERSO ) pour les fois que je met la TV :reflexion: :reflexion: :reflexion:

[zoro.x]

Salut Manu j'avais pas vu ton tuto Je vois que c'est aussi le bordel que moi et je n'ai que deux antennes qui ont finies à l'avant juste dans le plafond ou il y a du creux ... elles passent juste ....et C là que j'ai le meilleur captage !!!!!

[lage20]

les miennes sont au même emplacement déjà prévue sur le hayon arrière



et sa marche plutôt bien sauf sur certaine zone sur Lille et les environ Nickel



sur Paris et tout les environs c'est nickel même dans le garage en sous sol sa fonction bien

[seroff]

Par curiosité pour la France, vous avez essayé de regarder vos TV depuis le passage à la HD :(

Je précise que j'ai la TV d'origine sur le MMI.

[Thierry-13]

Il y a un topic dédié à ce problème sur la partie MMI, et Audi a confirmé que ça ne marcherait plus et qu'ils ne proposeraient rien ....

[lage20]

slt





en

Hauts-de-France



depuis le passage au HD j'ai quelques chaines Belge et allemande qui sont revenue le jour même ................depuis j'ai pas encore eu le temps de voir :nixweiss:

[seroff]

Ah bon! y a rien à faire :pleure2:

[HENRIM]

http://forums.audipassion.com/topic/180077-tuner-tv-integre-mmi-3g-advanced-ou-autre-et-tnt-hd-en-avril-2016/page-2

[victor31]

salut lage20,



je viens de relire le tuto et si j'ai compris il faut :



2 faisceaux



1 pour les antennes et l'autre pour l'alimentionMMI

1 tuner 4G0919129A ( avec la fiche qui va bien )



et 3 ou 4 ? antennes



plus une semaine pour tout poser :icon_lol: :icon_lol:

[lage20]





Il y a deux faisceaux

Il faudrait que je ragarde pour les antennes



J'avais déjà regarder pour le tuner numérique

Pour faire le changement

http://m.ebay.fr/itm/272000544371?_mwBanner=1

[victor31]

je vais regarder moi aussi de mon coté ...;





j'avais trouvé ca :



http://www.ebay.fr/itm/AUDI-A6-4G-A7-TV-Tuner-Digital-Hybrid-4G0919129A-Antenne-4G9035225E-4G9035225-/251997866467?hash=item3aac3e49e3:g:zbMAAOSw3xJVgFR5
