Branchement résistance anti erreur OBD

[ibizman]

j'ai recu mes resistance anti erreur ODB comme conseillé sur ce forum pour mes ampoules de feux de brouillard avant ! par contre aucune notice aucune explication sur le branchement de l'ampoule a la resistance ! Comment doit se faire le branchement ? voila ce que j'ai recu dans le paquet :

[ibizman]

en fouillant je trouve sa mais j'ai l impression que sa correspond pas ....

sa correspond a quoi ces cables qui arrivent en plus ?

Modifié 31 août 2013 par ibizman

[Dinozzo]

Un effort l'ami, ton ancien sujet aurait être compléter.

Vincent t'avait mis tout ce qu'il te fallait, y compris les liens que je t'avais poster.



:coucou:

[ibizman]

J'en ai ouvert un nouveau car la c'est un solution de montage que je recherche et non pas une recherche de piece ;) Y'a t'il une polarité a respecter ? ( + / - ) a respecter ?

[Dinozzo]

Ca change rien tes deux topic parle du même sujet.....si tout le monde fait pareil on gère comment l'espace serveur ??



Pas de polarité ;)

[ibizman]

donc si je comprends bien, il y'a un fil rouge et un fil noir qui arrivent jusqu'à l'ampoule ! et au final ses deux cables la vont se brancher chacun a un coté de la resistance ? De plus je trouve que les attaches rouges fournies ne sont pas terribles, je pense y remplacer par un domino ? mais je ne vois pas ou se trouve l'ampoule dans ton sa ....... Désolé pour l'ouverture d'un deuxieme topic, je pensais bien faire, au pire tu peux supprimer l'ancien pour degager de la place dans l espace serveur ;)

Modifié 31 août 2013 par ibizman

[Dinozzo]

Le mieux pour être tranquile c'est que tu utilise de la gaine thermo pour isolé et tu soude direct.

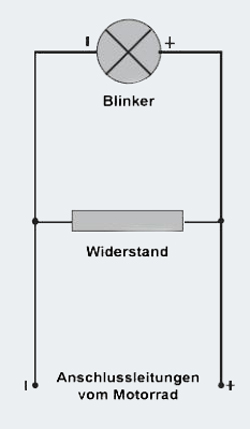

Pour le raccordement la résistance se monte sur les fils de l'ampoule comme si tu voulais repiqué une ampoule supplémentaire.

Tu les montes en parallèle



[ibizman]

AH SUPER !!! MERCI ton shéma me parle beaucoup plus ;)

[ibizman]

Un petit up.



Je viens de brancher une des résistance et j ai toujours l erreur sur le tableau ... Il faut la repasser au vag com ? Faire quelque chose de particulier ?

[kilivinci]

Tu peux effacer les erreurs dans le module 9

Si t as toujours l erreur

Soit c est mal brancher soit la valeur n est pas bonne

[Madingwada]

Mets une photo de ton montage.

[ibizman]

La tout est remonte mais c est un branchement en parallèle exactement comme dinozzo me l a montre sur schéma plus haut.

[ibizman]

Comment tester si cette résistance fonctionne bien ou pas ?

[Madingwada]

Il te faudrait un ohmètre ou multimètre et te brancher sur la résistance. Tu connais la valeur des résistances que tu as posées?

[ibizman]

Je ne me souvient plus de tête mais c est une valeur qu on m a donne ici sur ce forum

[ibizman]

je viens de faire un effacement des erreurs au vag mais l erreur sur le tableau de bord est toujours la !! par contre sur vag com on peut effacer seulement les erreurs ODB apparement ? quand je lance cette manip sa scan pendant des heures sans jamais s'arretter ... Normal ? d'autres solutions ?

[Smumu]

Petit up pour ce sujet que j'aimerai bien déterrer

Je viens d'installer mes résistances après 1 an de biîiiiiiiiips incessants au tableau de bord

Pour les feu de jour parfait ! Par contre pour les antibrouillard rien n'y fait le défaut remonte toujours au tableau de bord. Le branchement est propre et soudé, les résistances chauffent bien donc fonctionnent correctement ( ce sont des 50w ), pas de solutions pour le moment et jai pas franchement envie de remonter le PC avant si c'est pour le tomber dans 1 semaine 😅

[mon.pti.juju]

Il y a un sens pour le branchement, ca doit être branché en série et pas en parallèle il me semble et il y a une polarité +/-.

[Nerro]

tu a quoi comme puissance de résistance en Ohms ?

Pour le branchement c'est assez simple comme les feux de jour tu doit avoir  :

en noir l'ampoule, en orange la résistance et et en rouge l'alimentation de la voiture



Chut on se moque pas du dessin :')
