[TUTO] Changer silentblocs de triangles de suspension


  • Please log in to reply
17 replies to this topic

#1 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 17 August 2012 - 22:56 PM

Bonjour,

Voila un tuto qui vous permettra de restaurer vos silentblocs de triangles vous même sans avoir a changer le bras complet puis je me suis dis n'ayant trouver que des sources du genre:

c'est possible que a la presse...
ou d'autre info sur les forum sans explication claires net et precises ou des exemples de triangle deja assemblé..

je me suis dit autant se demarquer et pouvoir transmettre mon experience a un maximum de personne

Avant tout, je tiens à préciser que je ne serais, en aucun cas, tenue résponsable de vos opérations.

Les opérations effectuées sont les suivantes:

changement des silentblocs de triangle de suspention avant et arriere

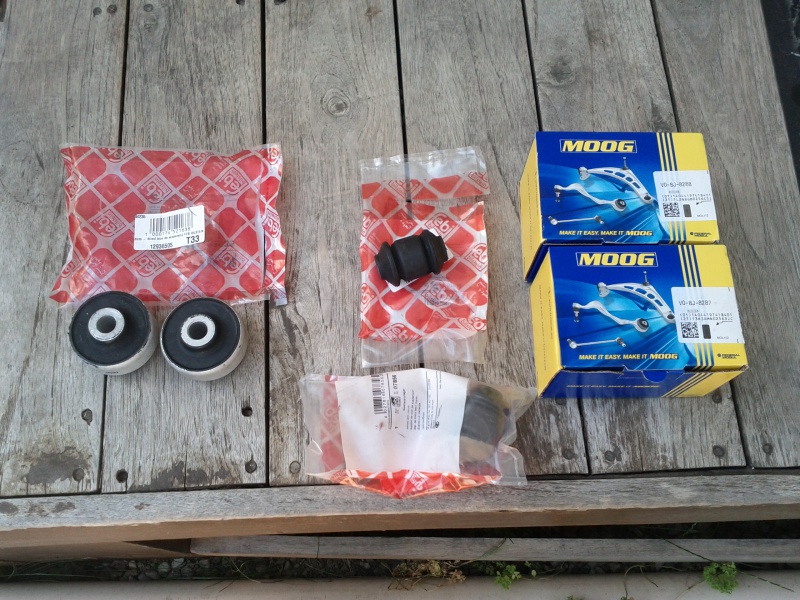

Les pieces en questions (desolé pour les rotule)

Posted Image

2 DELPHI/Silent bloc de suspension - TD775W : 8,07 € l'unité => 16,15 €
2 FEBI BILSTEIN/Silent bloc de suspension - 07856 : 3,37 € l'unité => 6,75 €

comme on peut le constater sur mon topic j'ai installer des silenblocs de S3 donc plein donc la ref est a prendre en compte sur la rebrique S3 si vous commander sur oscaro

(oscaro etais en rupture et m'a vendu des febi )

ce sont les meme il n'ya aucune crainte a avoir

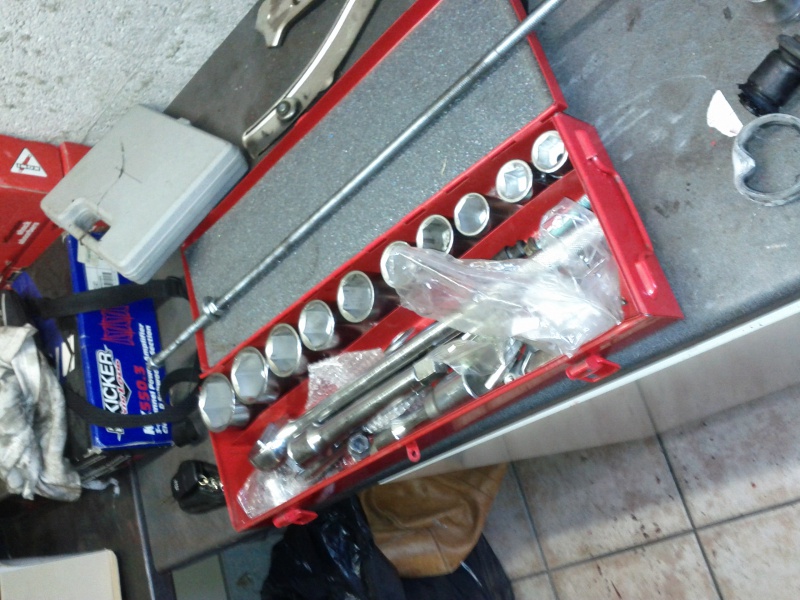

Les outils a avoir ou se faire preter :) :) :)


Posted Image

jeu de douille de camion plus precisement on aura besoin /

''pour le gros silentbloc''

-Une douille de 46
-Une douille de 50

''pour le petit et teigneu silenblocs''

-Une douille de 38 ( mais le mieux c'est une douille qui puisse accueillir de silentbloc sans l'ecraser vous m'avez compris vu qu'on le rentre en force :MdrDevil:  )

les outils a se proscrire

-Une tige fileté M12 pour moi c'est le plus rassurant vu que c'est un objet qui rentre en force :)
-Des boulons rondelles
-Des calles ou encore des coupelles d'amortisseurs a vous de voir
-Un etau ou un etabli (je me suis fait preter un garage)
-Marteau petit burin ou tournevis
-Graisse
-Petite scie
-Douille de 16 (jai un doute mais il faut quil fasse la taille de l'armature du petit sb)


voila les etapes on demonte son triangle via les deux boulons du berceau voir le topic du seigneur des anneaux si ca peut aider

http://forums.audipa...ant-et-arriere/

et une fois demonté on le pose sur l'etabli j'ai ete choqué de voir l'etat de mes silenblocs a 200000 km comment il ont manger ....en un pour de marre le caoutchouc a sauté :icon_eek:


Posted Image

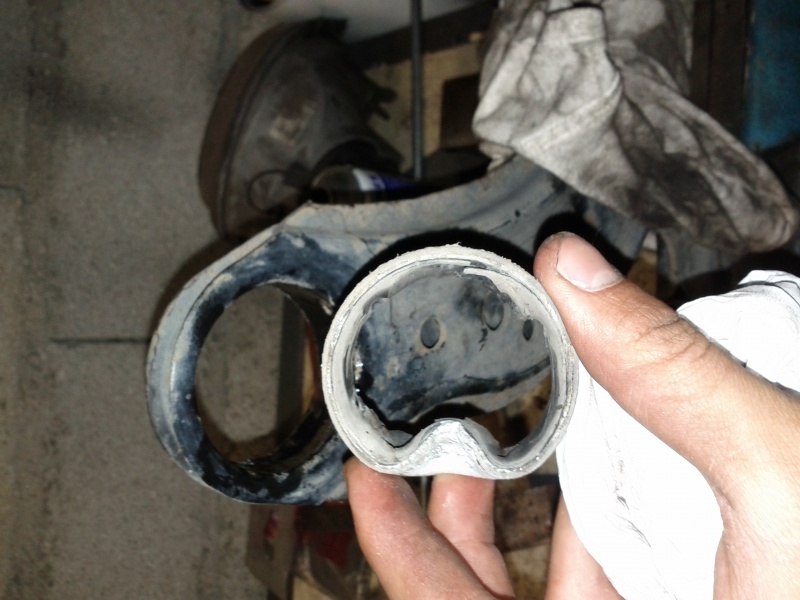

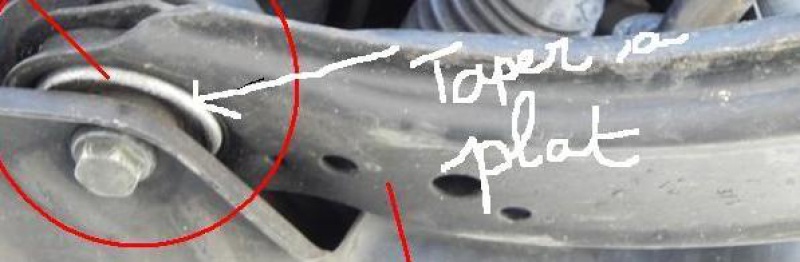

Et la l'amusement commence marteau ou masse et tounevis on tape sur le corps du gros silentblocs (arriere) on tape une fois sur coté voir plusieurs meme et une fois tordu on le sort j'ai adoré ce moment hihi :icon6:

voici un exemple pour savoir le corps du sb ressort plus d'un coté que de l'autre soyez vigilent
Posted Image

et voila le travaille
Posted Image

nettoyer la surface et se preparer de la graisse j'ai utiliser ma castrol lithium lmx ''in thee mixxxxxxxx'' :icon_lol: :icon_lol: :icon_lol:

et jai appliquer ca sur la surface ou est logé le silentbloc

puis le moment fatidique

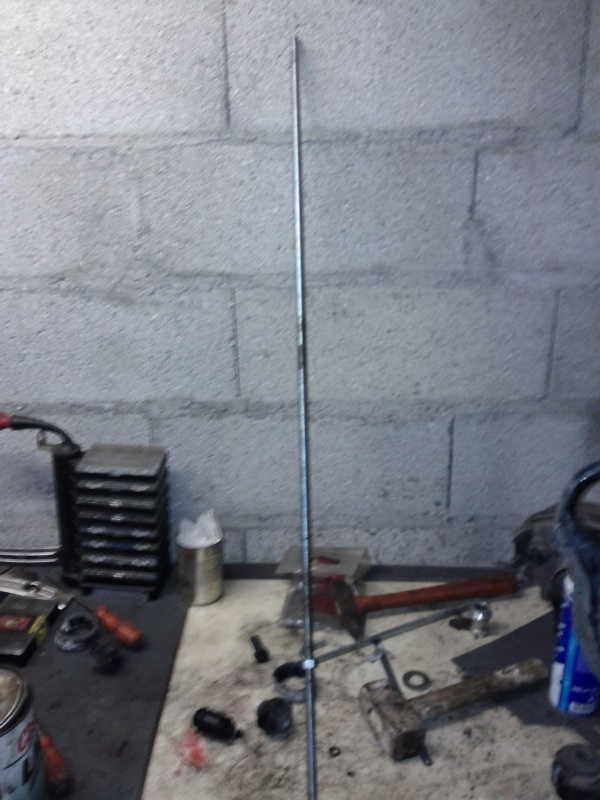

LE CESAR DE LA SOIREE EST DECERNER A


Posted Image
TIGE M12 hummmm :winner:



:je_sors:


et le moment de l'operation on calle les douille une qui fait la taille de l'armature du triangle donc il va rester immobile et va servir a l'autre douille plus petite bien sur a la taille du silentblocs a rentrer donc il va aider a faire rentrer le silenblocs

BIEN SUR ON OUBLIE PAS LA GRAISSE meme sur le filetage (pas obliger mais moi je l'ai fais car ca va un peu chauffer)

:icon_wink: ca va mon francais lol

Posted Image

et la on vis on vis

et voila le travail c'est flexxxxxxx :)
Posted Image

On va passer au plus petit

j'avoue avoir plus galerer a l'enlever mais j'avais pas compris la technique mais OUIIIIIIIIII Dans la mecanique si ta pas la technique t niq..... Vous m'avez compris :)

donc on place le triangle comme ceci

et on scie le petit boudin car vous pouver tapé comme un goré ca sortira pas et ca va vous enervé


Posted Image

(pas de remarque du faite que j'ai gratter en sciant je n'ai absolument pas abimé le triangle )
Posted Image

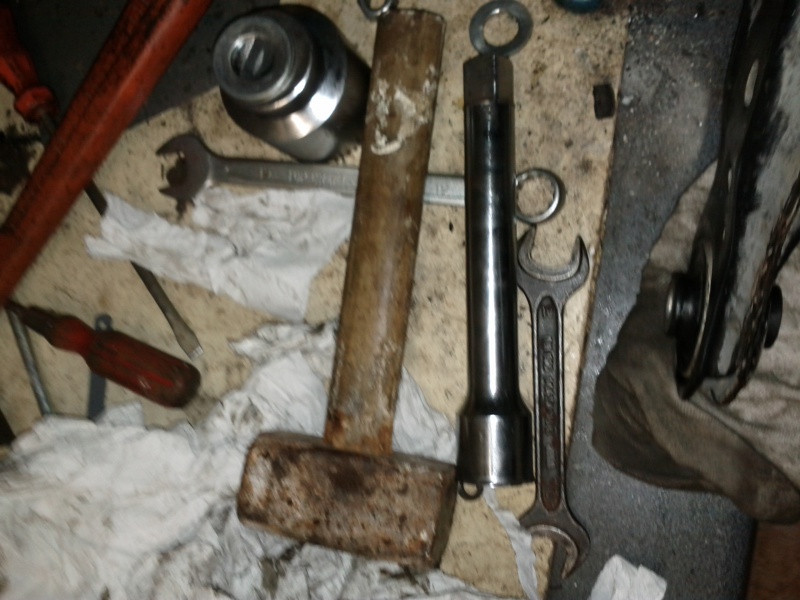

je me suis servi d'une rallonge et de la masse on tape comme dans fort boyard au jeu du clou ^^ sur l'armature du sb

Posted Image

et waouuuu

Posted Image

ensuite je me suis posé la question es que ya un sens...

eh bah non la forme du petit sb est identique et meme avant de le monter j'etais septique a me dire c'est pas la meme forme mais une fois rentrer il ressemble plus a rien le salopard :)


alors la on graisse ''innnn the mixxxxxxxx''

Posted Image

et on utilise le meme procedé mais avec une plus petite douille et une calle

et la douille de 38 Ou autre du moment quil accueille bien le sb en sorti sans l'ecraser

Posted Image


et la on visse on visse (Chanter du francky vincent  la ca va vous aidez et faire rentrer le silenblocs haha)

Posted Image

ouaaaaaouuu mais dis moi on est presque baby

Posted Image

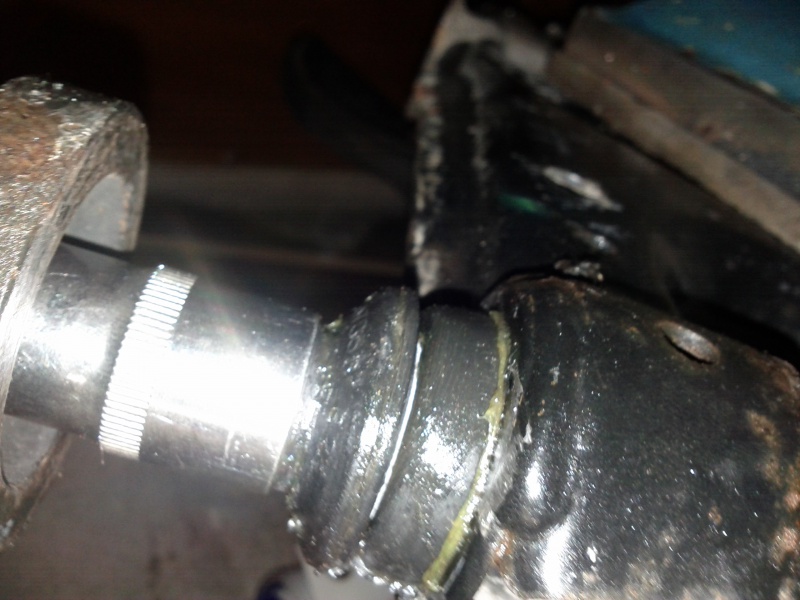

et voila mais la comme on peut voir le boudin n'est pas ressorti a fond

Posted Image

on reprend de l'autre coté la manip et on refait ca un chouiya pour le reequilibrer
Posted Image

et on joue de chaque coté mais ca m'est arriver sur le dernier j'ai eté radin sur le lubrifiant :ripeer:

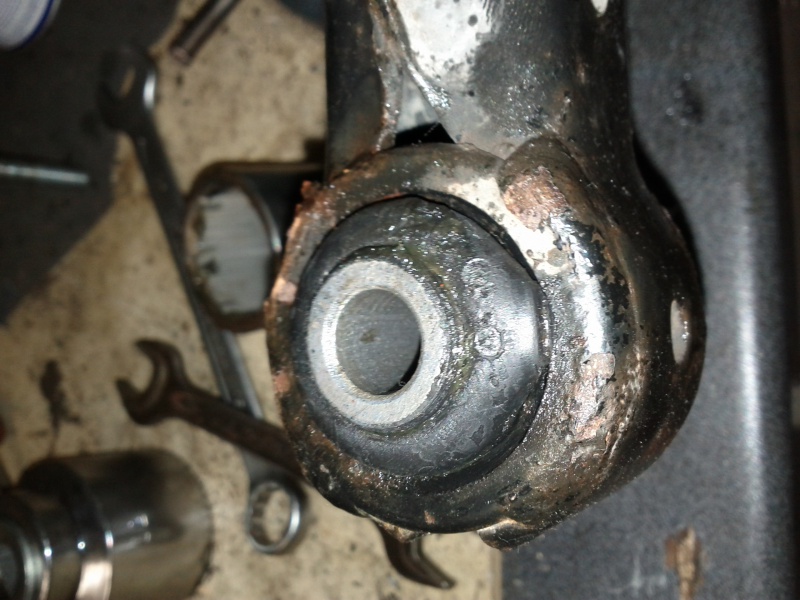

et voila le travail

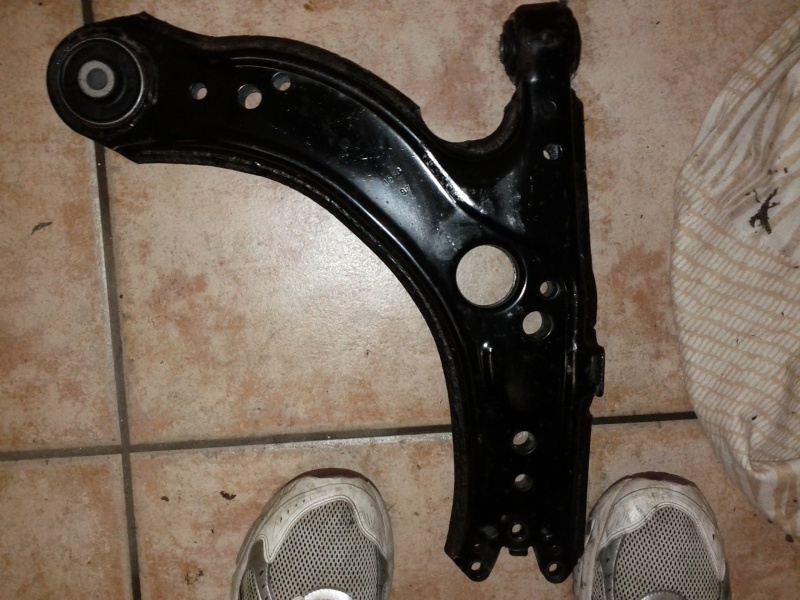

un triangle avec sb renforcé nettoyer au gazole en prenant son temps et pour 3 fois rien bien sur le changé aurait ete 15 fois plus simple mais comme j'aime m'embeter et que je voulais faire ce tuto j'ai pas pu resister
Posted Image

:roi: :roi: :roi:  ohhh le flammmbeur


RIP
Posted Image

un grand merci a tous ceux qui me liront si vous avez quoi que ce soit comme question n'hesitez pas et un merci a seigneur des anneaux pour sa photo que j'ai chipé sur son tuto mais il doit savoir que c'est pour le bien des audistes

(j'attend ton mp depuis lol )

biz a tous

Edited by Bagheera, 22 August 2012 - 07:14 AM.


#2 Mindwarp

Mindwarp

    Accroc du forum

  • Forumistes
  • PipPipPipPipPipPipPipPip
  • 9004 posts
  • Localisation:Sarlat-la-Canéda (24)
  • Voitures:Audi TTS S-Tronic
    Mini Cooper S R53 170chx
    Avant: Audi A3 1.8T 180@220

Posted 18 August 2012 - 08:56 AM

Super Tuto ! :bien:

Lol pour Francky Vincent ... :D

#3 WAUZZZ

WAUZZZ

    Drogué du forum

  • Forumistes
  • PipPipPipPipPipPip
  • 4133 posts
  • Localisation:Saint Lys
  • Voitures:Audi A4 B5 TDI 110 (moteur AFN)
    Audi A3 5 portes TDI 110 (moteur ASV, boîte méca 5 rapports EGS)

Posted 18 August 2012 - 09:20 AM

Hello,

Merci du tuto.
Tu crois qu'on peut faire le boulot en écoutant des chansons paillardes à la place du Francky Vincent ?
L'A3 de ma femme a 200.000 justement et y'a un claquement du côté gauche. Va falloir que j'inspecte la zone.
J'ai vue que les triangles complets avec la rotule était à 37 euros pièce chez Partauto (marque MAPCO), je me questionne encore ...
Il faut faire gaffe car certaine graisse bouffe le caoutchouc. Je tenterai plutôt à l'eau avec liquide vaisselle en ce qui me concerne.
@+

#4 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 18 August 2012 - 21:03 PM

partauto vende des pieces defiant toute concurence comme piece express.com

et perso je n'ai absolument pas confiance en la qualité de plus leur marque est inconnu sur le net lorsque on tape la reference

le seul argument qu'il ont c'est que c'est du made in germany pour eux ca veut tout dire mais le silentblocs s'apparenterai t'il a du chewing gum au bout de 10000 km  je pense que oui ... Je ne parle meme pas de la structure


merci en tout cas pour les com

#5 WAUZZZ

WAUZZZ

    Drogué du forum

  • Forumistes
  • PipPipPipPipPipPip
  • 4133 posts
  • Localisation:Saint Lys
  • Voitures:Audi A4 B5 TDI 110 (moteur AFN)
    Audi A3 5 portes TDI 110 (moteur ASV, boîte méca 5 rapports EGS)

Posted 19 August 2012 - 07:22 AM

Salut,

Apparemment, tu ne t'es jamais servi chez eux et tu dénigres un produit s'en l'avoir testé.
Je me sers chez Partauto depuis 4 ans maintenant et j'ai adopté la marque MAPCO.
Je leur ai pris notamment des pièces très sensibles comme des roulements de roue AV ainsi que 2 kits bras avant pour mes A4 (1 pour la V6 que j'ai vendue et 1 pour la 4 cylindres que j'ai actuellement)en marque MAPCO (250 le kit). Sur la V6, j'ai fait plus de 40.000 KM et aucun problème. Ensuite j'ai vendu cette voiture.
D'autres membres du forum A4-B5 ont pris ce kit et en font un bon retour.

Cette marque est d'ailleurs diffusée chez d'autres concurrents, mais pas au même prix. Par exemple, les triangles que j'annonce à 37 euros sont quasiment au double ici :
http://www.oscaro.co...-2-648279-273-p
En tout cas, c'est aussi bien fini (voire mieux) que la marque TRW souvent montée d'origine sur nos Audi. L'aspect des pièces et leur assemblage engage la confiance et la fonderie des pièces a un état de surface bien mieux que celui d'origine.
@+

Edited by WAUZZZ, 19 August 2012 - 07:43 AM.


#6 cfrancky

cfrancky

    Adepte du forum

  • Forumistes
  • PipPipPipPipPip
  • 2183 posts
  • Localisation:aube
  • Voitures:A3 1.9 tdi 130ch ambiente 5p noire

Posted 19 August 2012 - 10:30 AM

merci super tutos. :jap:

pour les pieces de marque MAPCO j'ai deja acheté des pieces de cette marque et pas de soucis.

#7 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 19 August 2012 - 20:52 PM

au moins j'aurai appris une chose alors si tu en degage bonne impression ca me rassure ;)

#8 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 25 August 2012 - 20:35 PM

Je pensais que ca allait avoir plus de succes voir meme epinglé...

#9 Gasytsyvery

Gasytsyvery

    Fanatique du forum

  • Forumistes
  • PipPipPipPipPipPipPip
  • 7244 posts
  • Localisation:Alsace, Haut Rhin
  • Voitures:Audi A3 8L 1,9 TDI 130 année 2002
    Peugeot 306 Eden Park 1996.

Posted 28 August 2012 - 15:19 PM

pour l'épingler demande à un modo

#10 Roccomon

Roccomon

    Adepte du forum

  • Adhérent LCQA
  • 2230 posts
  • Localisation:Cergy-Pontoise (95)
  • Voitures:S8 V10
    Golf 4 TDI 115

Posted 04 September 2012 - 09:54 AM

C'est clair qu'il mérite d'être épinglé. Si un modo ne le fait pas de lui-même il faut demander. Ce sera en parti "faites le vous même".

#11 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 04 September 2012 - 22:07 PM

bah malheursement ca ne viens pas tout seul il faut demander mais ca a été fait

merci roccomon  ;) (morlingue .... LOL)

#12 oan

oan

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 170 posts
  • Localisation:94
  • Voitures:8L 2003 130 ph2

Posted 23 August 2013 - 16:31 PM

bonjour, profitant des vacances, je me suis mis a échanger les silent bloc pour des strongflex
et le résultat est là :)
le tuto m'a bien éclairé merci, j'ai mis environs 4h tranquillement
néanmoins j'ai un soucis car mon volant n'est plus dans l'axe en ligne droite et çà m’énerve..
je suis passé a coté de quelque chose ?

Posted Image

Uploaded with ImageShack.us

#13 cfrancky

cfrancky

    Adepte du forum

  • Forumistes
  • PipPipPipPipPip
  • 2183 posts
  • Localisation:aube
  • Voitures:A3 1.9 tdi 130ch ambiente 5p noire

Posted 23 August 2013 - 18:02 PM

sûrement un parallélisme a refaire.

#14 Burtin

Burtin

    Forumiste senior

  • Forumistes
  • PipPipPipPipPip
  • 1154 posts
  • Localisation:Varacieux 38470
  • Voitures:A3 1.8 turbooooooooooooooooooo

Posted 24 August 2013 - 00:29 AM

View Postoan, on 23 August 2013 - 16:31 PM, said:

bonjour, profitant des vacances, je me suis mis a échanger les silent bloc pour des strongflex
et le résultat est là :)
le tuto m'a bien éclairé merci, j'ai mis environs 4h tranquillement
néanmoins j'ai un soucis car mon volant n'est plus dans l'axe en ligne droite et çà m’énerve..
je suis passé a coté de quelque chose ?


Posted Image

Uploaded with ImageShack.us

c'est normal sur n'importe quelle véhicule du moment que tu change ou touche au train avant il faut obligatoirement refeire un réglage de parra

aussi non jolie tuto par contre je trouve que tu a fait la méthode barbare je vient de faire les mien pour mettre les powerflec et juste le mettre en pression suffi pour les faire sortir pas besoin de tout découpé et encore le premier je les es sorti juste au marteau

#15 oan

oan

    Forumiste novice

  • Forumistes
  • PipPipPip
  • 170 posts
  • Localisation:94
  • Voitures:8L 2003 130 ph2

Posted 01 September 2013 - 13:10 PM

effectivement après un parra tout est rentré dans l'ordre
merci bien :)

#16 Doe dalton

Doe dalton

    Adepte du forum

  • Forumistes
  • PipPipPipPipPip
  • 2532 posts
  • Localisation:Essonne 91
  • Voitures:ex golf 3 gti édition
    Audi a 3 tdi 174 ch
    420nm by bhz

Posted 01 September 2013 - 21:27 PM

Cest nikel  sa

#17 shark991

shark991

    Forumiste junior

  • Forumistes
  • PipPipPip
  • 339 posts
  • Localisation:paris
  • Voitures:a3 tdi 110 8l

Posted 14 January 2014 - 02:05 AM

salut les copains

ca fais longtemps que je n'etais pas revenu

Burtin:
aussi non jolie tuto par contre je trouve que tu a fait la méthode barbare??? je vient (s) de faire les mien pour mettre les powerflec (powerflex)
et juste le mettre en pression (qu'appelle tu mettre en pression?? avec tes doigts lool)
suffi  pour les faire sortir pas besoin de tout découpé et encore le premier je les es (est) sorti juste au marteau

mais merci de ton commentaire burtin :roi:

#18 charles77

charles77

    Forumiste confirmé

  • Forumistes
  • PipPipPipPip
  • 771 posts

Posted 24 June 2014 - 20:23 PM

Petit déterrage.  Je charche à acheter les triangles et rotule de suspension et direction sur le site partauto. Le problème c'est qu'il y a plusieurs triangles différents pour la même voiture. Un qui faot les deux côtés, un pour le gauche et un pour le droit? Letquel prendre?

Edit: c'est simplement qu'il y en a qui sont vendus avec rotule de suspension.  C'est pour cela qu'un côté est spécifié

Edited by charles77, 24 June 2014 - 21:27 PM.
