faisceau moteur APX

[PtitBoulon63]

Bonjour à tous



Nouveau possesseur d'une tt 225 de 99 depuis fin janvier, je suis à la recherche de quelqu'un possédant une tt avec moteur apx.



J'ai ramené cette voiture de paris sur un plateau.

Malgré le contrôle quasiment vierge et ne faisant pas confiance qu'à moi même, arrivé à la maison je l'ai mise sur le pont et j'ai sorti le moteur et la boîte.

(Et j'ai bien fait)



Mais boulet que je suis, j'ai débranché chaque capteurs et autres pièces électriques une par une sans les repérer.



Je cherche donc une personne qui pourrait m'aider dans le branchement de 3 capteurs....



Merci





[Sm18]

Bonjour

Je suis équipé du moteur APX, et je peux essayer de t'aider.

@+ Sébastien

[PtitBoulon63]

Oh super merci!



Alors il me faudrait la couleur des fils de la sonde de température d'eau (la blanche à 2 fils située sous le boîtier papillon)



La couleur des fils de l'électrovanne située juste à côté de la jauge d'huile





Et la couleur des fils de la pompe de refroidissement du turbo.



D'ailleurs le faisceau il vient bien du côté droit de la voiture et est avec le faisceau qui va à l'ouverture du capot?

[Sm18]

Salut

La première, çà doit la G62 couleur marron/bleu, et gris jaune.

La deuxième çà doit être N249 couleur gris/vert, et jaune/noir

Pour la troisième c'est V51 couleur rouge/noir, et marron

J'ai été voir le TT, oui c'est bien le faisceau qui vient du côté droit, avec le faisceau de l'ouverture du capot.

En espérant que çà puisse t'aider.

@+ Sébastien

[PtitBoulon63]

Bonjour



J'avais pas vu ton message.



Merci beaucoup!

Je m'en occupe ça ce soir.



J'ai une autre question concernant les "pare chaleur" du moteur.



Car je l'ai ai enlevés mais il y en a 2 que je ne sais plus où ils vont....🤦🏻‍♂️

[Sm18]

Salut

Tu peux faire une photo des pare chaleur?

Je te dirais où ils vont.

[PtitBoulon63]

Bonjour



Alors pour le faisceau j'ai pas encore eu le temps de regarder... (Trop de boulot)



Et pour les parents chaleur voici les 2 dont je ne sais pas où ils vont....



Merci



Modifié 22 mars par PtitBoulon63

[PtitBoulon63]

[Sm18]

Bonjour

Voilà le photos :



[PtitBoulon63]

Bonjour Sébastien



Merci pour les photos mais tous les pare chaleur que tu m'as montré je l'ai ai déjà mis en place.



Et on voit pas les 2 que j'ai mis en photos où ils sont sur les tiennes.



Concernant les fils c'est marrant mais moi j'ai pas les mêmes couleurs.



La pompe électrique du liquide de refroidissement elle est bien branchée et c'est bien le faisceau qui vient avec celui de la serrure du capot.

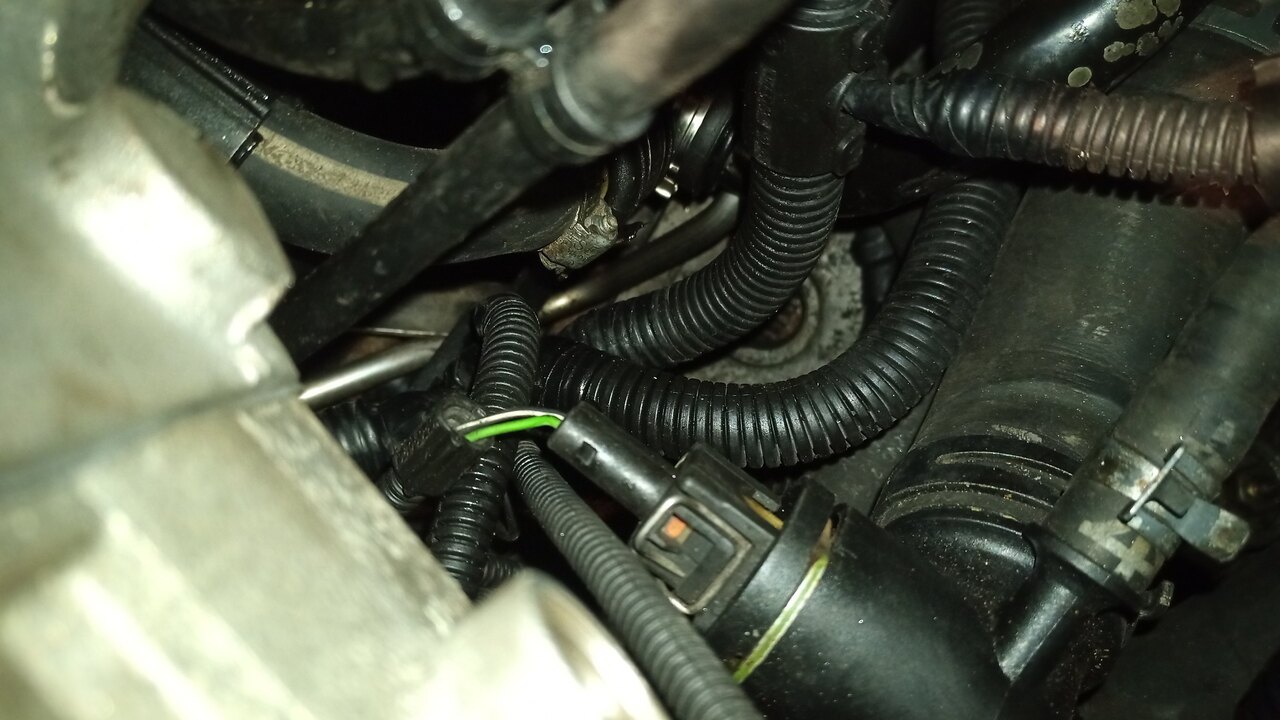

La première photo est la prise que j'ai branché sur l'électrovanne (qui gère l'ouverture du clapet de la pompe à air électrique) le faisceau est assez long



La 2 ème est celle sur la sonde de température d'eau (celle à 2 fils)



Les 2 faisceaux seraient assez long pour être intervertis mais je pense ne pas m'être trompé.







[Sm18]

Bonjour

J'ai des travaux à faire sur mon TT, le week-end prochain, je regarderai plus en détail d'où peuvent bien provenir ces bouts de pare chaleur. Je regarderai également pour la couleur des fils.

@+ Sébastien

[PtitBoulon63]

Bonjour



Merci 🙂
