Réparation porte instrument A4 TDI 1996


alainproviste
 Partager

Messages recommandés

Bonjour

Sur le porte instrument de mon audi a4 tdi 110cv de 1996 le compte tours ,l'indicateur de vitesse , le totalisateur journalier ainsi que le totalisateur total ne fonctionnent plus

Quelqu'un aurait -il une adresse pour le faire réparer

Merci

Lien vers le commentaire
Partager sur d’autres sites

Salut,

SOS compteur à Toulouse répare les compteurs.

Sinon, tu le remplaces par un autre porte instruments que tu trouves en casse (connecteurs 26 broches bleu et jaune uniquement).

Les modèles 96 n'ont pas l'antidémarrage incorporé au porte instruments.

@+

Lien vers le commentaire
Partager sur d’autres sites

  • :: Leon_399 a changé le titre en : Réparation porte instrument A4 TDI 1996

Encore merci WAUZZ,  sos compteur à Toulouse ne répare pas ce genre de panne.
Par contre d'après tes conseils j'en ai trouvé un à la casse : as-tu un conseil à me donner pour le remplacer car cela me semble fragile.

Merci.

Modifié par alainproviste
Lien vers le commentaire
Partager sur d’autres sites

Salut,



voici un éclaté pour t'aider :

https://audi.7zap.com/fr/rdw/audi+a4+avant/a4/1996-156/8/857-857000/

Procédure :

- Baisser le volant au maximum et le tirer au maximum vers toi (pas besoin de déposer le volant !)

- Déclipser la partie supérieure de l'enjoliveur rep 33 de l'éclaté en tirant vers le haut, voir image ci-dessous


- écarter le plastique souple derrière la pièce rep 33 pour mettre en évidence les 2 vis de maintien du combiné,

- déposer ces 2 vis avec un tournevis à empreinte cruciforme,




- faire pivoter le porte instruments depuis le bas d'un demi tour en y allant doucement, comme sur cette photo :


- débrancher le support de lampe du côté gauche (témoin d'antidémarrage)--> attention, c'est hyper fragile

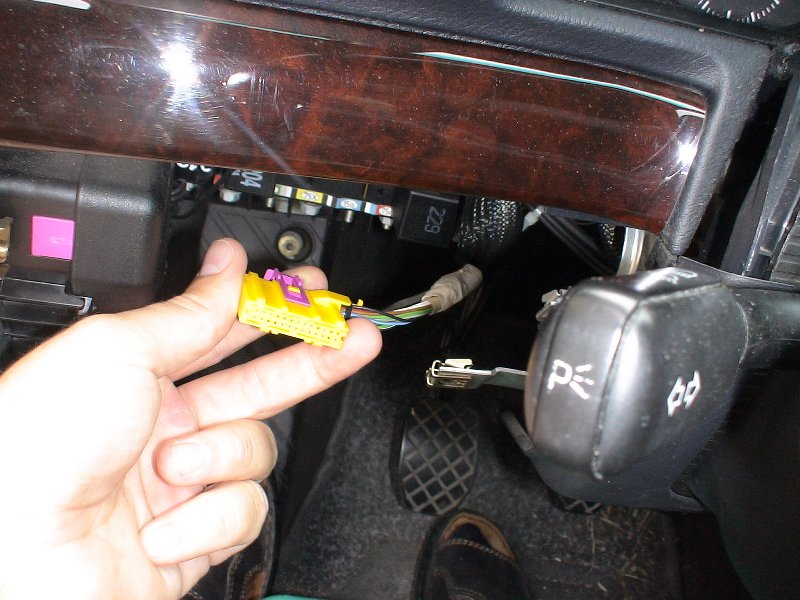

- débrancher les connecteurs jaune et bleu (pour cela, tirer en premier l'agrafe de retenue violette au centre de chaque connecteur puis extraire les connecteurs),




- finir de dégager le combiné d'un côté ou l'autre,

- monter le nouveau combiné en sens inverse de la dépose.

- ne pas oublier de repositionner le témoin d'antidémarrage.

J'espère que mon explication t'aidera.

@+



Modifié par WAUZZZ
Lien vers le commentaire
Partager sur d’autres sites

Le 01/02/2020 à 20:27, WAUZZZ a dit :

Salut,



voici un éclaté pour t'aider :

https://audi.7zap.com/fr/rdw/audi+a4+avant/a4/1996-156/8/857-857000/

Procédure :

- Baisser le volant au maximum et le tirer au maximum vers toi (pas besoin de déposer le volant !)

- Déclipser la partie supérieure de l'enjoliveur rep 33 de l'éclaté en tirant vers le haut, voir image ci-dessous


- écarter le plastique souple derrière la pièce rep 33 pour mettre en évidence les 2 vis de maintien du combiné,

- déposer ces 2 vis avec un tournevis à empreinte cruciforme,




- faire pivoter le porte instruments depuis le bas d'un demi tour en y allant doucement, comme sur cette photo :


- débrancher le support de lampe du côté gauche (témoin d'antidémarrage)--> attention, c'est hyper fragile

- débrancher les connecteurs jaune et bleu (pour cela, tirer en premier l'agrafe de retenue violette au centre de chaque connecteur puis extraire les connecteurs),




- finir de dégager le combiné d'un côté ou l'autre,

- monter le nouveau combiné en sens inverse de la dépose.

- ne pas oublier de repositionner le témoin d'antidémarrage.

J'espère que mon explication t'aidera.

@+



Merci pour ton explication qui m'a bien aidé
