Installation bluetooth OEM, problème coaxial antenne

[LudoA6]

Salut le forum 🖐



Je suis actuellement en train d'installer le Rns e avec le module bluetooth, et l'amplificateur d'antenne téléphonique dans le coffre.



Sur cet amplificateur téléphonique, il y a 5 câbles:

1 coaxial qui vient de l'antenne

3 fils qui se branchent qur le module bluetooth

1 coaxial qui part vers la boîte à gants



Mon problème est que je ne sais pas où doit se connecter ce fameux coaxial derrière la boîte à gants

[Leon_399]

Salut, as-tu posté dans la bonne section ?



Car si je me fie à ton profil et pseudo, tu aurais une A6 ...



Si tu as bien une A4 B7, regarde ce tuto :



http://forums.audipassion.com/topic/130249-tuto-installation-oem-dun-module-bluetooth-8p1-862-335





[LudoA6]

Salut Leon, oui j'ai bien une b7, j'ai vendu l'A6 mais pas le speudo 🙂

[LudoA6]

Je pense avoir compris, l'amplificateur d'antenne téléphonique ne se raccorderait elle pas au téléphone fixe dans l’accoudoir  ?

[Leon_399]

L'ampli se raccorde à l'antenne requin du toit.



[LudoA6]

Merci Leon, mais de ce côté ci il n'y a pas de soucis, c'est à l'autre bout du fils que je pose la question de savoir où il va

[Leon_399]

Sincèrement ça ne sert pas à grand chose, le boitier Bluetooth seul, même sous le siège conducteur, suffit largement à utiliser ton téléphone sans lâcher le volant



[LudoA6]

 Dans tous les cas merci pour tes tutos sur le SDS et le montage du module oem bluetooth, mais perso je n'ai pas eu besoin de faire les modifs sur les faisceau alors que le SDS n'atait pas présent de base dans mon RNS E ( 192 T )  avant la màj en sw0660,

[Electro2]

Le 28/10/2019 à 22:27, LudoA6 a dit :

 Dans tous les cas merci pour tes tutos sur le SDS et le montage du module oem bluetooth, mais perso je n'ai pas eu besoin de faire les modifs sur les faisceau alors que le SDS n'atait pas présent de base dans mon RNS E ( 192 T )  avant la màj en sw0660,

Salut

Tu as utilisé le faisceau Plug & Play (boitier bluetooth/rnse) ? Tu peux m'indiquer l'emplacement exact du boitier sous le siège passager, Car une fois retiré la moquette je sais pas trop ou couper la mousse pour insérer le boitier





Cordialement

[Leon_399]

il se place ici :





[Electro2]

Merci Leon_399, positionnement du boitier en longueur ou sur la largeur ?

Modifié 30 octobre 2019 par Electro2

[Leon_399]

Je ne peux pas faire mieux pour t'aider que ce complément.



Mais si tu avais soulevé toute la moquette, tu aurais compris tout de suite comment ce boitier se place. Et au vu de ta console centrale pas déposée, je doute que tu as été jusqu'au bout du démontage de la moquette. Le boitier se cale parfaitement dans le logement dédié, tu ne peux même pas mal le mettre, il se pose naturellement dans son emplacement.





[LudoA6]

Salut, désolé de répondre si tard.
Je te montre tout mes photos, et je n'ai pas utiliser de faisceau Plug & Play, j'ai fabriqué mon propre faisceau mais j'ai quand même utiliser les fiches d'origines

[LudoA6]

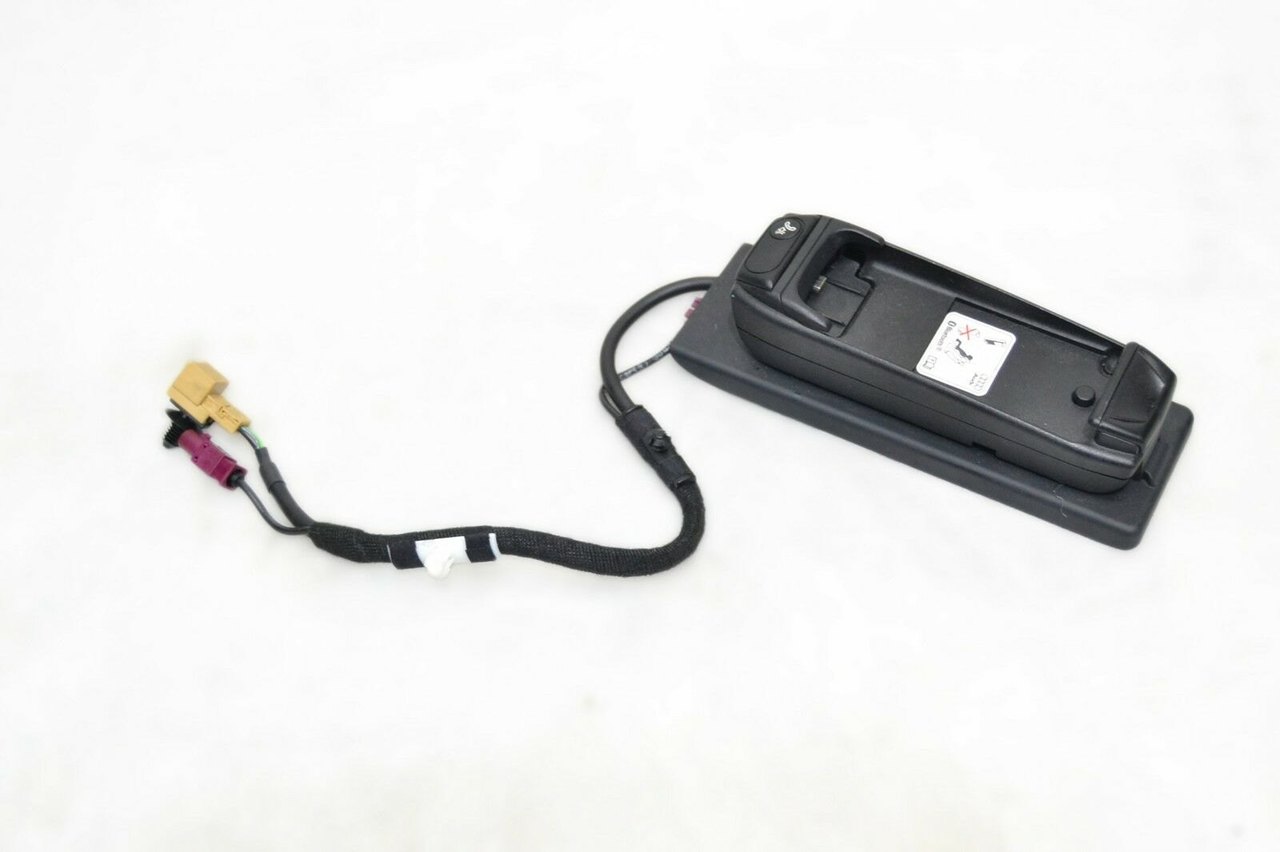

Et pour la raison de mon poste, j'ai trouvé, le fils coaxial ( qui vient de l'amplificateur d'antenne téléphonique dans le coffre ) va directement se connecter sur le téléphone fixe, connectique violette

[LoWdi6]

Je suis de prêt car je suis en train de VOIR POUR INSTALLER LE BLUETOOTH TEL oem aussi.



Mais j'ai un doute sur le fait que tu puisses installer un iphone dans l'adapetur en photo.



[LudoA6]

Si tu as besoin d'aide j'ai fini le miens il y a peu et il fonctionne niquel

Pour l'adaptateur j'ai déjà vu des adaptateurs pour Iphone sur Ebay



Mais le bluetooth devrait suffire non ?

[Electro2]

@LudoA6



Salut



désolé je viens de voir ta réponse. En faite en retirant la moquette, j'avais trouvé l'emplacement. Installation faite et tout fonctionne bluetooth et full sds.



Cdt
