Plus de direction assistée

[mikibi]

Bonjour a tous ,



depuis ce matin j'ai le voyant rouge du volant qui s'allume sur le tableau de bord et je n'ai plus de direction assistée.

j'ai passé un coup de vcds pour y trouver un défaut en particulier.

voici ce qu'il en ressort concernant ma direction :





Adresse 19: Gateway CAN        Labels: 1K0-907-530-V1.clb
   No. pièce Log: 1K0 907 530 B    Mat: 1K0 907 951
   Pièce: Gateway         H08 0090
   Révision: 08          No. de série: 24001037178EDE
   Codage: 3D0F0F42070100
   No. Atelier: WSC 06435 000 00000
   VCID: 26430071919F7E2ECE5-8073

1 Code défaut trouvé:
01309 - Calculateur d´aide au braquage (J500)
            004 - Aucun(e) signal / communication
             Capture:
                    Etat du défaut: 01100100
                    Priorité du défaut: 2
                    Fréquence du défaut: 3
                    Compteur de RAZ: 228
                    Kilometrage: 270770 km
                    Heure: 0
                    Date: 2018.06.27
                    Temps: 08:49:54

alors je sollicite de l'aide pour savoir vers quoi m'orienter , et quel test je vais devoir effectuer.



merci d'avance

[Bap33]

Voici comment décoder... http://wiki.ross-tech.com/wiki/index.php/01309

Le 2e cas correspond au tient. Câblage / connecteurs à vérifier ou calculateur J500 HS...

[mikibi]

merci de ta réponse bap33 .



par quoi je devrai commencer selon toi ?!?

j'ai enlever la plaque du dessous , je vois très bien la colonne de direction et j’aperçois un boitier noir qui je pense est le j500.



est ce que c'est la pièce entouré sur la photo ?!?

[Bap33]

Commence déjà par les basiques : Vérification des câbles et connecteurs.

Ça ne coûte pas cher et surtout ça évite de faire des gros frais inutilement.

Si ça n'est pas ça, il faudra alors seulement envisager un J500 défectueux...



[mikibi]

ok pour verifier mais a quel niveau ?!



peux tu me confirmer que le j500 est bien ce que j'ai entouré sur la photo ?!

[Bap33]

Il faut vérifier tous les connecteurs du faisceau : au niveau du boîtier, du volant et de la crémaillère elle-même... Du moins, c'est ce que je ferais...

Modifié 30 juin 2018 par Bap33

[lsp_sebboss]

Le 28/06/2018 à 18:25, mikibi a dit :

merci de ta réponse bap33 .



par quoi je devrai commencer selon toi ?!?

j'ai enlever la plaque du dessous , je vois très bien la colonne de direction et j’aperçois un boitier noir qui je pense est le j500.



est ce que c'est la pièce entouré sur la photo ?!?



Ouais apparemment c'est ça le J500.

Tu peux lever la voiture? Commence par regarder la gueule qu'il a, des fois  qu'il y ait des traces suspectes, idem pour la DA.

http://www.audi-portal.com/en/diagnostic/ecu_11990.html



[mikibi]

bon alors j'ai enlever le gros morceaux en alu qui cache la crémaillère ,

le boitier est plutôt propre , pas de fils arracher , des prises bien tenu ( galère a enlever d’ailleurs )



je vous joint 3 photos.



sur la premiere ou vois le boitier en lui meme avec l'emplacement des deux prises.



sur la deuxieme on peut voir la prise de droite qui comporte deux fils , un rouge et un noir ( j'ai tester cette prise avec un multimetre pour voir s'il y avait du courant quand je mets le contact et il y a bien vulgairement 12 v qui arrive a la prise )









[mikibi]

au niveau des fusible et relais , pourriez vous me dire s'il je dois en controler certain particulierement ?!?

[Bap33]

Ça doit être écrit dans le manuel utilisateur, non ?



Modifié 30 juin 2018 par Bap33

[mikibi]

j'ai trouver ca sur le net



https://ecu.fr/audi/calculateur-direction-assistée/calculateur-direction-assistée-a3-(8p)/audi-1k1909143l-1k1909143j-bosch-0273010023-0273010021-115297.html#hints



apparemment la piece j500 n'est pas detailler et d'ailleur audi change la direction par une version de generation 2 ou 3.



mais bien sur qui dit changement de la direction dit changement de faisceau , en clair une belle facture a l'horizon.





[Audia3cab]

C’est sûr que audi ne détaille pas le j500 mais celui ci est facilement trouvable ailleurs et est facilement remplaçable.

Si ca t’intéresse j’en ai un à vendre.

Il provient d’une crémaillère que j’ acheté d’ occasion pour remplacer la mienne mais j’ai remonté mon j500 sur la crémaillère d’occas donc il m’en reste un.

[mikibi]

oui mais comme tout calculateur , il a surement besoin d’être configurer pour mon véhicule et ma direction en particulier.

[Bap33]

Merci VCDS !

Modifié 4 juillet 2018 par Bap33

[mikibi]

si je pouvais etre sur a 100% que je puisse le réencoder pour ma voiture je n’hésiterai pas une seule seconde car 420 euros a réparation ca me fais mal au c...



Il y a 22 heures, Audia3cab a dit :

C’est sûr que audi ne détaille pas le j500 mais celui ci est facilement trouvable ailleurs et est facilement remplaçable.

Si ca t’intéresse j’en ai un à vendre.

Il provient d’une crémaillère que j’ acheté d’ occasion pour remplacer la mienne mais j’ai remonté mon j500 sur la crémaillère d’occas donc il m’en reste un.

aurai tu une photo avec les reference stp ?!?



[Audia3cab]

Je prendrai une photo dans la journée mais si la réparation ne te coûte que 420€ au garage laisse faire.

A quoi correspond exactement les 420€ ?

Tu as trouvé un garage qui peut te changer que le j500 ?

Comme tu l’as dit plus haut les garages remplace la crémaillère gen1 par une gen2  ou 3 et là ça coûte chère (presque 2000€ chez audi)

Pour le codage du j500 je pense pas qu’il y ai de problème particulier mais pas sûr à 100% et c’est d’ailleurs pour cet raison que j’ai préféré monter mon j500 sur la crémaillère que j’ai acheté d’occas comme ça la voiture n’a pas remarqué le changement.



[Audia3cab]

je te met un lien d’un site ou tu peux voir le démontage de la crémaillère et l’ouverture d’un j500 défectueux. Faudrait juste une traduction.

http://vwts.ru/articles/steering/steering_eur_2_pl_a5.html



[DoloresBishop]

Salut tous le monde.

Le J500 n'a pas besoin de codage mais juste d'un apprentissage avec le capteur d'angle de braquage qui nécessite quand même une valise type ODIS VAS5054. Je ne sais pas si on peut le faire avec le VCDS.

[Audia3cab]

Si ce n’est que le capteur d’angle de braquage g85 à calibrer il peut ce faire en maintenant le volant en butée de chaque côté.



[mikibi]

merci a tous de vos reponses , alors en faite les  420 euros c'est l'envoi , la reparation en allemagne du moteur et le renvoi via ups.

maintenant si je peux le changer par un d'occasion c'est sur que ca risque de me couter moins chere , mais j'ai pas envie d'investir si je suis pas sur a 100% que ca marchera.

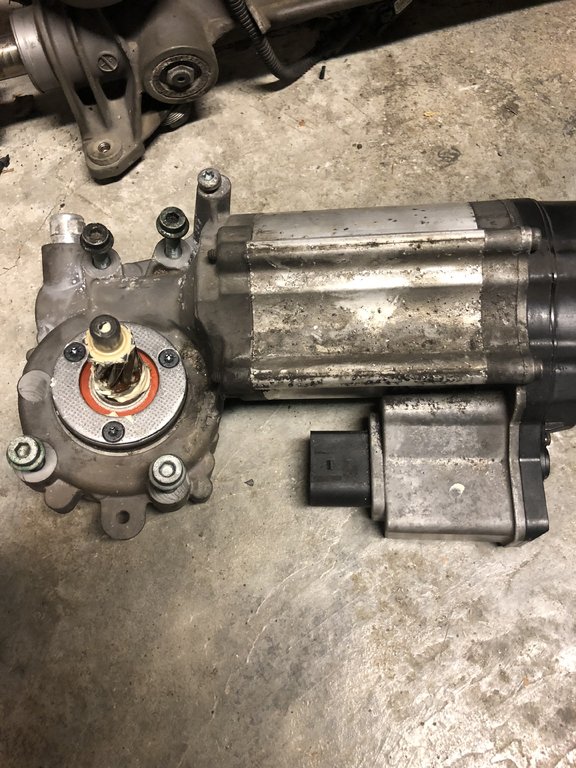

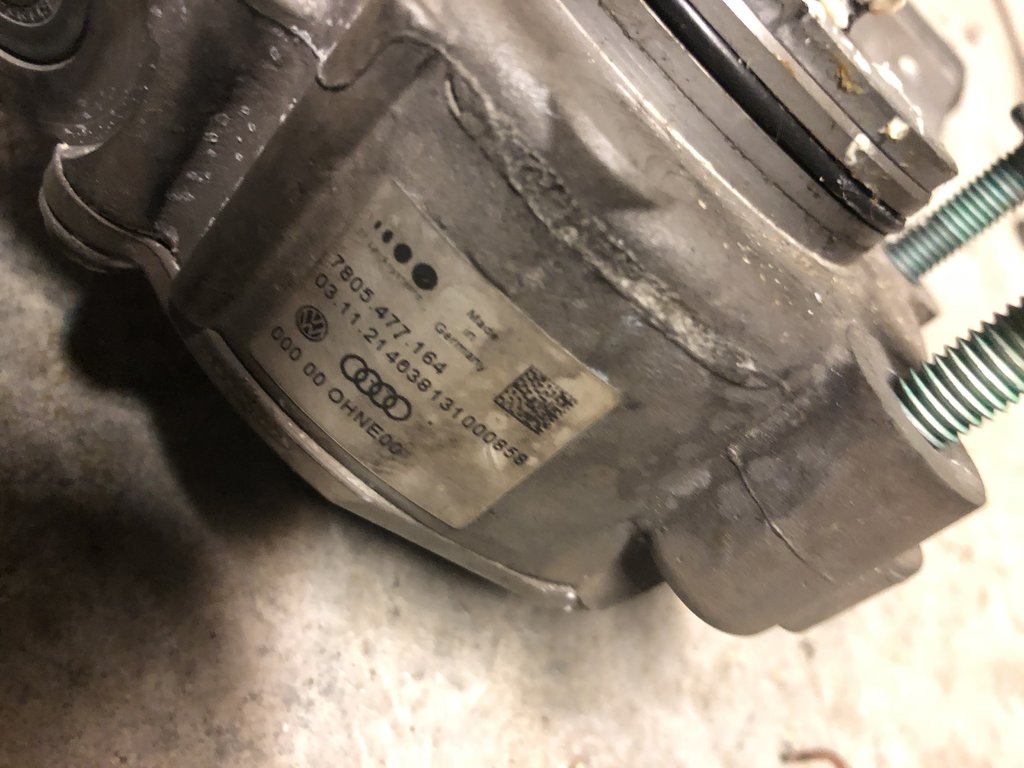

as tu une photo du tiens audia3cab ?!

[Audia3cab]

Le problème vient du moteur alors?

Le bloc moteur calculateur se sépare donc si tu peux mettre un autre moteur sur ton calculateur tu n’aura pas de problème de codage ou autre.

[mikibi]

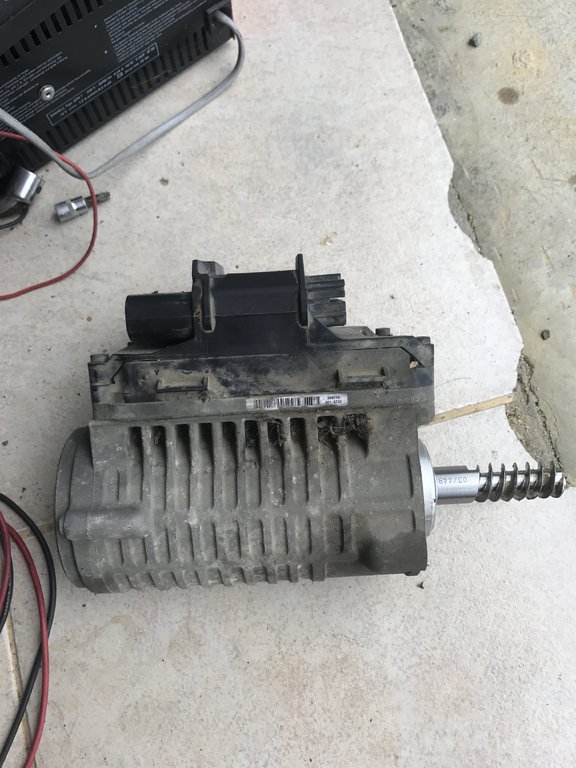

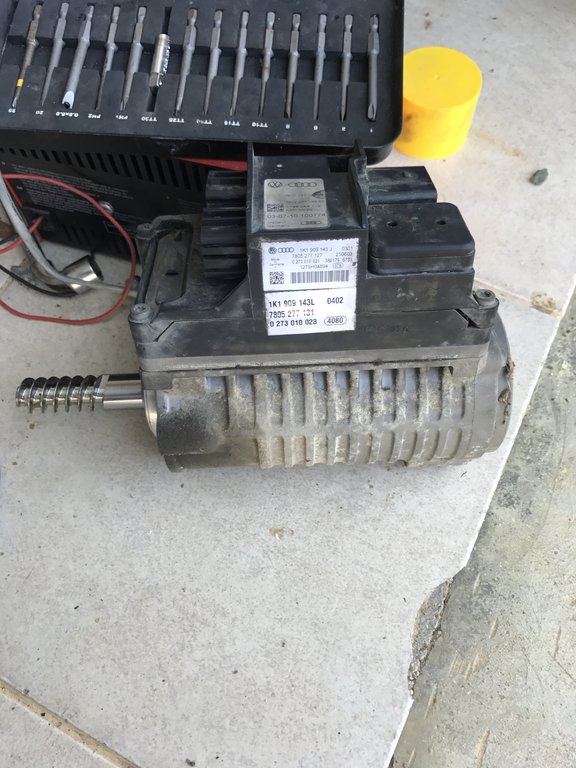

mon moteur est très différent , il doit être de génération 1. voir photo

j'ai essayer de chercher dans les casse autour de chez moi et sur leboncoin mais impossible de trouver.

j'ai 2 personne qui doivent m'envoyer des photos de leur crémaillère pour voir si c'est le bon modèle mais je reste septique.

j'ai bien l'impression que je ne vais pas avoir le choix de l'envoyer en Allemagne pour le faire réparer .



[Audia3cab]

Effectivement il est très différent car le tiens est bien un gen1.

Ce moteur est bien plus compliqué à trouver qu’un gen2 ou gen3.

Tu pourrait remplacer ta crémaillère par une gen2 mais faut changer le câblage et sûrement le berceau.

Niveau prix ça pourrait te revenir moins chère j’ai bien acheté un train avant complet avec la crémaillère électrique gen2 pour 200€.

Normalement passer d’une gen1 à gen2 ne nécessite pas de codage y’a juste la gen3 qui a le capteur angle de braquage g85 intégré à la crémaillère et non au volant donc codage à faire.



[mikibi]

Encore faut il trouver pour commencer, et apres il faut acheter me morceaux du berceau car fixation différente et apres géométrie obligatoire à faire .



Ou alors je me casse le cul à trouvé un moteur à la casse .🙃🙃

[mikibi]

Bonjour a tous ceux qui ont suivi ce sujet ,

je vous fais un retour rapide.

j'ai finalement envoyer mon moteur en Allemagne pour réparation.

entre l'envoi et le retour ça a duré une semaine donc délai très raisonnable , hormis le prix bien sur , j'en ai eu pour 426.62 €.

j'ai tout remonter sans problème , refait les réglage de butée et aussi le réglage pour l'esp.

et depuis tout va bien.



voila , merci de m'avoir aiguillé sur mon problème.



ps : maintenant il faut que je trouve une solution pour ma culasse.

[DoloresBishop]

super bon compromis, merci d'avoir pris le temps de nous faire un retour.

@bientot
