[Tuto] Retrofit caméra de recul TT Mk3

[Erty]

Oui pour le câble.

Soudures recommandées.

[kevin#34]

ok, merci beaucoup encore une fois!!

[B18]

soudure a l étain et bande thermorétractable c est le mieux

[kevin#34]

ok, merci à toi aussi!

[Seb90tt]

Il y a quelqu’un qui peut me faire le codage dans le 90 , 25 ou 68 ?

merci

[kevin#34]

enfin j'ai eu le temps de monter la camera de recul, mais j'ai 2 problèmes (peut-être qu'ils sont connectés):

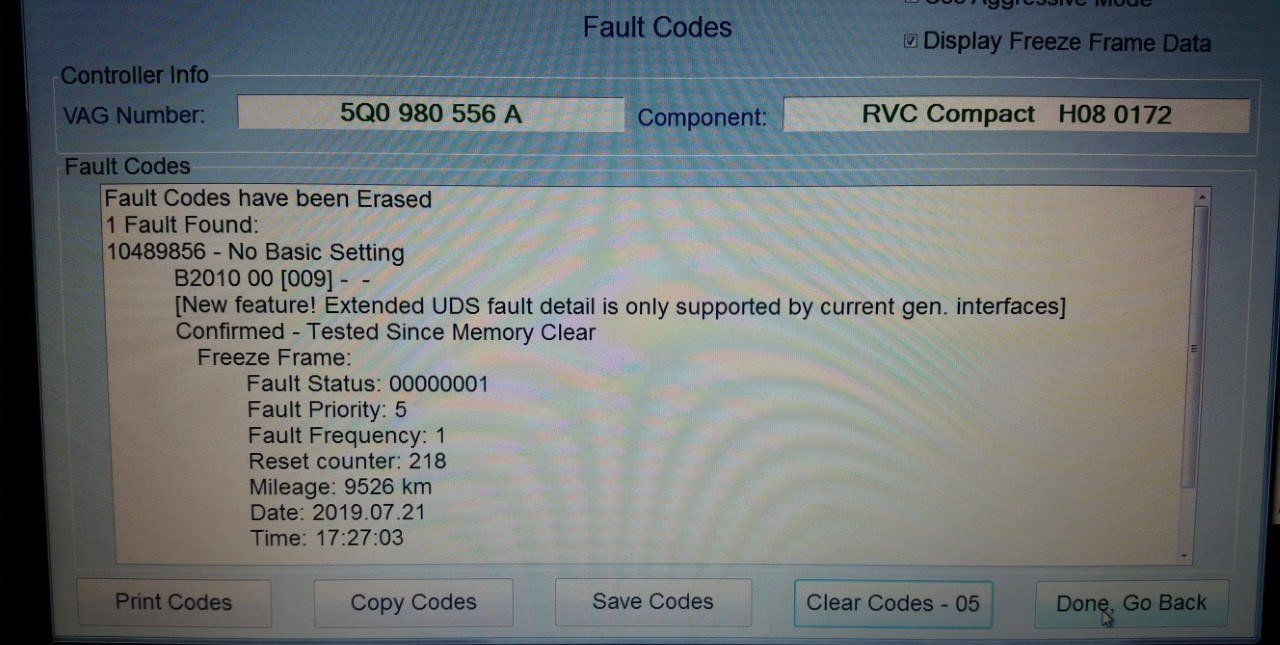

1) la fameuse erreur 201000 no basic setting error dans le 6C module

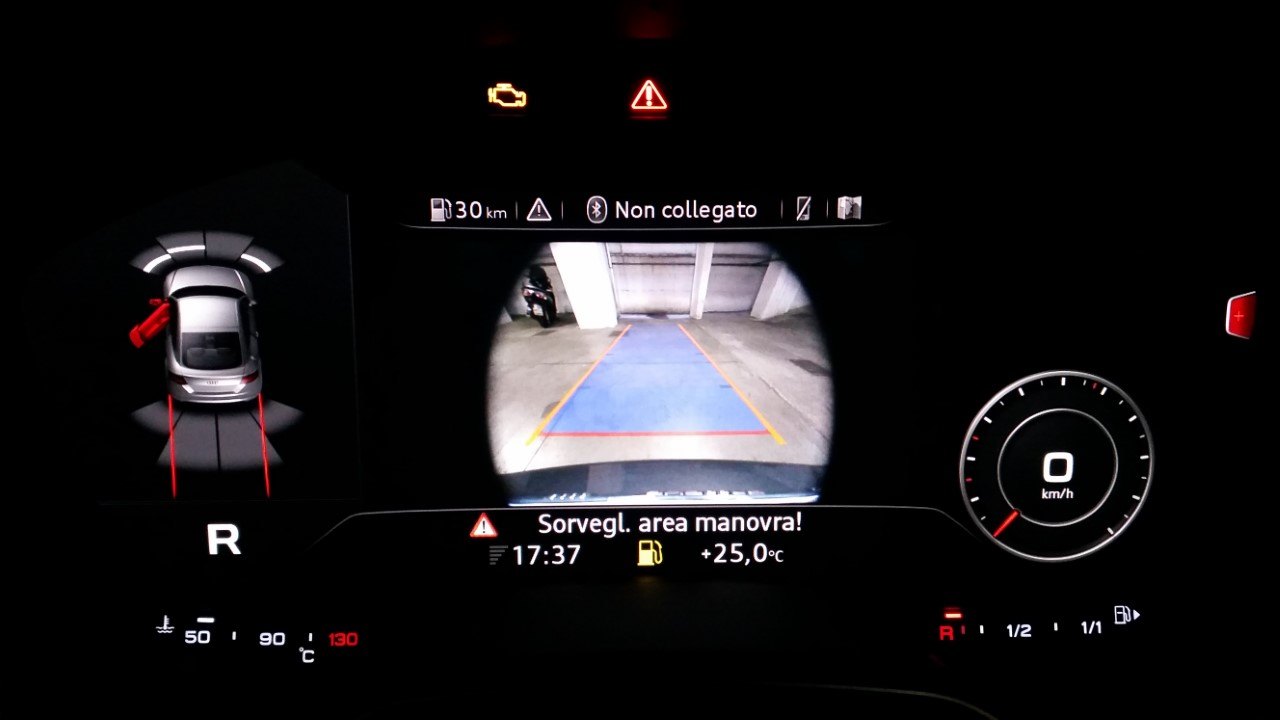

2) l'image dans le virtual cockpit est ronde, n'occupe pas tout l'espace prévu



en ce qui concerne le problem n.1, le vendeur hongrois (VW module)  m'a assuré que cela n'affectait pas le fonctionnement de la camera, pour le problem n.2, Je ne saurais pas comment procéder, des idées?

le problem  peut-il dériver du codage incorrect de la camera elle-même??



autre question: comment le faire le reset du 5F? J'ai fait seulement le reset du MMI...

merci

Modifié 22 juillet 2019 par kevin#34

[Erty]

Le problème N°1 n'affecte, en principe, pas le bon fonctionnement.

Pour le problème N°2, aucune idée, c'est la première fois que je vois cela...

Le reset du module se fait lorsque l'on coupe le contact.

[kevin#34]

merci Erty, malheureusement je n'ai pas compris comment faire le reset de 5F

[Erty]

Tu coupes le moteur et tu fermes la voiture.

[kevin#34]

ah, merci, je n'ai pas compris

[kevin#34]

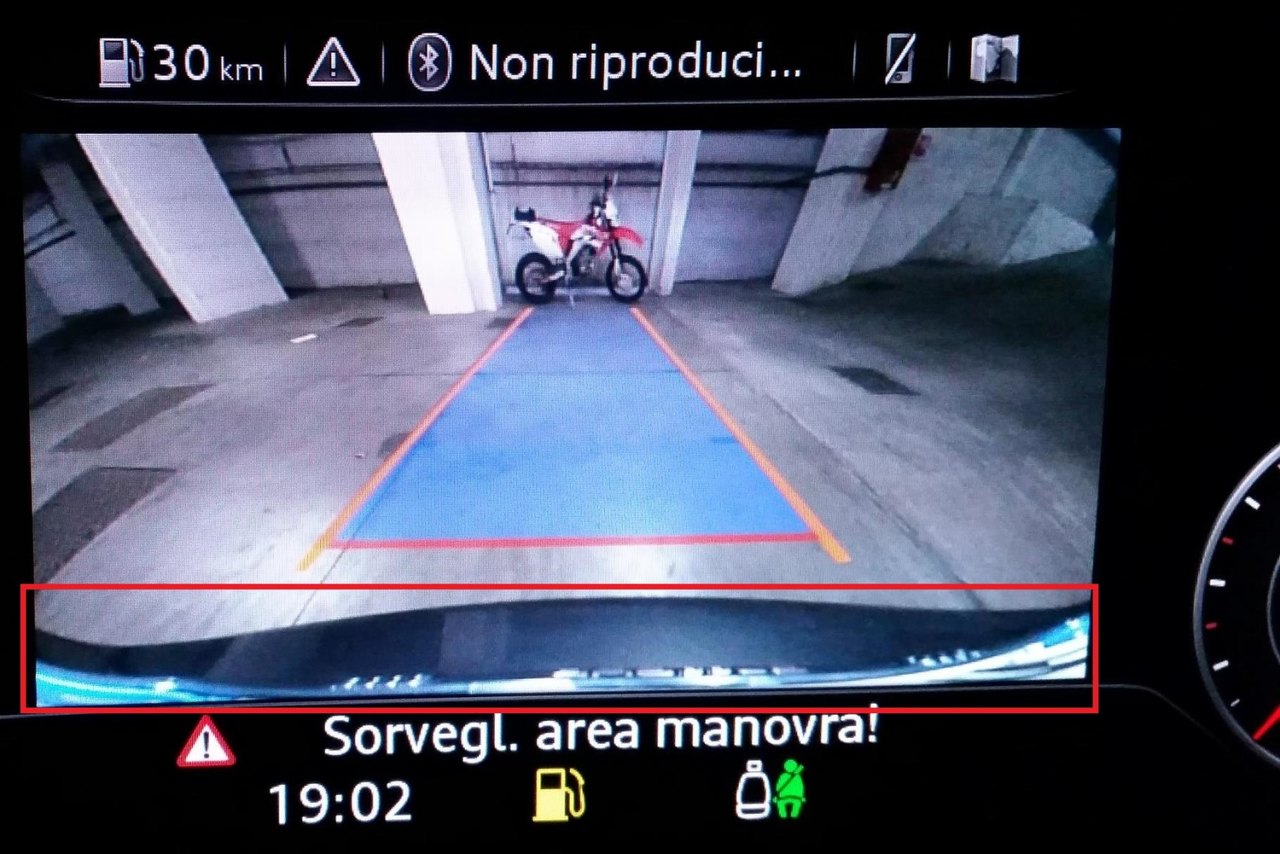

Mise à jour:

le problem n. 2 a été résolu





mais le n. 1 reste..

J'ai trouvé la procédure à faire pour la calibration, mais J'en ai besoin du Odis o VAS, tres tres dificile...

Modifié 28 juillet 2019 par kevin#34

[Erty]

Ok, quel était le problème ?

Pour la calibration, j'ai vu la procédure, il faut Odis et des accessoires (mire, …). Le plus simple est de le faire chez Audi.

[kevin#34]

le "probleme"  etait la camera n'a pas été complètement insérée jusqu'au fond  malgré les clips étaient en place... pour la calibration chez audi, Je doute qu'ils soient capables....

[olidada]

Bonjour,



Moi, j’ai fait ajouter la caméra sur mon Q3 par la concession et ils ont calibré les lignes lors de l’installation. Ils m’ont indiqué que c’était compliqué et qu’il pouvait y avoir des petits écarts, mais à l’usage, c'est nickel.



Et bravo pour le courage de tout démonter 👍

[kevin#34]

Le ‎22‎/‎07‎/‎2019 à 21:53, kevin#34 a dit :

enfin j'ai eu le temps de monter la camera de recul, mais j'ai 2 problèmes (peut-être qu'ils sont connectés):

1) la fameuse erreur 201000 no basic setting error dans le 6C module







J'ai enfin réussi à effacer cette erreur aussi!
(J'ai effectué la calibration)

[Erty]

Chez Audi ?

[kevin#34]

oui, pour 50 eur

puisque la seule alternative aurait été d'utiliser le ODIS clone au prix d'environ 100 euros pour l'achat, donc au final j'ai trouvé plus pratique de le faire en audi...

[Erpo]

Bonjour à tous,étant propriétaire d une TTS 2017,quel référence de VCDS il faut pour activer la camera de recul,merci et bravo pour le tuto il est très bien détaillé

Eric

[Erty]

Bonjour,

A partir de 15.xx cela devrait aller...

[Erpo]

Merci,pour la reponse

[Erpo]

Encore merci pour ce tuto très bien détaillé...Ça fonctionne !! J ai fait la prog avec un Vagcom 19.6.1 acheté sue le net en promo à 60euros

[Erty]

[B18]

Le 18/07/2020 à 11:12, Erpo a dit :

Encore merci pour ce tuto très bien détaillé...Ça fonctionne !! J ai fait la prog avec un Vagcom 19.6.1 acheté sue le net en promo à 60euros



c est terrible , excellent ! tu as un lien pour le vag? je suis depuis peu en audi et je pense acheter un vagcom. si j ai bien compris  il faut un pc portable aussi.tu sais par ex voir le nombre de launch control  et débloquer les étriers arrière pour changer les plaquettes avec ton vagcom?

[Erty]

Avec VCDS oui.

[Erpo]

Le 20/07/2020 à 00:47, B18 a dit :



c est terrible , excellent ! tu as un lien pour le vag? je suis depuis peu en audi et je pense acheter un vagcom. si j ai bien compris  il faut un pc portable aussi.tu sais par ex voir le nombre de launch control  et débloquer les étriers arrière pour changer les plaquettes avec ton vagcom?

Bonjour

J ai pris le vag com sur  outil-diagnostique-auto.fr,il est encore en promo à 54 euro,pour ce qui est des autres deblocages,je ne pourrai pas t aider !! Pour la camera de recul,j ai suivi à la lettre le tuto d Erty...

[goujon]

Bonjour, y a t il des faisceaux où il n y a pas besoin de soudures ?

Sinon apparemmment certaines sont déjà calibrées d’origine en plus d’être codées, j’ai bien compris ? Lol



J’ai lu sur un autre forum qu’apparemment il serait possible de la calibrer via vcds, en mettant une feuille au sol.

[Erty]

Bonjour,

Pas d'autre faisceau à ma connaissance.

Une caméra provenant d'un autre TT est codée et calibrée.

La procédure de calibrage nécessite un gabarit et ODIS (VCDS ne permet pas le calibrage).

[GreenSnot]

Merci pour le tuto ! Il m'a été d'une grande aide. Je ne frissonne plus à l'idée de faire une marche arrière.



Par contre dans les manœuvres je me tortille sur mon siège quand le volant cache le virtual cockpit ...

[Ced34]

Bonjour,
Un grand merci pour ce tuto super précis et détaillé.
Du coup grâce à vous j'ai osé franchir le pas et j'ai monté une caméra arrière.
Pour info faites attention si vous travaillez dans le froid, les petites pattes en plastiques sont très cassants, surtout au démontage.

J'ai pris ce produit (à priori OEM) : https://www.ebay.fr/itm/283523233949
Livraison rapide, distributeur efficace, il envoie ensuite par mail le tuto pour le câblage (très bien fait et très détaillé).
Je vous le joins à ce message au cas où il pourrait intéresser quelqu'un.

J'en suis donc au paramétrage de cette option dans le MMI et étant novice en la matière (mais j'apprends vite)  j'hésite à acheter ce VAG COM  : https://www.outil-diagnostic-auto.fr/product/vag-com-vcds-20-4-1-version-avril-2020-nouveau-new-options/
Qu'en pensez-vous, est-ce qu'il va me permettre de :
- coder ma caméra,
- déverrouiller les étrier arrières pour changer les plaquettes,
- débloquer l'Audi Smartphgone Interface (Apple Car Play) ?
Ce sont les 3 point qui m'intéressent tout particulièrement.

Merci pour vos retours.

Notice câblage caméra sur MMI EN_A3_Q3_A1_Q2_TT.pdf

Modifié 12 janvier 2021 par Ced34

[Erty]

Points 1 et 2 : probablement

Point 3 : non, VCDS ne suffit pas.

[Ced34]

Mercy Erty pour ces informations. Je vais commander ce produit et ferai un retour sur ce topic une fois que je l'aurai testé.

[goujon]

Comment as tu fait pour le 12v ? Tu t’es pris sur quoi car dans la notice ce n’est pas illustré

[Ced34]

Bonjour Goujon,
Pour le 12V permanent : je me suis branché sur le +  12V permanent du MMI, c'est le rouge et jaune de mémoire (à vérifier avec un multimètre quand même au cas où).

[Ced34]

Bonjour à tous,
Petit retour d'expérience sur le codage de cette caméra avec le VAG COM  de chez outil-diagnostic-auto, version 20.4  : https://www.outil-diagnostic-auto.fr/product/vag-com-vcds-20-4-1-version-avril-2020-nouveau-new-options/
Bien déçu par cet acquisition du coup car mon véhicule n'est visiblement pas supporté par ce matériel (peut-être trop récent ???) c'est un TTRS MK3 de Aout 2019...
Du coup j'ai tenté une demande d'annulation et un retour de cette commande, j'attends leur réponse...
Est-ce que quelqu'un est dans le 73 ou 74 au cas où, avec un VAG COM ROSS TECH qui fonctionnerait sur ma voiture ?
Connaissez-vous un endroit proche de chez moi (Aix-les-Bains) où je pourrai faire coder ma caméra (déjà installée) pour pas top cher ?
Est-ce que je m'y suis mal pris avec le Vag Com pour avoir ce message, au cas où ?
Je vous remercie, bonne fin de journée.
Cédric

[Ced34]

Le 29/07/2020 à 18:15, Erpo a dit :

Bonjour

J ai pris le vag com sur  outil-diagnostique-auto.fr,il est encore en promo à 54 euro,pour ce qui est des autres deblocages,je ne pourrai pas t aider !! Pour la camera de recul,j ai suivi à la lettre le tuto d Erty...

Bonjour Erpo, du coup pour le codage avec le VAG COM acheté sur outils-diagnostic-auto, ça a fonctionné pour toi, ton TTS est de quelle année  ?
J'ai pris une version VAG COM plus récente (20.4) et pourtant ça ne fonctionne pas pour moi... mon véhicule n'est pas supporté...
Merci

[goujon]

Il y a 5 heures, Ced34 a dit :

Bonjour Goujon,
Pour le 12V permanent : je me suis branché sur le +  12V permanent du MMI, c'est le rouge et jaune de mémoire (à vérifier avec un multimètre quand même au cas où).

Merci, quand tu dis branchė, soudure ?

[Ced34]

Il y a 11 heures, goujon a dit :

Merci, quand tu dis branchė, soudure ?

J'ai utilisé ce raccord, une soudure + gaine thermo serait sans doute mieux ?

[scorto]

Bonsoir,

Je vais entamer mon branchement à blanc avec ce tuto.

Mais petite question: j'ai le cable masse (avec l'oeillet) qui ne fait pas toute la longueur des autre cable -> je le connecte dans le coffre à la tole avec une vis et boulon?

L'autre c'est le cable blanc qui semble être le 12v à mettre sur le cable du rouge et jaune du quadlock par soudure après avoir entamé le cable comme à fait @Erty j'ai bon?



Merci

[Erty]

Oui

[scorto]

Il y a 12 heures, Erty a dit :

Oui

Merci
