[Tuto] Montage d'un GPS sur un Audi concert


Messages recommandés

Bonjour à tous

Voici un tuto suite à l'installation d'un GPS de type S100 C149 (S160 – M149) sur mon audi Q5 équipé d’un poste Audi concert

:moto:

L’installation m’a pris au moins 6 heures et ne nécessite pas d’outillage particulier : pour déclipser les grilles et autres j’utilise un démonte pneu de vélo en plastique.

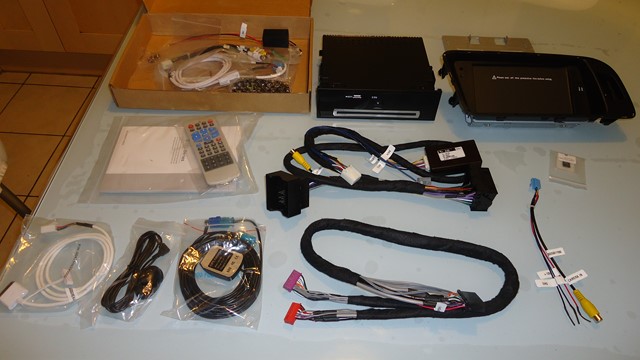

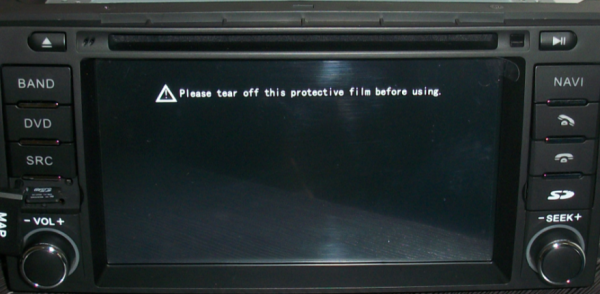

  1. Tout d’abord voici le matériel

J’ai choisi le S100 car bien que ce soit un poste chinois, ce dernier est suivi et disponible pour de nombreuses voitures . On trouve facilement des Firmware ou des skins adaptés à ce modèle (voir forum wwww.roadnav.com)

Voici les données techniques de l’engin ainsi qu’une petite vidéo de son fonctionnement.

https://youtu.be/23ZbwsniyxA

http://www.roadnavi.com/product/c149-audi-a4-a6-q5/

http://www.roadnavi.com/roadnav-s160-dual-ui-android-infortainment-system-released/

http://www.witson.com/en/displayproduct.html?proID=102507241

Le S160 étant en rupture de stock je me suis malheureusement rabattu sur le S100 (~400€). Le seul reproche que je pourrai faire est que le bluetooth d’origine ne fonctionne plus et que l'on doit utiliser celui du GPS . (Il existe cependant une astuce qui consiste à permuter une prise mais on perd cette fois le guidage vocal du GPS …. J’hésite…)

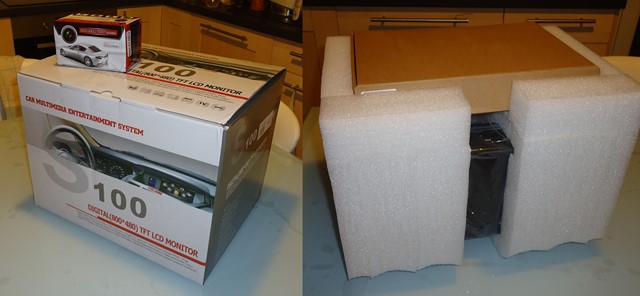

Le colis tout droit reçu de chine est bien présenté dans un très bon emballage ;



La caméra également achetée en chine m’a couté 35€. Le caoutchouc s’enlève facilement contrairement à l’OEM je l’ai donc collé avec du silicone

http://www.ebay.fr/itm/351409588411?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT



Prévoir également une rallonge RCA de 2m (de la poignée du haillon au compartiment à fusible dans le coffre) pour la caméra (le câble fourni faisant déjà 5m pour aller du coffre à la boîte à gant) et une rallonge de 2m (prise FAKRA) pour l’antenne GPS (d’une longueur initiale de 3m) afin d’atteindre une longueur de 5m.

  1. Montage de la camera et de l’antenne GPS

Déclipsez les deux caches du haillon et celui du triangle de signalisation et démontez les 4 vis

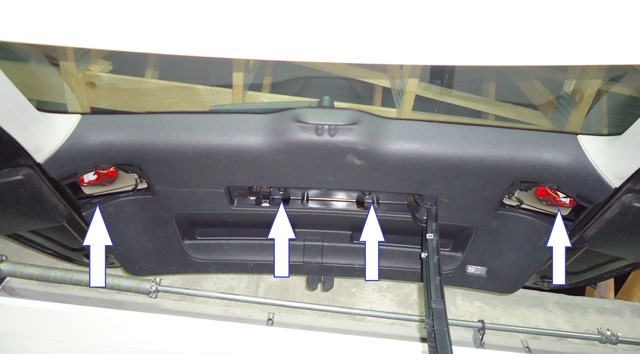

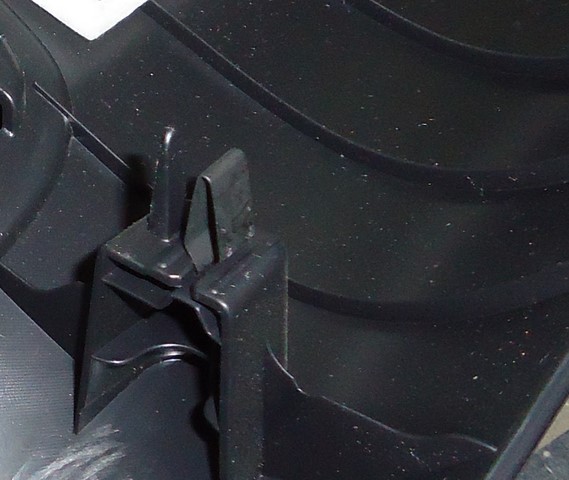

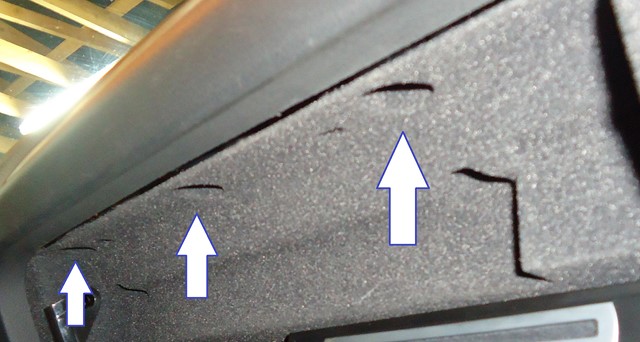

Déclipsez la garniture en tirant vers le bas : ci-dessous la position des clips sur la garniture

Attention à ne pas perdre les petites pièces de caoutchoucs le long du bord inférieur de la garniture (à recoller si nécessaire pour le remontage)

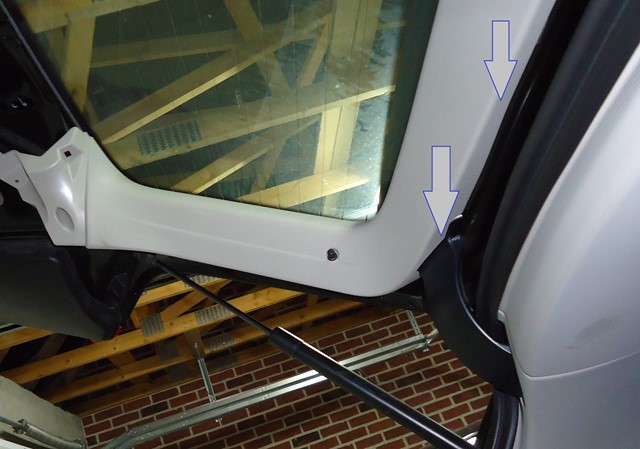

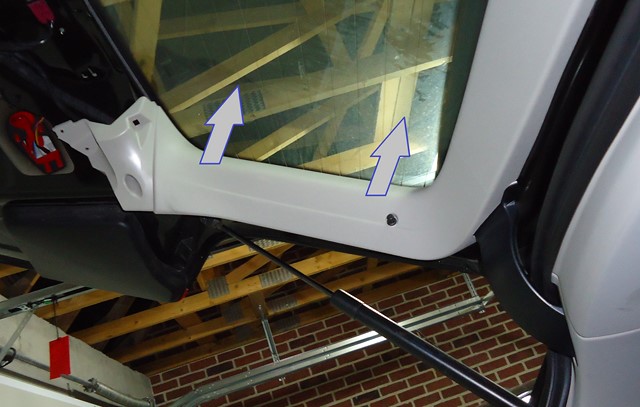

Déclipsez la garniture haute du haillon de part et d’autre de la vitre latéralement


Puis déclipsez vers le bas la partie horizontale


Déposez le cache du bras droit du haillon

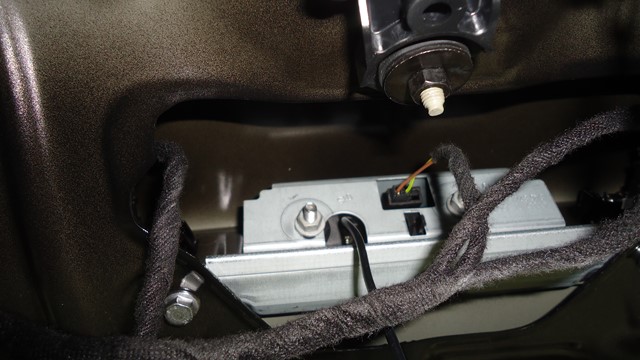

Déposez l’amplificateur d’antenne : débranchez les deux prises at après avoir dévissé le boulon translatez l’ampli sur la gauche pour le retirer

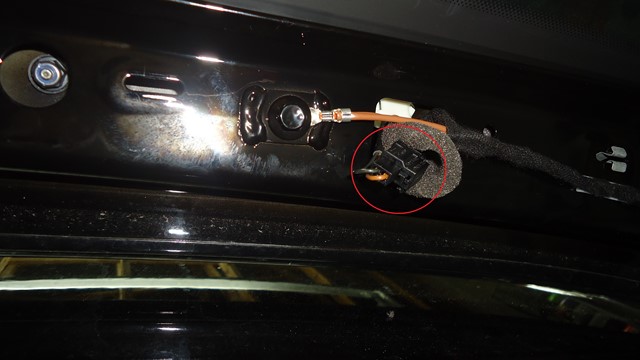

Débranchez la prise du 3ème feu stop qui est cachée dans le haillon

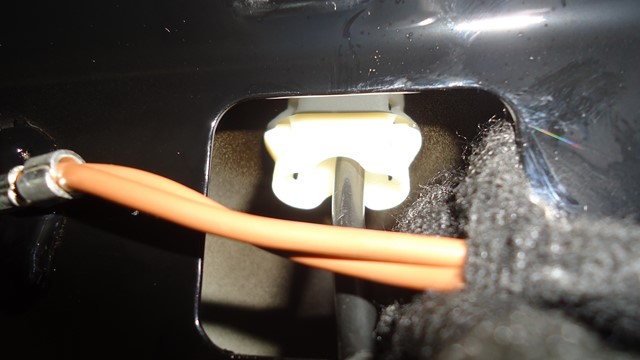

Dévissez les 4 boulons qui maintiennent le spoiler et déclipsez les deux passages de câble blanc

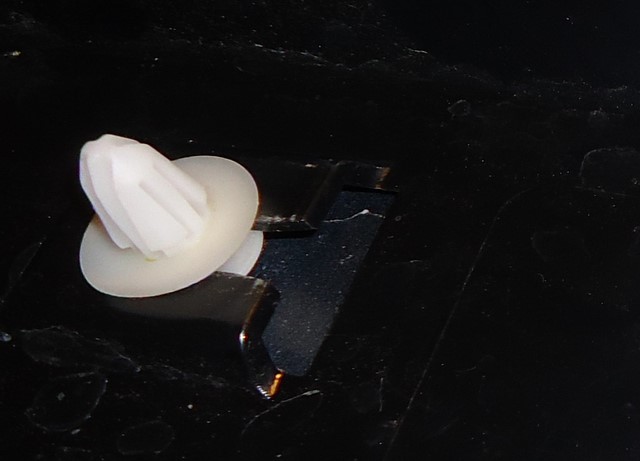

Déclipsez le spoiler vers le haut (2 clips blanc)

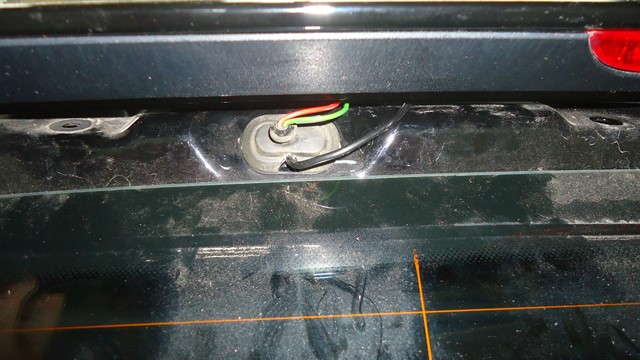

L’antenne GPS sera collée dans le spoiler à l’emplacement défini ci-dessous


Réalisez une entaille dans le passage de câble et remontez le spolier. Un peu de silicone permettra d’assurer une parfaite étanchéité

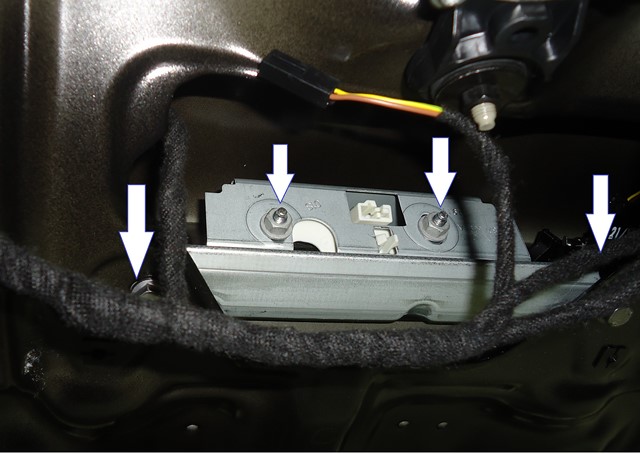

De retour dans le haillon, pour démonter la poignée il faut déposer le support en retirant les 4 écrous / boulons. Débranchez la prise


Déclipsez la poignée et montez la nouvelle de la même façon


Remontez le câble vidéo et d’alimentation le long du faisceau et connectez la masse du câble d’alimentation de la camera à la masse sur le haillon (flèche)

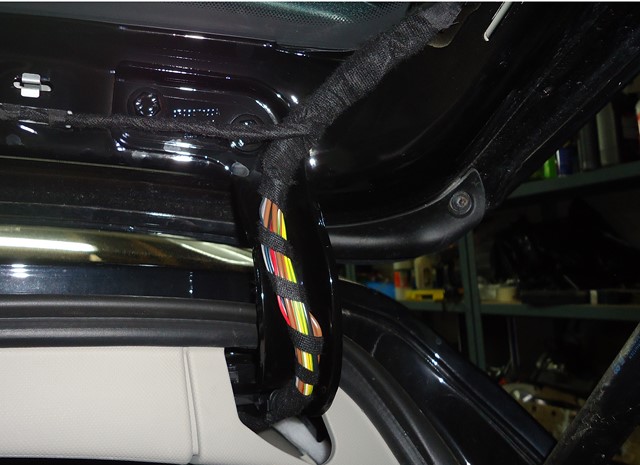

A l’aide d’un fil de fer, faire passer l’ensemble des câbles (vidéo, alim caméra + antenne GPS) du haillon au compartiment à fusible dans le coffre


Une fois les câbles passés vous pouvez à présent remonter les garnitures du haillon

Réalisez un piquage +12V sur l’alimentation de la lampe de recul afin de remonter l’information au GPS (câble noir et blanc). Pour cela je dénude le câble de la prise sur 5mm et je viens souder mon câble dessus ; ce qui me permet de ne pas couper le faisceau d’origine.


Connectez l’alimentation de la caméra au +12V de l’allume cigare (plus stable que le la lampe du feu de recul)


Afin de ramener les câbles jusqu’à la boite à gant retirez le crochet en le translatant sur la droite puis en retirez la vis derrière.

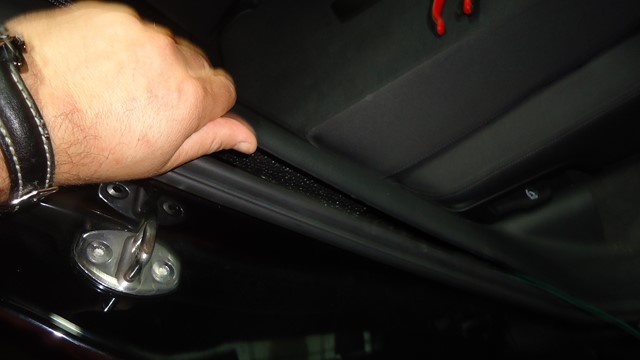

Utilisez le fil de fer pour ramener les câble jusqu’au seuil de porte arrière droit que l’on pourra soulever pour récupérer les câbles (personnellement j’ai même déclipser un clips pour plus d’accéssibilité)


Continuez à ramener le fil de fer jusqu’à la boîte à gant tout en soulevant les garnitures

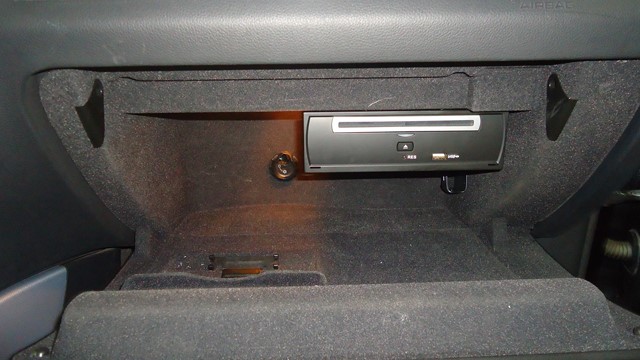

Afin de démonter la boîte à gant déposez le cache fusible

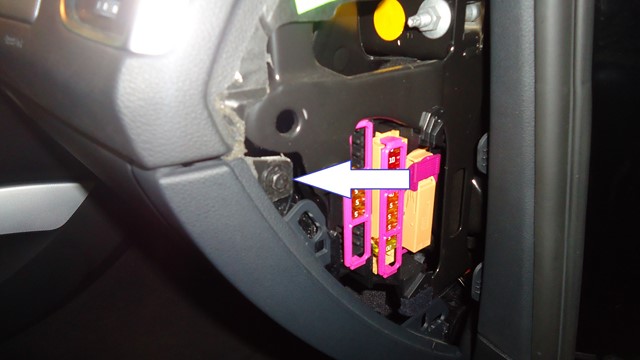

Dévissez le boulon maqué par la flèche


Retirez le cache sous la boîte à gant (1 clips)


Retirez les deux boulons sous la boîte à gant


Dévissez ensuite les 3 boulons dans la boîte à gant


Débranchez la prise de la boîte à gant


Récupérez les deux caoutchoucs et les replacer sur la boîte à gant pour le remontage


Et finalement sortir les câbles vidéo et GPS


3. Installation du poste GPS

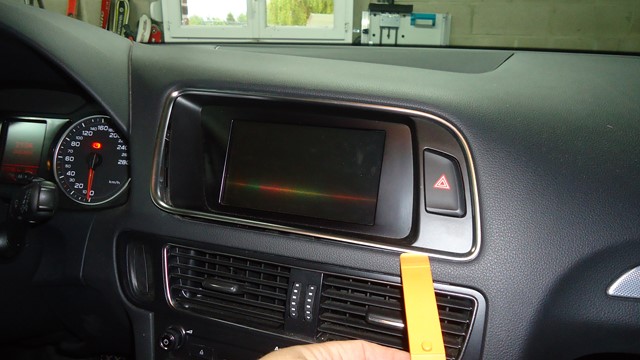

Déclipsez l’enjoliveur chromé de l’écran avec précaution




Déclipsez le contour noir de l’écran, récupérer le bouton de signalisation de détresse




Dévissez les 4 boulons de l’écran et débranchez la prise derrière




Déclipsez la grille d’aération




Déclipsez les commandes de la clim




Et retriez les deux prises en basculant les clips rouges

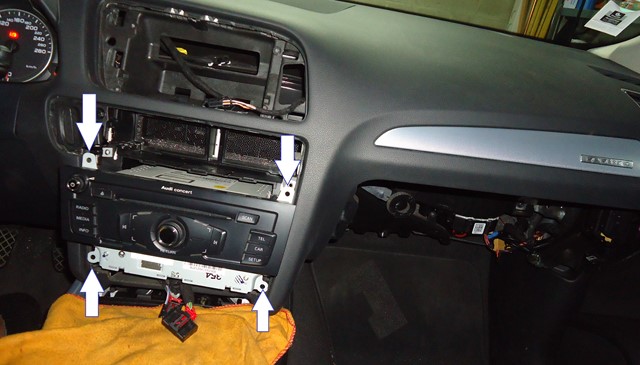

Dévissez les 4 boulons maintenant la radio

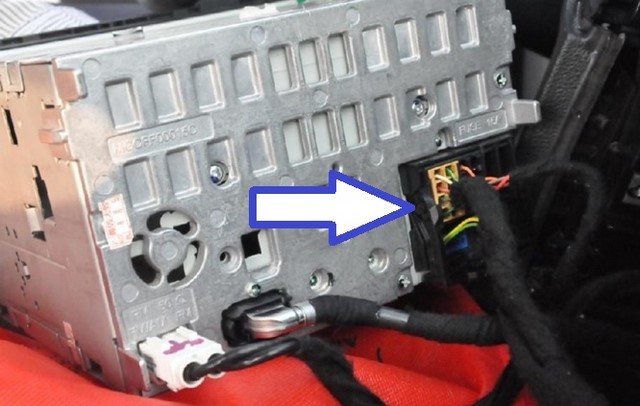

Débranchez la prise marquée par la flèche et venir intercaler le faisceau fourni. Calez la grosse prise carrée initial avec le nouveau faisceau derrière la trappe du cendrier et vérifiez que celle-ci s’ouvre toujours correctement. La place étant très étroite idéalement scotchez les faisceau pour qu’ils ne bougent plus lors de la remise en place du poste

Remontez le poste, la clim et la grille d’aération




Replacez et reconnectez le bouton de signalisation de détresse ainsi que la prise de l’écran d’origine

Branchez les deux prises rouge et violette du deuxième faisceau fourni avec le nouveau poste




Ré-enclipsez le nouvel écran




Amenez les deux nouveaux faisceaux au niveau de la boîte à gant




Connectez le câble RCA « CAMERA » et le câble bleu noté « Back » au câble amené de la lampe du feu de recul

Réalisez un trou à l’arrière de la boîte à gant permettant le passage des prises des deux faisceaux




Placez le support métallique sur le boitier GPS. Ce dernier possède 4 ergots métalliques qui correspondent à des fentes déjà pré-percées sur le haut de la boîte à gant.




Avant de fixer le GPS dans la boîte à gant, branchez les faisceaux à l’arrière du poste GPS. Puis après avoir positionné le GPS tordre légèrement les ergots métalliques pour bloquer le GPS dans la boite à gant




Finalement replacez la boîte à gant






Voilà mon audi possède enfin un poste à la hauteur

:race: :moto:

Lien à poster
Partager sur d’autres sites

Bonjour Chris_62 ,



Je possède également un roadnav Wince S100 que jai installé moi même il y a maintenant 18 mois, j'en suis pleinement satisfait .

Mais je ne savais pas que l'on pouvait effectuer des mises à jour . Je suis aller sur le site Raoadnav.com mais je ne suis pas fort en anglais.

Aurais tu une mise à jour récente à me transmettre ?

Merci d'avance

Lien à poster
Partager sur d’autres sites

Bonjour coucou , Jonnhy5377



C'est surtout grâce aux tutos déjà réalisés par tous les membres du forum, que je remercie au passage :marcelpoire:

Lien à poster
Partager sur d’autres sites

Bonjour Chris_62 ,



Je possède également un roadnav Wince S100 que jai installé moi même il y a maintenant 18 mois, j'en suis pleinement satisfait .

Mais je ne savais pas que l'on pouvait effectuer des mises à jour . Je suis aller sur le site Raoadnav.com mais je ne suis pas fort en anglais.

Aurais tu une mise à jour récente à me transmettre ?

Merci d'avance



Bonjour JoeBarMAx



Personnellement je n'ai jamais fait la mise à jour. Mais voici les instructions que j'ai traduit du lien suivant :

http://www.roadnav.com/forum/firmware-aa/s100-wince/94-s100-firmware-update-instruction



La dernière version disponible est la suivante :



Date: Feb 10, 2016

File Name: C149_V1.2.11.13.exe 78.9 MB total

Download link: http://we.tl/trQPeEFcbv

RN model: C149

OS: S100-UNI.A20140721-V2.2

APP: S100-V1.2.11.13

MCU: Q00Q S00I C149



Voici le lien sur Free de ce Firmware :

http://dl.free.fr/sp4zuRWLg



S100 Firmware Update Instruction



1. Préparez une carte SD mini vierge



Capacité: 1G/2G

Formaté: FAT32

REMARQUE : La mise à jour dure au moins 15 minutes, ne toucher à aucun icon, bouton (excepté à la calibration de l’écran) ou ne pas éteindre le poste durant le process



A. Télechargez le Firmware du S100 pour votre modèle ici RN S100 WinCE Firmware Update

B. Déziper le fichier avec un programme compatible avec les caractères chinois afin d’extraire les fichiers et répertoires.

C. Copier les fichiers à la racine de la carte SD. Soyez sûr d’avoir les caractères chinois comme ceux-ci : 版本号.txt (et pas comme ceux-là: ¦µ¦¥¦+.txt)



2. Patchez la mise à jour :

Remarque: Passez cette étape si vous ne pouvez pas accéder à l’OS. Procédez alors à l’étape ”3- Mise à jour du Firmware”. Vous pourrez accéder au système après avoir terminé l’étape 3, refaire alors la mise à jour par cette instruction.

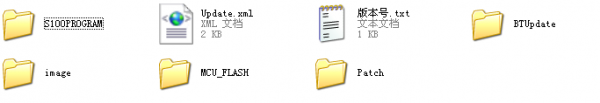

La structure des fichiers devrait être ainsi pour le nouveau firmware377647Img1.png



A. Allumez le S100

B. Insérez la carte SD du nouveau firmware dans le slot GPS

C. Changer le chemin d’accès du GPS: \patch\UpgradePatch.exe

D. Revenir à l’écran principal et appuyez sur l’icône GPS/Navi

E. L’écran affiche “Patch OK!”, C’est fait!

remarque: si vous obtenez le message d’erreur "patch is forbidden", cela veut dire que vous avez déjà le dernier patch

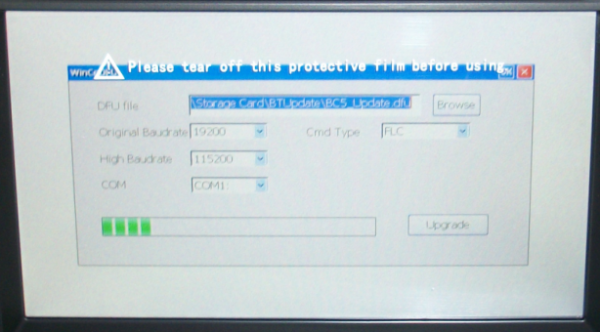

3. Mise à jour du Firmware:



A. Insérer la carte SD dans le slot du GPS. Redémarrer le system, le firmware sera mis à jour automatiquement.

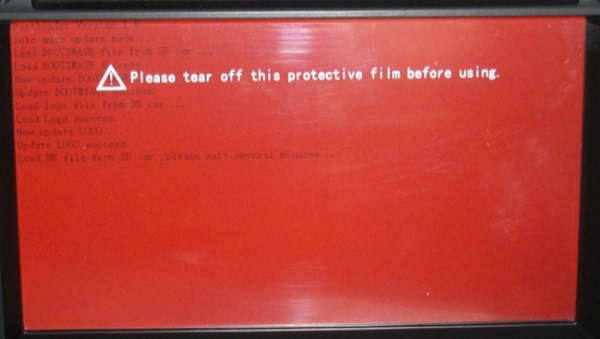

B. Mise à jour Eboot et NK, l’écran sera rouge:

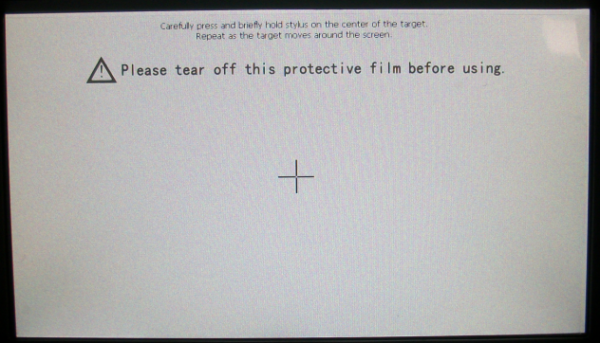

C. Calibrez l’écran:


D. Copiez l’appli:


E. Mise à jour flash. L’écran va devenir noir et clignoter. Des bips vont être émis pendant près de 3 minutes.

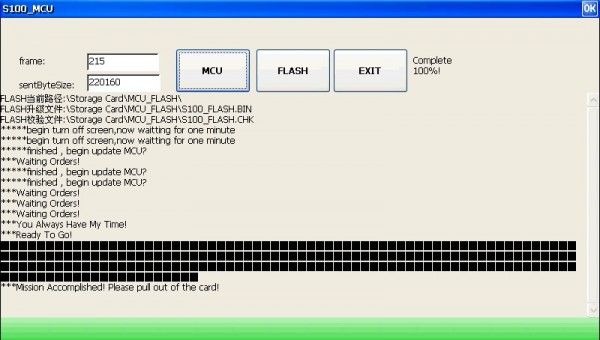

F. Lorsqu’il sera affiché : “Complete 100%” and “**Mission Accomplished! Please pull out of the card!”. Retirez la carte SD, le S100 redémarra automatiquement.


Lien à poster
Partager sur d’autres sites

Un grand merci pour ce tuto qui pourra me faire franchir le pas... malgré mes 2 pieds gauche à la place des mains ! :bien: :bien: :bien: (en omettant probablement la caméra et sa phase acheminement critique !)

Lien à poster
Partager sur d’autres sites
  • 3 semaines plus tard...

Très beau tuto!!! Sacré boulot pour intégrer tout ca!!!



Je suis perdu dans toutes les versions disponible sur le marché... Quelqu'un aurait il un modèle, une référence de produit à me proposer?



Est ce une bonne solution de prendre un modèle avec carte SD pour le gps plutôt que de devoir installer un lecteur dvd dans la boîte à gant?



Merci pour votre aide!

Lien à poster
Partager sur d’autres sites

J'ai egallement installer la meme chose sur mon autoradio Symphony (pas de meme marque acheter sur Aliexpress) depuis deux ans est ca marche tres bien avec GPS, navigation, DVD, bleutooth, camera de recule la difference que j'ai pas changer completement l'ecran d'origine ya juste un le film tactile qui faut rajouter sur l'ecran origine est relier avec une petit fiche.

Parcontre ca serait mieux si tu ajoute un relais (4 ou 5 pin) pour la camera de recule au lieu de la brancher directement.

Lien à poster
Partager sur d’autres sites

J'ai egallement installer la meme chose sur mon autoradio Symphony (pas de meme marque acheter sur Aliexpress) depuis deux ans est ca marche tres bien avec GPS, navigation, DVD, bleutooth, camera de recule la difference que j'ai pas changer completement l'ecran d'origine ya juste un le film tactile qui faut rajouter sur l'ecran origine est relier avec une petit fiche.

Parcontre ca serait mieux si tu ajoute un relais (4 ou 5 pin) pour la camera de recule au lieu de la brancher directement.

Salut, peux tu m'en dire plus sur ton installation et me donner une référence de produit? Merci

Lien à poster
Partager sur d’autres sites

Ici le produit que j'ai installé

http://www.aliexpress.com/item/Special-Link-for-Car-DVD-player-for-Audi-A4-2009-for-friend-beginina72/726527244.html?spm=2114.13010608.0.108.ZjXX35

Mais apparemment n'est plus disponible. Sur ce modèle tu gardes l'écran d'origine on rajoutant sur lui un film d'écran tactile qui sera relier au lecteur DVD qui intègre le GPS aussi est que tu installes dans la boite à gants comme celui de Chris-62.



Si non le même vendeur propose un autre model celui-là sur ce lien: http://www.aliexpress.com/item/New-come-the-best-stable-car-DVD-GPS-for-Audi-A5-Audi-A4-Audi-Q5-800MHz/1898541004.html?spm=2114.01010208.3.9.gsLNpN&ws_ab_test=searchweb201556_0,searchweb201602_5_10037_10017_406_10032,searchweb201603_11&btsid=e3d8c98d-c8e6-446b-9937-aa30009f7b23

Je trouve que c'est un peu mieux le tout est intégrer dans l'écran pas nécessaire d'avoir le lecteur DVD c'est t'as pas besoin de DVD (tu peux utiliser l'USB)

Tu peux lui connecter un disque dur (jusqu'a 500 gb) donc installation plus facile t'as pas a démonter la boite à gants (si tu ne veux pas du DVD)

Pour le GPS c'est compatible avec plusieurs carte tas le choix.

Lien à poster
Partager sur d’autres sites

J'ai oublié un truc important c'est que tu peux balancer entre le menu MMI original et le menu du lecteur juste par une touche de doigt de 3 secondes sur l'écran



Je ne sais pas pour le nouveau model mais ça doit être la même chose
