Canal 112 Vagcom et sondes EGT

[TheRhino]

Sans les sondes



http://www.ebay.fr/itm/Digital-DC-Temperature-Meter-for-K-Type-EGT-Probe-C-/250845009351?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&hash=item3a678715c7



http://www.ebay.fr/itm/Digital-DC-Temperature-Meter-for-K-Type-Thermocouple-EGT-with-Blue-LED-12V-C-/251530275129?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&hash=item3a905f6939





Plusieurs types http://www.ebay.fr/sch/m.html?_odkw=&_ssn=procon-products&hash=item3a905f6939&item=251530275129&pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&_osacat=0&_from=R40&_trksid=p2046732.m570.l1313.TR10.TRC0.A0.H0.Xdigital+dc&_nkw=digital+dc&_sacat=0



Le site marchand http://www.ebay.fr/sch/m.html?item=251601693826&hash=item3a94a12c82&pt=FR_JG_Auto_Tuning&_ssn=procon-products&_pgn=2&_skc=50&rt=nc

[GuillaumeGM33]

Sans les sondes



http://www.ebay.fr/itm/Digital-DC-Temperature-Meter-for-K-Type-EGT-Probe-C-/250845009351?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&hash=item3a678715c7



http://www.ebay.fr/itm/Digital-DC-Temperature-Meter-for-K-Type-Thermocouple-EGT-with-Blue-LED-12V-C-/251530275129?pt=FR_YO_MaisonJardin_Bricolage_ElectroniqueComposants&hash=item3a905f6939





Plusieurs sortes

http://www.ebay.fr/itm/Digital-DC-Temperature-Meter-for-K-Type-EGT-Probe-C-/251049981690?pt=LH_DefaultDomain_2&hash=item3a73beb6fa



Le site marchand http://www.ebay.fr/sch/m.html?item=251601693826&hash=item3a94a12c82&pt=FR_JG_Auto_Tuning&_ssn=procon-products&_pgn=2&_skc=50&rt=nc

Alors là, c'est la trouvaille ! ;) tarif imbattable! Parfais pour faire mes essais. J'achète !

[TheRhino]

C'est le même vendeur que celles à 20€ sans les sondes.



Par contre je ne pige que dalle, je t'ai mis plusieurs liens car les entrées sont différentes :



Digital DC Temperature Meter for K Type EGT Probe ©

Digital DC Temperature Meter for RTD PT100 Temperature Sensors (12VDC / F)



C'est le botier qui retranscrit la tempé, enfin ce n'est pas un simple afficheur, ou bien le type de sonde

RTD PT100 ou K type thermocouple.





En tous cas ils se gavent bien avec leurs sondes à 225€... quand on voit une sonde à 12€ http://www.ebay.fr/itm/EGT-Thermocouple-K-type-for-Exhaust-Gas-Temp-Probe-/250938569808?pt=JG_FR_Auto_Pi%C3%A8ces&hash=item3a6d1ab450 et le reste du prix en boitier !

[cyril1989]

Allez Rhino trouve nous le boitier à 15 et on fera la sonde :)

[TheRhino]

:MdrDevil:





On a trouvé l'électronique à 80€, Guillaume va tester, mais certains l'ont déjà posé et ça fonctionne ^^



C'est l'électronique qui lâche généralement, mais pas la sonde c'est costaud.

Faut protéger thermiquement les boitiers, mais bon si la chaleur remonte par les fils ça reste problématique.

[GuillaumeGM33]

C'est le même vendeur que celles à 20 sans les sondes.



Par contre je ne pige que dalle, je t'ai mis plusieurs liens car les entrées sont différentes :



Digital DC Temperature Meter for K Type EGT Probe ©

Digital DC Temperature Meter for RTD PT100 Temperature Sensors (12VDC / F)



C'est le botier qui retranscrit la tempé, enfin ce n'est pas un simple afficheur, ou bien le type de sonde

RTD PT100 ou K type thermocouple.





En tous cas ils se gavent bien avec leurs sondes à 225... quand on voit une sonde à 12 http://www.ebay.fr/itm/EGT-Thermocouple-K-type-for-Exhaust-Gas-Temp-Probe-/250938569808?pt=JG_FR_Auto_Pi%C3%A8ces&hash=item3a6d1ab450 et le reste du prix en boitier !

Il faut acheter les k type EGT probe © . Le C étant pour une lecture en degrés Celcius et les thermocouple utilisé par nos sonde EGT sont de type K. ;)

[Vince67]

Intéressant :bien:



J'imagine que les deux fils du thermocouple se branchent sur les bornes B et C. Tu peux connecter juste avant la carte électronique comme ça la chaleur ne remontera pas jusque là.



A vérifier que le branchement de ton Digital temperature ne perturbe pas la tension que ton egt délivre en temps normal

[GuillaumeGM33]

Oui tu as raison Vince. La seul chose qui me préoccupe est l'éventuel et possible perte de tension que peut subir la carte électronique. Mais la j'suis pas assez calé il faudrait exposer le problème à un pro de l'électronique. Après l'écran tire son alimentation sur une source 12 v.

[GuillaumeGM33]

C'est curieux, une personne m'à dit qu'il avait fait hier des relevés sur le 112 de son Vag com. Il a apparemment pût lire ses températures échappements et ce en dessous des 945 degrés. Son maximum enregistré étant de 840 degré en charge avec également de l'enrichissement. Je n'y comprend plus rien! Je me demande si il n'y a pas que la version officiel de Vag com qui peut nous communiquer réellement l'info de température. Vos versions sont officiel ou pas?

[TheRhino]

Ross tech donc officielle, après peut être qu'en lançant un log ça enregistre les tempé ?

[GuillaumeGM33]

C'est ce qu'à fait le mec, un log! Peux tu essayer Rhino? ;)

[TheRhino]

Je ferais ça jeudi... En fait j'en avait fait un sur 12s mais tout est à 0





Marqueur,temps,°C, %,°C, %,temps,,,,,temps,,,,

,0.01,945.0,0.0,945.0,0.0,,,,,,,,,, ,0.28,945.0,0.0,945.0,0.0,,,,,,,,,, ,0.58,945.0,0.0,945.0,0.0,,,,,,,,,, ,0.89,945.0,0.0,945.0,0.0,,,,,,,,,, ,1.18,945.0,0.0,945.0,0.0,,,,,,,,,, ,1.48,945.0,0.0,945.0,0.0,,,,,,,,,, ,1.79,945.0,0.0,945.0,0.0,,,,,,,,,, ,2.08,945.0,0.0,945.0,0.0,,,,,,,,,, ,2.38,945.0,0.0,945.0,0.0,,,,,,,,,, ,2.68,945.0,0.0,945.0,0.0,,,,,,,,,, ,2.99,945.0,0.0,945.0,0.0,,,,,,,,,, ,3.28,945.0,0.0,945.0,0.0,,,,,,,,,, ,3.58,945.0,0.0,945.0,0.0,,,,,,,,,, ,3.87,945.0,0.0,945.0,0.0,,,,,,,,,, ,4.18,945.0,0.0,945.0,0.0,,,,,,,,,, ,4.47,945.0,0.0,945.0,0.0,,,,,,,,,, ,4.77,945.0,0.0,945.0,0.0,,,,,,,,,, ,5.07,945.0,0.0,945.0,0.0,,,,,,,,,, ,5.38,945.0,0.0,945.0,0.0,,,,,,,,,, ,5.68,945.0,0.0,945.0,0.0,,,,,,,,,, ,5.97,945.0,0.0,945.0,0.0,,,,,,,,,, ,6.27,945.0,0.0,945.0,0.0,,,,,,,,,, ,6.57,945.0,0.0,945.0,0.0,,,,,,,,,, ,6.87,945.0,0.0,945.0,0.0,,,,,,,,,, ,7.17,945.0,0.0,945.0,0.0,,,,,,,,,, ,7.47,945.0,0.0,945.0,0.0,,,,,,,,,, ,7.78,945.0,0.0,945.0,0.0,,,,,,,,,, ,8.07,945.0,0.0,945.0,0.0,,,,,,,,,, ,8.37,945.0,0.0,945.0,0.0,,,,,,,,,, ,8.67,945.0,0.0,945.0,0.0,,,,,,,,,, ,8.98,945.0,0.0,945.0,0.0,,,,,,,,,, ,9.28,945.0,0.0,945.0,0.0,,,,,,,,,, ,9.58,945.0,0.0,945.0,0.0,,,,,,,,,, ,9.89,945.0,0.0,945.0,0.0,,,,,,,,,, ,10.18,945.0,0.0,945.0,0.0,,,,,,,,,, ,10.47,945.0,0.0,945.0,0.0,,,,,,,,,, ,10.78,945.0,0.0,945.0,0.0,,,,,,,,,, ,11.07,945.0,0.0,945.0,0.0,,,,,,,,,, ,11.38,945.0,0.0,945.0,0.0,,,,,,,,,, ,11.68,945.0,0.0,945.0,0.0,,,,,,,,,,

[GuillaumeGM33]

Ok merci Rhino. Il existe aussi le racediag. Ce serait bien de savoir si le racediag peut lire les températures d'échappement sur toute la plage inférieur à 945 degrés. J'ai lu quelque part que Dinozo en avait eu un sur son S. Peut être qu'il peut répondre à cette interrogation! ;)

[Figo77]

Le Racediag récupère les infos via obd, comme le vag com, il ne pourra pas donner ses valeurs non plus.

[GuillaumeGM33]

Bon voilà, aujourd'hui j'ai reçu mes cartes électronique pour réparer sondes EGT. Je vais les remplacer ce Week-end. On verra le résultat. ;)

[m.dia]

mon racediag ne me donne pas les EGT

[GuillaumeGM33]

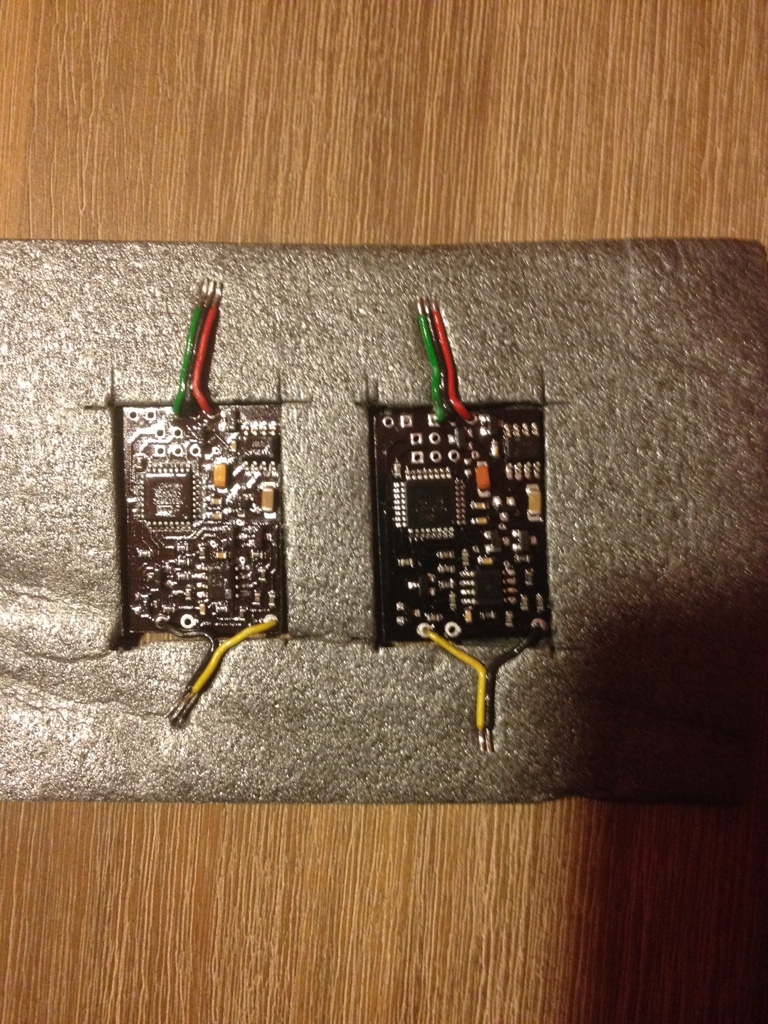

voilà à quoi ressemble les cartes que je viens de recevoir. Je ferai quelques photos du montage car maintenant j'ai Tapatalk sur l'iPhone..;)





Envoyé de mon iPhone en utilisant Tapatalk

[TheRhino]

Ah elles sont là ^^

[Vince67]

Tes cartes c est celles que tu as eu par le biais de chtiturbo (voie polonaise)?



C est l équivalent de celles d origine ou elles ont des spécifications en plus?

Modifié 18 décembre 2014 par Vince67

[GuillaumeGM33]

Elles viennent de Pologne mais je me suis débrouillé seul pour les avoir. Elles sont équivalentes aux origine.





Envoyé de mon iPhone en utilisant Tapatalk

[cyril1989]

Et niveau prix ça donne quoi ?

[GuillaumeGM33]

Environ 80 Euros.





Envoyé de mon iPhone en utilisant Tapatalk

[cyril1989]

Les 2 ??? :blink:

[GuillaumeGM33]

Oui les 2. J'en ai commandé une palette ;) tout ce qui était dispo.... ;)





Envoyé de mon iPhone en utilisant Tapatalk

[GuillaumeGM33]

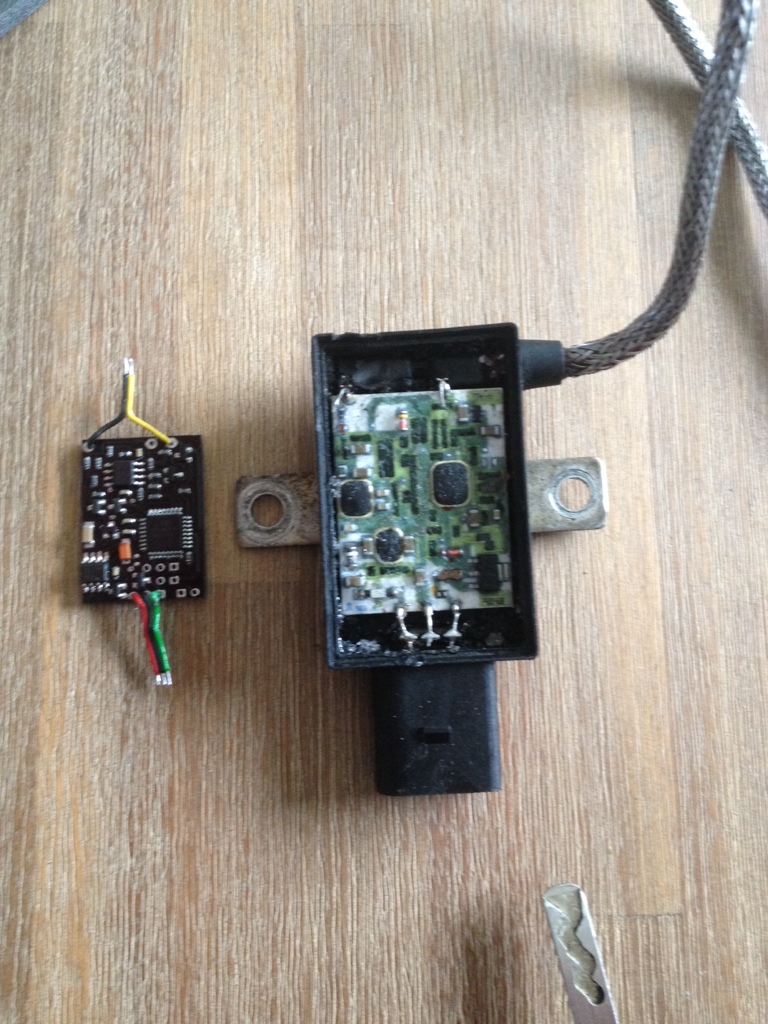

. Voici l'Egt défectueuse avec ça carte de remplacement. Ce soir je m'occupe du remplacement;)





Envoyé de mon iPhone en utilisant Tapatalk

[GuillaumeGM33]

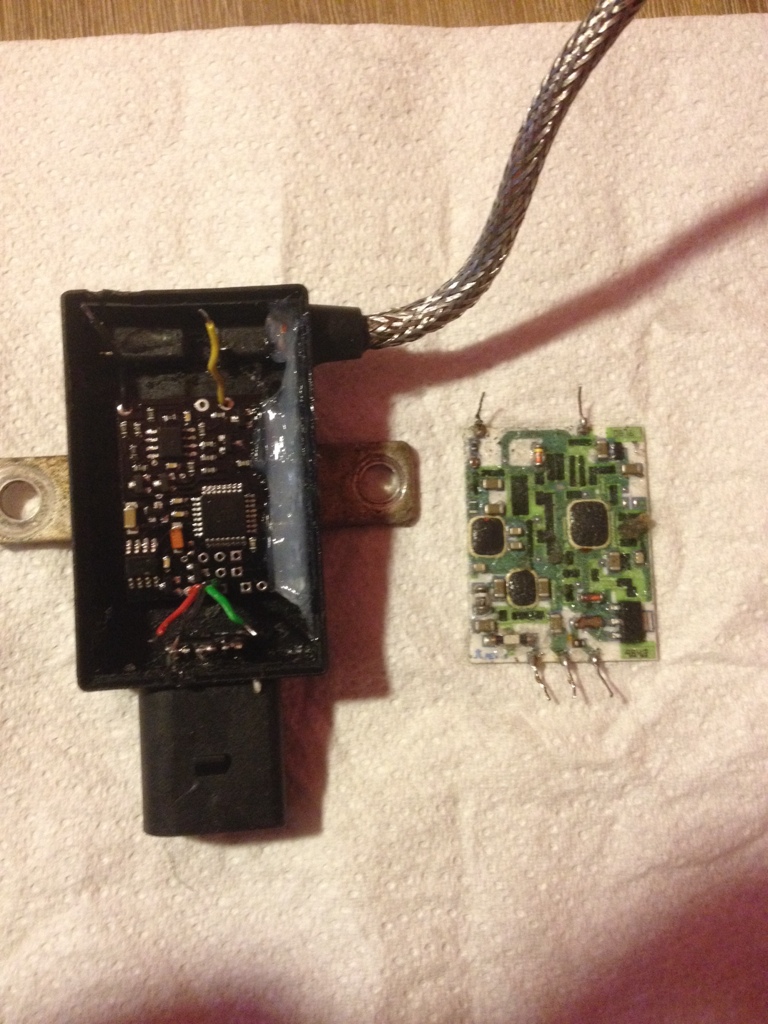

Première carte en place dans son boîtier. Personnellement j'ai choisi de la fixer au boîtier à l'aide de silicone. Dès le silicone sec je ferai les soudures et pourrais enfin tester la réparation demain. ;)





Envoyé de mon iPhone en utilisant Tapatalk

j'avais oublié la photo...





Envoyé de mon iPhone en utilisant Tapatalk

[GuillaumeGM33]

Petite précision! Si vous utilisez comme moi du silicone, il faut en prendre de type neutre. Car la plupart des silicones comportent de l'acide Acétique et ce n'est pas bon pour les composants et cartes électronique. Le neutre en est dépourvu et donc utilisable.





Envoyé de mon iPhone en utilisant Tapatalk

[s4_ludovic]

tu entends quoi par "une palette" ?

[GuillaumeGM33]

J'en ai quelques unes .... ;) pourquoi cette question ?





Envoyé de mon iPhone en utilisant Tapatalk

[s4_ludovic]

ah ok je pensais que c'était au sens propre :marcelpoire:

[GuillaumeGM33]

On va dire que j'en ai d'avance pour moi et pour ceux qui en aurait éventuellement besoin....;)





Envoyé de mon iPhone en utilisant Tapatalk

[s4_ludovic]

bon à savoir

[GuillaumeGM33]

Bon demain je teste. Si ça marche,je commande 2 petits écrans pour la lecture de la température échappement. Ceux que nous à trouvé Rhino sur la Bay. Comme ça j'aurai fait le cobaye jusqu'au bout. ;)





Envoyé de mon iPhone en utilisant Tapatalk

[TheRhino]

L'enfoiré il a dévalisé le stock ! :MdrDevil:



Dans le tuto il est préconisé de mettre du MG Chemicals silicone RTV Adhésif scellant



C'est un silicone d’enrobage et d’encapsulation.





Vue la floppée de Silicones RTV, c'est ramené à ces 3 silicones spécial électronique dont cartes PCB.

Ils résistent à une température constante de 204° voir 260° intermittente.





Description

RTV160, RTV162 RTV167 étanchéité adhésifs de Momentive Performance Materials sont un composant, mastics silicones qualité électronique prêt à l'emploi. Ils durcissent en un dur, caoutchouc de silicone élastique sur l'exposition à l'humidité atmosphérique à la température ambiante. Ces mastics adhésifs de silicone électronique de qualité diffèrent quelque peu dans les propriétés physiques, y compris la cohérence.



• RTV160 - pâte fluide blanche
• RTV162 - pâte blanche
• RTV167 - gris, la pâte à haute résistance



Caractéristiques et avantages clés

• Non corrosif pour les métaux électroniques, y compris le cuivre et le laiton
• Durcissement à faible odeur, libérant une vapeur d'alcool à partir de la surface d'étanchéité pendant le durcissement
• Reconnaissance UL. RTV160, RTV162 et 167 sont reconnus par Underwriters Laboratories, Inc. sous leur Programme de reconnaissance des composants (Dossier UL No E-36952)
• Conserve des propriétés élastomériques sur de longues périodes à des températures de -60 ° C (-75 ° F) à 205 ° C (400 ° F) et pendant de courtes périodes allant jusqu'à 260 ° C (500 ° F)
• Une composante
• Cure à température ambiante
• D'excellentes propriétés d'isolation électrique
• Excellente résistance à l'humidité, la poussière, la saleté, les UV, l'ozone et les produits chimiques



Propriétés physiques typiques



Propriétés non durcis typiques

RTV160

RTV162

RTV167

Couleur

Blanc

Blanc

Gris

Cohérence

liquide fluide

Pâte à tartiner

Pâte à tartiner

Viscosité, l'équilibre

380

-

-

Densité

1,04

1,09

1,12

Taux d'application, g / min

-

350

180

Tack-Temps libre, heure

4

4

4

Propriétés durcis ⁽¹⁾ Mécanique

Dureté Shore A

25

35

37

Résistance à la traction, kg / cm ² (lb / in ² )

19 (275)

38,2 (550)

56 (800)

Allongement,%

230

400

600

Force Peel, kg / cm (lb / po) ( ² )

2 (10)

7,2 (40)

10 (80)

Électrique ⁽³⁾ Force diélectrique, kV / mm (v / mil)

20 (500)

18 (450)

20 (500)

Constante diélectrique @ 60 Hz

2,8

2,8

2,8

Facteur de dissipation @ 60 Hz

0,001

0,001

0,0026

Volume résistivité, ohm-cm

4x10 ¹⁴

3x10 ¹⁵

3x10 ¹⁵

Thermique ⁽³⁾ Point de fragilité, ° C (° F)

-60 (-75)

-60 (-75)

-60 (-75)

Température de fonctionnement maximale continue, ° C (° F)

204 (400)

204 (400)

204 (400)

La température maximale de fonctionnement intermittent, ° C (° F)

260 (500)

260 (500)

260 (500)

Informations supplémentaires ⁽³⁾ Conductivité thermique, cal / sec / cm ² , ° C / cm

0,0005

0,0005

0,0005

(Btu / h / m ² , ° F / f)

(0,12)

(0,12)

(0,12)

Coefficient d'expansion

27x10 ^-5

27x10 ^-5

27x10 ^-5

cm / cm, ° C (au / in, ° F)

(15x10 ^-5 )

(15x10 ^-5 )

(15x10 ^-5 )





(1) Le temps de séchage 7 jours à 25 ° C (77 ° F), 50% d'humidité relative.
(2) 1. x 8 po. écran en acier inoxydable à 180 ° d'angle de traction.
(3) L'information est fournie pour la commodité du client seulement. Propriétés ne sont pas testées sur une base régulière.





Le moins cher en petite quantité c'est le RTV 162 http://www.mouser.fr/ProductDetail/MG-Chemicals/RTV162-85ML/?qs=sbrGYOVz3HeDc3Zk7MUnMg%3D%3D

En cartouche de 300ml http://www.mouser.fr/ProductDetail/MG-Chemicals/RTV162-300ML/?qs=sGAEpiMZZMvJqaFk9BIiv6jhjM0Pk6JzXmfSalAxj2w%3d pas en stock



Le RTV 160 est assez difficile à trouver et le 167 est à plus de 70€



Donc mon Guigui tu vas me dire que ton silicone est bien moins cher, oui mais il résiste bien à la tempé ?

Et puis t'as tout tartiné, tout enrobé ?

T'as galéré pour virer le silicone existant ?

[GuillaumeGM33]

Alors, non j'ai pas tout tartiné! J'ai pour l'instant juste collé la carte dans le fond et sur les côtés. Je veux pas fermer le boîtier définitivement pour l'instant. J'attend d'avoir tester le bon fonctionnement de ma Sonde réparée. Je vais aussi commandé les écrans dont nous avons parlé. Je suis donc amener à refaire quelques soudures pour connecter l'écran. Une fois tous les essais effectués effectivement je tartinerai sûrement complètement la carte pour la protéger avec un produit du type que tu nous présente. Je verrai aussi la façon dont le silicone que j'ai utilisé aura réagi.





Envoyé de mon iPhone en utilisant Tapatalk

[GuillaumeGM33]

Pour ce qui est du silicone présent à l'origine dans le boîtier j'ai pas galéré. Dans mon cas la substance n'était vraiment par dur c'était plus collant et super souple.





Envoyé de mon iPhone en utilisant Tapatalk

[TheRhino]

Fais nous ça bien qu'on ne soit pas emmerdé hein !



Petit cobaye :MdrDevil:



[GuillaumeGM33]

Ah,il est pas mal celui là! Il a une bonne tête. Pour la sonde t'inquiète je suis confiant. Au pire j'ai du stock et avant que ça me coûte le prix pratiqué chez A..I va falloir en cramer des cartes ;)





Envoyé de mon iPhone en utilisant Tapatalk

J'ai 2000 kms à faire pour les fêtes avec mon S on va vite être fixé.





Envoyé de mon iPhone en utilisant Tapatalk

[TheRhino]

Du coup je n'ai pas jeté mes deux sondes EGT.



Par contre celle côté pompe à air secondaire, j'ai coupé le fil, bah oui trop galère à enlever.



Faudra que je le rafistole...





Par contre ce sont les mêmes cartes pour les 2 ? Les couleurs sont justes pour différencier les bancs ? La longueur de fil suffisait...

[GuillaumeGM33]

Quel fil as tu coupé? Les fils du thermocouple? Oui c'est les mêmes sur les 2 bancs.





Envoyé de mon iPhone en utilisant Tapatalk
