L'Allroad de Ced

[vladi6]

Mais non, mais non François.

[ced08]

Tu sais comment ça ce démonte maintenant ça va aller plus vite

[ced08]

je le trouve pas mal ce porte clés



http://www.ebay.co.uk/itm/Audi-ALLROAD-keyring-keychain-Schlusselanhanger-porte-cles-AVANT-QUATTRO-A4-A6-/161312281974

[TheRhino]

Yes



T'as vu ils font aussi les miniatures ^^ http://www.ebay.co.uk/sch/i.html?_from=R40&_trksid=p2047675.m570.l1313.TR0.TRC0.H0&_nkw=ALLROAD+keyring+&_sacat=0

[ced08]

après avoir pausé la question le 17 janvier "ou est ce qu'on peut trouver le monogramme allroad avec le carré rouge"

mikedu67 a trouvé ce site http://cutby.caschy.com/badges_ar.html mais vu les tarifs exorbitant

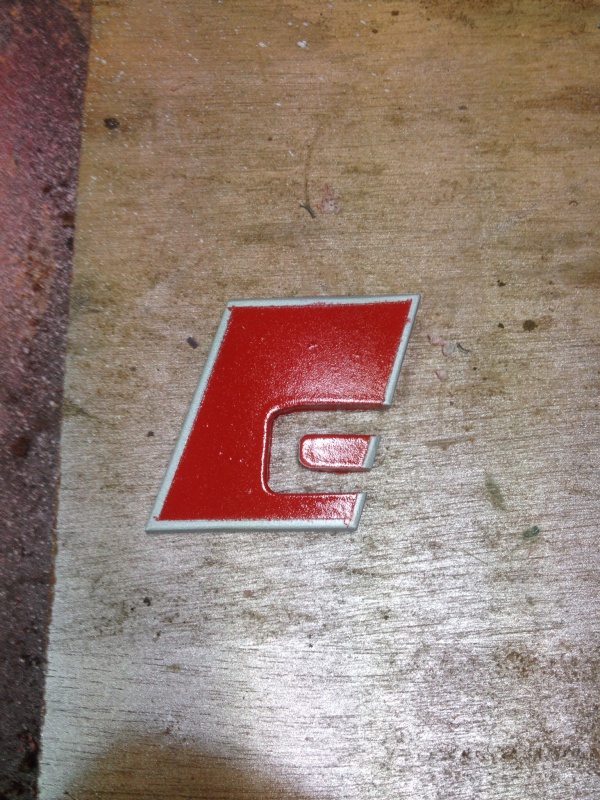

j'ai decider de le faire moi même et ça donne ça



[vladi6]

C'est pas mal.

T'as fait ça avec quoi?

[ced08]

Du Plexiglas de 3mm

[TheRhino]

Bave un peu le rouge sur le liseret, et c'est granuleux.



Sinon bravo c'est pas mal ^^

[ced08]

Oui je suis en train de repeindre le liseret et il y a du y avoir un peu de poussière Quad je l'ai peint

[FrançoisL]

Bien vu Ced, tu m'en mettera deux? 500€? Pour compenser?

[SamZ-69]

On est jamais mieux servi que par soi même...^^

Beau boulot... :icon_wink:

[ced08]

Merci

[ced08]

J'aimerais bien trouver ces extensions de capteurs de suspension



http://www.audizine.com/forum/showthread.php/576485-Installed-IPP-level-arms-on-my-4-2-allroad-this-weekend

[FrançoisL]

Toi qui bricole super bien tu peux te les faire.

J'avais acheté une barre alu, coupé des morceaux à la même taille et hop le tour fut joué.

J'ai pas de perceuse a colonne alors mes trous n'était pas hyper précis.



Vu que tu as accès à tous ca, ça va le faire...

[ced08]

Oui mais j'aimerais que ça face propre et OEM

[FrançoisL]

Tu as plus qu'à t'inscrire sur Audizine et demander l'info en MP!

Je n'ai jamais trouvé ces extensions sur la toile sinon elles seraient là où tu sais.

First off, big thanks to Silva (on the quattroworld forums), who developed these level arms. Very well crafted and makes a HUGE difference.

[FrançoisL]

Il est là: http://forums.quattroworld.com/allroad/msgs/80917.phtml

http://forums.quattroworld.com/account/1473.phtml?page=/allroad/msgs/212589.phtml

Ca vaut environ 80 dollars....

[ced08]

A quand même

C'est cher le plastique

[FrançoisL]

C'est plus la fabrication à la pièce qui coûte cher, il l'explique un peu dans son texte.

Et encore ça se trouve c'est plus, là c'est une ébauche de tarif qu'il annonçait.

[FrançoisL]

Je lui ai posé la question, on verra ce qu'il répond...

[ced08]

Ok c'est cool

Merci François

[TheRhino]

Oui c'est Sergio Silva qui les fabrique et les vend https://www.facebook.com/profile.php?id=634010533

Son email de contact [email protected]



IPP Suspension arm installation instructions IPP Suspension Sensor Arms Installation Instructions.pdf

[ced08]

Bon je galère pour brancher mes palette au volant



Sur mes boutons d'origine j'ai 4 fils

-noir/ masse

-gris/ + 12v éclairage

-bleu/ +12v

-vert/ +12v



Sur les palettes 3 fils de couleur noir (pas cool)

Après teste au multimètre le fil du milieu fait contact avec un des extérieur quand on appuis sur la palette

Et ensuite test avec une alimentation pour éclairer la diode du "+" il faut mettre la masse sur le fil du milieu et le +12v sur le fil à l'autre extrémité



Pour résumer

Pin1/ +12v éclairage

Pin2/ masse

Pin3/ passage des rapport de vitesse



Mais si sur le pin3 je connecte le fil bleu ou vert du faisceau d'origine, quand je vais appuyer sur la palette je vais mettre en contact du + et la masse et la ça va pas le faire



Help besoin d'aide

[ced08]

bon pour illustrer ce que je souhaite faire et petits soucis



je veut remplacer mon volant avec les boutons +/- de passage de rapport de vitesse un volant Sline de A3 8P de 2006

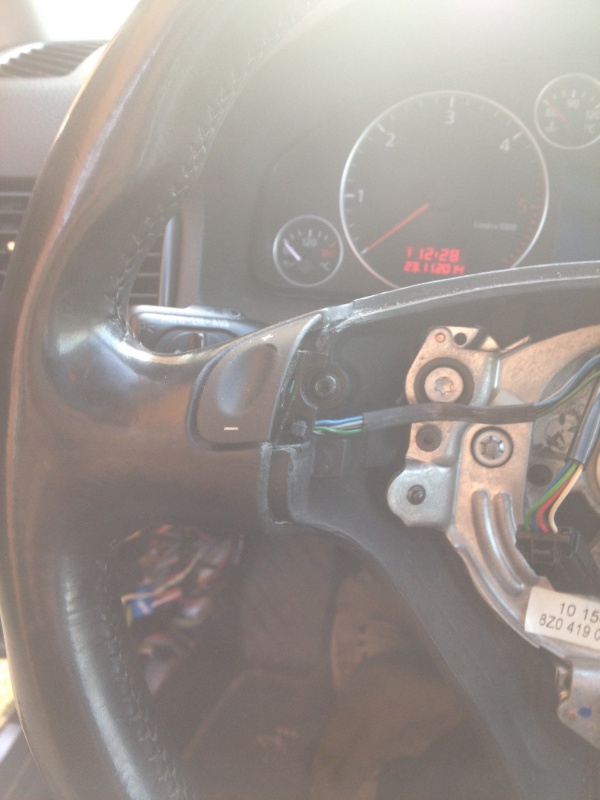

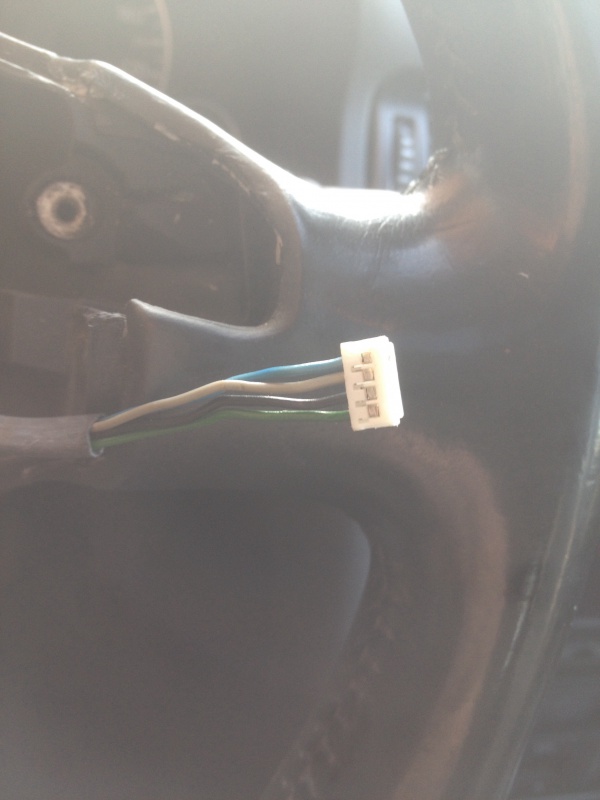

branchement sur les boutons

-bleu et vert commande +/- (+12v quand on met le contact)

-noir /masse

-gris +12v éclairage

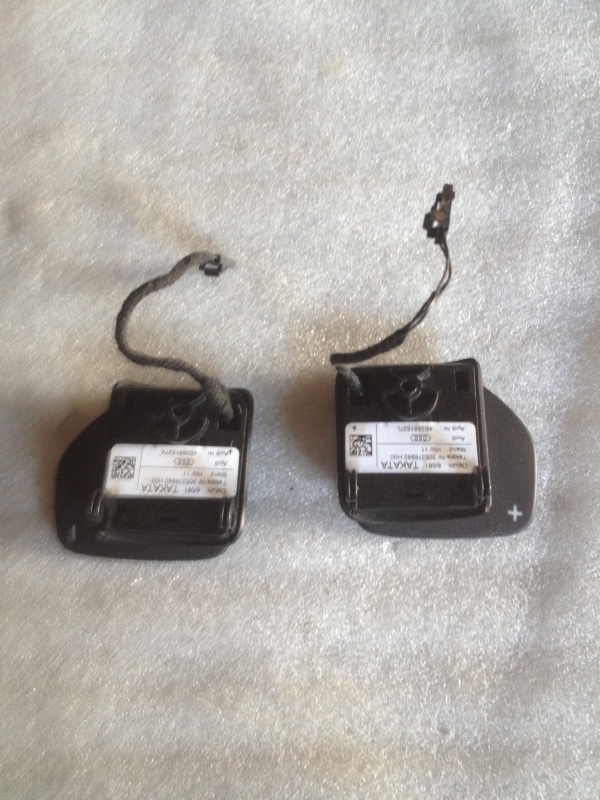

palettes que souhaite mettre

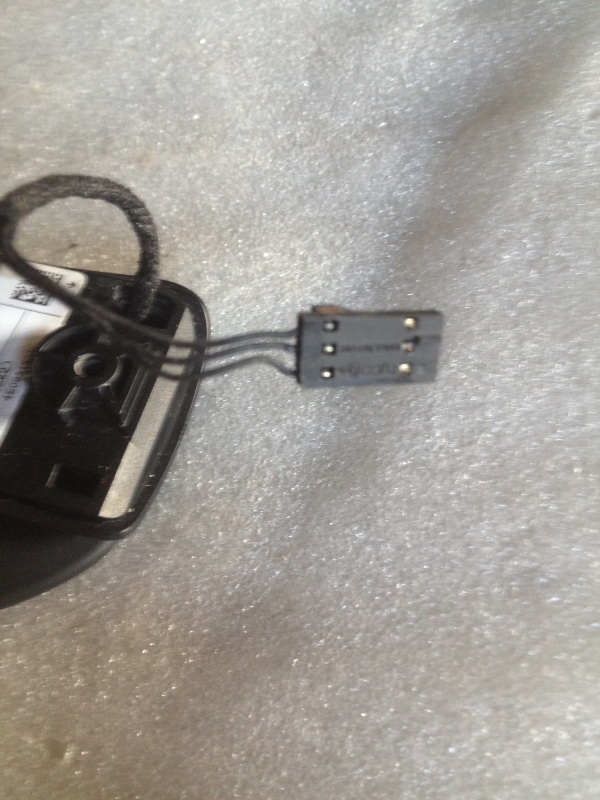

prise des palettes



3 fils noirs (pas cool)

pin1/+12v éclairage

pin2/masse (éclairage)

pin3/passage vitesse qui fait contact avec le pin2 quand on appui sur la palette

[Burny]

par rapport a ce que je t'ai envoyé, pour reconnaitre, lequel est le +, lequel est le - entre les fils bleu et vert :



- tu mets ton multimetre en mesure de continuité entre le fil bleu et le noir (masse)

- tu appuies sur le +, si ca bippe ou tu mesures 0ohm => le fil bleu est le +

- tu appuies sur le - , si ca bippe ou 0 ohm => le fil bleu est le -

Modifié 23 novembre 2014 par Burny

[ced08]

Ok Yves et encore merci pour ton aide et à François aussi

[FrançoisL]

De rien!

[Burny]

c'est bon, c'est cablé ?? :race:

[ced08]

Non pas encore j'ai remonter le volant d'origine pour aller en balade avec la petite famille

Il faut que je trouve des connecteurs 3 pins mâle et femelle des petites taille pour mettre sur les palettes

[Burny]

t'embete pas, tu coupes, tu soudes et gaine thermo ! :bien:

[ced08]

Oui j'y avais penser mais faut souder dans le volant et un fois les paletts monter sur celui ci

Et si un jour je veut les remplacer par des en alu ou qu'il y en a une de défectueuse il faudra redessouder et recommencer

Alors si je des connecteurs ce ne sera que mieux

[badkalys]

Good job Cédric !!!!

[Burny]

donne voir la ref de ton connecteur noir a 3 pins, des fois qu'il y ait une contre fiche qui existe.

[ced08]

Il y a pas de ref dessus

[ced08]

salut





donne voir la ref de ton connecteur noir a 3 pins, des fois qu'il y ait une contre fiche qui existe.

j'ai trouver des connecteurs femelle à la maison mais pas de male



2pins/ 8D0 972 623

4pins/ 4D0 972 023

[FrançoisL]

J'ai vu ça:

http://www.audi-sport.net/xf/index.php?threads/231430/

[Burny]

salut





j'ai trouver des connecteurs femelle à la maison mais pas de male



2pins/ 8D0 972 623

4pins/ 4D0 972 023

4pins/ 4D0 972 623 plutot, non ? (6€)



dans ce connecteur a 4 pins, il te faut les pins 000 979 018 E (5€35 le lot de 2)



La contre fiche porte la ref : 4D0 972 643 (4€60) et a besoins des pins ref 000 979 017 E (5€30 le lot de 2)





pas donné ces connectiques

[ced08]

oui c'est pas donner

j'ai troiver des fiches male/femelle à 3 pins au travail (gratos)

bon c'est pas de l'OEM mais sa fera l'affaire le temps que je retourne en casse



je termine ce soir et poste des photos



j'aurais aimer poster tes schémas yves pour que ceux qui veulent faire la modif puisse en profiter mais je c'est pas comment faire

Modifié 24 novembre 2014 par ced08

[Burny]



bon c'est pas de l'OEM mais sa fera l'affaire le temps que je retourne en casse





qu'est ce que je lis là ??? :nanana: :nanana: :nanana: :nanana:



:MdrDevil:



attendons de voir si ca marche pour mettre les schemas :roi:

[kilivinci]

Les connecteurs des palettes vont dans les commandes multifonctions

donc pas evident de trouver la contre fiche
