Ordinateur de bord

[Maaax]

je viens de relier le relais contrôleur des lumières à l'autocheck ! j'ai vérifié en enlevant une ampoule de feu et ca allume bien le témoin !



oui ,je sais, c'est un gadget :marcelpoire: mais j'ai le plaisir d'avoir réussi cette opération assez fastidieuse ! :roi:

d'un autre coté on aura l'air moins con au contrôle technique de ne pas avoir repéré une ampoule grillée....

Terrible, tu as réalisé le montage que je cherche a faire depuis un bon moment. Du coup je vais gagner beaucoup de temps.

Pour les lumières AR j'avais aussi acheté le relais avec le faisceau, mais question : comment a tu relié les platines d'empoules, car les feux ne sont pas équipes pour les visser (en tout cas, pas mon cab de 97)

[sapena66]

J'ai juste repéré les fils et fait la liaison avec le relais controleur :



AR



FEU STOP D ou G > même couleur noir/rouge

lumiere G > gris/noir

lumière D > gris/rouge



tu peux même relier ton 3° feu stop !





AV D > jaune

AV G > jaune/noir



ne pas oublier de relier à la masse le contrôleur pôle 31

Modifié 5 octobre 2013 par sapena66

[sapena66]

TOUT EST OK ou presque désormais !!



- je viens de relier mes feux de croisement au relais de lumières à l'arrière

de cette manière une ampoule de grillée devant me sera avertie au tableau de bord via autocheck !!



- j'ai juste un bémol concernant l'avertissement de fin de liquide lave-glace qui ne fonctionne pas bien

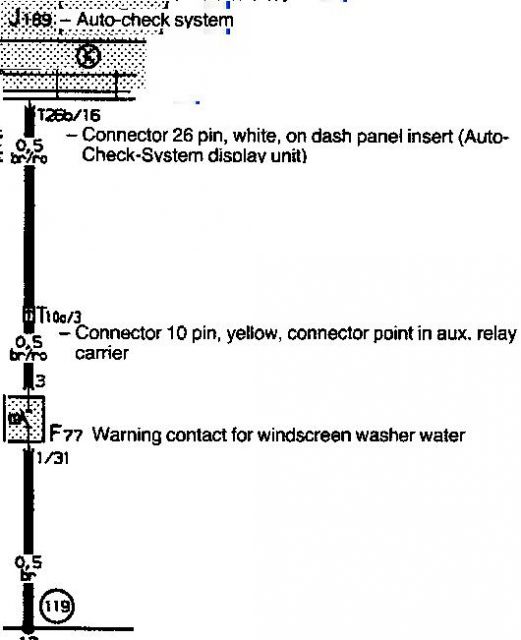

j'ai bien sur trouvé la pompe lave-glace à 3 poles de reference audi 4A0955651B ou A QUI PERMET de relier le lave glace à l'autocheck



j'ai pris le fil pin 16 provenant de l'autocheck (connecteur T26b blanc) et l'ai amené à la pompe 3 poles



mais dès que je le branche, ça allume le témoin au tableau de bord !! grrrr....



si quelqu'un a une idée.... MERCI d'avance !!



[phoenix-dr]

Tu nous ferais des photos de tes modifs ?

[sapena66]

à priori mon témoin de lave glace est ok maintenant !!



pour les photos euh quoi montrer ?? :icon40:



tout est dans le topic il me semble

le reste est une affaire de fils à brancher !



branchement du système autocheck :



- 1 fil de 4 m pour alimenter le relais "lumières" que j'ai fixé à l'arrière gauche dans le coffre (j'ai pris le + permanent pin 3 du connecteur jaune T26 au compteur)

- 2 x 4 m de fil 0.5 pour relier l'autocheck pin 18 et 25 au relais pins KS-9 et KB-3

- 2 x 2 m de fil 0.5 pour relier les feux stop et feux arrière au relais pins 4-8-12-17-18

- 2 x 8 m de fil double 2*0.5 pour relier les phares avant au relais pins 11-13-14-15

- 2 m de fil pour relier l'autocheck pin 16 au lave-glace 3 pins

- un peu de fil pour relier le nouveau relais buzzer au minicheck pins 8-12-13 (je rappelle que l'alerte sonore de phares allumés n'est pas incorporée dans l'autocheck...) > voir schéma de branchement Buzzer !



si si ! ce n'est pas si compliqué à suivre en reprenant le schéma global présenté dans le topic ! :think:



allez courage !!! et vous aurez l'audi 80 avec toutes les options possibles !! :content:

Modifié 6 janvier 2014 par sapena66

[Greg House]

Je tenterais bien l'opération sur la mienne mais je n'ai pas de mini-check ni d'autocheck. Seulement le compteur avec les 2 "ampoules".

J'ai vu qu'il existais une version du compteur avec les 2 ampoules + l'affichage pour la consommation. Ce serait déjà pas mal si j'arrivais a trouvé le compteur et sont bouton (qui se positionne a coté du bouton ABS / dégivrage ect.. sur la console centrale).

[sapena66]

post 22

tu as la correspondance minichek et autocheck

à partir de là tu dois avoir les fils qui correspondent pour la pression d'huile (2 fils) la vitesse et l'alerte de feux allumés

regarde l'arrière du compteur !



il te reste à trouver un autocheck car l'alerte de carburant n'existe que sur l'autocheck, pas sur le minicheck !

[Greg House]

Sur l'arrière de mon compteur il n'y a aucun connecteur blanc malheureusement.

J'ai juste le gros connecteur bleu et le gros connecteur jaune.

[sapena66]

bien sur tu n'as pas le minicheck

mais tu as des alertes huile batterie et freins donc tu devrais avoir des fils de même couleur que le minicheck qui vont au compteur vers les ampoules je pense

fais des photos

[Greg House]

Peut être, je vais regarder ça demain et je ferais des photos.

[sapena66]

PETIT CONSTAT après installation de l'autocheck + ODB :



- odb AVEC l'adaptateur électronique pour consommation TDI marche impeccable



- autocheck impeccable aussi, malgré qu'il provienne d'un six cylindres !



merci à tous pour ceux qui m'ont soutenu dans cette démarche assez difficile pour un super résultat !! :marcelpoire:

[Greg House]

Bravo a toi pour t'être lancé la dedans ;)



Au fait, j'avais regardé derrière mon compteur, je n'ai aucun connecteur hormis les classiques bleu et jaune. (J'ai aussi un petit connecteur noir a 5 broches si mes souvenirs sont bon).

J'ai aussi vu que le Mini Check a fait sont apparition avec la B4. Sur la B3 seul le système a ampoule et l'autocheck étaient monté, les deux pouvant être équipé de l'ODB.

[phoenix-dr]

Maintenant, reportage photo et plan complet ! :roi: :icon_biggrin:

[sapena66]

à Greghouse



" Au fait, j'avais regardé derrière mon compteur, je n'ai aucun connecteur hormis les classiques bleu et jaune. (J'ai aussi un petit connecteur noir a 5 broches si mes souvenirs sont bon)."



je ne sais pas ce qu'est ce dernier connecteur 5 broches mais ca pourrait ressembler aux cablage des alertes huile et autres témoins.... regarde de plus près les couleurs des fils qui y sont attachés pour repérer si cela ne correspond pas au fils du T14 MINICHECK ou T26 autocheck !!



pour phoenix :



comme je l'ai dit le schéma complet est déjà fait (voir post précédents) je peux faire que des photos du relais arrière pour les lumières et feux stop mais à priori pas très intéressant à mon gout car déjà photographié avant !



l'essentiel pour celui qui veut s'aventurer dans ce domaine (montage autocheck avec relais lumières + odb) est d'être minutieux et avoir beaucoup de cable électrique !!! lol

[Greg House]

Je vais aller regarder les couleur des fils et comparer oui, bonne idée :)

[Bad is Good]

Slt j'aurais voulu savoir ci cette démarche étais valable pour les moteurs essence ?

[sapena66]

bien sur toutes les audi 80 peuvent avoir cet ordinateur de bord et cet autocheck. Il suffit d'un peu de soin dans le montage et le repérage des fils.



Pour les tdi c'est plus chiant comme déjà dit précedemment (surtout pour l'ordinateur de bord)

[Bad is Good]

Est bien super je commence le chantier je me suis procuré un T 26 jaune une ptite modif

[Bad is Good]

Je suis obligé de mettre ma T 26 a l'envers + une ptite entaille sur femelle T26 blanche . Je cherche à mettre des photos mais je trouve pas

[Bad is Good]

Ha voilà je pense que c'est bon ?

[Bad is Good]

Est bien non ça ne marche pas désolé

[Bad is Good]

Bonjour

Je cherche l'emplacement du relais buzzer ? Pourriez vous m'aidez a résoudre ce mystère . Merci

[Greg House]

Si ma mémoire est bonne, dans le bloc relais sous le volant, emplacement 12 numéro 292.

[Bad is Good]

Ok je te remercie je vais aller voir . Et si tu veux bien je te tien au courant . Merci

[Greg House]

ça marche ;)

[Bad is Good]

Ok car je place un compteur autocheck Odb

[Bad is Good]

Bon est bien je n'est pas trouver le relais buzzer . Existe t'il sur V6 CAB ? Je cherche aussi le relais contrôleur de lumière . Pense tu pouvoir m'orienter Greg house ?

[Greg House]

Bonne question, j'essaye de regarder ce soir dans les doc que j'ai a la maison.

Pour le relais des lumières je regarde ça aussi ce soir ;)

[Bad is Good]

Merci à toi Greg

[Greg House]

/

Modifié 27 août 2014 par Greg House

[Greg House]

Tu a quel version de compteur ? Version Mini-check (4 ampoules) ou classique (2 ampoules hydraulique / Temp)



Pour le relais de lumière je n'en ai pas trouvé, tout passe par le comodo.

En revanche avec l'autocheck il te faudra placer le relais de contrôle de la lumière à l'emplacement n°6.

[Bad is Good]

Compteur avec 4 voyants

[Bad is Good]

Le placer sur No 6 risque de poser problème car il y a un grand relais :(

[Greg House]

Alors le buzzer est intégré au compteur si ma mémoire est bonne.



Tu un numéro sur le relais pour que je regarde a quoi il correspond?

[Bad is Good]

Je te dit ça dans 10 mn je descend voir

[Greg House]

Ok ;)

[Bad is Good]

Sur ton schéma c'est celui 10 11 12

[Greg House]

10 11 12 c'est le relais pour les fenêtres.

Tu n'a pas d'emplacement au dessus au niveau du n°6?

[Bad is Good]

367 est au dessus 217

[Bad is Good]

Est en dessous du 367 j'ai un 205 . Comment met on des photos ?
