A3 Sportback 1.9 TDI 105 FL Ambition 2008

[AL49]

Super taff Aubert, comme d' hab avec toi.

Pas déçu du site pour tes pneus (dispo, rapidité, etc) et le DOT des 4 pneus est quasi identique ?

[wireliner]

Merci Alain,

Pneus commandés le vendredi, livrés mercredi matin. le DOT des 4 est identique: 2418

[AL49]

Nickel, je vais donc sûrement passer par ce site pour ma Cox.

[Zazalexx]

Impressionnant comment tu as ramené les jantes.. beau boulot !

[wireliner]

merci!



[Deadpool-45]

Beau taf , j'ai pas encore vu le topic en détail , juste ici .

Par contre le poids de tes roues complète  , tu as mis un parpaing comme chambre à air ?

[wireliner]

oui je trouve aussi que ça fait du poids...



[Deadpool-45]

Oui , l'équivalent des roues en 8.5 x 20 et 245/30/20

[Bap33]

Vraiment un très beau résultat ! Ça récompense largement le temps, que tu y as passé !!!

[wireliner]

Salut à tous.

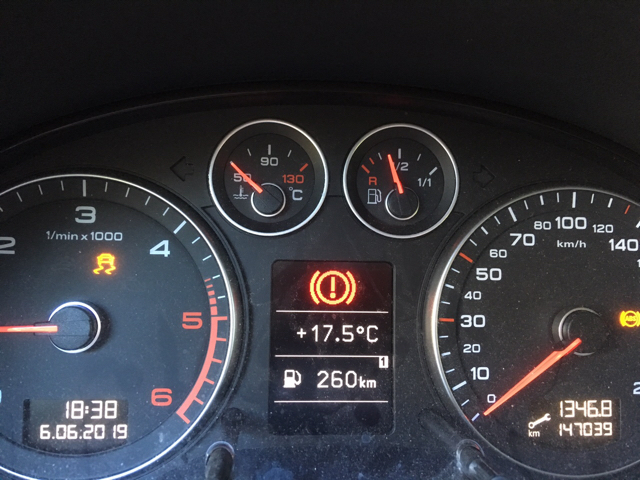

Petit souci sur l’A3, je suis preneur de toutes les bonnes idées.
J’avais tout d’abord pensé à un câble de plaquette cassé mais rien de visible du coup je ne sais pas trop où regarder!
Un fusible ?

[AL49]

Si problème de témoin de plaquettes, tu aurais juste le témoin du milieu allumé mais ici, tu as également le témoin ABS et ASR allumé.

Aubert, tu peux faire un diag au VCDS ?

[wireliner]

C’est l’autre souci, pas de diagnostic sous la main...

[AL49]

Ah zut...

[Bap33]

Mince, j'aurais fait la même suggestion...

Sur ces systèmes électroniques, difficile de donner une piste fiable sans VCDS, à moins d'être un pro et d'avoir déjà un certain vécu (pour pas dire un vécu certain ) sur le sujet.

Peut-être que notre ami @DoloresBishop aurait une idée (même en l'absence de diagnostic).

[wireliner]

J’ai regardé les fusibles, ça n’a pas l’air d’être ça....

Peut être un relais ?!

[Deadpool-45]

Capteur ABS

[AL49]

Je pencherai, également, sur un problème lié à l' ABS (capteur, connecteurs,...)

[DoloresBishop]

oulala sans Diagnostic on va changer toute la voiture. Possible que tu aies un probleme sur le capteur de pression de freinage au niveau du maitre cylindre où de la dépression. Je vais avoir besoin d'un VIN en MP pour regarder sur Etka

[wireliner]

D'abord merci @lclerc69audia8 qui m'a fait un diag en peu de temps.



Ce qui en ressort, les capteurs ABS fonctionnent, il y a une problème sur un fil du bus gateway, et aussi un problème sur une liaison entre un bus et une gateway. Si j'ai bien retenu et compris

A savoir que j'ai un cable de plaquette qui merde depuis quelques temps, je vais surement le changer en préventif afin d'éliminer au moins cette piste, si c'est pas trop le bazar à faire.





voici les deux défauts qui ressortent:



Monday,10,June,2019,17:38:50:18831
VCDS Version: Release 19.6.0 (x64) Running on Windows 10 x64
www.Ross-Tech.com

                Address 19: CAN Gateway       Labels: 1K0-907-530-V3.clb
Control Module Part Number: 1K0 907 530 Q    HW: 1K0 907 951
  Component and/or Version: J533__Gateway   H16 0202
           Software Coding: E9807F061002022102
            Work Shop Code: WSC 06314 000 00000
                      VCID: 35671AF05C08F9E772-8060
1 Fault Found:

00470 - Company Comfort Databus in Single Wire
            011 - Open Circuit
             Freeze Frame:
                    Fault Status: 01101011
                    Fault Priority: 3
                    Fault Frequency: 1
                    Reset counter: 136
                    Mileage: 147153 km
                    Time Indication: 0
                    Date: 2019.06.10
                    Time: 17:38:24

Monday,10,June,2019,17:40:51:18831
VCDS Version: Release 19.6.0 (x64) Running on Windows 10 x64
www.Ross-Tech.com

                Address 03: ABS Brakes       Labels: 1K0-907-379-60EC1F.clb
Control Module Part Number: 1K0 907 379 CD    HW: 1K0 907 379 AD
  Component and/or Version: ESP MK60EC1   H35 0120
           Software Coding: 11422012492700FD881004E8921900413800
            Work Shop Code: WSC 48342 002 1048576
                      VCID: 76E5DDFCC18EB2FFBB-8022
1 Fault Found:

01130 - ABS Operation
            008 - Implausible Signal
             Freeze Frame:
                    Fault Status: 01101000
                    Fault Priority: 1
                    Fault Frequency: 1
                    Reset counter: 136
                    Mileage: 147153 km
                    Time Indication: 0
                    Date: 2019.06.10
                    Time: 17:41:01

             Freeze Frame:
                    Count: 0
                    Count: 0
                    Count: 4608
                    Count: 125
                    Count: 50959
                    Count: 5154
                    Count: 0
                    Count: 0



[AL49]

Pour le défaut 01130 :

Regarde ce post, peut-être une piste (soudure sur la platine du porte instrument)?



Sinon :

Si fusible OK, on dirait un problème de bloc ABS.

[wireliner]

A priori j'étais en train de le lire aussi.

les soudures n'y sont pour rien, car a la fin du post, les problèmes sont résolus en changeant le bloc hydraulique....



j'ai testé si l'ABS et ESP fonctionnent et ben non, plus rien...

Modifié 10 juin 2019 par wireliner

[wireliner]

Est-ce que quelqu'un pourrait m'aider à trouver le cable qui part du témoin de plaquette?

Celui qui vient se connecter ici:





https://audi.7zap.com/fr/rdw/audi+a3+s3+sportb+lim+qu/a3/2008-638/6/615-615020/



Modifié 10 juin 2019 par wireliner

[lclerc69audia8]

[lclerc69audia8]

c'est avec plaisir n'hesite pas a revenir quand tu veux



[wireliner]

je cherche le cable qui vient se brancher sur le n°15, ça doit être dans la partie des schémas électriques....



[wireliner]

Bon j'ai trouvé la réf de mon câble: 1K0927903B (pièce 11) , en revanche je n'arrive pas à voir où il se branche...















Je ne pense pas que cela va enlever mon problème ABS/ESP, d'ailleurs si vous avez une idée...je suis plus que preneur.

faut-il que j'essaye de changer mon Bloc ABS?

[AL49]

Ton faisceau est abimé  ?

Regarde sur le net si des entreprises remettent en état des blocs ABS et pose leurs la question avec tes codes défauts.

[wireliner]

Je pense que demain je vais le démonter et inspecter les soudures.

[wireliner]

Un peu de news par ici:

J'ai donc démonté le bloc ABS et ouvert ce dernier. Je l'ai ensuite emmené dans une boite d'électronique par chez moi.

Aucun défaut visible mais on ne voit que la parti sup du circuit imprimé, celle du dessous est inaccessible car le tout en emboiter/soudé donc non démontable....



voici la bête:























Ne pouvant rien faire de plus, j'ai remonté le tout en mettant un peu de mousse là ou m'avait conseillé le spécialiste électronique.

Rien à faire, problème persistant, et de plus une vraie galère à tout purger, quasi impossible pour un newbee comme moi.



Donc direction le garage:

- recherche d'un échange standard,

-recherche pour réparer le bouzin, rien à faire,

- commande d'un neuf chez Audi à 800€

Facture finale 1200€....







[Bap33]

Pas glop...

Mais au moins, c'est réparé !

Modifié 3 août 2019 par Bap33

[wireliner]

c'est ça, le principal est bien là...

ma femme va pouvoir arrêter de prendre ma voiture!

[AL49]

Donc au final, c'était bien le bloc ABS ?

Certains pros réparent les blocs ABS en France ou à l' étranger...



[wireliner]

Le garage avait envoyé le mien à un spécialiste mais il n'a rien pu faire malheureusement...

Peut être que j'avais un peu trop endommagé le couvercle et qu'ils n'ont pas pris le risque de réparer...
