[TUTO] Retrofit Homelink

[Pacoron]

[Pacoron]

À partir de ce connecteur, j'ai besoin de connaître votre référence et de savoir combien de câbles sont connectés et où chacun va, car la photo ne montre pas combien de câbles sont connectés, que ce soit quatre ou cinq. Merci beaucoup.

[alv0]

Quelle prise de tête O_o bravo pour la patience en tout cas

Ceci dit, je me demande (peut-être naïvement) s'il ne serait pas plus simple (et surtout pratique) d'utiliser, sur la porte de garage, un système qui se connecte au wifi de la maison et, de l'extérieur, une application smartphone ?



[Pacoron]

C'est une porte de garage d'un bâtiment, pas une maison.

[couettecouette]

@Pacoron la référence que tu cherche est 4B0971978B.



@alv0  il doit certainement exister plusieurs parades, j’ai pas voulu chercher, j’aime l’OEM. Et franchement entre le keyless entry, go et le homelink je sors pu les clés de la sacoche. Pas de prises de tête, je cherche pas je gagne mon temps....le kiff.

Modifié 15 mai 2019 par couettecouette

[alv0]

Il y a 17 heures, Pacoron a dit :

C'est une porte de garage d'un bâtiment, pas une maison.

oui enfin ça ne change pas grand chose au principe

cela ne m'étonne pas trop qu'on trouve encore ces systèmes dans les voitures allemandes : ils ont fait leurs preuves depuis bien longtemps, beaucoup des maisons et bâtiments en sont encore équipés, donc l'option reste disponible dans les voitures. la constance germano tant appréciée ^^

(bon, heureusement qu'ils ont tout de même fini par retirer le bon vieux téléphone à fil )

donc quelque part c'est bien mais perso, si en 2019 je devais opter au privé ou professionnellement pour une nouvelle porte de garage, il est tout aussi clair que j'écarterais d'emblée un modèle avec ce type de techno à l'ancienne

Modifié 16 mai 2019 par alv0

[pierrotori]

@couettecouette moi aussi j'apprécie le key less, c'est vraiment un plus

[Pacoron]

Merci beaucoup pour la référence du connecteur couettecouette

[Pacoron]

Salut bon après-midi.
J'ai déjà fait l'installation Homelink selon les indications de Couettecouette, je l'ai aussi codée avec le vagcom, j'ai déjà les options du mmi et les lumières des boutons du plafonnier s'allument, mais quand je le donne dans le mmi a réinitialiser les réglages des boutons ou si j'essaie de commencer l'apprentissage d'un bouton sur le plafon, un message apparaît à ce moment-là que l'option choisie n'est pas disponible, avec laquelle je ne peux rien faire, et l'option de contrôle du garage reste en gris, jusqu'à ce que je redémarre le MMI, il n'est plus disponible, mais dès que je réessaie d'apprendre un bouton, le message indiquant que l'unité sélectionnée n'est pas disponible s'affiche à nouveau. Un autre élément qui attire l'attention est que lorsque vous voyez la version de l'unité, Homelink indique zéro.
pour voir si vous pouvez m'aider, même si je pense que l'unité qui achète sur 4G0 907 410 ebay est erronée, j'ai joint des photos.

[Pacoron]

[couettecouette]

Au niveau des affectations je n’est pas suivi la procédure officiel mais celle fourni avec un récepteur universel car mon portail n’était pas compatible. Ce ne sont pas les mêmes procédures.

[Pacoron]

Mais l'installation dans la voiture a fait la même chose que si elle avait été apportée de l'usine, c'est seulement alors que le récepteur dans la porte du garage vous avez installé un universel.
Pouvez-vous s'il vous plaît mettre une capture d'écran de l'écran mmi des informations sur la version et le statut du contrôle de garage?
Merci beaucoup.

[wireliner]

Encore un magnifique tuto par ici

Un grand respect

[couettecouette]

J’ai la même chose



Pour la compatibilité des appareils voici la liste https://homelink.com/assets/downloads/homelink_french.pdf

Si ton appareil n’est pas dans la liste alors il te faudra brancher ça en plus au niveau de ta porte de garage https://www.chamberlain.eu/fr-fr/shop/zubehor/homelink-pr433-fr

[Pacoron]

Bonjour.
Je pense que je ne me suis pas bien expliqué, la porte de mon garage est compatible avec Homelink. Le problème que j’ai, c’est que cela ne me permet pas de suivre toutes les étapes, j’entre dans le menu mmi et j’obtiens cet écran.





[Pacoron]

Ensuite, je reçois cet autre écran



[Pacoron]

puis je sélectionne l’un des trois boutons et j’obtiens cet autre écran. Le problème vient ici: cet écran est immédiatement supprimé et ne me permet pas de continuer.

[Pacoron]

l'écran précédent dure environ deux secondes, puis il est supprimé et je ne peux rien faire, puis cet autre écran apparaît



[Pacoron]

J'espère que maintenant vous avez compris mon problème.

[couettecouette]

J’ai bien compris mais comme je te l’ai dit je n’ai pas fait cette méthode car j’ai l’adaptateur universel et ce n’est pas la même procédure.

[Pacoron]

Donc, l'installation du Homelink que vous avez faite et les encodages que vous avez faits avec le vagcom ne sont pas corrects?

[couettecouette]

Le codage est correct.

Mais à cause du récepteur universel je n’ai pas fais la même manipulation pour La reconnaissance des boutons.

[Pacoron]

C'est-à-dire que l'installation que vous avez faite était la même que celle de l'usine.
J'ai une question de combien de câbles atteignent les trois boutons du toit, je veux savoir combien de câbles arrivent si trois ou quatre? D'après les diagrammes d'Elsawin, je ne vois que trois câbles, l'un qui relie le fusible du st1 à celui de l'unité qui passe sur le pare-chocs J530, un autre qui relie au sol et un autre câble du J530 et un autre qui monte l’unité J393 sur la broche 32 du connecteur noir à 32 broches.
Et après l’unité insérée dans le pare-chocs, le J530 passe à la broche 4 du connecteur marron de 16 contacts du J519 placé sous le volant.

Est-ce que ça va?

[couettecouette]

Je sais pas je me suis pas amusé à compter les fils.

[rammstein1963]

bonjour tous le monde voilà j'ai installer le kit HomeLink sur mmi 2g

maintemant je dois aller avec le vcds

A / Codage via VCDS

– Codage du BCM
Module 09 → Codage long (07) → Assistant → Octet 23 → cocher byt 5     ici c'est ok

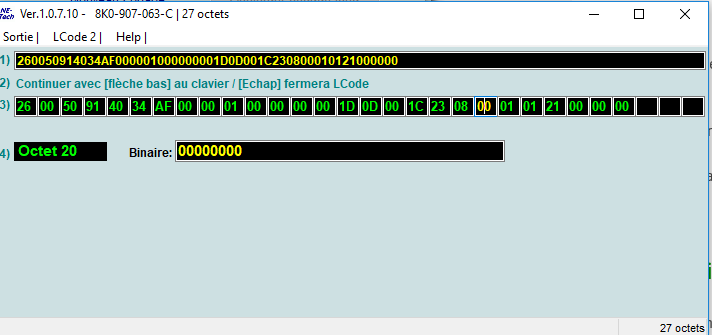

-> Octet 20 → mettre byt 7 sur 1 au octet 20 je que des 0000000 ???

– Codage du BCM 2
Module 46 → Codage long (07) → Assistant → Octet 6 → cocher byt 6    ici c'est ok

– Activation du green menu

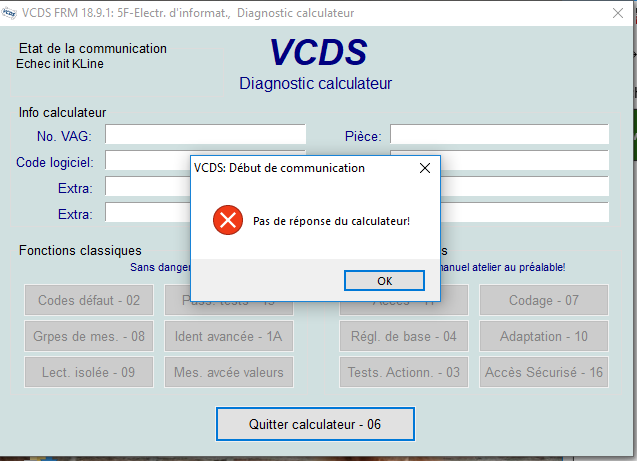

Module 5F → Adaptation (10) → Canal 6 → Mettre nouvelle valeur sur 1 ici je c'est pas aller ???????? je sais clique sur Module 5F mais rien se passe





voici un can de la voiture

Adresse 09: Centrale Elec. (J519)       Labels:. 8K0-907-063.clb
   No. pièce Log: 8K0 907 063 C    Mat: 8K0 907 063 C
   Pièce: BCM1 1.0      H24 0253
   Révision: 04024001    No. de série: 00000000235459
   Codage: 260050914034AF000001000000001D0D001C230880010121000000
   No. Atelier: WSC 02391 823 56573
   VCID: 2F3B123B771D4A0F377-807A

02258 - Transmetteur ouverture porte de garage
            004 - Aucun(e) signal / communication
             Capture:
                    Etat du défaut: 01100100
                    Priorité du défaut: 3
                    Fréquence du défaut: 1
                    Compteur de RAZ: 50
                    Kilométrage: 159156 km
                    Heure: 0
                    Date: 2019.06.22
                    Temps: 18:37:00
**********************************************************************************************
Adresse 46: Module confort (J393)       Labels:. 8K0-907-064-46.clb
   No. pièce Log: 8K0 907 064 BC    Mat: 8K0 907 064 BC
   Pièce: BCM2 1.1      H90 0247
   Révision: 00002001    No. de série: 0115861355
   Codage: 011E1620003940400120010000000000
   No. Atelier: WSC 02391 823 56573
   VCID: 72BDDB4FA4AF27E7989-8026

   Sous-système 1 - No. pièce: 8K0 951 177
   Pièce: DWA-Sensor  H02 0040

   Sous-système 2 - No. pièce: 1K0 951 605 C
   Pièce: LIN BACKUP HO  H03 1301

03233 - Unité de commande d'ouverture de porte de garage (E284)
            004 - Aucun(e) signal / communication
             Capture:
                    Etat du défaut: 01100100
                    Priorité du défaut: 2
                    Fréquence du défaut: 1
                    Compteur de RAZ: 50
                    Kilométrage: 159156 km
                    Heure: 0
                    Date: 2019.06.22
                    Temps: 18:39:46





vous pouvez n'aidé ?

merci

Modifié 24 juin 2019 par rammstein1963

[Bac4flog]

Le 03/06/2019 à 10:03, Pacoron a dit :

l'écran précédent dure environ deux secondes, puis il est supprimé et je ne peux rien faire, puis cet autre écran apparaît



Salut Pacaron,



Si cela peut te rassurer j'ai EXACTEMENT le même problème que toi.



Concernant la programmation du Homelink, il y existe deux méthodes :

- Via le menu du MMI, mais dans notre cas ce n'est pas possible, pour la raison que tu expliques

- et "A l'ancienne" sans MMI en utilisant directement les boutons Homelink du plafonnier. Procédure expliquée dans la doc du véhicule comme une alternative à la première.



De fait j'ai 2 questions :

Question 1 : Quelle est la référence de ton module Homelink dans ta calandre ? Est le 4G0 907 410 ou 4H0 907 410 comme couette couette ?

Question 2 : De quelle année est ton A6 ?



Je te pose ces deux questions car notre problème peut venir d'une incompatibilité entre certains modules. En effet il est important sur le Homelink que l'ensemble des modules soient du même constructeur. Or il existe une référence en 4GO qui correspond à un constructeur et une en 4H0 qui est le même produit mais produit par un autre constructeur.



D'avance merci pour ta réponse.

Modifié 22 août 2019 par Bac4flog

[Kingarthur]

Bonjour à tous,

@couettecouette  super boulot, comme d'hab ! Merci !

@limp95 @shreck qd j'avais ma C6, je me suis dit la même chose : juste pour appuyer sur un bouton.... mais un ?#!§* est entré dans ma voiture et a volé uniquement la télécommande de ma porte de garage... heureusement pas devant chez moi... ça fait réfléchir... !



Bon we à tous
